Encoder vòng quay gia tăng OMRON E6H-CWZ6C 600P/R, nguồn 5-24VDC, ngõ ra Open-collector, tín hiệu A/B/Z, thiết kế trục rỗng 8 mm. Phù hợp ứng dụng phản hồi vị trí và tốc độ trong hệ thống tự động hóa.
Encoder OMRON E6H-CWZ6C 600P/R là bộ mã hóa vòng quay gia tăng dùng để ghi nhận chuyển động quay và cung cấp tín hiệu phản hồi cho hệ thống điều khiển. Phiên bản 600 xung/vòng phù hợp với các ứng dụng cần xác định tốc độ hoặc vị trí quay, tùy theo cấu hình bộ điều khiển và yêu cầu của máy.
Sản phẩm sử dụng nguồn 5-24 VDC, ngõ ra Open-collector và ba kênh tín hiệu A, B, Z. Khi lựa chọn encoder cho dây chuyền sản xuất, máy đóng gói hoặc thiết bị tự động hóa, doanh nghiệp cần kiểm tra độ phân giải, kiểu ngõ ra, điện áp cấp và phương án đấu nối để bảo đảm tương thích với bộ điều khiển hiện có.

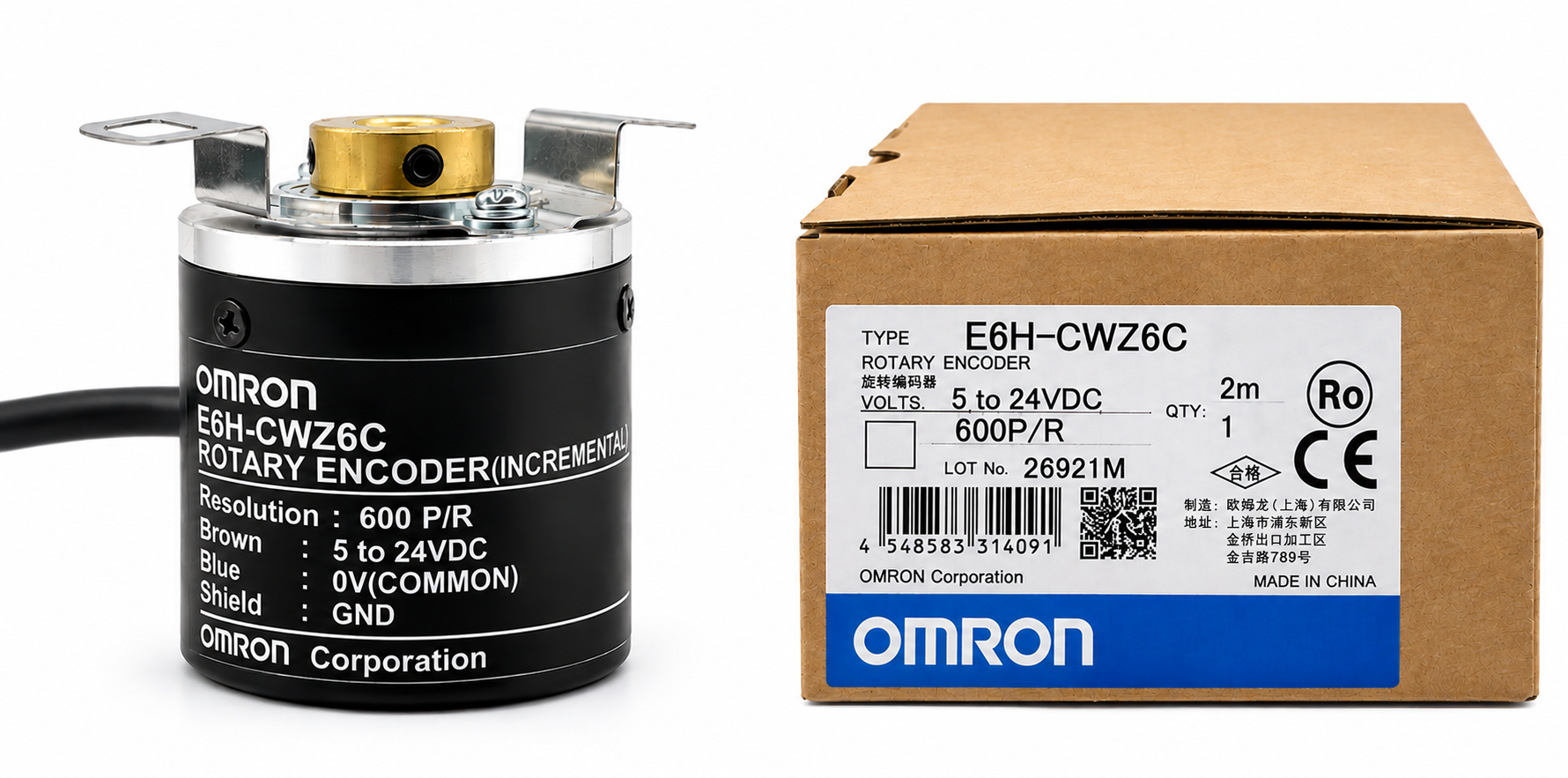

Hình 1: Encoder OMRON E6H-CWZ6C phiên bản độ phân giải 600 P/R.
Thông tin đặt hàng: E6H-CWZ6C-600P-R. Khi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ mã sản phẩm và thông số hệ thống đang sử dụng để được hỗ trợ kiểm tra đúng phiên bản.
Lưu ý: Các thông số trên được tham khảo từ catalogue dòng E6H-C. Cần kiểm tra yêu cầu cơ khí, điện và bộ nhận tín hiệu trước khi thay thế hoặc lắp mới.
Phiên bản E6H-CWZ6C sử dụng ngõ ra Open-collector. Theo catalogue, dây nâu dùng cấp nguồn dương, dây xanh dương là 0 V, dây đen là tín hiệu pha A, dây trắng là pha B và dây cam là pha Z. Khi đấu nối thực tế, cần đối chiếu sơ đồ của thiết bị và hướng dẫn nối đất phù hợp.
Sơ đồ đấu dây encoder OMRON E6H-CWZ6C Open-collector
Hình 2: Sơ đồ đấu nối ngõ ra Open-collector của encoder dòng E6H-CWZ6C.
Bảng màu dây và chức năng các đầu nối encoder E6H-CWZ6C
Hình 3: Bảng tra màu dây, nguồn cấp và tín hiệu đầu ra của encoder.
Encoder gia tăng tạo ra các tín hiệu xung để bộ điều khiển phân tích chuyển động. Hai pha A và B lệch pha nhau, hỗ trợ xác định chiều quay; pha Z cung cấp tín hiệu tham chiếu theo mỗi vòng quay. Khả năng sử dụng các tín hiệu này phụ thuộc vào cấu hình đầu vào và chương trình của PLC hoặc bộ điều khiển.
Dạng sóng tín hiệu pha A, B, Z của encoder E6H-CWZ6C
Hình 4: Minh họa quan hệ pha giữa các tín hiệu đầu ra A, B và Z.
Trước khi đặt hàng thay thế encoder hiện hữu, bộ phận kỹ thuật cần kiểm tra đường kính trục lắp, khoảng không gian lắp đặt, vị trí cố định và độ đồng tâm. Catalogue E6H-C nêu đường kính trục rỗng 8 mm; việc lắp đặt cần đáp ứng dung sai cơ khí do nhà sản xuất quy định để hạn chế sai lệch và hư hỏng.
Bản vẽ kích thước encoder OMRON E6H-CWZ6C
Hình 5: Bản vẽ cơ khí phục vụ kiểm tra kích thước và phương án lắp encoder.
Để xác nhận thông số trước khi mua hàng hoặc triển khai lắp đặt, kỹ thuật viên có thể tham khảo catalogue của dòng E6H-C. Tài liệu gồm thông tin đặt hàng, thông số định mức, sơ đồ mạch đầu ra, dạng sóng tín hiệu, kích thước và các lưu ý an toàn khi sử dụng.
Tải tài liệu kỹ thuật encoder OMRON E6H-CWZ6C (PDF)
Khi lựa chọn encoder cho máy móc hoặc dây chuyền sản xuất, doanh nghiệp nên xác nhận đồng thời độ phân giải 600 P/R, nguồn cấp, kiểu ngõ ra, kích thước trục và khả năng tiếp nhận tín hiệu của bộ điều khiển. Nếu thay thế mã encoder cũ, nên đối chiếu đầy đủ sơ đồ chân và thông số điện trước khi đưa thiết bị vào vận hành.
Tự Động Hóa AZ hỗ trợ tiếp nhận yêu cầu báo giá và tư vấn đối chiếu thông số theo nhu cầu sử dụng. Đối với yêu cầu hàng OMRON chính hãng, vui lòng xác nhận tình trạng hàng hóa, chứng từ và chính sách cung cấp tại thời điểm đặt hàng.
Xem thêm các phiên bản và thông tin tổng quan tại encoder OMRON E6H-CWZ6C và các phiên bản độ phân giải.
