Encoder OMRON E6H-CWZ6C 500P/R là bộ mã hóa vòng quay gia tăng, sử dụng nguồn 5-24VDC và ngõ ra NPN Open Collector. Thiết bị cung cấp tín hiệu pha A, B, Z, phục vụ đo tốc độ, xác định chiều quay và giám sát chuyển động trong hệ thống tự động hóa công nghiệp.
Encoder OMRON E6H-CWZ6C 500P/R là bộ mã hóa vòng quay gia tăng dùng trong các hệ thống tự động hóa công nghiệp. Sản phẩm sử dụng nguồn 5-24VDC, ngõ ra NPN Open Collector và ba pha tín hiệu A, B, Z. Phiên bản 500P/R cung cấp 500 xung trên mỗi vòng quay, phù hợp với các ứng dụng có yêu cầu độ phân giải tương ứng.

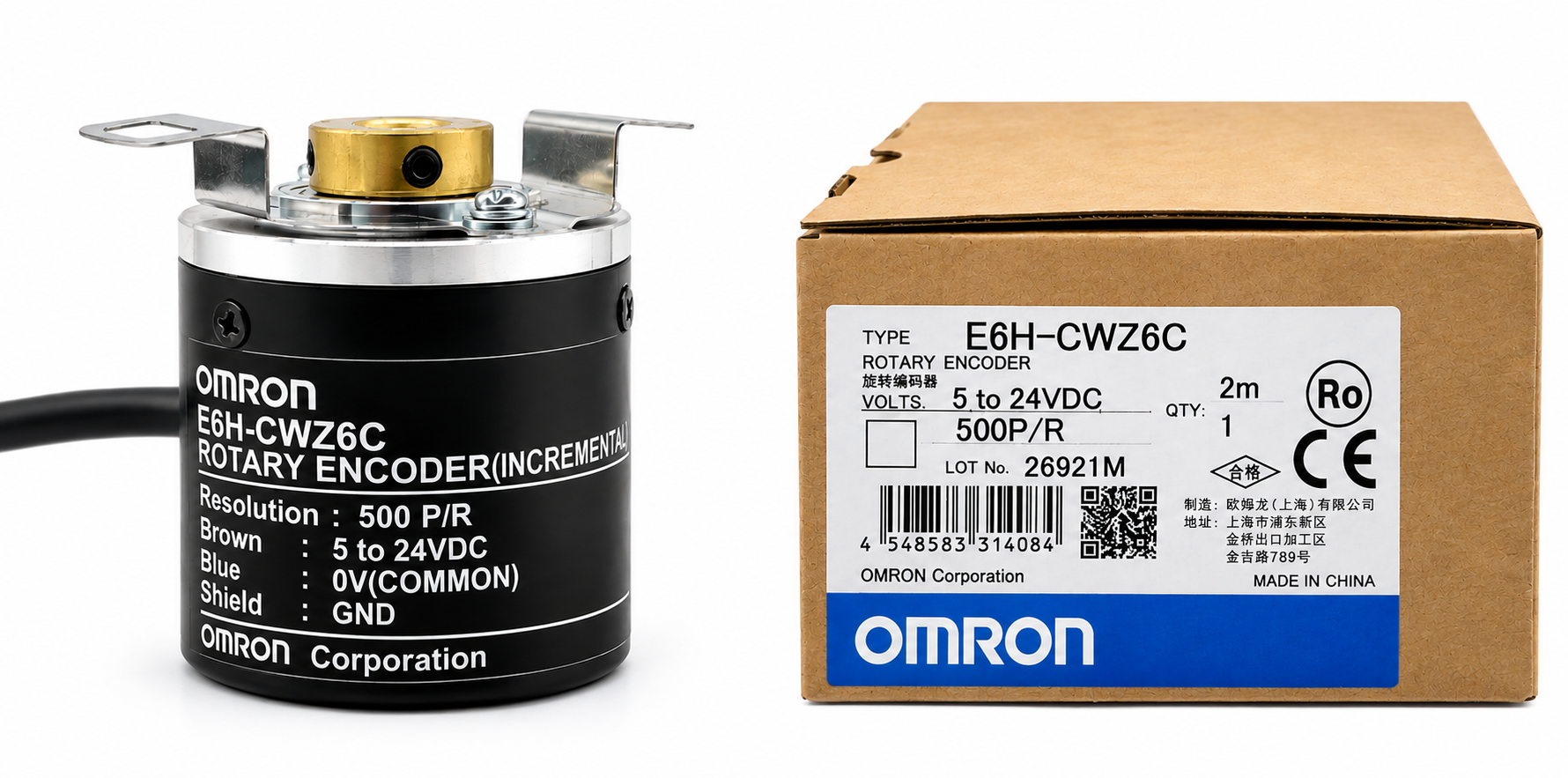

Hình ảnh encoder OMRON E6H-CWZ6C phiên bản 500P/R.
Thông số kỹ thuật
Sơ đồ đấu dây encoder E6H-CWZ6C
Dây nâu dùng cấp nguồn dương, dây đen là tín hiệu pha A, dây trắng là pha B, dây cam là pha Z và dây xanh dương là 0V. Khi kết nối với PLC hoặc bộ điều khiển, cần kiểm tra điện áp đầu vào, mạch kéo lên và khả năng tương thích với ngõ ra Open Collector.
Sơ đồ mạch ngõ ra Open Collector của encoder E6H-CWZ6C.
Bảng màu dây và chức năng đầu nối
Bảng màu dây nguồn và tín hiệu phục vụ lắp đặt, bảo trì.
Dạng sóng tín hiệu pha A, B, Z
Biểu đồ tín hiệu pha A, B và Z theo chiều quay của encoder.
Bản vẽ kích thước
Bản vẽ tham khảo để kiểm tra kích thước và vị trí lắp đặt. Cần đối chiếu catalogue trước khi thay thế thiết bị.
Tài liệu kỹ thuật
Xem catalogue và tài liệu kỹ thuật encoder OMRON E6H-CWZ6C (PDF)
Khi lựa chọn encoder cho dây chuyền sản xuất, cần xác nhận độ phân giải 500P/R có phù hợp với bộ điều khiển và yêu cầu đo lường hay không. Đồng thời, cần kiểm tra điện áp nguồn, kiểu ngõ ra và sơ đồ đấu nối để đảm bảo thiết bị hoạt động tương thích với hệ thống hiện có.
Đối với nhu cầu mua encoder OMRON chính hãng, doanh nghiệp nên xác nhận nguồn hàng, chứng từ và điều kiện bảo hành trước khi đặt mua.
Tham khảo các phiên bản khác tại: Encoder OMRON E6H-CWZ6C - bài viết tổng quan dòng sản phẩm.
