Encoder OMRON E6H-CWZ6C 360P/R là bộ mã hóa vòng quay gia tăng, sử dụng nguồn 5-24VDC và ngõ ra Open Collector. Sản phẩm cung cấp tín hiệu pha A, B, Z để phục vụ đo tốc độ, xác định chiều quay và giám sát vị trí trong hệ thống máy móc tự động hóa. Phù hợp cho doanh nghiệp cần lựa chọn encoder theo độ phân giải và cấu hình tín hiệu.
Encoder OMRON E6H-CWZ6C 360P/R là bộ mã hóa vòng quay gia tăng dùng trong các hệ thống máy móc và tự động hóa công nghiệp. Sản phẩm sử dụng nguồn 5-24VDC, ngõ ra NPN Open Collector và cung cấp ba pha tín hiệu A, B, Z. Phiên bản 360P/R phù hợp với hệ thống yêu cầu độ phân giải 360 xung trên mỗi vòng quay.

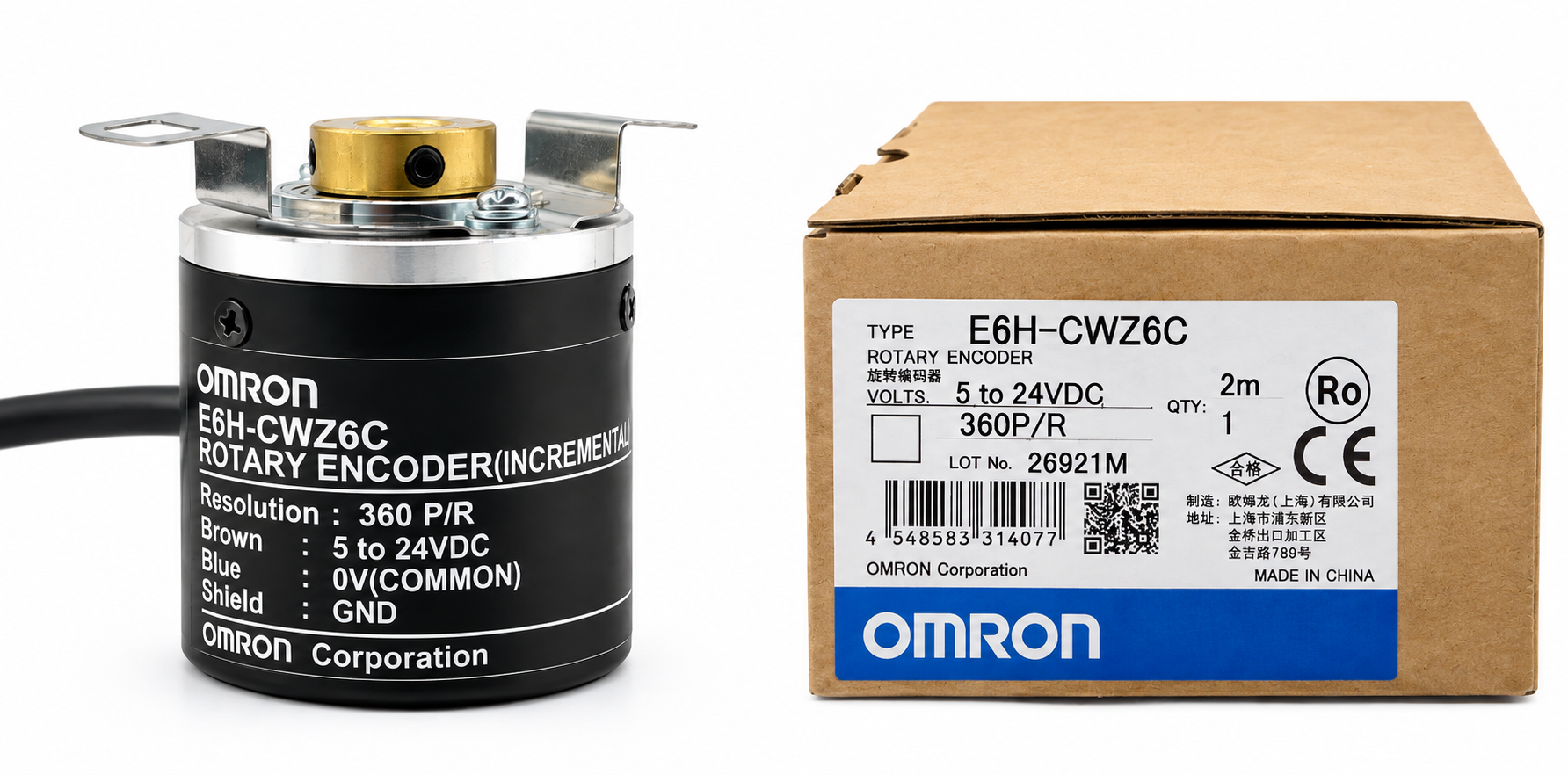

Hình ảnh encoder OMRON E6H-CWZ6C phiên bản 360P/R.
Thông số kỹ thuật
Sơ đồ đấu dây encoder E6H-CWZ6C
Encoder sử dụng dây nâu cho nguồn dương, dây đen cho tín hiệu pha A, dây trắng cho pha B, dây cam cho pha Z và dây xanh dương cho 0V. Dây chống nhiễu cần được xử lý theo hướng dẫn kỹ thuật và yêu cầu nối đất của hệ thống.
Sơ đồ mạch ngõ ra Open Collector và cách kết nối tín hiệu encoder.
Bảng màu dây và chức năng đầu nối
Bảng màu dây nguồn và tín hiệu phục vụ đấu nối encoder.
Dạng sóng tín hiệu pha A, B, Z
Biểu đồ tín hiệu pha A, B, Z và quan hệ lệch pha khi encoder quay.
Bản vẽ kích thước encoder
Bản vẽ tham khảo để kiểm tra kích thước và vị trí lắp đặt. Cần đối chiếu catalogue đúng model trước khi gia công hoặc thay thế.
Tài liệu kỹ thuật
Xem catalogue và tài liệu kỹ thuật encoder OMRON E6H-CWZ6C (PDF)
Khi lựa chọn encoder cho máy móc công nghiệp, doanh nghiệp cần kiểm tra độ phân giải, điện áp cấp, kiểu ngõ ra và khả năng tương thích với PLC hoặc bộ điều khiển. Với yêu cầu hàng OMRON chính hãng, vui lòng xác nhận tình trạng hàng và chứng từ cung cấp trước khi đặt mua.
