Bộ điều khiển nhiệt độ thông minh BERM CH-102 CH402 CH-702 CH-902

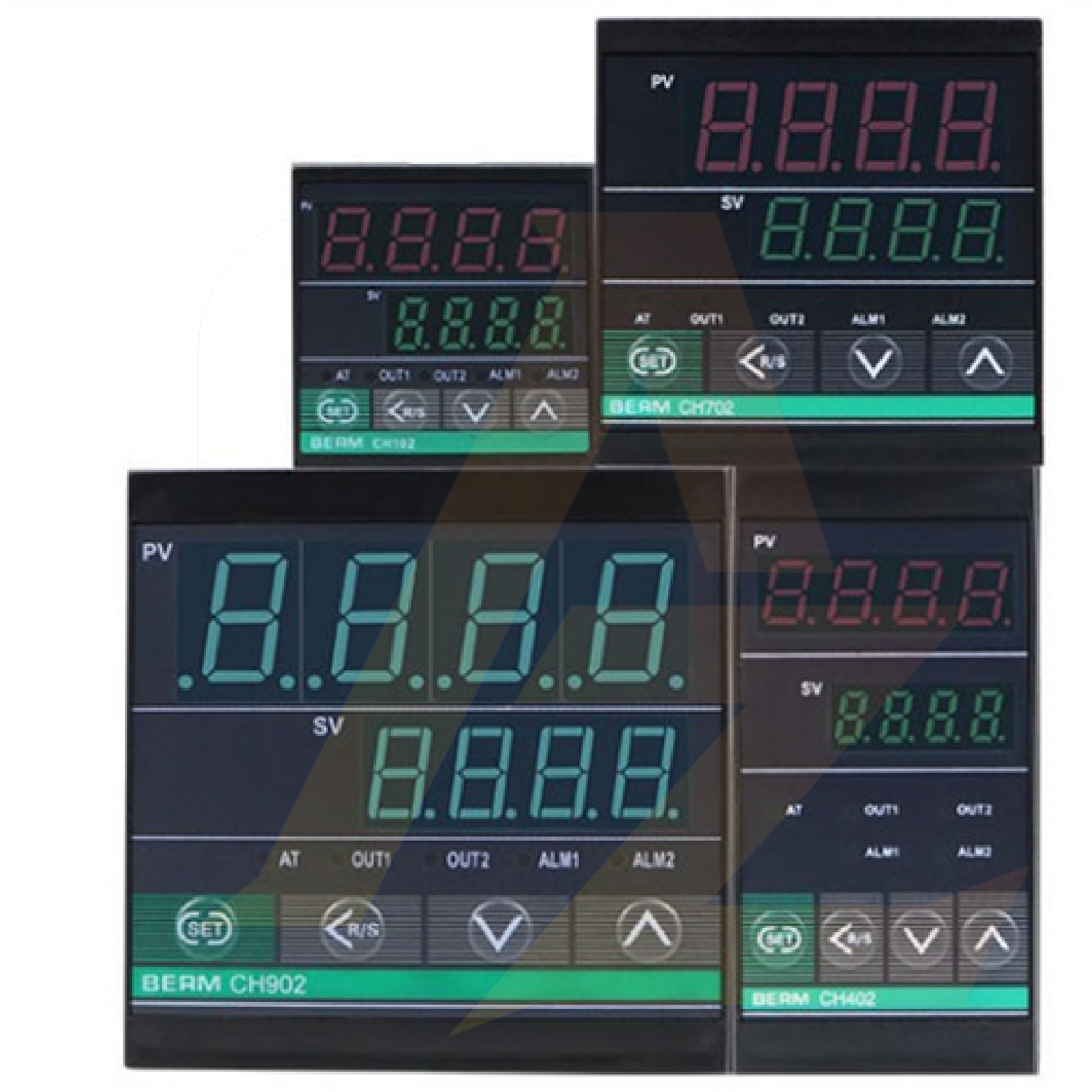

Bộ điều khiển nhiệt độ thông minh BERM CH SERIES

ONE for ALL - Một sản phẩm cho tất cả nhu cầu

• Màn hình hiển thị rõ ràng với bảng LED 7 kích thước lớn, độ sáng cao, giúp người điều khiển có trải nghiệm tốt hơn.
• Mạch nguồn dải rộng auto 100~240V, phù hợp với nhiều lưới điện áp khác nhau.
• Được thiết kế từ linh kiện chất lượng cao, đặc biệt lõi biến áp day quấn bằng đồng, giúp bộ điều khiển hoạt động chính xác, ổn định trong thời gian dài.
• Giảm tối thiểu nhiễu do nguồn điện
• Phần cầu đấu được làm bằng đồng mạ, dẫn điện tốt, chịu được ma sát, bền bỉ trước tác động môi trường.
• Đầu vào đa năng, nhận hầu hết các tín hiệu can nhiệt có trên thị trường.
• Đầu ra đa dạng có sẵn các lựa chọn.
• Relay + SSR đồng thời, có thể đóng cắt cho cả 2 thiết bị cùng lúc
• Đầu ra dòng 4~20mA (PID) điều khiển SCR/Thyristor module hoặc hệ thống bán dẫn công suất cao, biến tần, tiết kiệm (Thiếu bao nhiêu bù bấy nhiêu)
• Tính năng điều khiển ON/OFF hoặc điều khiển PID
• Chế độ Auto-Tuning thông minh, tự tìm kiếm tham số P I D để tối ưu hệ thống.
• Có đủ 2 đầu ra cảnh báo Alarm 1 và Alarm 2, kiểm soát tốt giới hạn điều khiển nhiệt. Không HỤT , không VỌT LỐ
•

Ảnh: Các tính năng vượt trội của bộ điều khiển nhiệt BERM

Ảnh: Các thông số chung của bộ điều khiển nhiệt độ BERM

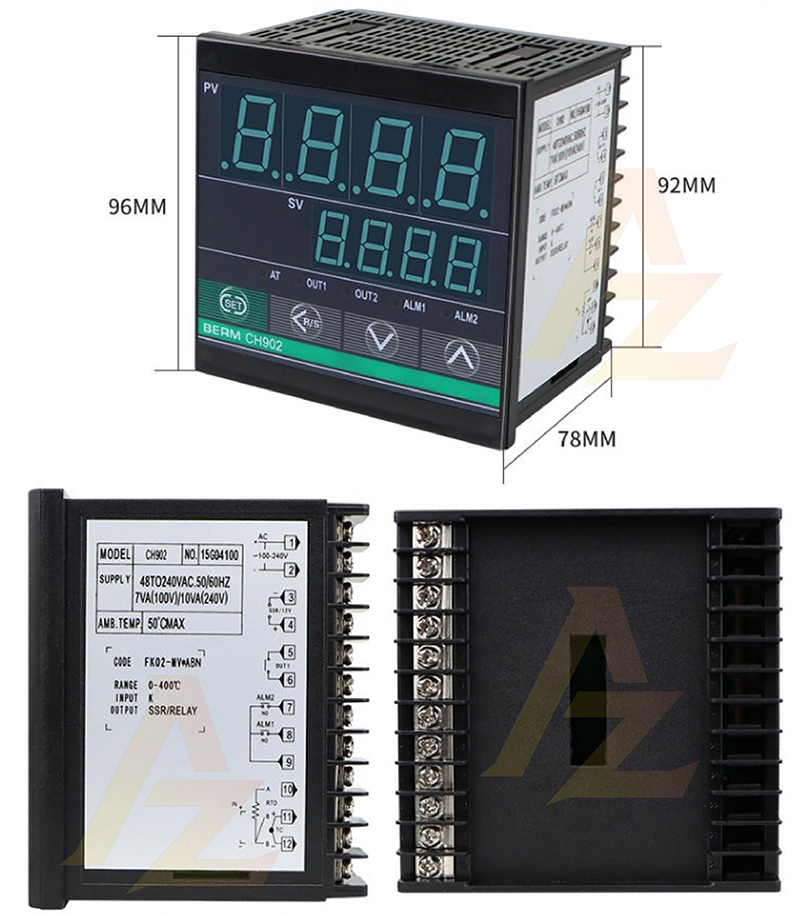

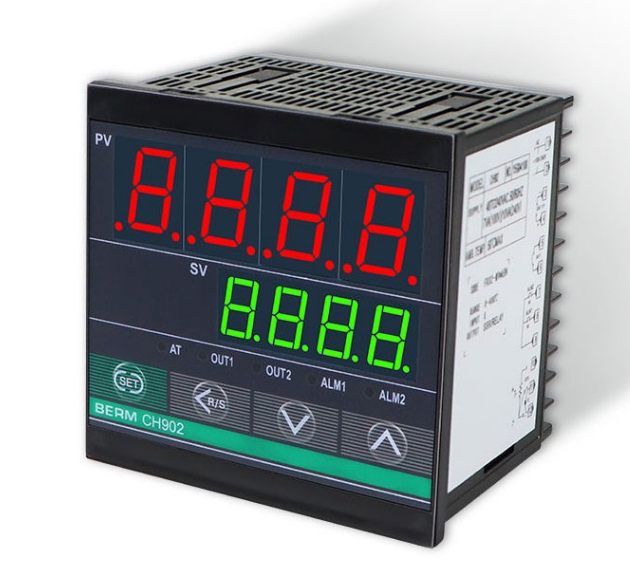

Ảnh: Bộ điều khiển nhiệt BERM CH-902 mặt 96x96

Làm sao để lựa chọn đúng bộ điều khiển nhiệt ?

Câu hỏi này được đặt ra dành cho các anh kỹ sư, cũng như các bác phòng vật tư khi muốn chọn mua một bộ điều khiển nhiệt độ.

Để trả lời, các bác cần làm rõ 4 thông số sau:

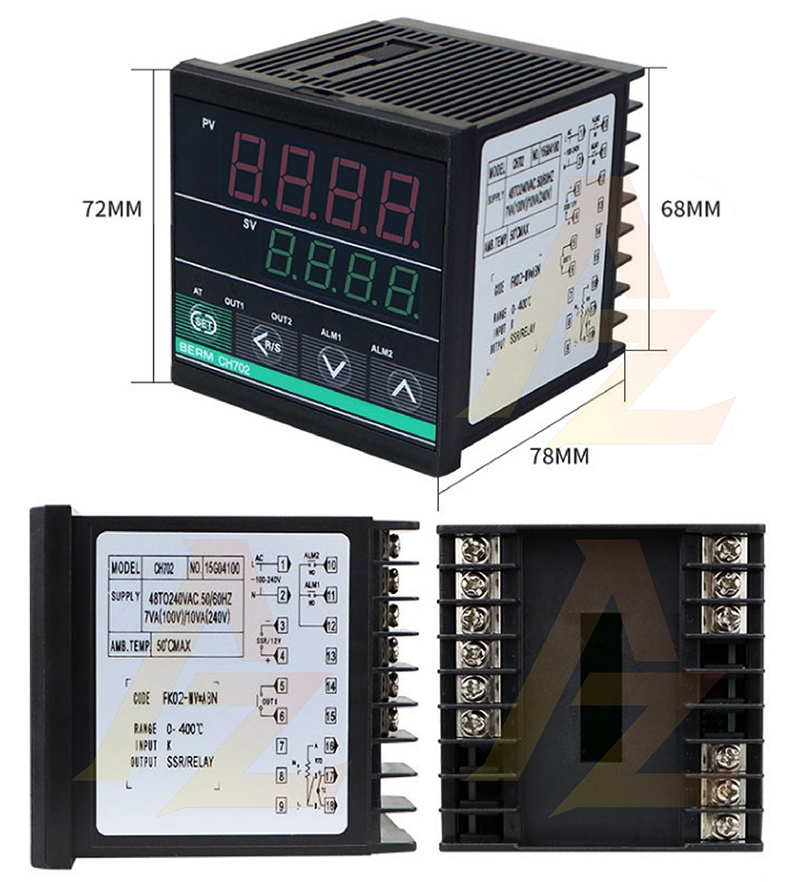

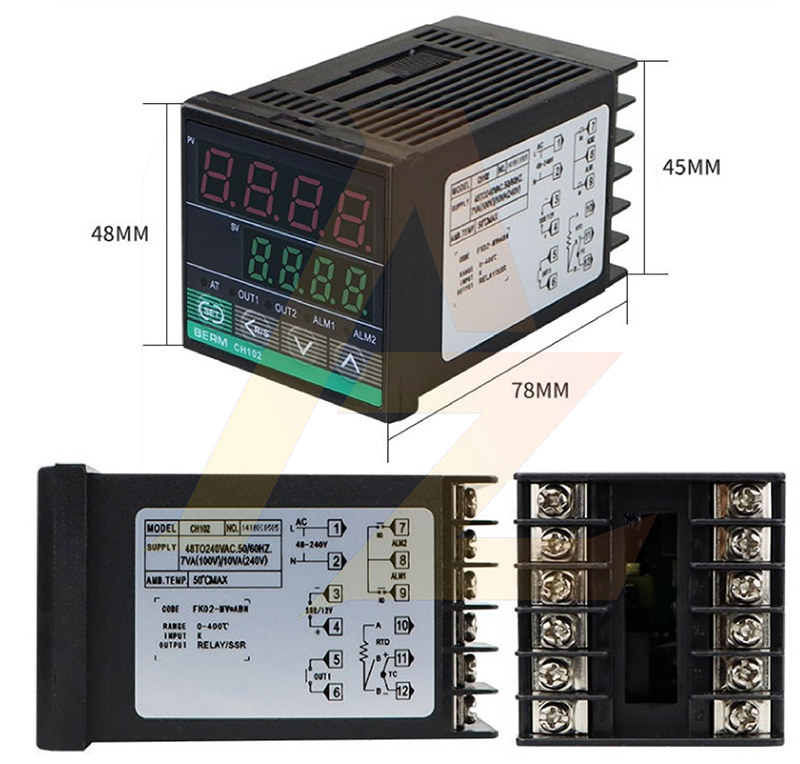

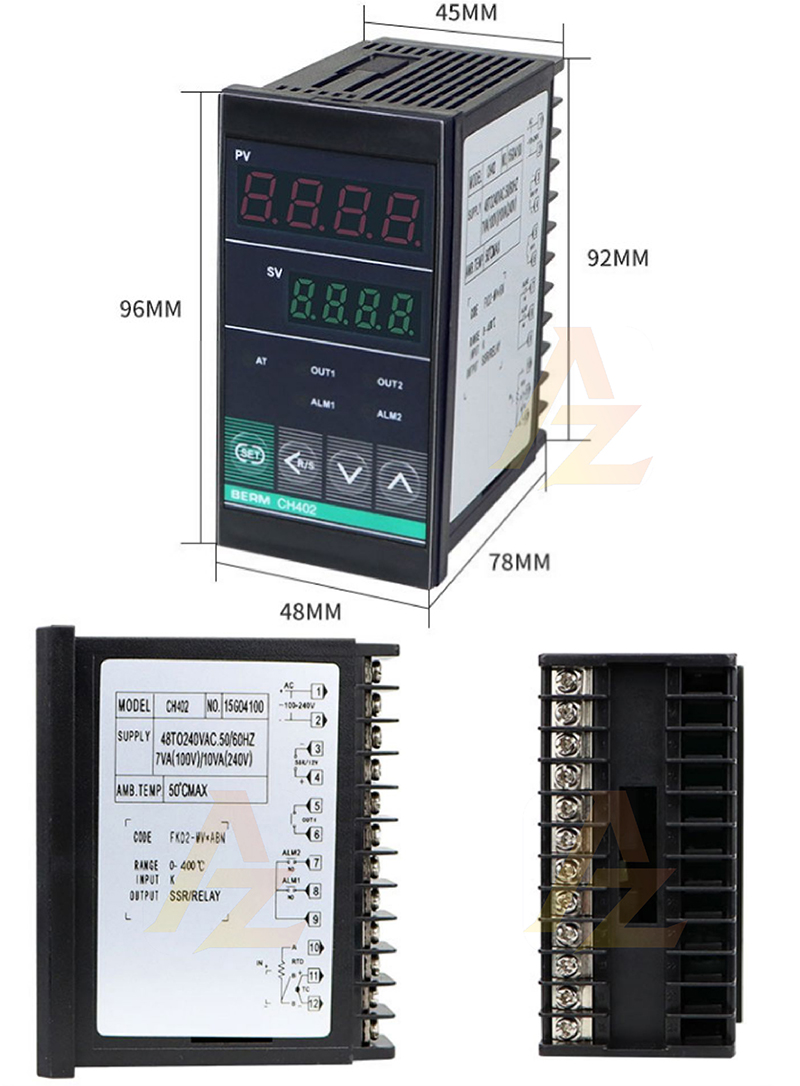

1. Kích thước mặt bộ điều khiển nhiệt độ BERM

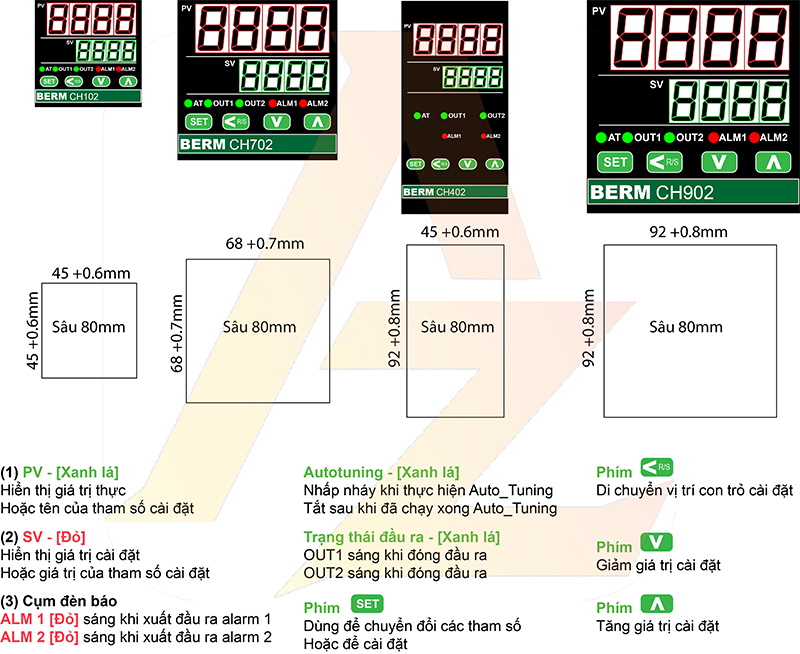

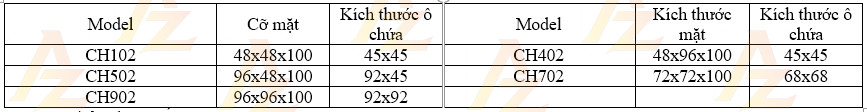

Ảnh: Bảng thông số kích thước đồng hồ nhiệt độ BERM

2. Kiểu đầu ra

• RELAY
• SSR (SOLID STATE RELAY)
• SCR
• Dòng điện Current (4~20mA)
• Điện áp Voltage (0~10VDC)
• Mặc định BERM có sẵn SSR và RELAY đồng thời, phổ thông nhất thị trường

3. Kiểu đầu vào

• Loại can nhiệt đầu vào
• Chưa xác định được, người dùng có thể chọn BERM loại đầu vào đa năng.

4. Điện áp hoạt động

• Hệ thống 12VDC ~24VDC
• 110V AC (Máy Nhật - Mỹ - Châu Âu)
• 220VAC (Máy Châu Á)
• BERM dải từ 100~240V phổ thông nhất thị trường

Điều khiển PID là gì ? Bộ điều khiển nhiệt độ BERM có PID không ?

Đã có khá nhiều bài viết chuyên sau trên mạng giải thích về điều khiển PID cũng như tính ứng dụng của nó trong hệ thống điều khiển tự động.

Ở đây, chúng tôi không đề cập đến nội dung chuyên sâu vì nó khá là khó và cần một nền tảng kiến thức nhất định để có thể hiểu đúng và đưa ra các quyết định chính xác cho việc cài đặt bộ điều khiển.

Tôi xin được nhấn mạnh vào tác dụng của điều khiển PID, PID là một thuật toán giúp cho việc điều khiển được chính xác và mượt mà

Ưu điểm của PID so với ON/OFF

Đối với kiểu điều khiển ON/OFF truyền thống, đơn thuần bộ điều khiển sẽ hoạt động theo kiểu thiếu thì bù, dư thì ngắt một cách máy móc. Chính vì vậy mà hay xảy ra hiện tượng vọt nhiệt, hoặc thiếu nhiều nhiệt. Khiến môi trường cần khống chế có mức độ dao động nhiệt thực tế rất cao. Dải nhiệt khống chế càng lớn, thì biên độ dao động nhiệt sẽ càng lớn, hệ thống càng thiếu ổn định.

Đối với PID, người dùng có thể kiểm soát được quá trình điều khiển, thời gian điều khiển, và đặc biệt là TỐI ƯU HÓA TÍNH ỔN ĐỊNH - TỐI THIỂU HÓA SAI SỐ trong điều khiển.

Cách cài đặt PID

Đọc tài liệu về PID sẽ cần một nền tảng kiến thức kha khá để người dùng có thể tính toán được ba thông số P I D cho hệ thống.

Tuy nhiên, đã ở đây chúng tôi không cần tính toán vì đã có bộ điều khiển nhiệt độ PID THÔNG MINH BERM

THÔNG MINH  là vì nó đã được tích hợp tính năng tự tính toán, tự cài đặt tham số P I D, sao cho phù hợp với hệ thống nhiệt người dùng đang cần khống chế.

Giúp cho người chưa biết gì cũng cài đặt được, vô cùng ĐƠN GIẢN, vô cùng DỄ DÀNG, vô cùng HIỆU QUẢ - AI CŨNG CÀI ĐƯỢC.

Tính năng đó là AUTO-TUNING

Auto-Tuning là một trình cài đặt tự động được tích hợp vào hầu hết các bộ điều khiển thông minh trên thị trường. Quá trình này sẽ tự động tính toán, tự động gán giá trị vào thuật toán giúp bộ điều khiển hoạt động một cách tối ưu, vượt trội.

Đơn giản hóa quá trình cài đặt, tối ưu hóa quá trình điều khiển.

Làm sao để chạy Auto - Tuning cho bộ điều khiển nhiệt độ BERM?

Đơn giản lắm, BẬT NÓ LÊN và ĐỂ KỆ NÓ TỰ CHẠY !

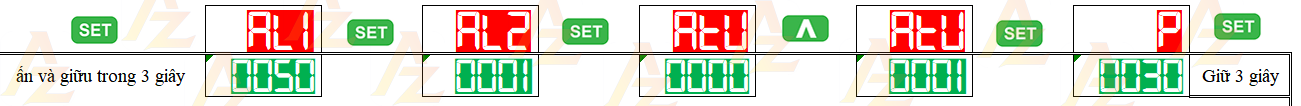

Ảnh: Cách cài đặt auto-tuning step by step trên bộ điều khiển nhiệt độ BERM

• Sau bước cài đặt trên, bộ điều khiển sẽ bắt đầu chạy quá trình Auto-Tuning.
• Trong quá trình chạy, Đèn AT trên mặt bộ điều khiển sẽ nhấp nháy.
• Đèn AT tắt hẳn khi bộ điều khiển đã chạy xong chương trình Auto-Tuning và tự nhận giá trị P I D
• Người dùng có thể kiểm tra ba thông số P I D để thấy rõ sự thay đổi.
• Mỗi khi thay đổi dải nhiệt độ cần khống chế, người dùng nên chạy lại Auto-Tuning để tối ưu hóa quá trình điều khiển.

Thông số kỹ thuật của

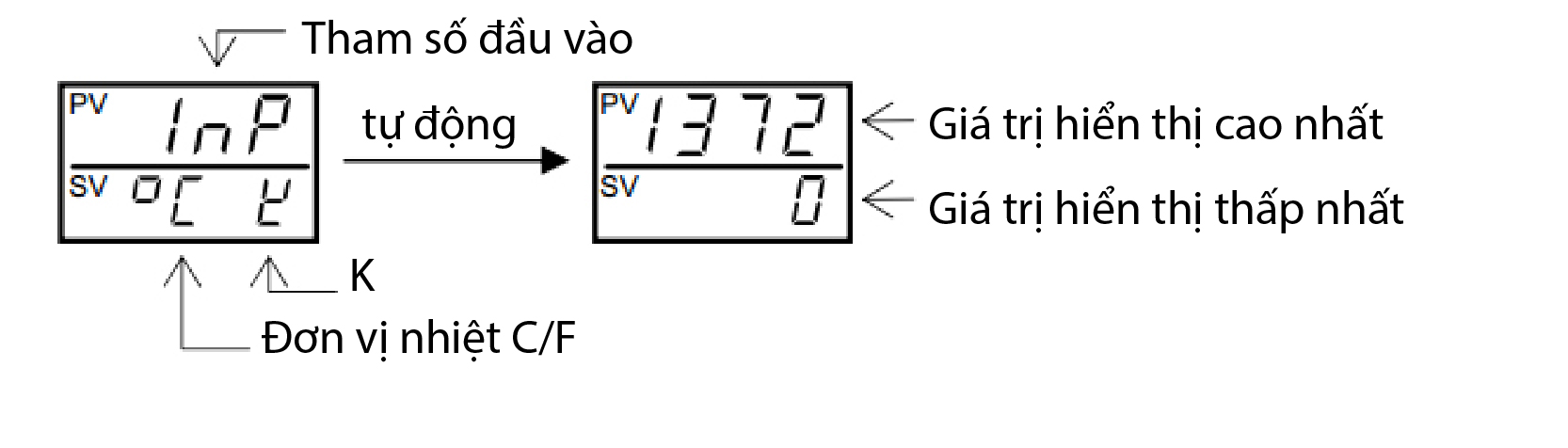

• Màn hình hiển thị khi khởi động - Sử dụng để kiểm tra thông số khi khởi động thiết bị

Ảnh: Màn hình khởi động

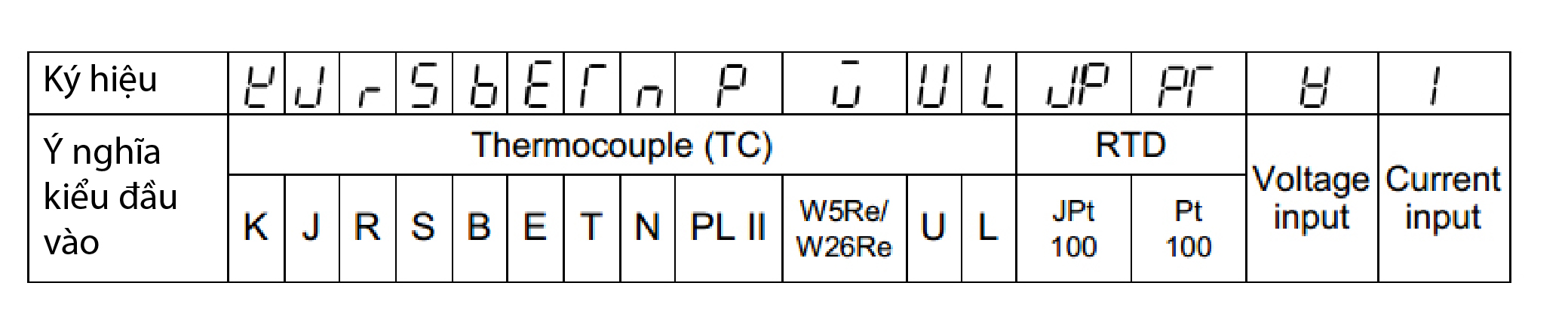

• 📙Bảng mã đầu vào

Ảnh: Các loại can nhiệt đầu vào

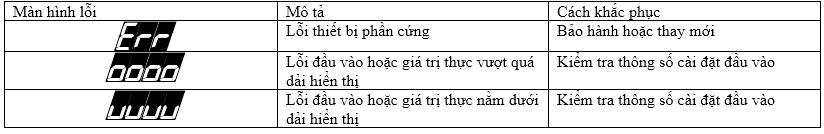

• ⚠️ Mã lỗi của đồng hồ nhiệt

Ảnh: Bảng báo lỗi bộ điều khiển nhiệt

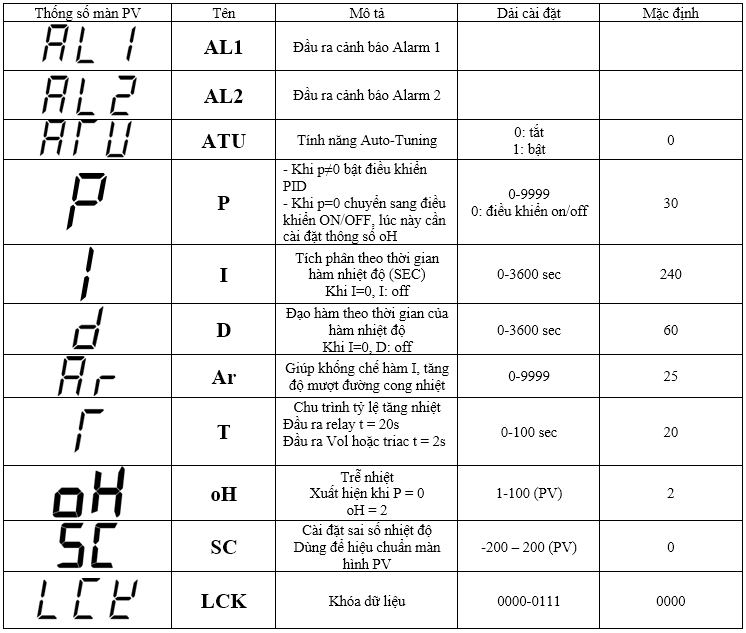

📚Nhóm các thông số cài đặt số 1

1. Để truy cập, giữ chặt nút  trong 3-5 giây, màn hình sẽ tự nhảy sang AL1.
2. Dùng phím để di chuyển qua lại giữa các thông số
3. Dùng phím      để di chuyển con trỏ và tăng giảm giá trị cài đặt

Ảnh: Paragraph 1 (Bảng cài thông số cài đặt 1)

= 0000 => Không khóa

= 0001 => Chỉ có thể điều chỉnh SV AL1 AL2

= 0011 => chỉ có thể thay đổi SV

= 0111 => Khóa toàn bộ thông số

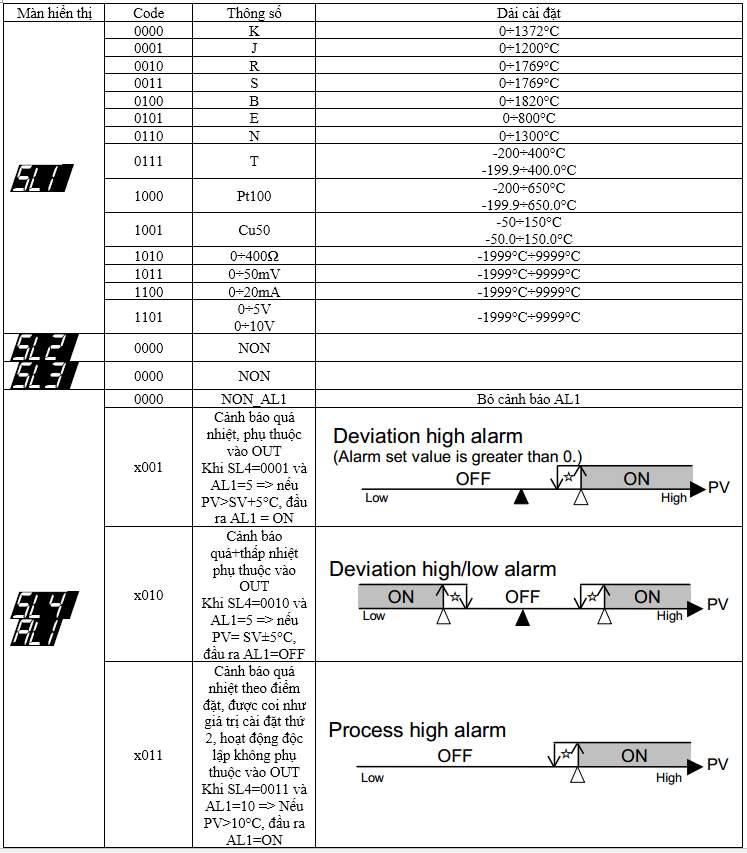

📚Nhóm các thông số cài đặt 2

1. Cài đặt =1000
2. Ấn cùng lúc phím  +  trong 3 giây, PV sẽ hiện Cod = 0000
3. Ấn  để bắt đầu cài đặt.

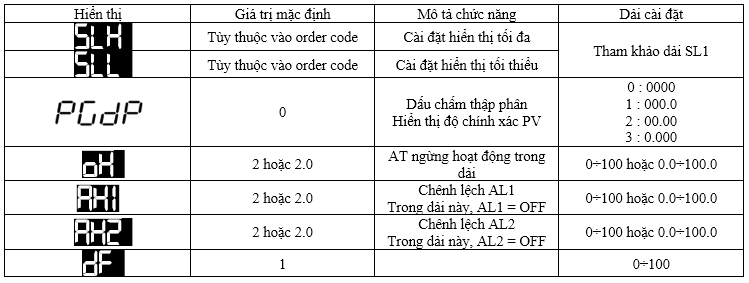

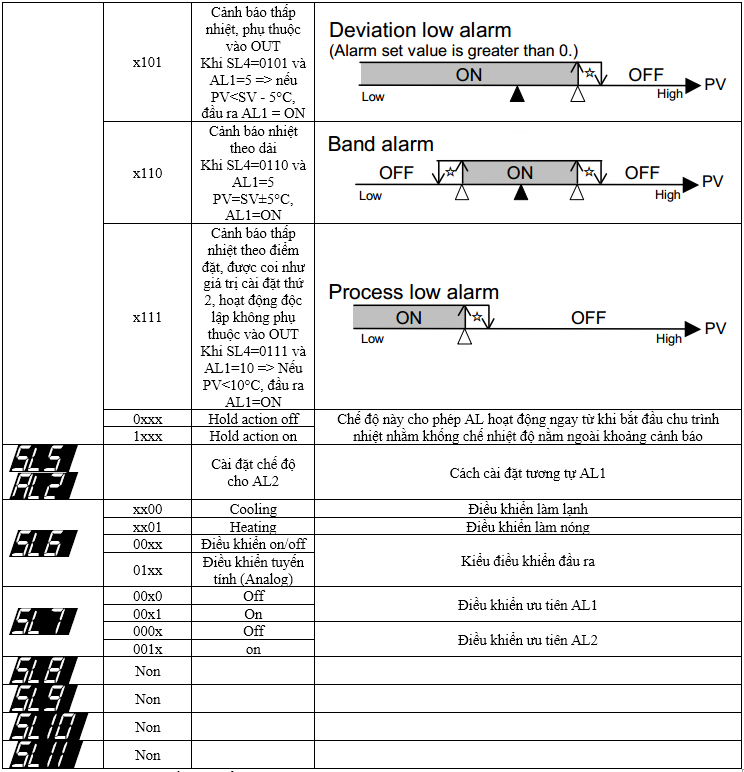

📚Nhóm các thông số cài đặt 3

1. Cài đặt =1000
2. Ấn cùng lúc phím  +  trong 3 giây, PV sẽ hiện Cod=0000 , cài Cod = 0001
3. Ấn  để bắt đầu cài đặt.

Ảnh: Paragraph 3

Đầu vào: Đầu dò nhiệt

Đầu ra:

• SSR solid state relay - Rơ le trạng thái rắn
• Contactor
• SCR module

Thiết bị bảo vệ chống đứt tải đầu ra nhiệt điện trở

Làm sao để cài đặt bộ điều khiển nhiệt độ BERM CH-102 nhận can nhiệt đầu vào ?

Trả lời:

Trước tiên, cần xác định loại đầu dò nhiệt lắp đặt cùng thiết bị, can nhiệt của bạn thuộc kiểu nào ?

• Có thể đọc thông số gắn trên cảm biến nhiệt do nhà sản xuất cung cấp.
• Một số loại phổ thông là cặp nhiệt điện K J E ... thường có 2 dây, điện trở đo bằng đồng hồ vạn năng dao động từ 1~25 Ohm
• Loại RTD hay Pt100 thường có 3 dây, trong đó 2 dây thông nhau, điện trở giữa chúng và dây còn lại 100~110Ohm.

Xác định dải nhiệt độ cần khống chế.

• Thông thường lò hơi tối đa 800°C
• Lò nung gốm hoặc kim loại tối đa 1300~1600°C
• Máy nhựa 200~400°C
• Nồi phở, nồi đun nước, lò bánh mì 150~300°C.

Ví dụ về cài đặt bộ điều khiển nhận đầu dò RTD Pt100 cho nồi hơi, khống chế cho dải nhiệt tối đa 400°C, với mức chính xác 1°C.

• Tiến hành tra cứu mã đầu vào trong bảng Nhóm các thông số cài đặt 2, để bộ điều khiển nhận đầu dò RTD Pt100,  = 1000
• Trong bảng này, mặc định nhà sản xuất để dải nhiệt -199.9°C ~ 650.0°C, để cài dải nhiệt 30°C~400°C. Ta tra bảng Nhóm các thông số cài đặt số 3, = 30 | = 400
• Mức chính xác 1°C => Dấu chấm thập phân = 0 => Nhóm các thông số cài đặt số 3,  = 0

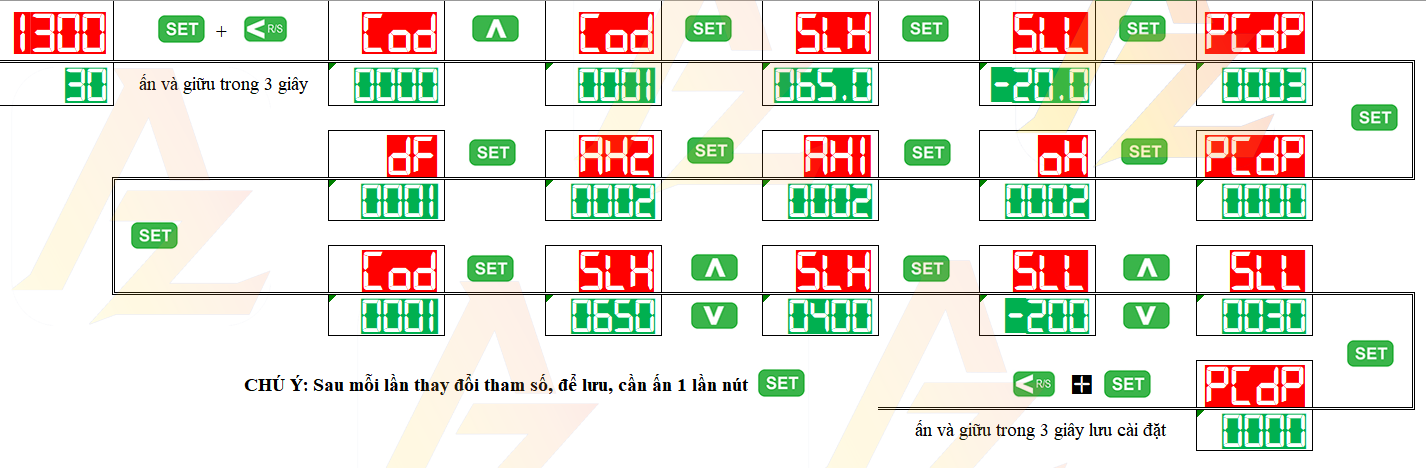

Step by Step

Chú ý: Cần cài đặt độ chính xác trước khi cài dải nhiệt.

Ảnh: Chi tiết các bước cài đặt can nhiệt cho bộ điều khiển nhiệt độ BERM CH-102
