Bộ điều khiển nhiệt độ Omron E5EWL-Q1TC sử dụng Thermocouple K/J/T/R/S, ngõ ra 12VDC 21mA điều khiển SSR và alarm relay 250VAC 1A. Thiết bị hỗ trợ ON/OFF, 2-PID, auto-tuning, phù hợp tủ điện, máy gia nhiệt, lò nhiệt, máy sấy và dây chuyền tự động hóa cần kiểm soát nhiệt độ ổn định.

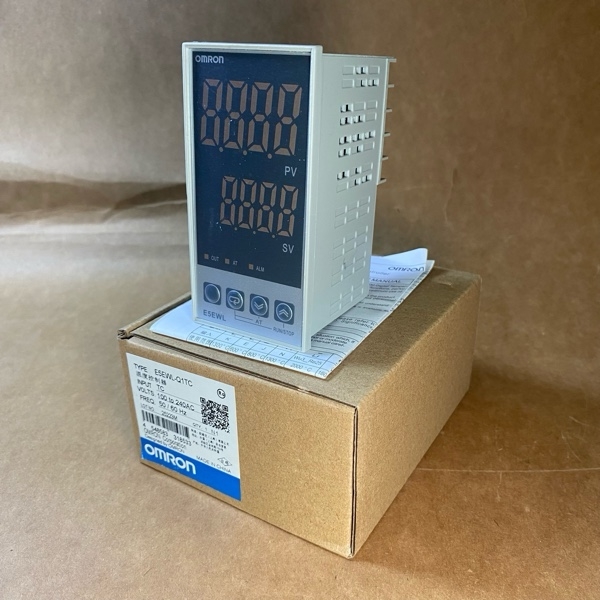

Bộ điều khiển nhiệt độ Omron E5EWL-Q1TC là thiết bị điều khiển nhiệt độ dạng panel thuộc dòng E5EWL, được thiết kế cho các hệ thống tự động hóa công nghiệp cần đo, hiển thị và duy trì nhiệt độ theo giá trị cài đặt. Model E5EWL-Q1TC sử dụng ngõ vào Thermocouple K, J, T, R hoặc S, nguồn cấp 100–240 VAC và ngõ ra điện áp 12 VDC, tối đa 21 mA để điều khiển SSR. Thiết bị cũng được trang bị một ngõ ra alarm relay 250 VAC, 1 A, phù hợp cho nhiều máy móc và dây chuyền gia nhiệt công nghiệp.
Omron E5EWL-Q1TC thuộc dòng Temperature Controllers E5CSL/E5CWL/E5EWL. Model E5EWL có thiết kế dạng 1/8 DIN với kích thước 48 × 96 × 60 mm, phù hợp lắp đặt trực tiếp trên mặt tủ điện, bảng điều khiển hoặc thân máy. Chiều sâu phía sau mặt panel chỉ 60 mm giúp thiết bị thuận tiện khi bố trí trong những tủ điều khiển có không gian hạn chế.
Điểm khác biệt quan trọng của E5EWL-Q1TC nằm ở cấu hình ngõ ra. Ký hiệu Q trong mã sản phẩm thể hiện ngõ ra điện áp dùng để điều khiển SSR, với điện áp đầu ra 12 VDC và dòng tải tối đa 21 mA. Đây là lựa chọn phù hợp cho những hệ thống gia nhiệt sử dụng Solid State Relay thay cho relay cơ khí. Theo tài liệu kỹ thuật, ngõ ra này sử dụng dạng PNP và được tích hợp mạch bảo vệ ngắn mạch.
Model Q1TC đồng thời có một ngõ ra alarm relay 250 VAC, 1 A đối với tải điện trở. Nhờ đó, thiết bị có thể vừa điều khiển SSR để đóng cắt tải gia nhiệt vừa phát tín hiệu cảnh báo khi nhiệt độ đạt điều kiện alarm đã cài đặt.
E5EWL-Q1TC sử dụng cảm biến Thermocouple K, J, T, R hoặc S. Người dùng có thể lựa chọn loại cảm biến phù hợp với phạm vi nhiệt độ và yêu cầu của từng hệ thống. Bộ điều khiển hỗ trợ phương pháp ON/OFF hoặc 2-PID với auto-tuning, giúp kỹ thuật viên có thể lựa chọn chế độ điều khiển phù hợp với đặc tính của máy.
| Thông số | Giá trị |
|---|---|
| Model | E5EWL-Q1TC |
| Thương hiệu | Omron |
| Dòng sản phẩm | E5EWL |
| Kích thước | 48 × 96 × 60 mm (W × H × D) |
| Kiểu lắp đặt | 1/8 DIN, lắp panel |
| Nguồn cấp | 100–240 VAC, 50/60 Hz |
| Dải điện áp hoạt động | 85% đến 110% điện áp định mức |
| Công suất tiêu thụ | 3.5 VA |
| Ngõ vào cảm biến | Thermocouple K, J, T, R, S |
| Ngõ ra điều khiển | Điện áp 12 VDC (+25%/-15%), PNP, tối đa 21 mA, dùng để điều khiển SSR |
| Bảo vệ ngõ ra SSR | Mạch bảo vệ ngắn mạch |
| Ngõ ra Alarm | Relay SPST-NO, 250 VAC, 1 A, tải điện trở |
| Phương pháp điều khiển | ON/OFF hoặc 2-PID với auto-tuning |
| Phương pháp cài đặt | Cài đặt kỹ thuật số bằng phím trên mặt trước |
| Hiển thị | Màn hình số 7-segment và các đèn báo riêng |
| Chiều cao ký tự PV | 20 mm đối với E5EWL |
| Chu kỳ lấy mẫu | 250 ms |
| Độ chính xác hiển thị Thermocouple | ±0.5% giá trị hiển thị hoặc ±1°C, lấy giá trị lớn hơn, ±1 digit tối đa |
| Dải cài đặt Alarm | -1999 đến 9999, vị trí dấu thập phân phụ thuộc loại đầu vào |
| Thời gian tích phân I | 0 đến 3999 s |
| Thời gian vi phân D | 0 đến 3999 s |
| Dải nhiệt độ môi trường hoạt động | -10 đến 55°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường hoạt động | 25% đến 85% |
| Nhiệt độ lưu trữ | -25 đến 65°C |
| Cấp bảo vệ mặt trước | IP50 |
| Cấp bảo vệ vỏ sau | IP20 |
| Cấp bảo vệ terminal | IP00 |
| Khối lượng | Khoảng 150 g |
| Bộ nhớ | Bộ nhớ không mất dữ liệu, số lần ghi 100.000 lần |
| Tiêu chuẩn | EN61326-1, EN61010-1, IEC61010-1 |

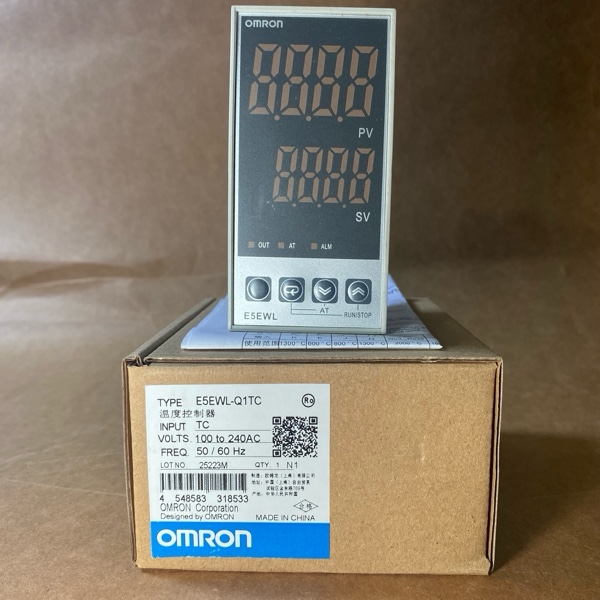

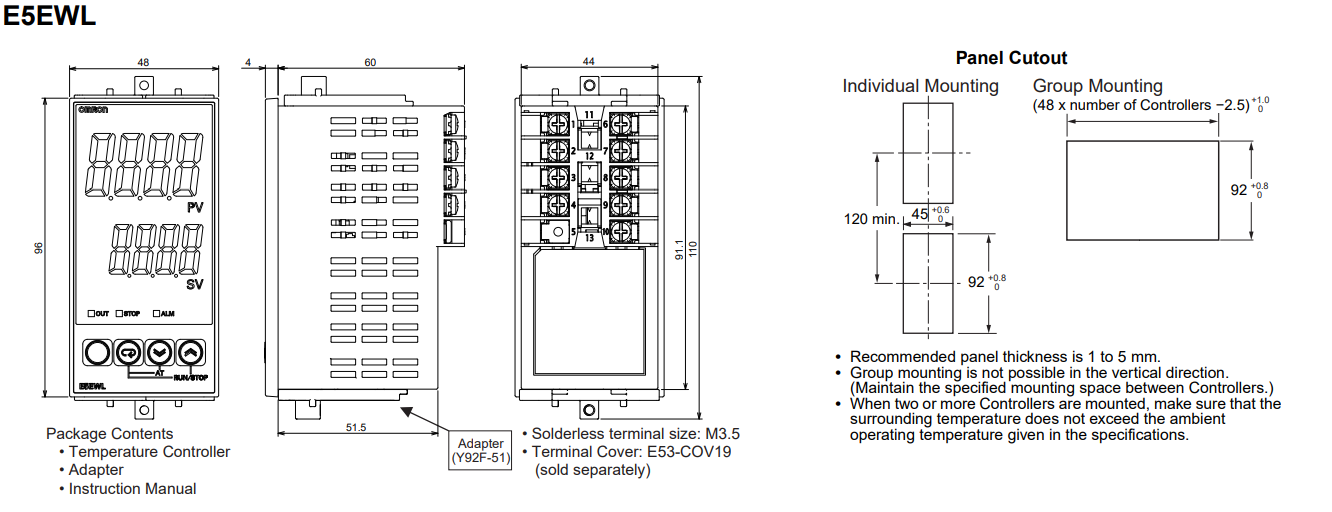

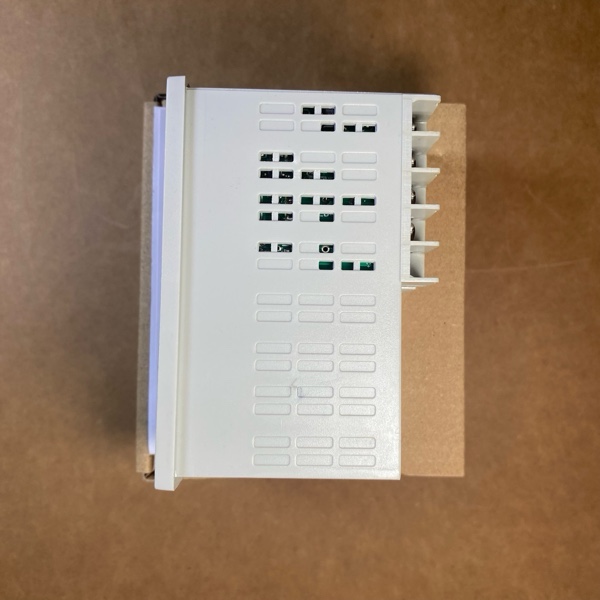

E5EWL-Q1TC có kích thước mặt trước 48 × 96 mm và chiều sâu thân thiết bị 60 mm. Đây là kích thước dạng 1/8 DIN, phù hợp với nhiều loại tủ điện điều khiển và bảng điều khiển máy. Panel cần có kích thước khoét phù hợp theo bản vẽ kỹ thuật của nhà sản xuất.
Catalogue quy định chiều dày panel khuyến nghị từ 1 đến 5 mm. Khi lắp nhiều bộ điều khiển cạnh nhau, cần duy trì khoảng cách lắp đặt theo hướng dẫn để hạn chế nhiệt tích tụ bên trong tủ.

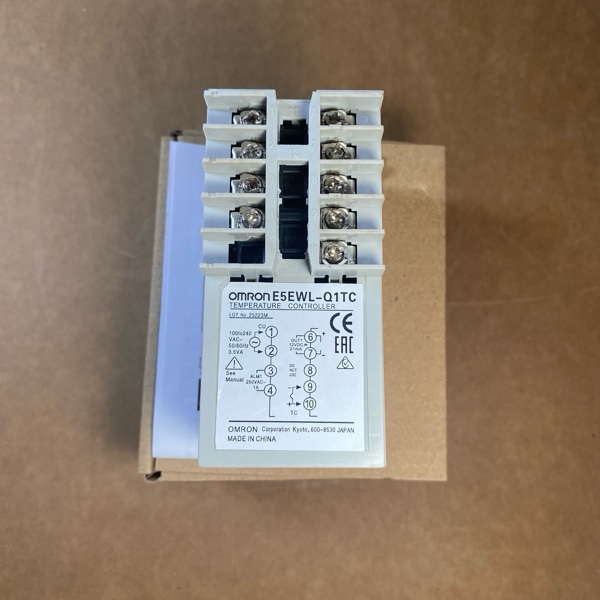

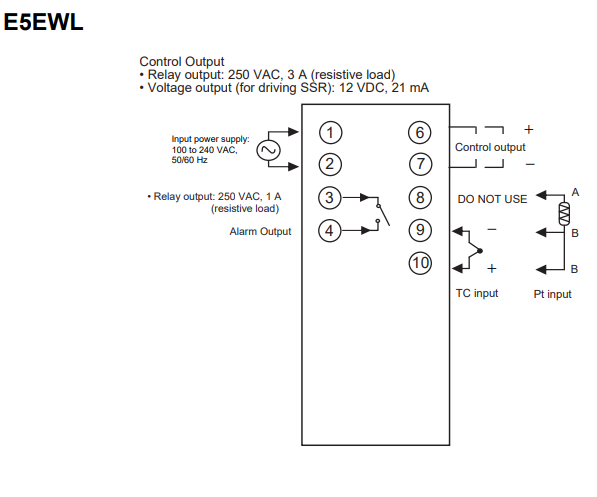

E5EWL-Q1TC sử dụng nguồn 100–240 VAC, 50/60 Hz. Ngõ vào nhiệt độ là Thermocouple và ngõ ra điều khiển là điện áp 12 VDC dùng để kích SSR. Ngoài ra, thiết bị có một ngõ ra alarm dạng relay 250 VAC, 1 A.
Việc sử dụng ngõ ra SSR là điểm khác biệt chính của E5EWL-Q1TC so với phiên bản E5EWL-R1TC. Thay vì đóng cắt tải trực tiếp bằng relay tích hợp, tín hiệu 12 VDC từ bộ điều khiển được đưa đến đầu vào điều khiển của Solid State Relay. SSR sau đó thực hiện đóng cắt tải gia nhiệt theo tín hiệu điều khiển.
Ngõ ra điện áp dùng để điều khiển SSR không được cách ly điện với mạch bên trong. Tài liệu kỹ thuật đặc biệt lưu ý rằng khi sử dụng Thermocouple nối đất, không được nối các terminal ngõ ra điều khiển xuống đất vì dòng rò có thể gây sai lệch giá trị nhiệt độ đo được.
Chức năng chính của E5EWL-Q1TC là tiếp nhận tín hiệu nhiệt độ từ Thermocouple, so sánh với giá trị đặt và tạo tín hiệu điều khiển cho SSR. Khi được kết nối với bộ gia nhiệt thông qua SSR, bộ điều khiển có thể duy trì nhiệt độ của máy hoặc quy trình ở mức mong muốn.
Thiết bị hỗ trợ hai phương pháp điều khiển là ON/OFF và 2-PID. ON/OFF phù hợp với các ứng dụng điều khiển nhiệt độ tương đối đơn giản, trong khi 2-PID phù hợp hơn với những hệ thống cần kiểm soát nhiệt độ ổn định. Chức năng auto-tuning giúp hỗ trợ quá trình thiết lập các thông số PID.
Người vận hành có thể cài đặt thông số trực tiếp bằng các phím trên mặt trước. Các thông số liên quan bao gồm loại đầu vào, đơn vị nhiệt độ, giá trị cài đặt, chế độ điều khiển, hệ số PID, chu kỳ điều khiển, giá trị alarm và loại alarm.
Chu kỳ lấy mẫu 250 ms giúp bộ điều khiển cập nhật giá trị nhiệt độ với tốc độ phù hợp cho các ứng dụng điều khiển nhiệt công nghiệp. Màn hình 4 chữ số của E5EWL giúp người vận hành quan sát giá trị quá trình và giá trị cài đặt một cách trực quan.
Thiết bị cũng có chức năng RUN/STOP, dịch chuyển giá trị đầu vào và các chức năng bảo vệ tham số. Các chức năng này giúp hạn chế việc thay đổi nhầm thông số trong quá trình vận hành máy.
Ưu điểm nổi bật nhất của E5EWL-Q1TC là ngõ ra điều khiển SSR 12 VDC, 21 mA. Cấu hình này phù hợp với các hệ thống sử dụng Solid State Relay, đặc biệt là các ứng dụng gia nhiệt cần đóng cắt thường xuyên. So với việc sử dụng relay cơ khí, giải pháp SSR phù hợp hơn với những hệ thống yêu cầu tần suất đóng cắt cao.
Model E5EWL-Q1TC vẫn giữ những đặc điểm chính của dòng E5EWL như thiết kế 1/8 DIN, kích thước 48 × 96 × 60 mm, nguồn cấp 100–240 VAC, màn hình 4 chữ số, chu kỳ lấy mẫu 250 ms và hỗ trợ điều khiển 2-PID với auto-tuning.
Khả năng hỗ trợ nhiều loại Thermocouple K, J, T, R và S giúp kỹ thuật viên có thể lựa chọn cảm biến phù hợp với ứng dụng. Đây là một lợi thế khi E5EWL-Q1TC được sử dụng cho nhiều loại máy có yêu cầu nhiệt độ khác nhau.
Thiết bị còn có một ngõ ra alarm relay 250 VAC, 1 A. Nhờ đó, ngoài nhiệm vụ điều khiển nhiệt độ, E5EWL-Q1TC còn có thể cung cấp tín hiệu cảnh báo để kết nối với đèn báo, còi, relay trung gian hoặc mạch giám sát tùy theo thiết kế hệ thống.
Với thiết kế đơn giản, số lượng tham số được tối ưu cho việc cài đặt và các phím thao tác trực tiếp trên mặt trước, E5EWL-Q1TC phù hợp với đối tượng sử dụng là kỹ thuật viên bảo trì, kỹ sư tự động hóa và bộ phận thiết kế tủ điện trong nhà máy.
Để lắp E5EWL-Q1TC, trước tiên đưa bộ điều khiển vào lỗ khoét trên panel. Sau đó lắp adapter đi kèm vào các rãnh trên bề mặt phía trên và phía dưới của vỏ sau, rồi đẩy adapter cho đến khi thiết bị được cố định chắc chắn trên panel.
Khi đấu dây, cần tách dây tín hiệu đầu vào khỏi đường dây nguồn để hạn chế nhiễu. Terminal sử dụng loại M3.5 và cần lựa chọn đầu cos phù hợp. Tài liệu yêu cầu dây đồng bện hoặc dây đồng đặc có nhiệt độ định mức trên 70°C, cỡ AWG24 đến AWG14, tương đương tiết diện 0.205 đến 2.081 mm².
Sau khi hoàn thành đấu dây, kỹ thuật viên lựa chọn đúng loại Thermocouple trong phần cài đặt đầu vào. Cần kiểm tra chính xác loại cảm biến đang sử dụng trước khi đưa máy vào vận hành.
Đối với hệ thống dùng SSR, cần kiểm tra đúng cực tính và thông số đầu vào điều khiển của SSR trước khi kết nối với ngõ ra 12 VDC của E5EWL-Q1TC. Không nên xem ngõ ra SSR của bộ điều khiển như một ngõ ra nguồn để cấp trực tiếp cho tải gia nhiệt.
Sau khi cài đặt giá trị nhiệt độ, lựa chọn ON/OFF hoặc PID và thiết lập alarm, cần kiểm tra trạng thái PV, SP, OUT và ALM trên màn hình. Với hệ thống PID, có thể sử dụng auto-tuning để hỗ trợ xác lập thông số điều khiển.
Nhiệt độ môi trường hoạt động của E5EWL nằm trong khoảng -10 đến 55°C và độ ẩm 25 đến 85%. Nếu thiết bị được lắp trong tủ điện, nhiệt độ xung quanh bộ điều khiển cũng cần được duy trì trong phạm vi quy định.
Khi lắp nhiều bộ điều khiển gần nhau, nhiệt lượng bên trong tủ có thể tăng lên và ảnh hưởng đến tuổi thọ thiết bị. Trong trường hợp cần thiết, nên sử dụng biện pháp thông gió hoặc làm mát phù hợp.
Khu vực terminal có cấp bảo vệ IP00, do đó không được xem là khu vực chống nước. Cần bảo vệ terminal khỏi nước, bụi dẫn điện và các tác nhân có thể gây chập mạch.
Khi nối dài dây Thermocouple, cần sử dụng dây bù phù hợp với loại Thermocouple. Tài liệu cũng yêu cầu thiết bị được lắp theo phương ngang để đảm bảo độ chính xác đo lường.
Các vít terminal cần được siết với mô-men xoắn từ 0.74 đến 0.90 N·m. Vít đấu nối lỏng có thể gây ra hiện tượng tiếp xúc không tốt và nguy cơ mất an toàn trong quá trình vận hành.
Omron E5EWL-Q1TC là bộ điều khiển nhiệt độ phù hợp cho các hệ thống sử dụng Thermocouple và Solid State Relay. Cấu hình ngõ ra 12 VDC, tối đa 21 mA dành cho SSR là điểm khác biệt quan trọng của model này, đặc biệt phù hợp với máy gia nhiệt cần đóng cắt tải thường xuyên.
Với nguồn 100–240 VAC, kích thước 48 × 96 × 60 mm, ngõ vào Thermocouple K/J/T/R/S, alarm relay 250 VAC 1 A, chu kỳ lấy mẫu 250 ms và khả năng điều khiển ON/OFF hoặc 2-PID với auto-tuning, E5EWL-Q1TC có thể đáp ứng nhiều nhu cầu điều khiển nhiệt độ trong máy móc và dây chuyền tự động hóa.
Nếu bạn đang tìm bộ điều khiển nhiệt độ Omron có ngõ ra SSR để tích hợp vào tủ điện, máy gia nhiệt, lò nhiệt hoặc hệ thống tự động hóa, E5EWL-Q1TC là model đáng cân nhắc khi yêu cầu hệ thống phù hợp với tín hiệu điều khiển SSR 12 VDC.
Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí. Khi yêu cầu báo giá, nên cung cấp mã đầy đủ E5EWL-Q1TC, loại Thermocouple đang sử dụng và thông tin SSR/tải gia nhiệt để được tư vấn đúng cấu hình.
