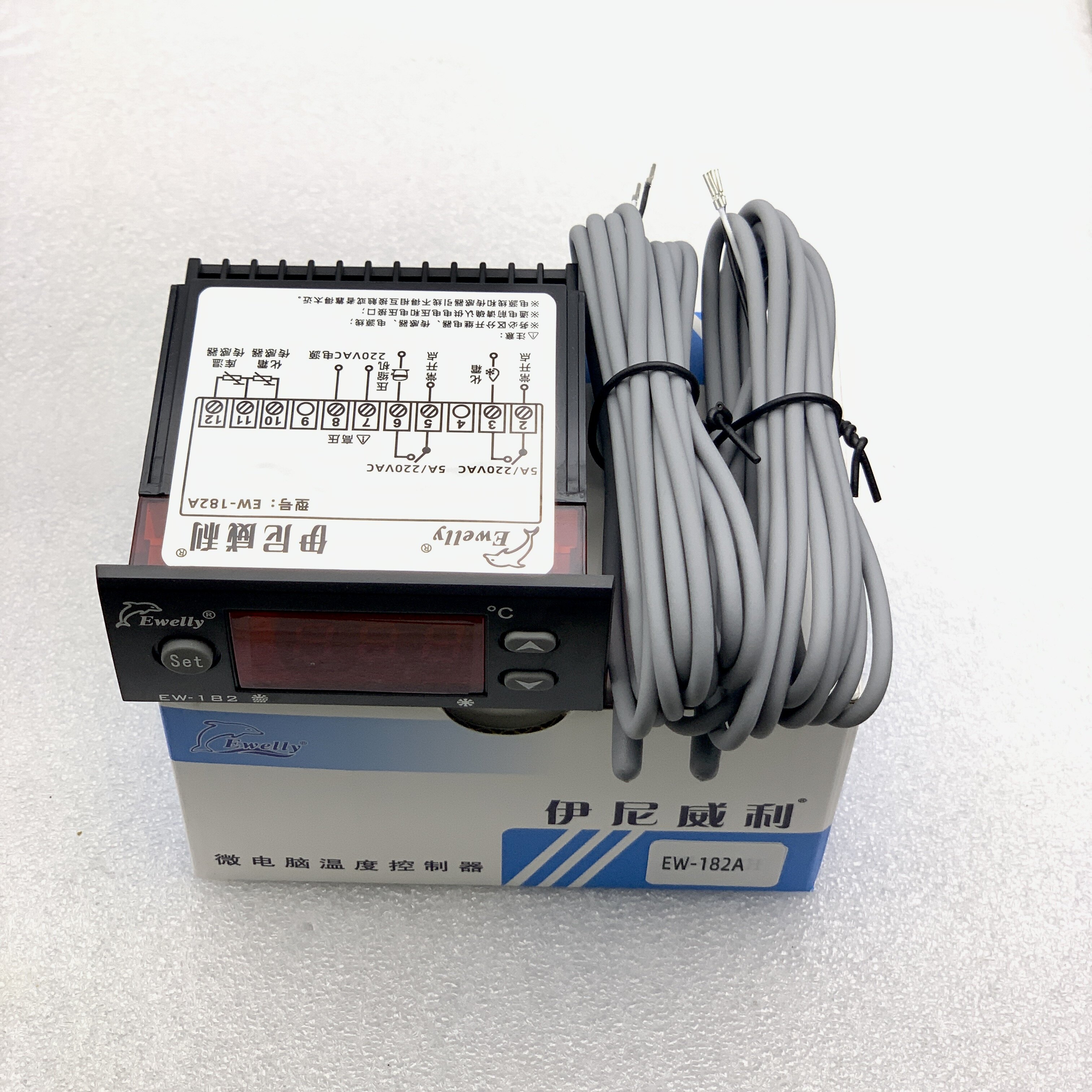

Bộ điều khiển nhiệt độ kho lạnh EW-182AH sử dụng nguồn 220VAC, dải điều khiển -40~40°C, tích hợp 2 cảm biến 10K cho nhiệt độ kho và xả đá. Thiết bị điều khiển riêng máy nén và hệ thống xả đá, hỗ trợ cài đặt nhiệt độ hồi, chu kỳ xả đá, thời gian xả đá, nhiệt độ kết thúc xả đá và thời gian trễ. Phù hợp kho lạnh, kho đông và tủ đông.

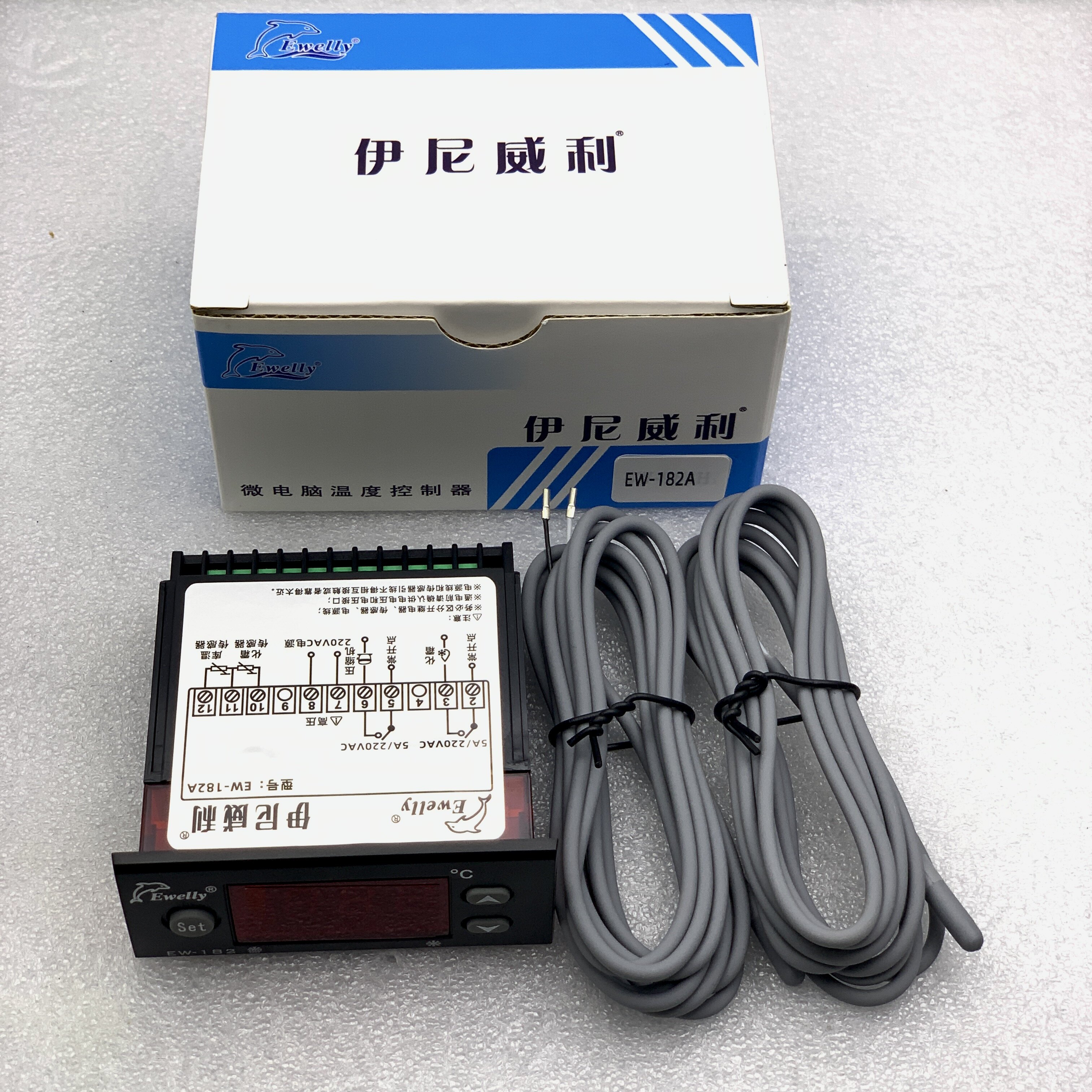

Bộ điều khiển nhiệt độ kho lạnh EW-182AH là bộ điều khiển nhiệt độ điện tử Ewelly chuyên dùng cho hệ thống lạnh có yêu cầu kiểm soát nhiệt độ và xả đá. Thiết bị sử dụng nguồn AC220V, dải điều khiển -40~40°C, độ phân giải 1°C và độ chính xác ±1°C. EW-182AH sử dụng hai cảm biến 10K riêng biệt để đo nhiệt độ kho và nhiệt độ dàn lạnh, đồng thời có ngõ điều khiển máy nén và ngõ điều khiển xả đá.
Với khả năng cài đặt nhiệt độ hồi, chu kỳ hoạt động, thời gian xả đá, nhiệt độ kết thúc xả đá và thời gian trễ, EW-182AH phù hợp cho kho lạnh, kho đông, tủ đông, tủ bảo quản và nhiều hệ thống lạnh cần quản lý quá trình làm lạnh và xả đá tự động.
EW-182AH là bộ điều khiển nhiệt độ dạng vi xử lý của Ewelly, được thiết kế cho các hệ thống lạnh sử dụng máy nén và chức năng xả đá. Model trong tài liệu kỹ thuật được ghi là EW-182AH-1; trên sản phẩm và bao bì có thể gặp cách ghi EW-182A. Đây là dòng bộ điều khiển sử dụng hai cảm biến, giúp hệ thống đồng thời theo dõi nhiệt độ trong kho và nhiệt độ tại dàn lạnh.
Khác với bộ điều khiển nhiệt độ chỉ có một cảm biến, EW-182AH có cấu hình hai cảm biến và hai ngõ điều khiển riêng. Thiết kế này đặc biệt phù hợp với hệ thống kho lạnh có chu trình xả đá, trong đó nhiệt độ dàn lạnh được sử dụng để xác định thời điểm kết thúc quá trình xả đá.
| Thông số | Chi tiết |
|---|---|
| Model | EW-182AH / EW-182AH-1 |
| Thương hiệu | Ewelly |
| Điện áp hoạt động | AC220V ±10%, 50Hz/60Hz |
| Dòng tải | 5A/220VAC |
| Công suất tiêu thụ | ≤3W |
| Môi trường làm việc | -10°C đến 50°C, RH≤90% |
| Dải điều khiển nhiệt độ | -40°C đến 40°C |
| Độ phân giải | 1°C |
| Độ chính xác | ±1°C |
| Số lượng cảm biến | 2 cảm biến |
| Loại cảm biến | NTC 10K |
| Chiều dài cảm biến tiêu chuẩn | 10K × 2m × 2 |
| Chiều dài dây cảm biến tối đa | 50m, dây kéo dài nên sử dụng dây có chống nhiễu |
| Ngõ điều khiển | Máy nén và xả đá, mỗi chức năng có ngõ ra riêng |
| Tải máy nén | 5A/220VAC |
| Tải xả đá | 5A/220VAC |
| Kích thước tổng thể | 76 × 35 × 76mm |
| Kích thước lỗ lắp đặt | 71 × 29mm |
Lưu ý: thông số trên được lấy theo tài liệu EW-182. Tài liệu ghi rõ kích thước tổng thể 76 × 35 × 76mm, kích thước lỗ lắp đặt 71 × 29mm và hai cảm biến 10K × 2m.
Khách hàng có thể tham khảo tài liệu hướng dẫn sử dụng EW-182AH để kiểm tra thông số, cách cài đặt tham số, sơ đồ đấu nối, chế độ xả đá và xử lý các lỗi thường gặp trước khi lắp đặt.
Tải hướng dẫn sử dụng EW-182AH
Tài liệu hướng dẫn cho biết thiết bị có thể cài đặt nhiệt độ điều khiển bằng phím Set và thay đổi thông số bằng phím Up/Down. Các thông số sau khi thay đổi được tự động ghi nhớ.
Với kích thước lỗ lắp đặt 71 × 29mm, EW-182AH phù hợp lắp trên mặt tủ điều khiển hoặc bảng điều khiển của thiết bị lạnh. Khi gia công mặt tủ, nên đối chiếu kích thước thực tế của sản phẩm trước khi cắt lỗ.

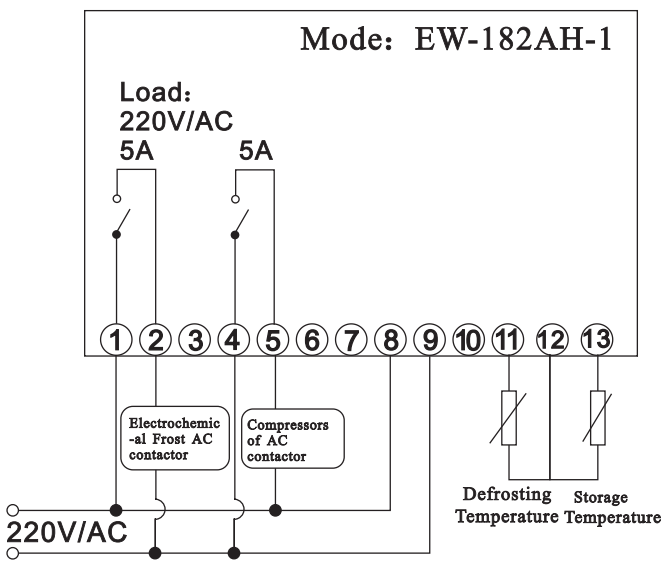

Sơ đồ trong tài liệu cho thấy EW-182AH sử dụng nguồn AC220V và có hai ngõ tải 5A/220VAC. Một ngõ dùng để điều khiển contactor máy nén, ngõ còn lại điều khiển contactor xả đá. Hai cảm biến được bố trí riêng cho nhiệt độ xả đá và nhiệt độ kho bảo quản.
Khi lắp đặt, cần đấu đúng các đầu vào/đầu ra theo sơ đồ in trên thiết bị và tài liệu kỹ thuật. Tài liệu cũng yêu cầu kiểm tra lại toàn bộ kết nối, siết chặt vít của các đầu nối trước khi cấp nguồn.
Điều khiển nhiệt độ kho: EW-182AH liên tục nhận tín hiệu từ cảm biến nhiệt độ kho, so sánh với nhiệt độ cài đặt và điều khiển ngõ ra máy nén theo nhiệt độ hồi và thời gian trễ đã cài đặt.
Điều khiển xả đá: Đây là chức năng nổi bật của EW-182AH. Khi bắt đầu xả đá, ngõ máy nén được ngắt và ngõ xả đá được kích hoạt. Đèn báo xả đá trên bộ điều khiển cũng được bật để người vận hành dễ nhận biết trạng thái hệ thống.
Chu kỳ xả đá: Người dùng có thể thiết lập khoảng thời gian hoạt động trước khi hệ thống chuyển sang chu trình xả đá. Tài liệu cho phép cài đặt Operation Interval trong khoảng 1–12 giờ.
Thời gian xả đá: Thời gian xả đá có thể điều chỉnh trong khoảng 1–45 phút. Sau khi hết thời gian xả đá và thỏa điều kiện kết thúc, bộ điều khiển chuyển về trạng thái điều khiển bình thường.
Nhiệt độ kết thúc xả đá: Có thể thiết lập nhiệt độ Withdrawal Temperature trong khoảng 5–35°C. Cảm biến xả đá được bố trí tại dàn lạnh để theo dõi nhiệt độ và hỗ trợ xác định thời điểm kết thúc chu trình xả đá.
Thời gian trễ: EW-182AH có tham số Delayed Time với phạm vi 1–5 phút. Chức năng này hỗ trợ hạn chế việc máy nén đóng/ngắt quá nhanh.
Hiệu chỉnh nhiệt độ: Bộ điều khiển cho phép hiệu chỉnh nhiệt độ trong khoảng -15 đến +15°C, thuận tiện khi cần bù sai lệch giữa giá trị hiển thị và nhiệt độ thực tế tại vị trí đo.
Xả đá cưỡng bức: Người vận hành có thể kích hoạt chế độ xả đá cưỡng bức trực tiếp từ phím điều khiển khi cần bảo trì hoặc xử lý tình trạng dàn lạnh đóng tuyết.
Các thông số cài đặt được thể hiện trên trang 2 của tài liệu, gồm nhiệt độ cài đặt -40~40°C, độ chênh nhiệt 1~15°C, chu kỳ hoạt động 1~12 giờ, thời gian xả đá 1~45 phút, nhiệt độ kết thúc xả đá 5~35°C, thời gian trễ 1~5 phút và hiệu chỉnh nhiệt độ -15~15°C.
Nhà sản xuất xác định dòng EW-182A được ứng dụng cho hệ thống điều khiển nhiệt độ tự động của refrigerator, freezer và refrigerated truck; các nguồn thị trường cũng mô tả EW-182AH cho thiết bị làm lạnh và xả đá.
Cần cấp đúng nguồn AC220V theo yêu cầu của bộ điều khiển và bảo đảm điện áp không sai lệch quá ±10%. Dây cảm biến nên được đi riêng, tránh chạy song song hoặc quá gần dây nguồn nhằm hạn chế nhiễu tín hiệu.
Đối với tải máy nén hoặc tải xả đá có dòng khởi động lớn, nên sử dụng contactor trung gian phù hợp thay vì cho tải công suất lớn đi trực tiếp qua tiếp điểm của bộ điều khiển. Sơ đồ của sản phẩm cũng thể hiện việc EW-182AH điều khiển contactor máy nén và contactor xả đá.
Tài liệu cũng khuyến cáo tránh đặt bộ điều khiển ở môi trường có hơi ẩm, khí ăn mòn hoặc từ trường mạnh vì những điều kiện này có thể ảnh hưởng đến hoạt động bình thường của thiết bị.
EW-182AH là lựa chọn phù hợp cho các hệ thống cần đồng thời quản lý nhiệt độ kho và quá trình xả đá. Với nguồn 220VAC, dải điều khiển -40~40°C, hai cảm biến 10K, ngõ điều khiển máy nén và xả đá riêng biệt cùng nhiều tham số cài đặt, thiết bị đáp ứng tốt các yêu cầu điều khiển của kho lạnh, kho đông và tủ đông.
Nếu cần lựa chọn thiết bị thay thế, lắp mới tủ điều khiển hoặc triển khai hệ thống lạnh, nên đối chiếu đúng model, số lượng cảm biến, dòng tải, sơ đồ chân và yêu cầu của hệ thống trước khi đặt hàng.
Liên hệ để được tư vấn EW-182AH, kiểm tra sơ đồ đấu nối và lựa chọn cảm biến phù hợp với hệ thống lạnh của bạn.
