Bộ điều khiển nhiệt độ STC-3000 sử dụng cảm biến NTC, nguồn 110–220VAC và relay 10A cho hai chức năng sưởi và làm lạnh. Thiết bị có dải đo -50 đến 99°C, độ phân giải 0,1°C, hỗ trợ cài đặt độ chênh nhiệt, hiệu chỉnh nhiệt độ và bảo vệ trễ máy nén. Phù hợp cho kho lạnh, tủ mát, máy ấp trứng, thiết bị gia nhiệt và hệ thống điều khiển nhiệt độ.
Bộ điều khiển nhiệt độ STC-3000 là thiết bị điều khiển nhiệt độ dạng kỹ thuật số, sử dụng cảm biến NTC để đo nhiệt độ và tự động đóng/ngắt thiết bị gia nhiệt hoặc làm lạnh thông qua relay. Sản phẩm hỗ trợ đồng thời hai chế độ Heating và Cooling, nguồn cấp 110–220VAC ±10% và tải relay 10A/220VAC, phù hợp cho các hệ thống cần duy trì nhiệt độ ổn định như kho lạnh, tủ mát, máy ấp trứng, thiết bị gia nhiệt, bể nước và các máy móc tự động hóa quy mô nhỏ.

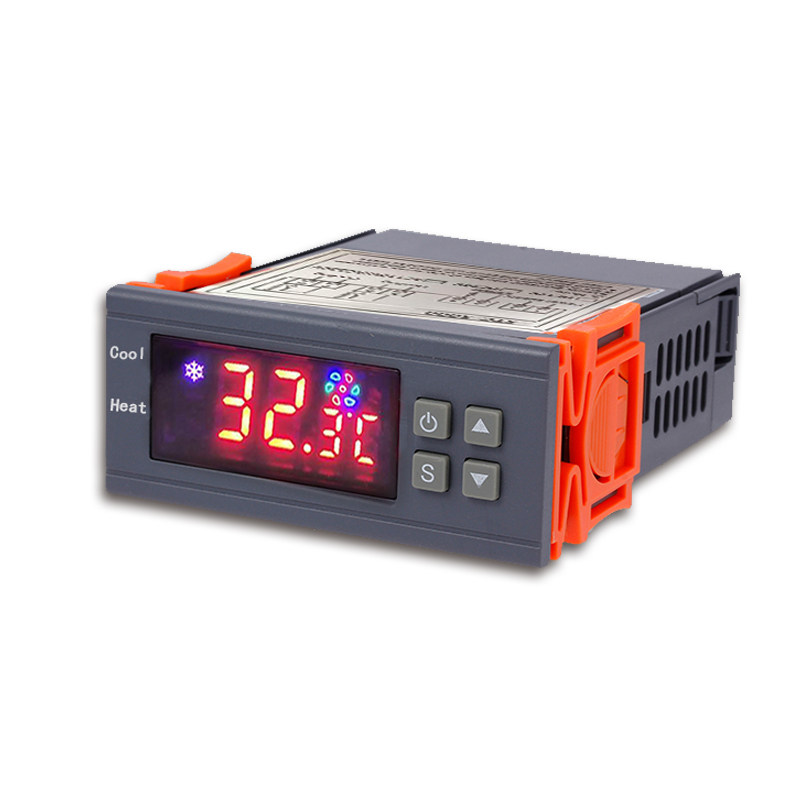

STC-3000 được thiết kế theo dạng bộ điều khiển nhiệt độ gắn panel với màn hình LED hiển thị nhiệt độ hiện tại. Người vận hành có thể cài đặt nhiệt độ mong muốn, độ chênh nhiệt và các thông số liên quan trực tiếp bằng các phím trên mặt trước thiết bị.
Điểm đáng chú ý của bộ điều khiển nhiệt độ STC-3000 là thiết bị có hai ngõ ra relay dành cho Heating – sưởi và Cooling – làm lạnh. Khi nhiệt độ thấp hơn ngưỡng cài đặt theo độ chênh nhiệt, relay Heating sẽ tác động để điều khiển thiết bị gia nhiệt. Ngược lại, khi nhiệt độ tăng cao hơn ngưỡng cài đặt cộng độ chênh nhiệt, relay Cooling sẽ tác động để điều khiển thiết bị làm lạnh.
Cấu trúc điều khiển này giúp STC-3000 phù hợp với các hệ thống cần duy trì nhiệt độ trong một khoảng nhất định thay vì chỉ bật hoặc tắt một thiết bị duy nhất.
Tài liệu kỹ thuật cung cấp cho model STC-3000 không nêu tên thương hiệu riêng, vì vậy khi lựa chọn hoặc thay thế sản phẩm, kỹ thuật viên nên đối chiếu chính xác model, nguồn cấp, loại cảm biến và sơ đồ chân trước khi lắp đặt.
| Thông số | Giá trị |
|---|---|
| Model | STC-3000 |
| Loại thiết bị | Bộ điều khiển nhiệt độ kỹ thuật số |
| Phạm vi đo nhiệt độ | -50°C đến 99°C |
| Độ chính xác | ±1°C trong khoảng -50°C đến 70°C |
| Độ phân giải | 0,1°C |
| Nguồn cấp | 110–220VAC ±10%, 50/60Hz; tài liệu cũng ghi tùy phiên bản có DC12V/DC24V |
| Cảm biến | 1 cảm biến NTC |
| Chiều dài dây cảm biến | 1 mét, bao gồm đầu dò |
| Ngõ ra Heating | Relay 10A/220VAC |
| Ngõ ra Cooling | Relay 10A/220VAC |
| Công suất tiêu thụ | <3W |
| Nhiệt độ môi trường làm việc | 0°C đến 60°C |
| Độ ẩm tương đối | 20–85%, không đóng băng/ngưng tụ |
| Nhiệt độ bảo quản | -30°C đến 75°C |
| Kích thước mặt trước | 75 × 34,5 mm |
| Kích thước thân máy | 75 × 34,5 × 85 mm |
| Kích thước lỗ lắp đặt | 71 × 29 mm |
| Thời gian trễ lỗi cảm biến | 1 phút |
Các thông số trên được tổng hợp trực tiếp từ tài liệu hướng dẫn vận hành STC-3000 được cung cấp, trong đó nêu rõ kích thước, dải đo, nguồn cấp, cảm biến NTC, độ phân giải, công suất tiêu thụ và công suất relay của thiết bị.
Tài liệu hướng dẫn STC-3000 cung cấp thông tin về thông số kỹ thuật, cách cài đặt tham số, nguyên lý điều khiển Heating/Cooling, cảnh báo lỗi, quy định an toàn và sơ đồ đấu nối. Khách hàng có thể liên hệ bộ phận kỹ thuật hoặc kinh doanh để nhận bản tài liệu kỹ thuật phù hợp với sản phẩm.
Nếu sử dụng STC-3000 để thay thế một bộ điều khiển đang có sẵn trong máy, nên cung cấp model thiết bị cũ, điện áp nguồn, loại cảm biến và hình ảnh sơ đồ đấu dây để được kiểm tra tương thích trước khi mua.
Tài liệu kỹ thuật hiện cung cấp kích thước bằng thông số, chưa cung cấp một bản vẽ cơ khí riêng dạng hình ảnh. Bộ điều khiển có kích thước mặt trước 75 × 34,5 mm, chiều sâu thân máy 85 mm và kích thước lỗ khoét panel 71 × 29 mm.
| Kích thước | Giá trị |
|---|---|
| Chiều dài mặt trước | 75 mm |
| Chiều rộng/cao mặt trước | 34,5 mm |
| Chiều sâu thân máy | 85 mm |
| Lỗ khoét panel | 71 × 29 mm |
Do đó, khi thiết kế mặt tủ hoặc thay thế bộ điều khiển cũ, kỹ thuật viên cần kiểm tra kích thước lỗ khoét thực tế trước khi gia công. Thông số kích thước mặt trước và lỗ lắp đặt được nêu trong tài liệu STC-3000.

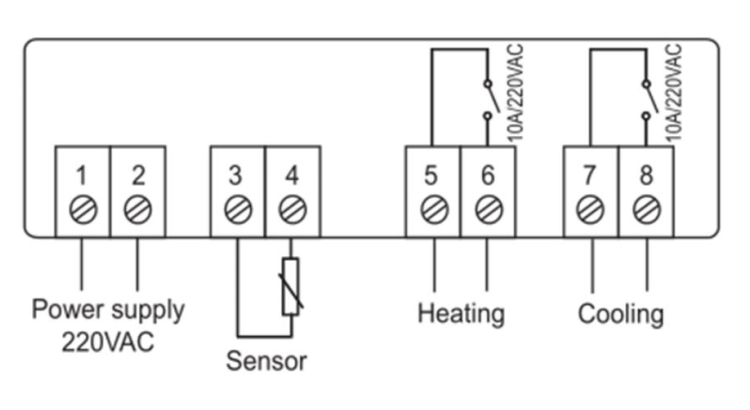

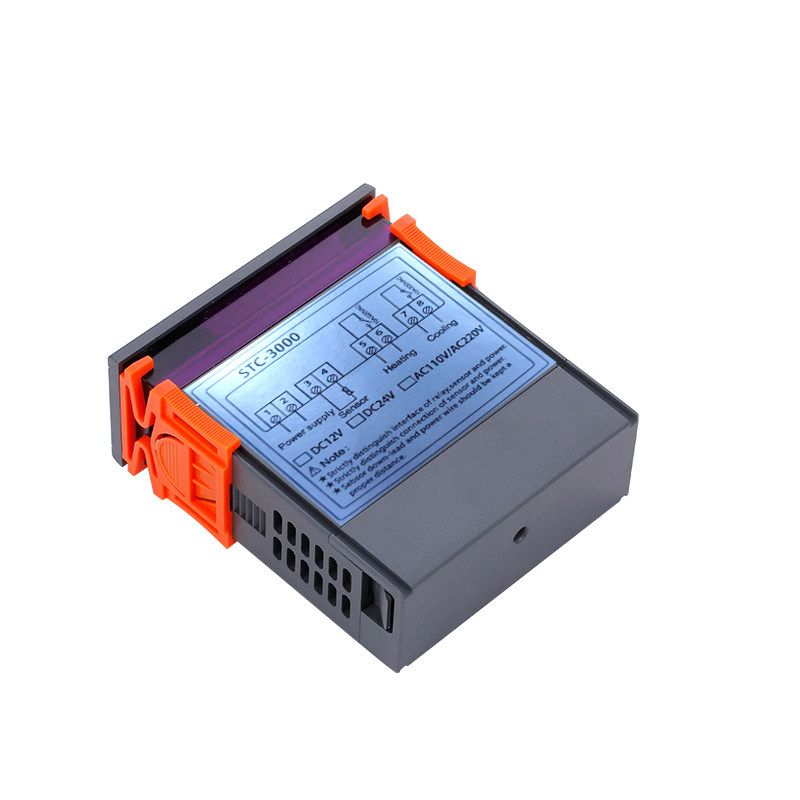

Theo sơ đồ đấu nối, STC-3000 sử dụng tổng cộng 8 đầu nối. Cặp chân 1–2 dùng cho nguồn cấp, cặp chân 3–4 kết nối cảm biến nhiệt độ, cặp chân 5–6 dành cho ngõ ra Heating và cặp chân 7–8 dành cho ngõ ra Cooling.
| Chân | Chức năng |
|---|---|
| 1–2 | Nguồn cấp |
| 3–4 | Cảm biến NTC |
| 5–6 | Relay Heating |
| 7–8 | Relay Cooling |
Relay Heating và Cooling được tài liệu thể hiện ở mức 10A/220VAC. Khi đấu nối tải thực tế, cần kiểm tra dòng điện của thiết bị được điều khiển. Nếu tải có dòng khởi động lớn hoặc công suất vượt khả năng tiếp điểm relay, nên sử dụng contactor hoặc relay trung gian phù hợp thay vì đưa tải công suất lớn trực tiếp qua tiếp điểm của bộ điều khiển.
Tài liệu cũng yêu cầu phân biệt rõ dây cảm biến, dây nguồn và các đầu ra relay, đồng thời phải ngắt nguồn trước khi thay đổi hệ thống dây.
Điều khiển Heating và Cooling: STC-3000 có khả năng điều khiển cả thiết bị sưởi và thiết bị làm lạnh. Khi nhiệt độ giảm xuống bằng hoặc thấp hơn giá trị nhiệt độ cài đặt trừ đi độ chênh nhiệt, bộ điều khiển chuyển sang trạng thái Heating và đóng tiếp điểm relay Heating.
Ở chiều ngược lại, khi nhiệt độ đo được lớn hơn hoặc bằng giá trị cài đặt cộng độ chênh nhiệt, bộ điều khiển chuyển sang trạng thái Cooling và đóng tiếp điểm relay Cooling. Cách vận hành này tạo ra vùng điều khiển có độ trễ, hạn chế việc relay đóng/ngắt liên tục khi nhiệt độ dao động quanh giá trị cài đặt.
Cài đặt nhiệt độ: Tham số F1 dùng để cài đặt nhiệt độ với phạm vi -50,0 đến 99,9°C. Giá trị mặc định trong tài liệu là 10,0°C.
Cài đặt độ chênh nhiệt: F2 cho phép thiết lập độ chênh nhiệt từ 0,1 đến 10,0°C, mặc định 0,5°C. Đây là thông số quan trọng khi sử dụng bộ điều khiển nhiệt độ STC-3000 để tránh thiết bị đóng/ngắt quá thường xuyên.
Độ trễ máy nén: F3 cho phép cài thời gian trễ từ 1 đến 10 phút, mặc định 3 phút. Chức năng này đặc biệt hữu ích khi STC-3000 điều khiển hệ thống lạnh có máy nén.
Hiệu chỉnh nhiệt độ: F4 cho phép hiệu chỉnh sai lệch nhiệt độ trong phạm vi -10,0 đến 10,0°C, giá trị mặc định 0°C.
Chuyển đổi °C/°F: F5 hỗ trợ chuyển đổi giữa đơn vị Celsius và Fahrenheit.
Bảo vệ và cảnh báo: Khi cảm biến bị hở mạch hoặc ngắn mạch, thiết bị hiển thị mã EE, phát cảnh báo và ngừng các trạng thái điều khiển. Khi nhiệt độ vượt quá phạm vi đo, thiết bị hiển thị HH và phát cảnh báo. Sau khi lỗi được xử lý hoặc nhiệt độ trở về phạm vi cho phép, bộ điều khiển có thể trở lại trạng thái hoạt động bình thường.
Với cấu trúc có cả Heating và Cooling, STC-3000 phù hợp hơn với những ứng dụng cần kiểm soát nhiệt độ theo hai hướng. Người mua có thể lựa chọn cấu hình chỉ sử dụng một ngõ ra hoặc sử dụng cả hai ngõ ra tùy theo hệ thống.
1. Điều khiển hai chiều trong một thiết bị: Thay vì chỉ điều khiển làm lạnh hoặc chỉ điều khiển gia nhiệt, STC-3000 có hai ngõ ra Heating và Cooling. Đây là điểm phù hợp với các hệ thống cần duy trì nhiệt độ trong một khoảng nhất định.
2. Hiển thị nhiệt độ rõ ràng: Màn hình LED kỹ thuật số cho phép người vận hành theo dõi nhiệt độ hiện tại trực tiếp tại vị trí lắp đặt.
3. Độ phân giải 0,1°C: Cho phép cài đặt và theo dõi nhiệt độ với bước điều chỉnh nhỏ, phù hợp với nhiều ứng dụng kiểm soát nhiệt độ.
4. Có chức năng trễ máy nén: Thời gian trễ F3 từ 1 đến 10 phút giúp hạn chế việc máy nén bị đóng/ngắt liên tục trong các ứng dụng làm lạnh.
5. Có cảnh báo lỗi cảm biến: Khi đầu dò gặp sự cố hở mạch hoặc ngắn mạch, thiết bị hiển thị EE và chuyển sang trạng thái bảo vệ thay vì tiếp tục điều khiển theo một giá trị nhiệt độ không chính xác.
6. Kích thước lắp đặt nhỏ: Với lỗ khoét panel 71 × 29 mm, STC-3000 thuận tiện tích hợp vào mặt tủ hoặc bảng điều khiển của máy móc.
7. Phù hợp với nhiều nhóm khách hàng: Sản phẩm có thể đáp ứng nhu cầu của kỹ thuật viên bảo trì, đơn vị chế tạo máy, nhà tích hợp hệ thống, bộ phận mua hàng vật tư nhà máy và các đơn vị thương mại thiết bị tự động hóa.
Trước khi mua bộ điều khiển nhiệt độ STC-3000, cần xác định đúng điện áp cấp cho phiên bản sản phẩm. Tài liệu ghi nguồn 110–220VAC ±10%, 50/60Hz và đồng thời đề cập phiên bản DC12V/DC24V, vì vậy không nên mặc định mọi sản phẩm STC-3000 đều sử dụng cùng một loại nguồn.

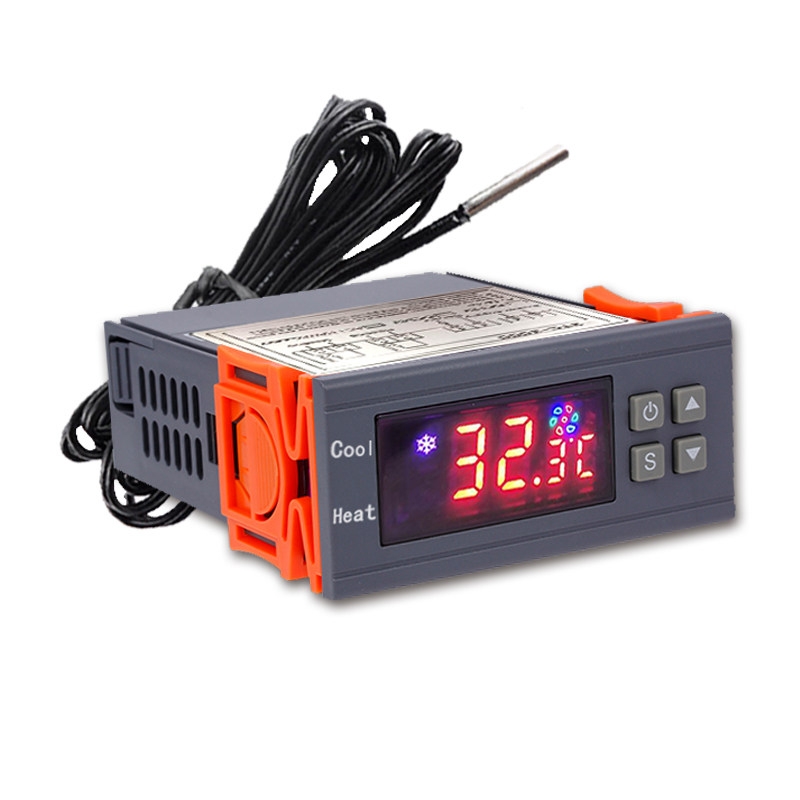

Cần kiểm tra loại cảm biến sử dụng là NTC và chiều dài dây đầu dò. Đối với hệ thống có dây cảm biến chạy gần dây nguồn hoặc dây tải công suất lớn, tài liệu khuyến nghị giữ khoảng cách phù hợp để hạn chế ảnh hưởng nhiễu điện.
Không sử dụng bộ điều khiển trong môi trường quá ẩm, nhiệt độ cao, có nhiễu điện từ mạnh hoặc môi trường ăn mòn mạnh. Khi đấu nối hoặc sửa chữa, phải ngắt nguồn điện hoàn toàn trước khi thao tác.
Ngoài ra, tải thực tế không nên vượt quá khả năng tiếp điểm relay. Thông số 10A/220VAC cần được hiểu là thông số của tiếp điểm relay theo tài liệu, không đồng nghĩa mọi loại tải 10A đều có thể đóng cắt trực tiếp trong mọi điều kiện. Với động cơ, máy nén hoặc tải có dòng khởi động cao, nên cân nhắc sử dụng contactor để tăng độ an toàn và tuổi thọ hệ thống.
Bộ điều khiển nhiệt độ STC-3000 là lựa chọn phù hợp cho các hệ thống cần đo và kiểm soát nhiệt độ bằng cảm biến NTC, đặc biệt khi cần đồng thời điều khiển thiết bị sưởi và làm lạnh. Thiết bị có dải đo -50 đến 99°C, độ phân giải 0,1°C, relay Heating/Cooling 10A/220VAC, chức năng cài đặt độ chênh nhiệt, trễ máy nén, hiệu chỉnh nhiệt độ và cảnh báo lỗi cảm biến.
Đối với kỹ thuật viên, nhà chế tạo máy và bộ phận mua hàng vật tư nhà máy, khi yêu cầu báo giá nên cung cấp đầy đủ model STC-3000, điện áp sử dụng, loại cảm biến, số lượng và yêu cầu tải Heating/Cooling để được tư vấn đúng phiên bản.
Liên hệ ngay để nhận báo giá bộ điều khiển nhiệt độ STC-3000 và được tư vấn kỹ thuật miễn phí, hỗ trợ lựa chọn thiết bị phù hợp với hệ thống kho lạnh, tủ mát, máy ấp, thiết bị gia nhiệt và các ứng dụng điều khiển nhiệt độ khác.
