Bộ điều khiển nhiệt độ độ ẩm STC-3028 tích hợp cảm biến nhiệt độ và độ ẩm, hỗ trợ đo -20~80°C và 0~100%RH. Thiết bị sử dụng nguồn AC 110–220V, hai ngõ ra relay 10A, màn hình LED kép hiển thị °C và %RH, phù hợp điều khiển gia nhiệt, làm lạnh, tạo ẩm hoặc hút ẩm trong kho lạnh, nhà kính, máy ấp, phòng bảo quản và thiết bị công nghiệp.
Bộ điều khiển nhiệt độ độ ẩm STC-3028 là thiết bị chuyên dùng để đo và kiểm soát đồng thời nhiệt độ và độ ẩm trong các hệ thống bảo quản, sản xuất và điều khiển môi trường. Thiết bị sử dụng nguồn AC 110–220V, có màn hình LED kép hiển thị riêng nhiệt độ °C và độ ẩm %RH, cảm biến tích hợp dây dài 1 mét và hai ngõ ra relay công suất 10A.
STC-3028 có dải đo nhiệt độ từ -20°C đến +80°C và dải đo độ ẩm từ 0 đến 100%RH. Nhờ khả năng thiết lập nhiệt độ bắt đầu – dừng và độ ẩm bắt đầu – dừng, thiết bị có thể ứng dụng trong hệ thống gia nhiệt, làm lạnh, tạo ẩm hoặc hút ẩm tùy theo cấu hình thực tế.

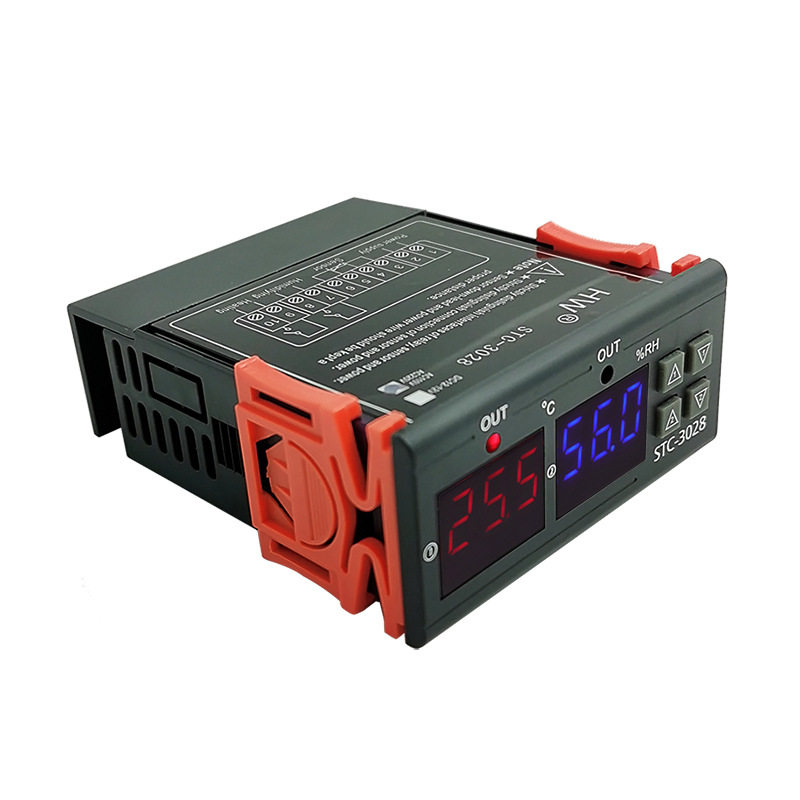

STC-3028 là bộ điều khiển nhiệt độ và độ ẩm dạng kỹ thuật số, được thiết kế để lắp đặt trực tiếp trên mặt tủ, máy móc hoặc bảng điều khiển. Thiết bị có kích thước nhỏ gọn, mặt trước rộng 75 mm và cao 34,5 mm, phù hợp với các tủ điện và thiết bị có không gian lắp đặt hạn chế.

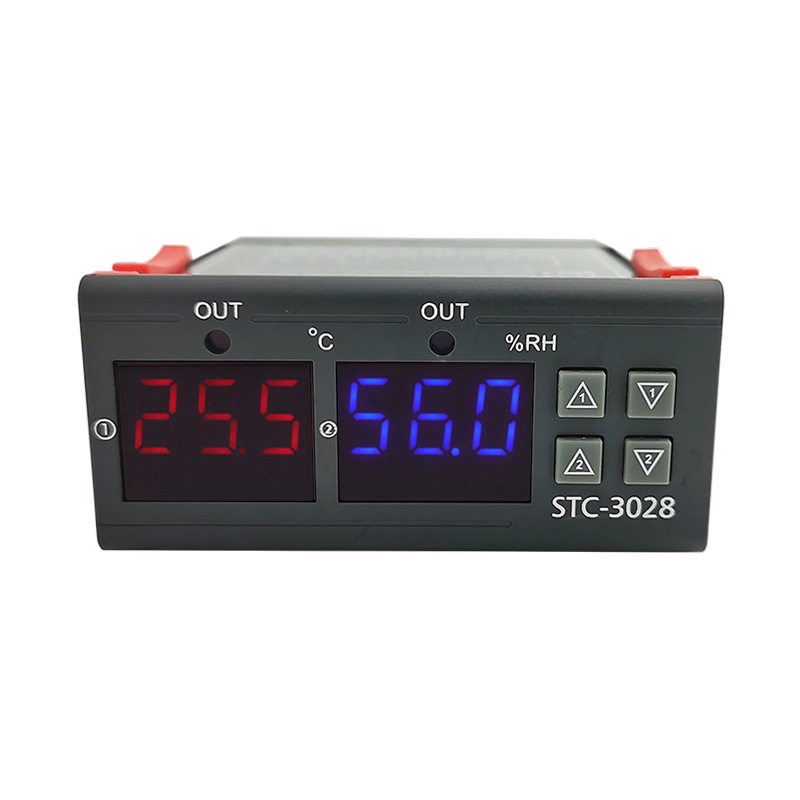

Khác với các bộ điều khiển nhiệt độ thông thường chỉ theo dõi một đại lượng, STC-3028 đồng thời hiển thị nhiệt độ và độ ẩm tương đối. Màn hình bên trái hiển thị nhiệt độ theo °C, trong khi màn hình bên phải hiển thị độ ẩm theo %RH.

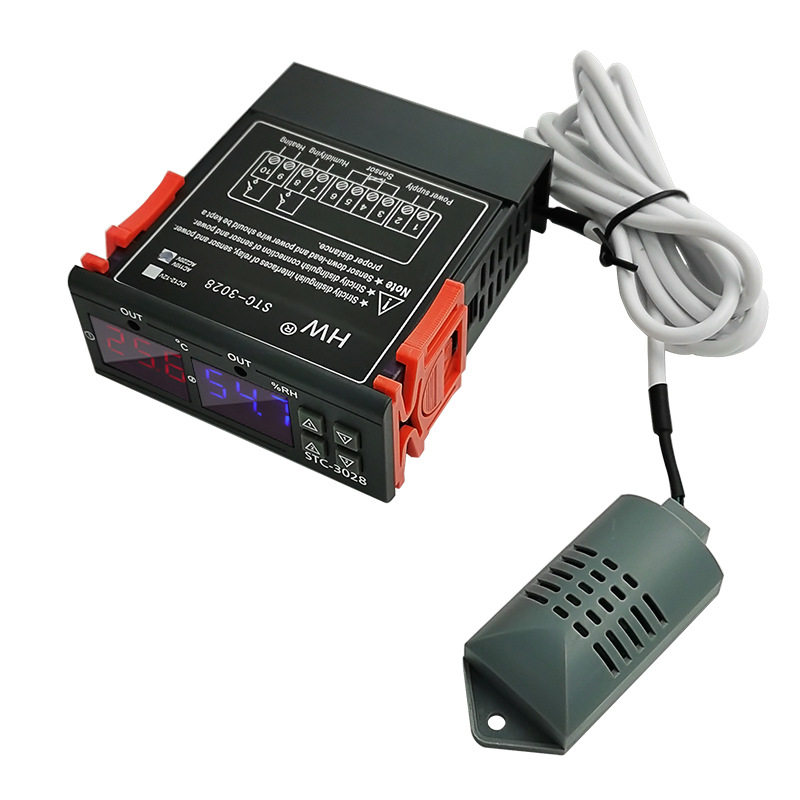

Thiết bị được trang bị cảm biến tích hợp với dây dài 1 mét. Cảm biến này cho phép bộ điều khiển theo dõi điều kiện môi trường tại vị trí cần kiểm soát, từ đó đóng/ngắt các thiết bị thông qua ngõ ra relay.
| Thông số | Giá trị |
|---|---|
| Model | STC-3028 |
| Loại thiết bị | Bộ điều khiển nhiệt độ và độ ẩm |
| Nguồn cấp | AC 110–220V, 50/60Hz |
| Dải đo nhiệt độ | -20°C đến +80°C |
| Dải đo độ ẩm | 0–100%RH |
| Độ chính xác nhiệt độ | ±1°C |
| Độ chính xác độ ẩm | ±0,1%RH |
| Cảm biến | Cảm biến tích hợp nhiệt độ và độ ẩm |
| Chiều dài dây cảm biến | 1 mét |
| Số ngõ ra | 2 ngõ ra relay |
| Công suất tiếp điểm relay | 10A |
| Vật liệu vỏ | Nhựa ABS màu xám, chống cháy |
| Kích thước mặt trước | 75 × 34,5 mm |
| Kích thước sản phẩm | 75 × 34,5 × 85 mm |
| Kích thước lỗ lắp đặt | 71 × 29 mm |
| Khối lượng tịnh | 120 g |
| Khối lượng cả bao bì | 140 g |
Tài liệu kỹ thuật STC-3028 cung cấp thông tin về nguồn cấp, dải đo nhiệt độ, dải đo độ ẩm, độ chính xác, cảm biến, kích thước sản phẩm, sơ đồ đấu nối và phương pháp cài đặt các ngưỡng điều khiển.
Khi mua hàng để thay thế thiết bị đang sử dụng, nên kiểm tra model, điện áp nguồn, loại cảm biến và sơ đồ chân để đảm bảo sản phẩm tương thích với hệ thống hiện tại.

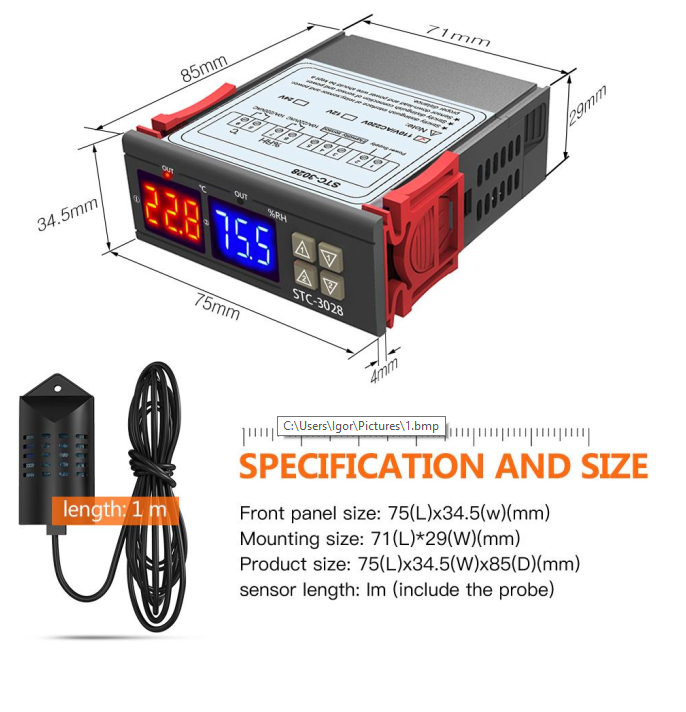

STC-3028 có kích thước mặt trước 75 × 34,5 mm, chiều sâu thân máy 85 mm và kích thước lỗ lắp đặt 71 × 29 mm. Cảm biến đi kèm có dây dài khoảng 1 mét, bao gồm đầu dò.
Với kích thước lắp đặt nhỏ gọn, STC-3028 có thể tích hợp vào mặt tủ điện, tủ điều khiển, máy móc hoặc các thiết bị cần theo dõi nhiệt độ và độ ẩm tại chỗ.

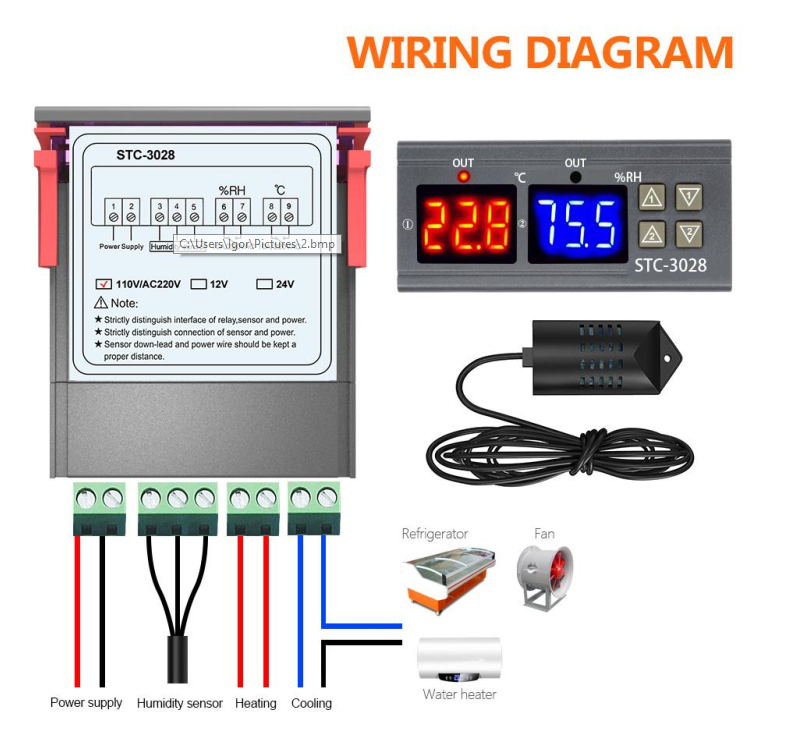

Sơ đồ đấu nối của STC-3028 thể hiện các nhóm đầu nối dành cho nguồn cấp, cảm biến độ ẩm/nhiệt độ và hai ngõ ra điều khiển. Hai ngõ ra có thể được sử dụng để điều khiển các thiết bị tương ứng trong hệ thống như thiết bị gia nhiệt, làm lạnh hoặc thiết bị xử lý độ ẩm.
Hình ảnh đấu nối cũng minh họa các tải thực tế như refrigerator, fan và water heater, cho thấy STC-3028 có thể được tích hợp vào các hệ thống cần điều khiển nhiệt độ hoặc môi trường.
Khi đấu nối thực tế, cần kiểm tra đúng điện áp nguồn và xác định chính xác chân cảm biến, chân relay trước khi cấp điện. Không nên đấu nhầm giữa đầu vào cảm biến và các đầu nối nguồn hoặc ngõ ra.
STC-3028 cho phép người dùng thiết lập nhiệt độ bắt đầu và nhiệt độ dừng để điều khiển thiết bị theo điều kiện nhiệt độ thực tế.
Ví dụ, nếu thiết lập nhiệt độ bắt đầu thấp hơn nhiệt độ dừng, thiết bị có thể được sử dụng cho ứng dụng gia nhiệt. Khi nhiệt độ giảm xuống dưới mức khởi động, relay sẽ tác động để bật thiết bị gia nhiệt; khi nhiệt độ đạt đến mức dừng, relay sẽ ngắt tải.
Ngược lại, khi thiết lập nhiệt độ bắt đầu cao hơn nhiệt độ dừng, thiết bị có thể được sử dụng cho ứng dụng làm lạnh. Khi nhiệt độ tăng đến ngưỡng khởi động, ngõ ra sẽ điều khiển thiết bị làm lạnh; khi nhiệt độ giảm xuống ngưỡng dừng, tải sẽ được ngắt.
| Cấu hình | Ứng dụng | Ví dụ |
|---|---|---|
| Nhiệt độ bắt đầu < nhiệt độ dừng | Gia nhiệt | Bắt đầu 20°C, dừng 25°C |
| Nhiệt độ bắt đầu > nhiệt độ dừng | Làm lạnh | Bắt đầu 30°C, dừng 25°C |
Bên cạnh nhiệt độ, STC-3028 còn có khả năng thiết lập ngưỡng độ ẩm tương đối %RH. Màn hình bên phải hiển thị giá trị độ ẩm thực tế do cảm biến đo được.
Người dùng có thể thiết lập độ ẩm bắt đầu và độ ẩm dừng để điều khiển thiết bị xử lý độ ẩm. Khi độ ẩm thực tế đạt đến ngưỡng cài đặt, relay sẽ điều khiển tải tương ứng theo cấu hình của hệ thống.
Trong tài liệu minh họa, STC-3028 được thể hiện với các ứng dụng Humidity và Dehumidification. Điều này cho phép thiết bị được sử dụng cho hệ thống tạo ẩm hoặc hút ẩm tùy theo cách cài đặt ngưỡng điều khiển.
| Chức năng | Đại lượng theo dõi | Thiết bị có thể điều khiển |
|---|---|---|
| Tạo ẩm | %RH | Máy tạo ẩm, phun sương |
| Hút ẩm | %RH | Máy hút ẩm, quạt thông gió |
| Gia nhiệt | °C | Điện trở nhiệt, bóng sưởi, bộ gia nhiệt |
| Làm lạnh | °C | Quạt, thiết bị lạnh, máy nén thông qua mạch điều khiển phù hợp |
Một ưu điểm hữu ích của STC-3028 là hỗ trợ hiệu chỉnh giá trị đo. Trong trường hợp nhiệt độ hoặc độ ẩm hiển thị có sai lệch so với thiết bị đo tham chiếu, người dùng có thể thực hiện hiệu chỉnh thông số.
Chức năng hiệu chỉnh nhiệt độ có giá trị mặc định là 0,0°C. Giá trị hiệu chỉnh có thể được điều chỉnh theo bước 0,1°C bằng các phím UP và DOWN.
Đối với độ ẩm, giá trị hiệu chỉnh mặc định là 0,0%RH và có thể điều chỉnh theo bước 0,1%RH. Chức năng này giúp người vận hành cân chỉnh thiết bị phù hợp hơn với điều kiện thực tế của hệ thống.
Đo đồng thời nhiệt độ và độ ẩm: STC-3028 tích hợp hai chức năng trong cùng một thiết bị, giúp giảm số lượng bộ điều khiển cần lắp đặt trên tủ hoặc máy.
Màn hình LED kép: Hai màn hình hiển thị riêng biệt giúp người vận hành quan sát nhanh nhiệt độ và độ ẩm mà không cần chuyển đổi màn hình.
Dải đo rộng: Dải nhiệt độ -20 đến +80°C và độ ẩm 0–100%RH phù hợp với nhiều môi trường công nghiệp và dân dụng.
Hai ngõ ra relay: Hai ngõ ra cho phép điều khiển các thiết bị khác nhau tùy theo cấu hình ứng dụng, chẳng hạn như thiết bị gia nhiệt, làm lạnh, tạo ẩm hoặc hút ẩm.
Hỗ trợ hiệu chỉnh: Người dùng có thể hiệu chỉnh riêng giá trị nhiệt độ và độ ẩm để phù hợp hơn với thiết bị đo tham chiếu.
Thiết kế nhỏ gọn: Kích thước mặt trước 75 × 34,5 mm và lỗ lắp đặt 71 × 29 mm giúp dễ dàng tích hợp vào tủ điều khiển và thiết bị máy.
Cảm biến dây dài 1 mét: Cảm biến tích hợp đi kèm dây dài 1 mét, thuận tiện bố trí đầu dò tại vị trí cần giám sát.
STC-3028 sử dụng nguồn AC 110–220V, 50/60Hz theo tài liệu kỹ thuật. Cần kiểm tra đúng điện áp nguồn trước khi cấp điện cho thiết bị.
Cảm biến có dây dài 1 mét nên cần lựa chọn vị trí lắp đặt phù hợp. Không nên đặt cảm biến ở vị trí chịu tác động trực tiếp của nguồn nhiệt, hơi nước hoặc luồng khí bất thường nếu vị trí đó không đại diện cho điều kiện môi trường cần kiểm soát.
Dây cảm biến nên được bố trí cách xa dây nguồn và dây tải công suất lớn nhằm hạn chế ảnh hưởng của nhiễu điện đến tín hiệu đo.
Relay có thông số tiếp điểm 10A. Đối với tải lớn, tải cảm, máy nén hoặc động cơ có dòng khởi động cao, nên sử dụng contactor hoặc relay trung gian để đóng cắt tải chính thay vì đưa tải trực tiếp qua tiếp điểm của bộ điều khiển.
Khi đấu nối hoặc sửa chữa, cần ngắt hoàn toàn nguồn điện. Kiểm tra kỹ các chân nguồn, cảm biến và relay trước khi vận hành.
Bộ điều khiển nhiệt độ độ ẩm STC-3028 là giải pháp phù hợp cho các hệ thống cần đồng thời giám sát và điều khiển nhiệt độ cùng độ ẩm. Thiết bị có dải đo nhiệt độ -20 đến +80°C, độ ẩm 0–100%RH, màn hình LED kép, cảm biến dây dài 1 mét và hai ngõ ra relay 10A.
Nhờ khả năng thiết lập ngưỡng nhiệt độ và độ ẩm, STC-3028 có thể ứng dụng trong kho lạnh, nhà kính, máy ấp trứng, phòng bảo quản, kho nông sản, hệ thống tạo ẩm, hút ẩm, thiết bị sưởi và hệ thống làm lạnh.
Sản phẩm đặc biệt phù hợp với kỹ thuật viên, nhà chế tạo máy, bộ phận bảo trì nhà máy và đơn vị thương mại đang tìm kiếm bộ điều khiển nhiệt độ độ ẩm 220V nhỏ gọn, dễ lắp đặt và có khả năng điều khiển hai ngõ ra.
Liên hệ ngay để nhận báo giá STC-3028 và được tư vấn kỹ thuật miễn phí. Khi yêu cầu báo giá, vui lòng cung cấp số lượng, điện áp sử dụng và ứng dụng thực tế để được tư vấn cấu hình phù hợp.
