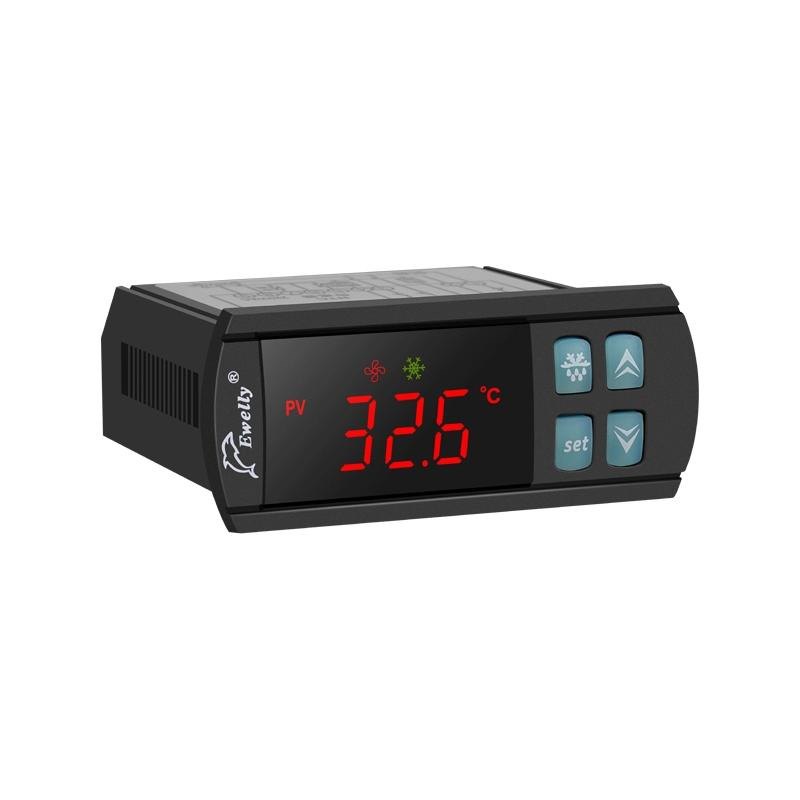

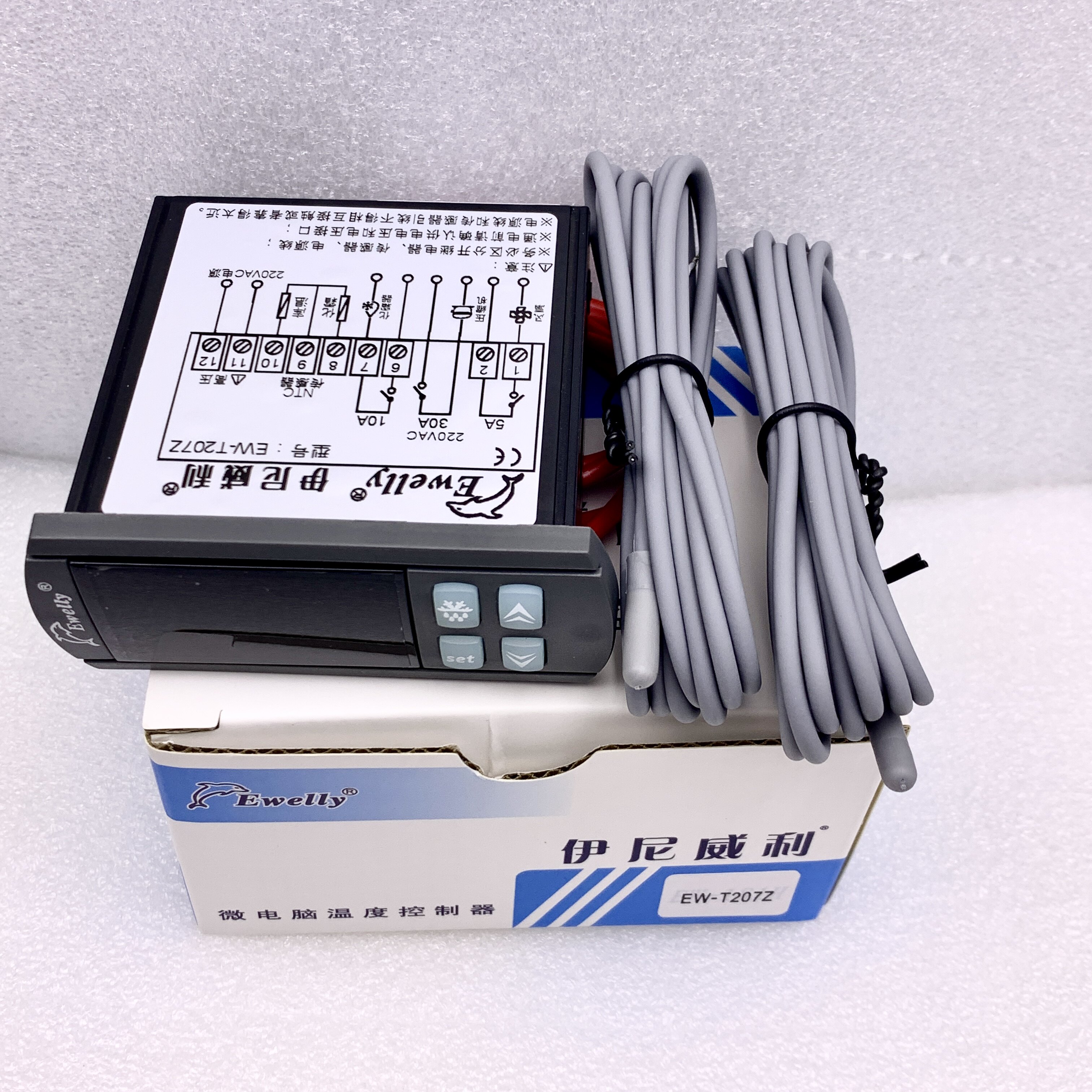

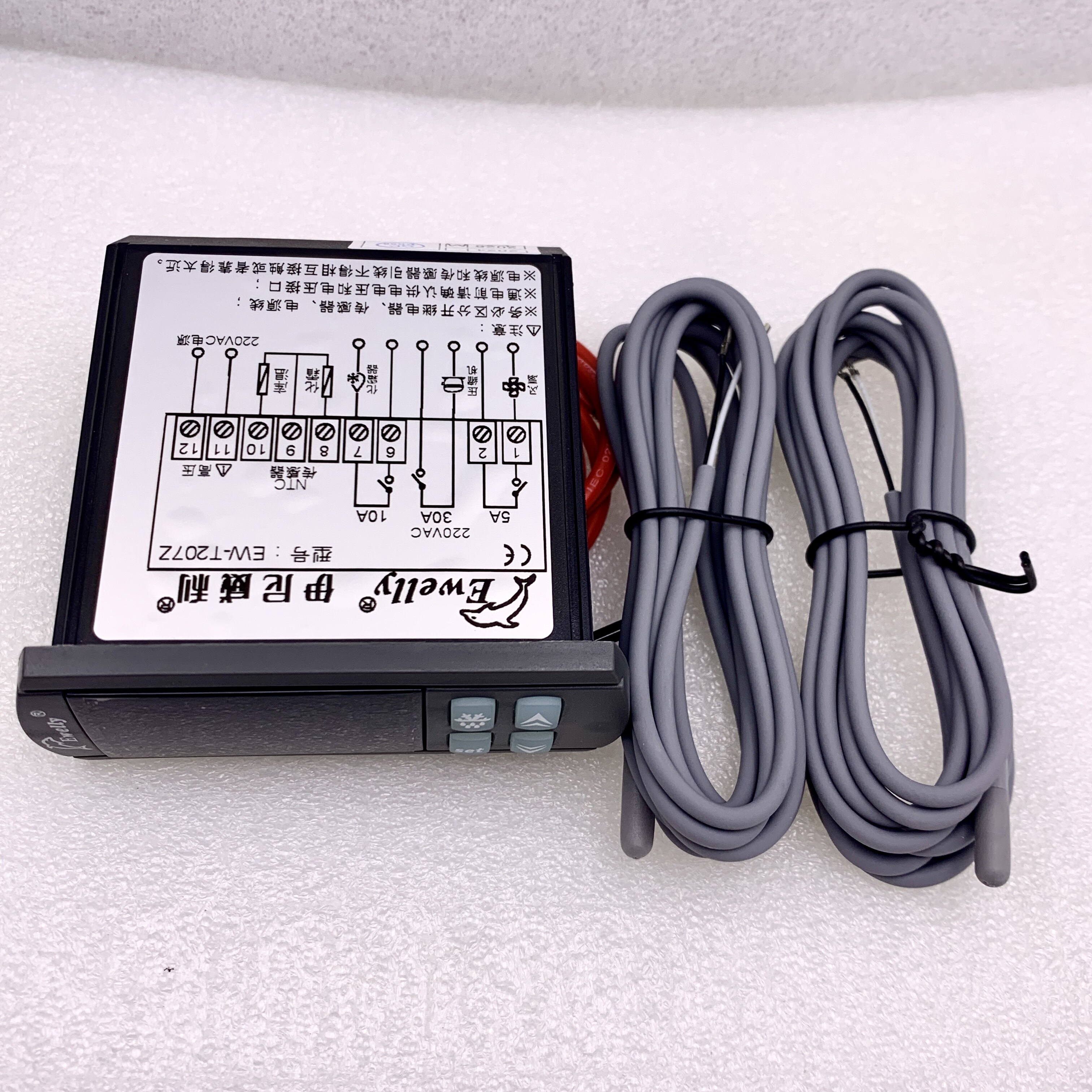

Bộ điều khiển nhiệt độ EW-T207Z Ewelly chuyên dùng cho hệ thống lạnh, kho lạnh, tủ đông và tủ trưng bày. Thiết bị sử dụng 2 cảm biến NTC, điều khiển độc lập máy nén 30A, xả đá 10A và quạt 5A, hỗ trợ chu kỳ xả đá, bảo vệ trễ máy nén, điều khiển quạt và hiệu chỉnh nhiệt độ. Màn hình hiển thị rõ ràng, độ phân giải 0,1°C, phù hợp cho kỹ thuật viên và hệ thống lạnh thương mại.
Bộ điều khiển nhiệt độ EW-T207Z là bộ điều khiển nhiệt độ chuyên dụng của Ewelly dành cho các hệ thống lạnh cần quản lý đồng thời máy nén, xả đá và quạt. Thiết bị sử dụng nguồn AC220V, hai cảm biến NTC cho nhiệt độ phòng và nhiệt độ xả đá, đồng thời tích hợp nhiều chức năng dành riêng cho hệ thống lạnh như bảo vệ trễ máy nén, điều khiển chu kỳ xả đá, nhiệt độ kết thúc xả đá và điều khiển quạt.
Với 3 ngõ ra điều khiển riêng biệt, EW-T207Z phù hợp cho kho lạnh, tủ đông, tủ mát, tủ trưng bày siêu thị và nhiều thiết bị lạnh thương mại. Theo tài liệu kỹ thuật, ngõ ra máy nén có định mức 30A/220VAC, ngõ ra xả đá 10A/220VAC và ngõ ra quạt 5A/220VAC.
EW-T207Z là bộ điều khiển nhiệt độ kỹ thuật số được thiết kế theo hướng chuyên dụng cho hệ thống lạnh. Khác với các bộ điều khiển nhiệt độ chỉ có một ngõ ra điều khiển tải, EW-T207Z có khả năng quản lý ba nhóm thiết bị quan trọng trong hệ thống gồm máy nén, hệ thống xả đá và quạt.
Thiết bị sử dụng hai cảm biến NTC: một cảm biến nhiệt độ phòng và một cảm biến nhiệt độ xả đá. Nhờ hai tín hiệu nhiệt độ này, bộ điều khiển có thể thực hiện các thuật toán điều khiển lạnh và xả đá phù hợp với trạng thái thực tế của hệ thống.
Trang sản phẩm của Ewelly cũng xác định EW-T207Z là bộ điều khiển nhiệt độ đa chức năng cho thiết bị lạnh như tủ đảo, tủ trưng bày, tủ có rèm khí, tủ lạnh và tủ đông. Thiết bị hỗ trợ nhiều chế độ điều khiển quạt và các chức năng quản lý xả đá.
| Thông số | Giá trị |
|---|---|
| Model | EW-T207Z |
| Thương hiệu | Ewelly |
| Điện áp hoạt động | AC220V ±10%, 50/60Hz |
| Ngõ ra máy nén | 30A/220VAC |
| Ngõ ra xả đá | 10A/220VAC |
| Ngõ ra quạt | 5A/220VAC |
| Công suất tiêu thụ | ≤3W |
| Môi trường làm việc | -10°C đến 50°C, RH≤90% |
| Dải điều khiển | -50 đến 50°C / -50 đến 123°F |
| Độ phân giải | 0,1°C / 1°F |
| Độ chính xác | ±0,5°C / ±2°F |
| Cảm biến đầu vào | 1 cảm biến NTC nhiệt độ phòng + 1 cảm biến NTC xả đá |
| Chiều dài cảm biến | 2m |
| Kích thước tổng thể | 83 × 35 × 77 mm |
| Kích thước lỗ lắp | 71 × 29 mm |
Các thông số trên được lấy theo tài liệu hướng dẫn EW-T207Z phiên bản EW-T207Z-542-V1.2 do nhà sản xuất cung cấp.
Khách hàng có thể tham khảo tài liệu hướng dẫn sử dụng để kiểm tra thông số, sơ đồ đấu nối, cách cài đặt nhiệt độ, các thông số xả đá, điều khiển quạt và xử lý lỗi.
Tải hướng dẫn sử dụng EW-T207Z PDF
EW-T207Z có kích thước tổng thể 83 × 35 × 77 mm và kích thước lỗ lắp mặt tủ 71 × 29 mm. Đây là thông số quan trọng khi thay thế bộ điều khiển cũ hoặc thiết kế mặt tủ mới.

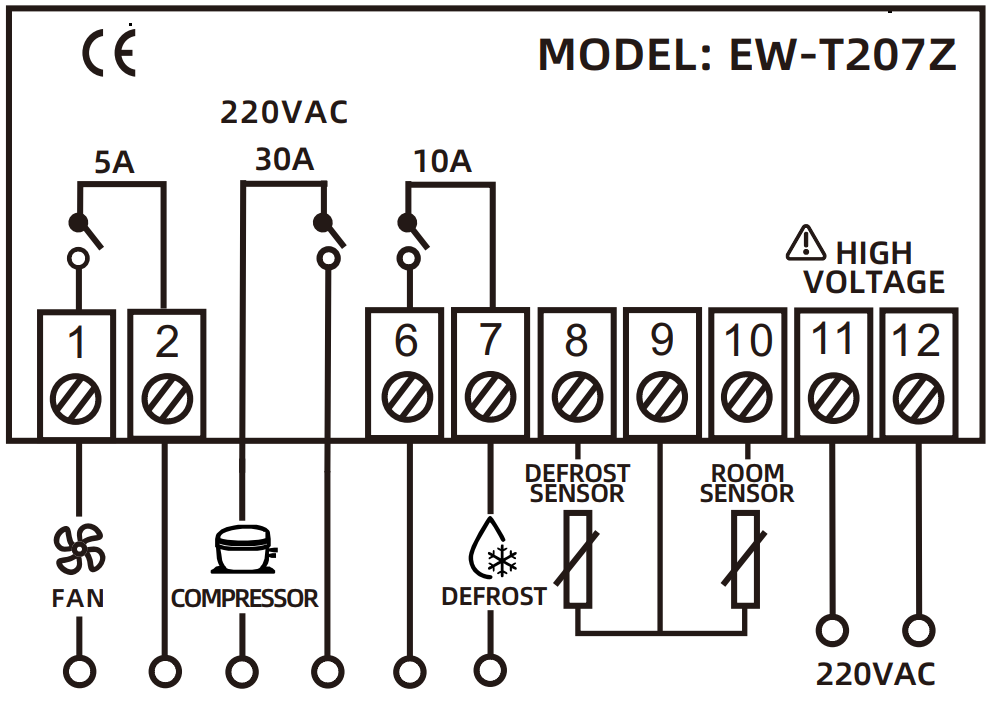

EW-T207Z sử dụng các đầu nối riêng cho nguồn, quạt, máy nén, xả đá và hai cảm biến NTC. Theo sơ đồ đấu nối trong tài liệu, các ngõ ra được phân chia rõ ràng: ngõ ra quạt 5A, máy nén 30A và xả đá 10A. Hai đầu vào cảm biến được sử dụng cho cảm biến nhiệt độ phòng và cảm biến xả đá.
Khi lắp đặt, cần đảm bảo điện áp cấp đúng yêu cầu AC220V ±10%, đồng thời đi dây cảm biến tránh xa dây nguồn để hạn chế nhiễu. Tài liệu cũng yêu cầu phân biệt chính xác các đầu nối trước khi cấp điện.
Điều khiển máy nén: ở chế độ làm lạnh, khi nhiệt độ hiện tại đạt đến mức nhiệt độ cài đặt cộng với độ chênh lệch nhiệt độ d và thời gian trễ Pt đã kết thúc, relay máy nén đóng và máy nén hoạt động. Khi nhiệt độ giảm xuống bằng hoặc thấp hơn nhiệt độ cài đặt, relay máy nén ngắt.
Điều khiển xả đá: EW-T207Z có thể điều khiển quá trình xả đá dựa trên chu kỳ, nhiệt độ kết thúc xả đá hoặc thao tác xả đá cưỡng bức. Khi điều kiện xả đá được đáp ứng, relay xả đá hoạt động; quá trình sẽ kết thúc khi thời gian xả đá hết hoặc nhiệt độ cảm biến xả đá vượt qua nhiệt độ kết thúc được cài đặt.
Bảo vệ máy nén: thông số Pt cho phép thiết lập thời gian trễ bảo vệ máy nén trong khoảng 1 đến 10 phút theo bảng thông số của tài liệu. Điều này giúp hạn chế việc máy nén đóng/ngắt liên tục trong quá trình điều khiển.
Điều khiển quạt: EW-T207Z hỗ trợ nhiều chế độ vận hành quạt, bao gồm điều khiển theo trạng thái hệ thống và các chế độ liên quan đến quá trình xả đá hoặc máy nén.
Hiển thị nhiệt độ: thiết bị có độ phân giải 0,1°C và độ chính xác ±0,5°C. Người vận hành có thể xem nhiệt độ hiện tại, nhiệt độ cài đặt và nhiệt độ cảm biến xả đá trực tiếp trên bộ điều khiển.
Hiệu chỉnh nhiệt độ: EW-T207Z cho phép hiệu chỉnh nhiệt độ cảm biến phòng và cảm biến xả đá thông qua các tham số CA và Cb. Tài liệu quy định phạm vi hiệu chỉnh từ -15 đến +15°C.
Chức năng cảnh báo và xử lý lỗi: khi nhiệt độ phòng quá cao, quá thấp hoặc cảm biến bị hở/ngắn mạch, thiết bị có thể hiển thị các mã cảnh báo và chuyển sang chế độ vận hành lỗi tương ứng.
Nhà sản xuất xác định EW-T207Z phù hợp với các thiết bị như tủ đảo, tủ trưng bày, tủ có rèm khí, tủ lạnh và tủ đông.
Để thay đổi nhiệt độ điều khiển, nhấn phím SET để hiển thị nhiệt độ cài đặt, sau đó sử dụng phím UP hoặc DOWN để thay đổi giá trị. Có thể giữ phím UP hoặc DOWN để điều chỉnh nhanh.
Để truy cập menu tham số, nhấn giữ SET khoảng 6 giây cho đến khi màn hình hiển thị PA, sau đó nhập mật khẩu bằng phím UP/DOWN. Sau khi xác nhận, có thể lần lượt lựa chọn và điều chỉnh các tham số bằng SET, UP và DOWN.
Thiết bị cũng có chức năng khôi phục thông số cài đặt. Trong chế độ hoạt động bình thường, giữ phím UP hoặc DOWN từ 10 giây trở lên để đưa các thông số về cài đặt nhà máy. Người dùng nên ghi lại các thông số đang sử dụng trước khi thực hiện thao tác này.
EW-T207Z làm việc với nguồn AC220V ±10%, vì vậy cần kiểm tra điện áp trước khi cấp nguồn. Dây cảm biến nên được bố trí cách xa dây nguồn để hạn chế nhiễu tín hiệu. Các đầu nối cần được xác định chính xác theo sơ đồ trước khi cấp điện.
Mặc dù tài liệu công bố ngõ ra máy nén ở mức 30A/220VAC, khi điều khiển máy nén có dòng khởi động lớn hoặc tải có đặc tính cảm, cần đánh giá dòng khởi động thực tế của thiết bị. Với hệ thống công suất lớn, nên sử dụng contactor hoặc relay trung gian phù hợp để tăng độ an toàn và độ bền cho hệ thống điều khiển.
Cảm biến cần được lắp đúng vị trí, dây cảm biến phải được đấu chắc chắn và tránh đi chung với đường dây công suất. Khi nhiệt độ hiển thị sai lệch lớn, tài liệu khuyến nghị kiểm tra vị trí cảm biến, chiều dài dây nối, tiếp xúc tại đầu nối, khả năng chống nước/chống ẩm và tình trạng cảm biến.
Kỹ thuật viên điện lạnh: phù hợp khi cần thay thế bộ điều khiển cho tủ đông, tủ mát, kho lạnh hoặc thiết bị lạnh thương mại có yêu cầu điều khiển máy nén, quạt và xả đá.
Bộ phận mua hàng nhà máy: phù hợp để lựa chọn linh kiện thay thế hoặc xây dựng hệ thống điều khiển cho thiết bị lạnh trong nhà máy thực phẩm, kho bảo quản và dây chuyền sản xuất.
Đơn vị chế tạo máy/OEM: có thể sử dụng EW-T207Z làm bộ điều khiển nhiệt độ tích hợp trong tủ lạnh, tủ đông, tủ trưng bày và các thiết bị lạnh chuyên dụng.
Đơn vị thương mại và trung gian: sản phẩm có nhóm ứng dụng rõ ràng trong lĩnh vực điều khiển lạnh, thuận tiện cung cấp cho các cửa hàng điện lạnh, đơn vị bảo trì và nhà thầu M&E.
Bộ điều khiển nhiệt độ EW-T207Z Ewelly là lựa chọn phù hợp cho các hệ thống lạnh cần điều khiển đồng thời máy nén, quạt và xả đá. Thiết bị sử dụng hai cảm biến NTC, có độ phân giải 0,1°C, hỗ trợ bảo vệ trễ máy nén, nhiều chế độ điều khiển quạt và chức năng xả đá theo thời gian hoặc nhiệt độ.
Với cấu hình 3 ngõ ra 30A/220VAC, 10A/220VAC và 5A/220VAC, EW-T207Z đặc biệt phù hợp cho tủ đông, tủ mát, kho lạnh và các thiết bị lạnh thương mại. Khi lựa chọn sản phẩm, người dùng nên đối chiếu sơ đồ đấu nối, dòng tải thực tế và yêu cầu của hệ thống để đảm bảo thiết bị hoạt động an toàn, ổn định.
Nếu cần tư vấn EW-T207Z cho máy nén, quạt, điện trở xả đá hoặc cần kiểm tra sơ đồ thay thế bộ điều khiển đang sử dụng, hãy cung cấp model bộ điều khiển hiện tại và thông số tải để được đối chiếu.
