Bộ điều khiển nhiệt độ EW-183 Ewelly sử dụng nguồn 220VAC, dải điều khiển rộng -50~80°C, relay 10A/220VAC và cảm biến NTC 20K. Thiết bị hỗ trợ cả làm lạnh và gia nhiệt, có bảo vệ trễ máy nén, giới hạn nhiệt độ, hiệu chỉnh nhiệt độ, chênh lệch nhiệt và cảnh báo lỗi cảm biến. Phù hợp kho lạnh, tủ đông, chiller, máy lạnh và thiết bị gia nhiệt.
Bộ điều khiển nhiệt độ EW-183 là bộ điều khiển nhiệt độ điện tử Ewelly sử dụng cảm biến NTC 20K, được thiết kế để kiểm soát nhiệt độ cho các hệ thống làm lạnh và gia nhiệt. Thiết bị sử dụng nguồn AC220V, relay đầu ra 10A/220VAC và có dải điều khiển rộng từ -50°C đến 80°C.
EW-183 hỗ trợ hai chế độ làm lạnh và gia nhiệt, đồng thời tích hợp các chức năng như bảo vệ trễ máy nén, giới hạn nhiệt độ thấp và cao, hiệu chỉnh nhiệt độ, cài đặt chênh lệch nhiệt và cảnh báo khi cảm biến gặp sự cố. Đây là lựa chọn phù hợp cho kho lạnh, tủ đông, tủ mát, chiller, máy làm lạnh hồ hải sản và nhiều thiết bị điều khiển nhiệt độ khác.

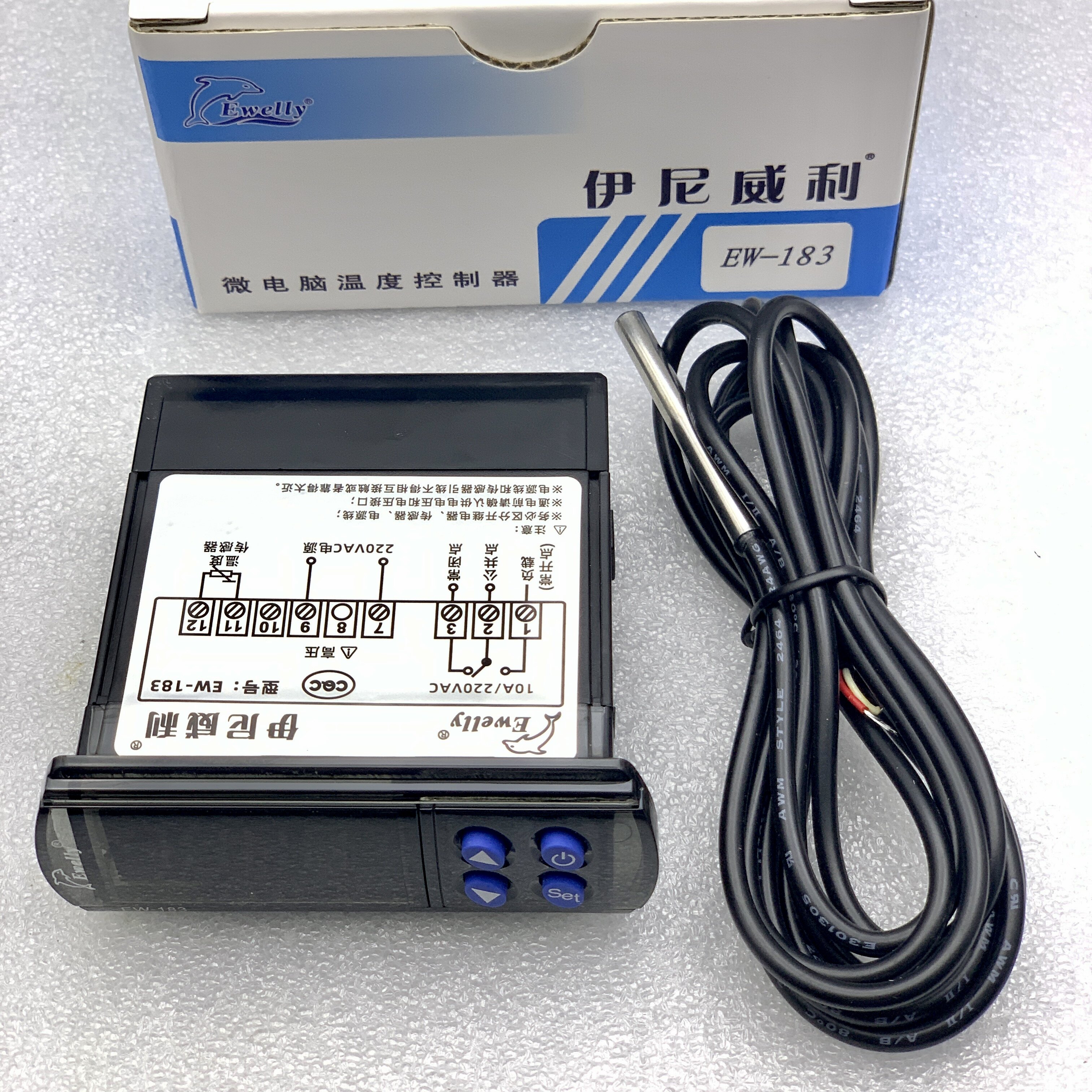

EW-183 thuộc dòng bộ điều khiển nhiệt độ kỹ thuật số của Ewelly. Sản phẩm sử dụng một cảm biến nhiệt độ NTC 20K dài tiêu chuẩn 2m để đo nhiệt độ thực tế và điều khiển tải thông qua relay.
Điểm đáng chú ý của EW-183 là khả năng chuyển đổi giữa hai chế độ Cooling và Heating. Ở chế độ làm lạnh, bộ điều khiển kích relay khi nhiệt độ thực tế tăng cao hơn nhiệt độ cài đặt theo giá trị chênh lệch nhiệt. Ở chế độ gia nhiệt, relay được kích khi nhiệt độ thực tế thấp hơn nhiệt độ cài đặt theo giá trị chênh lệch đã thiết lập.
Thiết kế dạng gắn mặt tủ với kích thước lỗ lắp 71 × 29mm giúp EW-183 thuận tiện tích hợp vào các tủ điện, tủ lạnh, máy làm lạnh và thiết bị điều khiển nhiệt độ có sẵn.
| Thông số | Chi tiết |
|---|---|
| Model | EW-183 |
| Thương hiệu | Ewelly |
| Điện áp hoạt động | AC220V ±10%, 50/60Hz |
| Relay đầu ra | 10A/220VAC |
| Công suất tiêu thụ | ≤3W |
| Môi trường làm việc | -10°C đến 50°C, RH≤90% |
| Dải điều khiển | -50°C đến 80°C |
| Độ phân giải | 1°C |
| Độ chính xác | ±1°C |
| Đầu vào | 1 cảm biến nhiệt độ NTC |
| Loại cảm biến | NTC 20K |
| Chiều dài cảm biến | 2m |
| Chế độ điều khiển | Làm lạnh / Gia nhiệt |
| Bảo vệ trễ máy nén | 0~10 phút |
| Chênh lệch nhiệt độ | 1~15°C |
| Hiệu chỉnh nhiệt độ | -15~15°C |
| Đơn vị nhiệt độ | °C / °F |
| Kích thước tổng thể | 82 × 35 × 70mm |
| Kích thước lỗ lắp | 71 × 29mm |
Các thông số trên được lấy theo tài liệu hướng dẫn EW-183. Manual xác nhận nguồn AC220V ±10%, relay 10A/220VAC, dải điều khiển -50~80°C, cảm biến NTC20K × 2m, kích thước 82 × 35 × 70mm và lỗ lắp 71 × 29mm.
Tài liệu hướng dẫn EW-183 cung cấp thông tin về thông số kỹ thuật, cách cài đặt nhiệt độ, cài đặt tham số, sơ đồ đấu nối, chức năng làm lạnh/gia nhiệt và hướng dẫn xử lý các lỗi thường gặp.
Để vào menu cài đặt tham số, người dùng nhấn giữ phím Set khoảng 6 giây cho đến khi màn hình hiển thị HC. Sau đó nhấn Set để lần lượt lựa chọn các tham số HC, LS, HS, Pt, CA, d và CF.
EW-183 được thiết kế để lắp âm mặt tủ. Khi gia công mặt tủ, kích thước lỗ khoét cần được thực hiện theo thông số 71 × 29mm và nên đối chiếu trực tiếp với sản phẩm thực tế trước khi gia công.

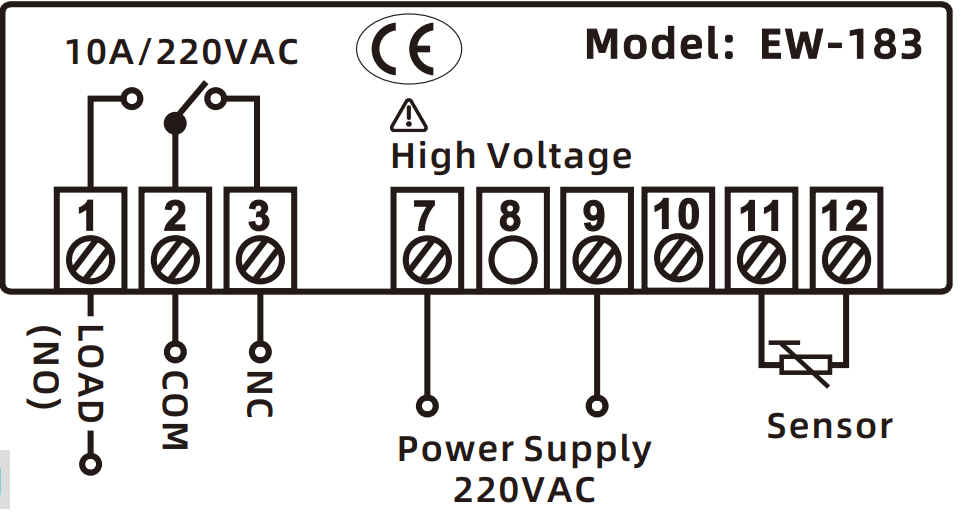

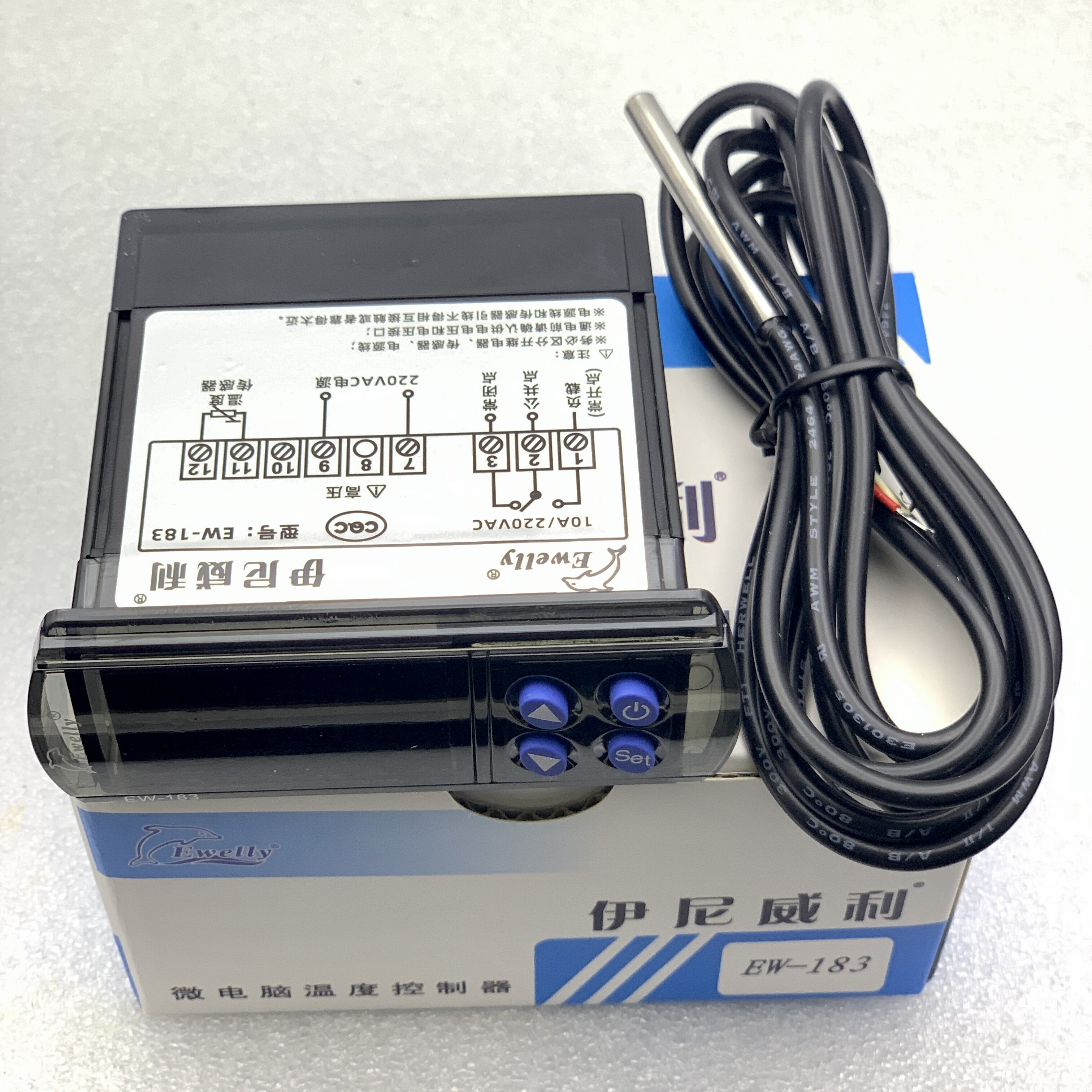

Theo sơ đồ đấu nối của EW-183, các chân 1, 2 và 3 là tiếp điểm relay với cấu hình NO, COM và NC. Nguồn cấp 220VAC được kết nối tại các chân nguồn tương ứng trên thiết bị, trong khi cảm biến nhiệt độ được kết nối vào cặp chân cảm biến.
Relay của EW-183 có định mức 10A/220VAC. Đối với máy nén hoặc tải có dòng khởi động lớn, nên sử dụng contactor hoặc relay trung gian phù hợp để bảo vệ tiếp điểm của bộ điều khiển và tăng độ tin cậy của hệ thống.
Điều khiển làm lạnh: Khi nhiệt độ thực tế lớn hơn hoặc bằng nhiệt độ cài đặt cộng giá trị chênh lệch nhiệt d và thời gian trễ Pt đã hết, relay máy nén đóng và đèn báo làm lạnh hoạt động.
Khi nhiệt độ thực tế giảm xuống bằng hoặc thấp hơn nhiệt độ cài đặt, relay máy nén ngắt và đèn báo làm lạnh tắt.
Điều khiển gia nhiệt: Khi nhiệt độ thực tế nhỏ hơn hoặc bằng nhiệt độ cài đặt trừ giá trị chênh lệch nhiệt d và thời gian trễ Pt đã hết, relay thiết bị gia nhiệt đóng. Khi nhiệt độ đạt hoặc vượt nhiệt độ cài đặt, relay gia nhiệt ngắt.
Chọn Cooling hoặc Heating: Tham số HC cho phép lựa chọn chế độ làm lạnh C hoặc gia nhiệt H. Đây là chức năng giúp một model có thể sử dụng cho cả hệ thống tạo lạnh và thiết bị gia nhiệt.
Bảo vệ trễ máy nén: Tham số Pt cho phép thiết lập thời gian trễ từ 0 đến 10 phút. Chức năng này giúp hạn chế tình trạng máy nén đóng/ngắt liên tục trong thời gian ngắn.
Giới hạn nhiệt độ thấp: Tham số LS cho phép giới hạn mức nhiệt độ thấp nhất mà người vận hành có thể cài đặt.
Giới hạn nhiệt độ cao: Tham số HS cho phép giới hạn mức nhiệt độ cao nhất có thể cài đặt.
Chênh lệch nhiệt độ: Tham số d có phạm vi 1~15°C, cho phép thiết lập khoảng chênh giữa nhiệt độ bật và tắt tải. Đây là thông số quan trọng để tránh thiết bị đóng/ngắt quá thường xuyên.
Hiệu chỉnh nhiệt độ: Tham số CA cho phép hiệu chỉnh giá trị nhiệt độ trong khoảng -15~15°C khi cần bù sai lệch giữa giá trị đo và giá trị thực tế.
Chuyển đổi °C/°F: EW-183 hỗ trợ lựa chọn đơn vị nhiệt độ Celsius hoặc Fahrenheit thông qua tham số CF.
Cảnh báo lỗi cảm biến: Khi cảm biến bị hở mạch hoặc ngắn mạch, màn hình hiển thị mã E1. Tài liệu hướng dẫn yêu cầu kiểm tra kết nối cảm biến hoặc thay cảm biến nếu cần.
Manual xác nhận các chức năng điều khiển làm lạnh và gia nhiệt, trong đó chế độ C dùng cho cooling và H dùng cho heating; quá trình đóng/ngắt relay được thực hiện dựa trên nhiệt độ cài đặt, chênh lệch nhiệt và thời gian trễ Pt. :chatgpt-content-reference{index="4"}
Nhà sản xuất xác định EW-183 phù hợp cho freezer, refrigeration cabinet, seafood fish pond machine, chiller và heating equipment. :chatgpt-content-reference{index="5"}
Để thay đổi nhiệt độ cài đặt, nhấn phím Set để hiển thị giá trị nhiệt độ đặt, sau đó sử dụng phím Up hoặc Down để điều chỉnh. Có thể giữ phím Up hoặc Down để thay đổi giá trị nhanh hơn.
Để vào menu tham số, giữ phím Set khoảng 6 giây cho đến khi hiển thị HC. Sau đó nhấn Set để lần lượt chuyển qua các tham số HC, LS, HS, Pt, CA, d và CF. Dùng phím Up hoặc Down để thay đổi giá trị.
Các giá trị mặc định trong tài liệu gồm chế độ C, giới hạn thấp -40°C, giới hạn cao 80°C, thời gian trễ 1 phút, hiệu chỉnh 0°C và chênh lệch nhiệt 2°C. Người vận hành nên chỉ thay đổi những tham số cần thiết để tránh ảnh hưởng đến hoạt động của hệ thống.
Nguồn cấp cho EW-183 phải là AC220V ±10%. Dây cảm biến cần được bố trí tránh xa dây nguồn để hạn chế nhiễu tín hiệu. Đồng thời phải phân biệt chính xác các đầu nối cảm biến, nguồn và relay trước khi cấp điện.
Khi đấu nối, cần thực hiện đúng sơ đồ trên thiết bị và trong tài liệu kỹ thuật. Sau khi hoàn thành, cần kiểm tra lại toàn bộ dây và siết chặt các vít đầu nối trước khi cấp nguồn. Manual cảnh báo việc đấu sai có thể ảnh hưởng đến hoạt động điều khiển hoặc gây hư hỏng linh kiện.
Nên lắp đặt thiết bị tại vị trí khô ráo, tránh hơi ẩm, môi trường ăn mòn và từ trường mạnh. Đối với cảm biến, cần đặt đầu dò đúng vị trí cần đo và bảo đảm đầu nối cảm biến chắc chắn, kín nước khi sử dụng trong môi trường ẩm.
Bộ điều khiển nhiệt độ EW-183 là giải pháp điều khiển nhiệt độ linh hoạt cho cả hệ thống làm lạnh và gia nhiệt. Với nguồn 220VAC, relay 10A, cảm biến NTC 20K, dải điều khiển -50~80°C cùng các chức năng bảo vệ trễ máy nén, giới hạn nhiệt độ, hiệu chỉnh và chênh lệch nhiệt, EW-183 đáp ứng tốt nhiều nhu cầu điều khiển nhiệt độ trong điện lạnh và công nghiệp.
Sản phẩm đặc biệt phù hợp khi cần một bộ điều khiển dạng mặt tủ có kích thước nhỏ, dễ cài đặt và có thể chuyển đổi giữa hai chế độ Cooling và Heating.
Liên hệ để được tư vấn bộ điều khiển nhiệt độ EW-183, cảm biến NTC 20K và sơ đồ đấu nối phù hợp với thiết bị của bạn.
