Bộ điều khiển nhiệt độ EW-988H Ewelly sử dụng nguồn 220VAC, cảm biến NTC 20K, dải điều khiển -19,9~99,9°C, độ phân giải 0,1°C và độ chính xác ±0,5°C. Thiết bị có 2 relay 10A/220VAC, hỗ trợ làm lạnh, gia nhiệt và báo động. EW-988H phù hợp tủ đông, kho lạnh, chiller, tủ ấp, thiết bị thủy sản và hệ thống kiểm soát nhiệt độ.
Bộ điều khiển nhiệt độ EW-988H là bộ điều khiển nhiệt độ kỹ thuật số Ewelly được thiết kế cho các hệ thống cần kiểm soát nhiệt độ chính xác và ổn định. Thiết bị sử dụng nguồn AC220V, cảm biến NTC 20K, độ phân giải 0,1°C và độ chính xác ±0,5°C.
EW-988H nổi bật với hai ngõ relay độc lập 10A/220VAC, trong đó một ngõ dùng để điều khiển tải theo nhiệt độ và một ngõ dành cho chức năng báo động. Bộ điều khiển hỗ trợ chuyển đổi giữa chế độ làm lạnh và gia nhiệt, đồng thời tích hợp bảo vệ trễ máy nén, giới hạn nhiệt độ, hiệu chỉnh nhiệt độ và cài đặt chênh lệch nhiệt.

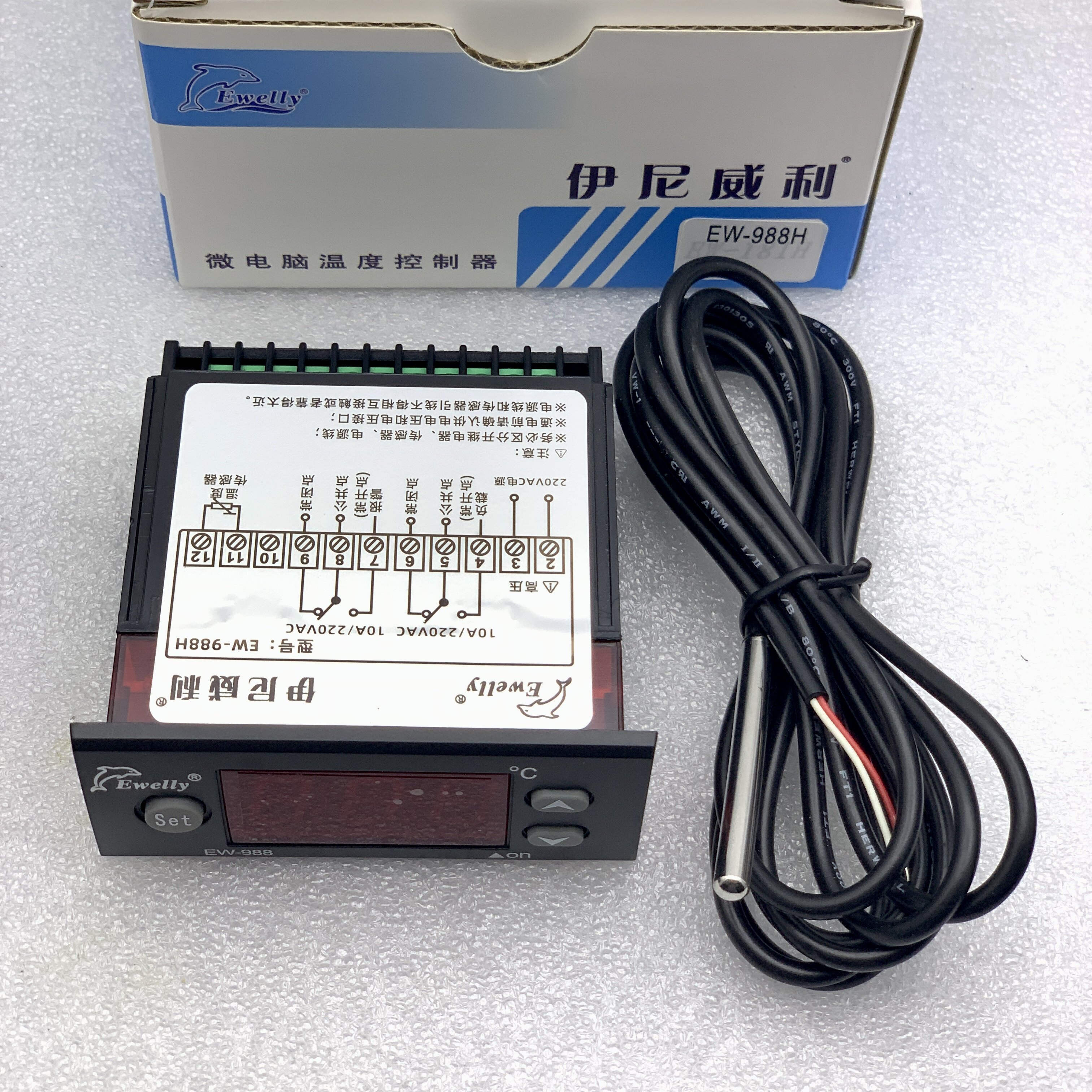

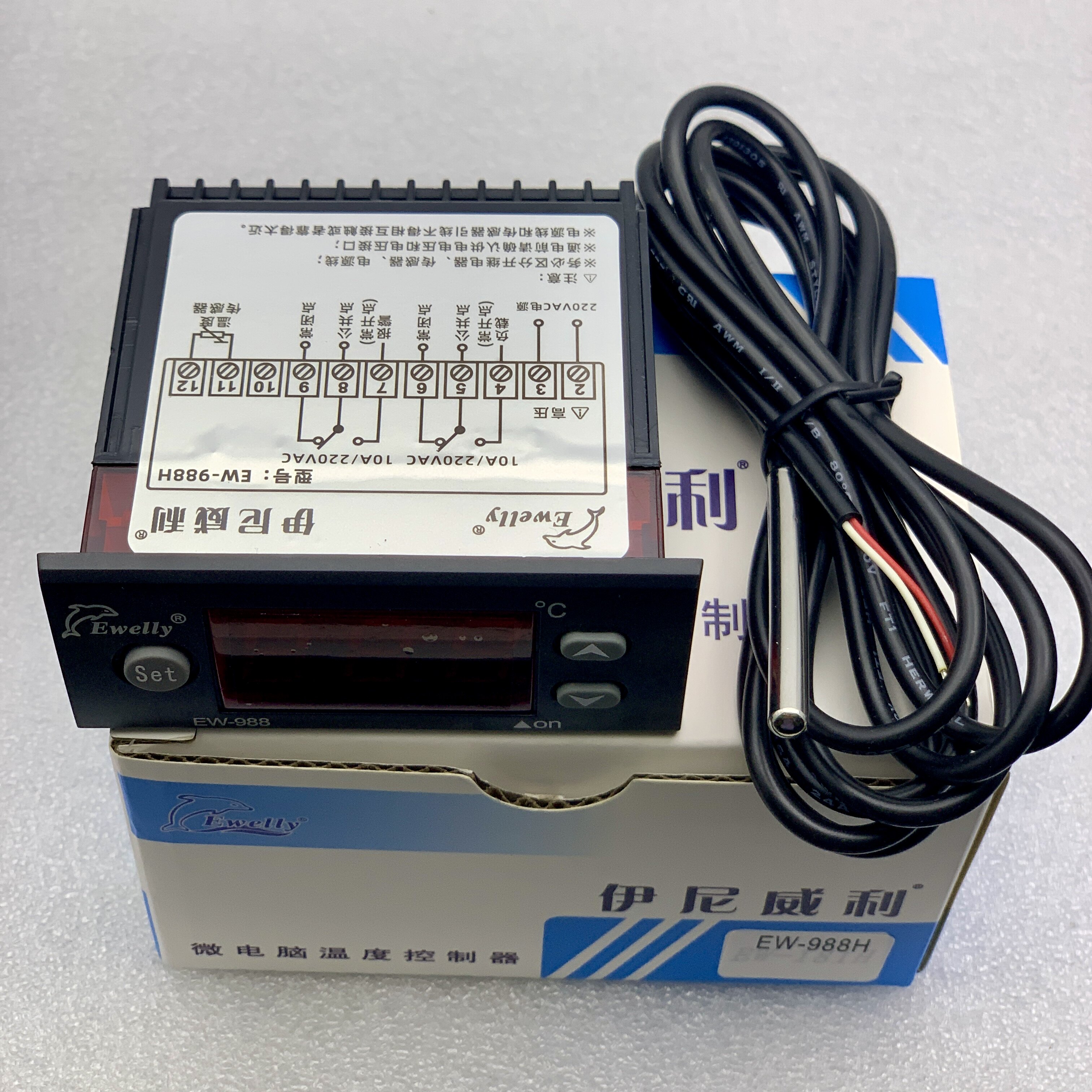

EW-988H thuộc dòng bộ điều khiển nhiệt độ thông minh của Ewelly. Sản phẩm được thiết kế dạng gắn mặt tủ, kích thước nhỏ gọn và sử dụng một cảm biến nhiệt độ NTC 20K dài tiêu chuẩn 2m.
Khác với những bộ điều khiển nhiệt độ chỉ có chức năng đóng/ngắt tải, EW-988H được trang bị thêm một relay Alarm riêng. Điều này cho phép hệ thống vừa điều khiển thiết bị làm lạnh hoặc gia nhiệt, vừa sử dụng ngõ relay thứ hai cho chức năng cảnh báo theo cấu hình của hệ thống.

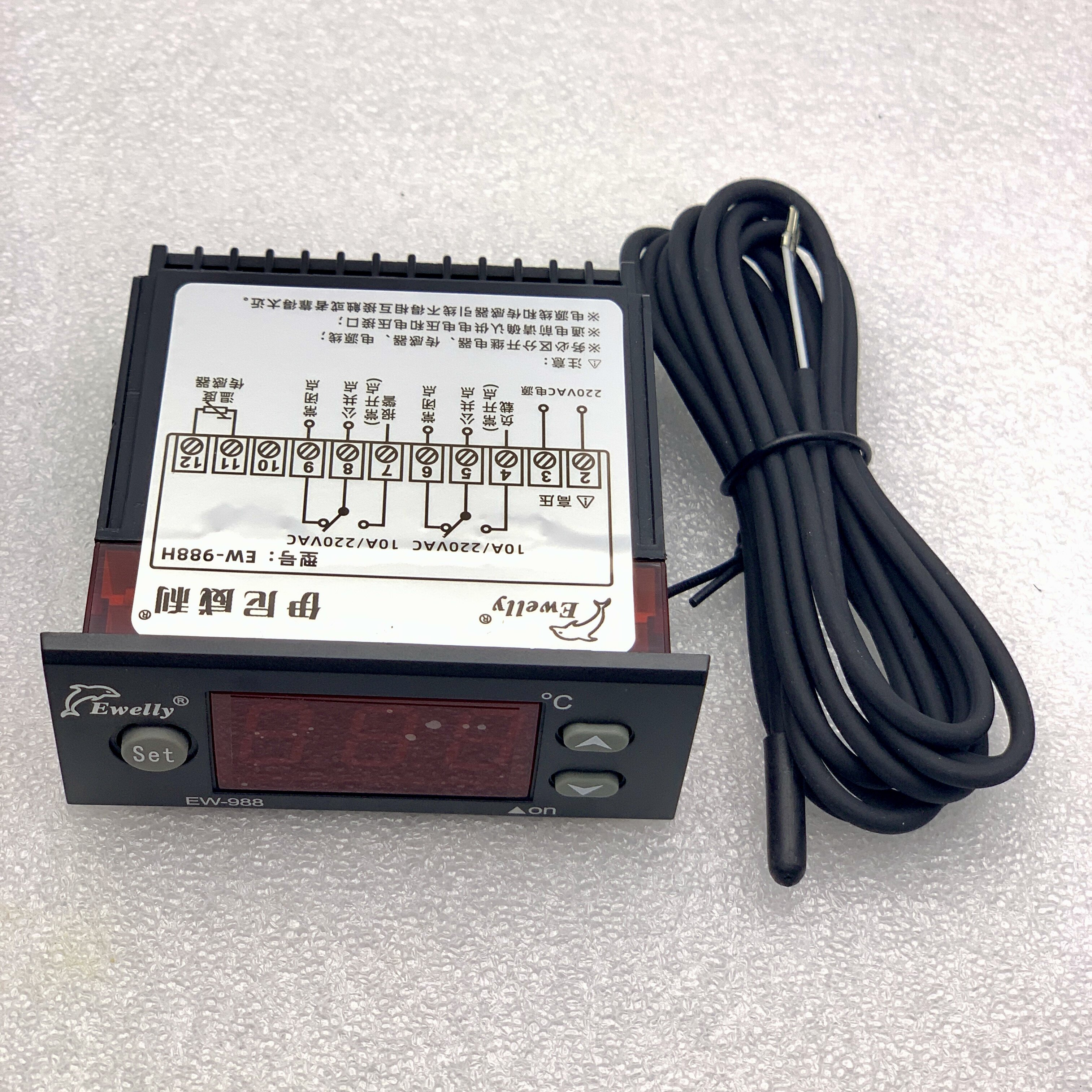

Trên mặt trước, thiết bị có màn hình hiển thị nhiệt độ hiện tại, phím Set và hai phím điều chỉnh giá trị. Đèn báo trạng thái tải giúp người vận hành dễ dàng nhận biết trạng thái hoạt động của hệ thống.
| Thông số | Chi tiết |
|---|---|
| Model | EW-988H |
| Thương hiệu | Ewelly |
| Điện áp hoạt động | AC220V ±10%, 50Hz/60Hz |
| Ngõ ra relay | 2 relay, 10A/220VAC |
| Công suất tiêu thụ | ≤3W |
| Môi trường làm việc | -10°C đến 50°C, RH≤90% |
| Dải điều khiển | -19,9°C đến 99,9°C |
| Độ phân giải | 0,1°C |
| Độ chính xác | ±0,5°C |
| Đầu vào | 1 cảm biến nhiệt độ NTC |
| Loại cảm biến | NTC 20K |
| Chiều dài cảm biến | 2m |
| Chế độ điều khiển | Cooling / Heating |
| Thời gian trễ | 0~5 phút |
| Chênh lệch nhiệt độ | 0,5~15,0°C |
| Hiệu chỉnh nhiệt độ | -15,0~15,0°C |
| Giới hạn nhiệt độ thấp | -19,9°C đến nhiệt độ cài đặt -1,0°C |
| Giới hạn nhiệt độ cao | Nhiệt độ cài đặt +1,0°C đến 99,9°C |
| Kích thước tổng thể | 78 × 34 × 74mm |
| Kích thước lỗ lắp | 71 × 29mm |
Thông số trên được lấy theo manual EW-988H bạn cung cấp. Tài liệu ghi rõ nguồn AC220V ±10%, relay 10A/220VAC, công suất ≤3W, dải điều khiển -19,9~99,9°C, độ phân giải 0,1°C, độ chính xác ±0,5°C và cảm biến NTC 20K × 2m. :chatgpt-content-reference{index="5"}
Tài liệu hướng dẫn EW-988H cung cấp thông tin về thông số kỹ thuật, cách cài đặt nhiệt độ, các tham số HC, LS, HS, Pt, CA và d, chức năng làm lạnh/gia nhiệt, báo động, sơ đồ đấu nối và xử lý lỗi cảm biến.
Để cài đặt tham số, người dùng nhấn giữ phím Set trong khoảng 6 giây để vào menu cài đặt. Sau đó nhấn Set để lần lượt lựa chọn các tham số và sử dụng phím Up hoặc Down để thay đổi giá trị.
EW-988H có kích thước lỗ lắp 71 × 29mm, phù hợp để lắp âm trên mặt tủ điện, tủ lạnh, thiết bị chiller hoặc các máy móc cần điều khiển nhiệt độ. Khi gia công mặt tủ, nên đối chiếu kích thước thực tế của sản phẩm trước khi khoét lỗ.

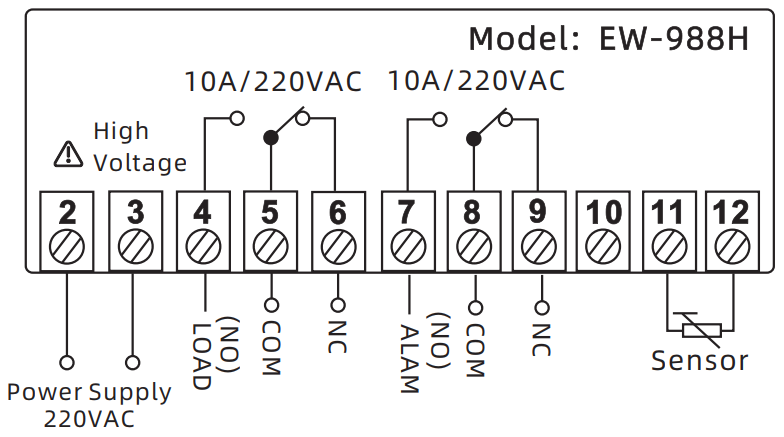

Sơ đồ đấu nối của EW-988H thể hiện hai relay độc lập. Relay thứ nhất gồm các tiếp điểm NO, COM và NC để điều khiển tải nhiệt độ. Relay thứ hai gồm NO, COM và NC dành cho Alarm. Nguồn cấp là AC220V và cảm biến nhiệt độ được kết nối vào cặp đầu vào Sensor.
Trong sơ đồ, các chân 2 và 3 là nguồn 220VAC; chân 4, 5, 6 là tiếp điểm LOAD với cấu hình NO, COM, NC; chân 7, 8, 9 là tiếp điểm ALARM với cấu hình NO, COM, NC; chân 11 và 12 kết nối cảm biến. Chân 10 không được thể hiện là đầu nối sử dụng trong sơ đồ.
Relay của thiết bị có định mức 10A/220VAC. Với máy nén, động cơ hoặc tải có dòng khởi động lớn, nên sử dụng contactor hoặc relay trung gian phù hợp thay vì đấu trực tiếp tải công suất lớn vào tiếp điểm của bộ điều khiển.
Điều khiển làm lạnh: Khi nhiệt độ hiện tại lớn hơn hoặc bằng nhiệt độ cài đặt cộng giá trị chênh lệch nhiệt độ và thời gian trễ đã cài đặt kết thúc, relay tải đóng. Khi nhiệt độ giảm xuống bằng hoặc thấp hơn nhiệt độ cài đặt, relay tải ngắt.
Điều khiển gia nhiệt: Khi nhiệt độ hiện tại nhỏ hơn hoặc bằng nhiệt độ cài đặt trừ giá trị chênh lệch nhiệt độ và thời gian trễ đã kết thúc, relay tải đóng. Khi nhiệt độ đạt hoặc vượt nhiệt độ cài đặt, relay gia nhiệt ngắt.
Nguyên lý đóng/ngắt này được mô tả trực tiếp trong phần Feature Descriptions của manual EW-988H. Tham số H/C cho phép lựa chọn hệ thống gia nhiệt H hoặc làm lạnh C. :chatgpt-content-reference{index="6"}
Bảo vệ trễ máy nén: Thời gian trễ Pt có thể cài đặt từ 0 đến 5 phút. Chức năng này giúp hạn chế việc máy nén đóng/ngắt quá nhanh trong quá trình điều khiển nhiệt độ.
Giới hạn nhiệt độ thấp LS: Người dùng có thể thiết lập giới hạn dưới để hạn chế việc cài đặt nhiệt độ xuống quá thấp so với phạm vi mong muốn.
Giới hạn nhiệt độ cao HS: Tham số HS giới hạn nhiệt độ cao nhất có thể cài đặt. Khi nhiệt độ cảm biến cao hơn giá trị HS, màn hình hiển thị mã HH.
Hiệu chỉnh nhiệt độ CA: Cho phép hiệu chỉnh giá trị đo trong phạm vi -15,0~15,0°C để bù sai lệch giữa giá trị hiển thị và nhiệt độ thực tế.
Chênh lệch nhiệt độ d: Phạm vi điều chỉnh 0,5~15,0°C. Đây là thông số xác định khoảng chênh nhiệt dùng để đóng và ngắt tải.
Báo lỗi cảm biến: Khi cảm biến bị ngắn mạch hoặc hở mạch, bộ điều khiển hiển thị mã E1. Người vận hành cần kiểm tra dây cảm biến, đầu nối hoặc thay cảm biến nếu cảm biến bị hỏng.
Cảnh báo giới hạn nhiệt độ: Mã HH xuất hiện khi nhiệt độ cảm biến cao hơn giới hạn HS, trong khi LL xuất hiện khi nhiệt độ thấp hơn giới hạn LS.
Manual cũng lưu ý giá trị giới hạn trên phải lớn hơn nhiệt độ cài đặt cộng chênh lệch nhiệt, còn giới hạn dưới phải nhỏ hơn nhiệt độ cài đặt trừ chênh lệch nhiệt. :chatgpt-content-reference{index="7"}
Nhà sản xuất giới thiệu EW-988H cho các ứng dụng ấp nuôi thủy sản, gia nhiệt, đông lạnh và bảo quản lạnh, máy hồ hải sản và water chiller. :chatgpt-content-reference{index="8"}
Cài đặt nhiệt độ: Nhấn phím Set để hiển thị nhiệt độ cài đặt, sau đó sử dụng phím Up hoặc Down để thay đổi giá trị.
Vào menu tham số: Nhấn giữ phím Set khoảng 6 giây để vào menu cài đặt. Màn hình hiển thị HC. Sau đó nhấn Set để chuyển lần lượt qua các tham số HC, LS, HS, Pt, CA và d.
Chọn chế độ: Tham số HC cho phép lựa chọn H cho Heating hoặc C cho Cooling.
Cài giới hạn nhiệt độ: LS dùng để đặt giới hạn thấp và HS dùng để đặt giới hạn cao. Việc giới hạn phạm vi cài đặt giúp hạn chế thao tác sai trong quá trình vận hành.
Cài thời gian trễ: Pt cho phép thiết lập thời gian trễ từ 0 đến 5 phút, đặc biệt hữu ích khi điều khiển máy nén.
Hiệu chỉnh: CA cho phép hiệu chỉnh nhiệt độ từ -15,0 đến +15,0°C.
Cài chênh lệch: d có phạm vi 0,5~15,0°C. Khi cần kiểm soát nhiệt độ ổn định, nên lựa chọn giá trị phù hợp với đặc tính tải và hệ thống.
Nguồn cấp phải phù hợp với yêu cầu AC220V ±10%. Dây cảm biến cần được bố trí cách xa dây nguồn để hạn chế nhiễu. Các đầu nối nguồn, cảm biến và relay phải được phân biệt chính xác trước khi cấp điện.
Manual yêu cầu đấu nối đúng theo sơ đồ, kiểm tra lại toàn bộ dây và siết chặt vít đầu nối trước khi cấp nguồn. Đấu sai có thể ảnh hưởng đến hoạt động điều khiển hoặc gây hư hỏng linh kiện. :chatgpt-content-reference{index="9"}
Không nên đặt bộ điều khiển trong môi trường có hơi ẩm, khí ăn mòn hoặc từ trường mạnh. Đối với dây cảm biến kéo dài, cần chú ý tiết diện dây, chất lượng tiếp xúc và khả năng chống ẩm để hạn chế sai số đo.
Bộ điều khiển nhiệt độ EW-988H là giải pháp điều khiển nhiệt độ đa năng với nguồn AC220V, cảm biến NTC 20K, độ phân giải 0,1°C, độ chính xác ±0,5°C và hai relay 10A/220VAC. Thiết bị hỗ trợ cả làm lạnh và gia nhiệt, đồng thời có relay Alarm riêng để phục vụ các hệ thống cần cảnh báo.
Với khả năng cài đặt giới hạn nhiệt độ, chênh lệch nhiệt, thời gian trễ và hiệu chỉnh nhiệt độ, EW-988H phù hợp cho nhiều hệ thống như kho lạnh, tủ đông, chiller, thiết bị thủy sản, tủ ấp và các hệ thống gia nhiệt.
