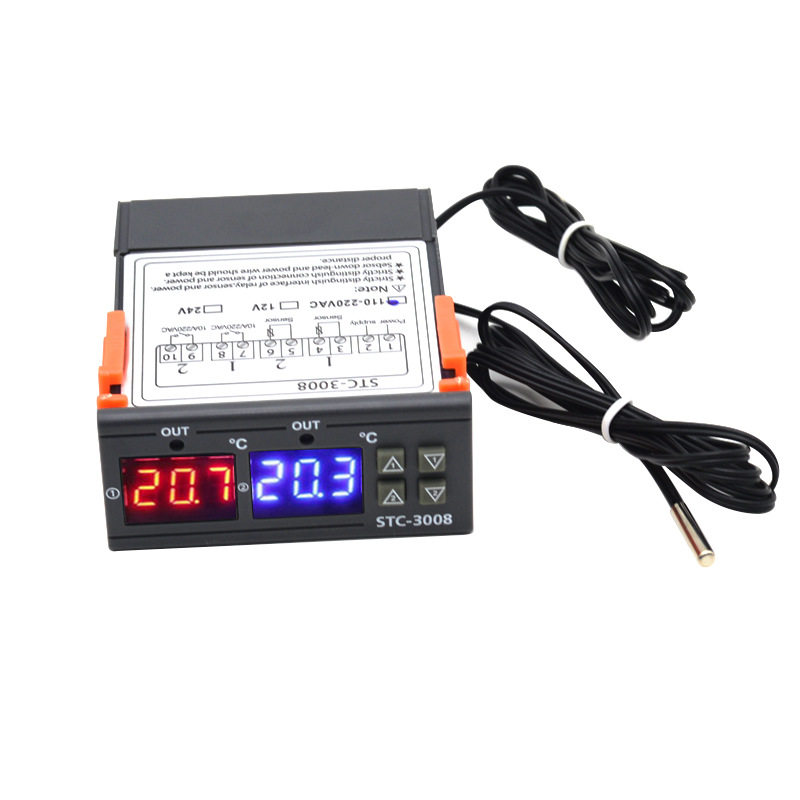

Bộ điều khiển nhiệt độ STC-3008 là bộ điều khiển 2 kênh sử dụng cảm biến NTC, hỗ trợ đồng thời gia nhiệt và làm lạnh. Thiết bị có 2 màn hình hiển thị, 2 ngõ ra relay 10A/240VAC, dải đo -55~120°C, cài đặt nhiệt độ khởi động và dừng độc lập. STC-3008 phù hợp cho kho lạnh, tủ mát, máy ấp trứng, thiết bị gia nhiệt và hệ thống kiểm soát nhiệt độ.
Bộ điều khiển nhiệt độ STC-3008 là thiết bị điều khiển nhiệt độ 2 kênh, được thiết kế để theo dõi và điều khiển hai vùng nhiệt độ độc lập thông qua hai cảm biến NTC và hai ngõ ra relay. Thiết bị hỗ trợ đồng thời hai chế độ Heating – gia nhiệt và Cooling – làm lạnh bằng cách thiết lập nhiệt độ khởi động và nhiệt độ dừng cho từng kênh.
Với dải đo và điều khiển từ -55°C đến +120°C, độ phân giải 0,1°C, độ chính xác ±1°C và relay công suất 10A/240VAC cho mỗi ngõ ra, STC-3008 phù hợp cho kho lạnh, tủ mát, tủ đông, máy ấp trứng, thiết bị gia nhiệt, hệ thống bảo quản và nhiều loại máy móc cần kiểm soát nhiệt độ.

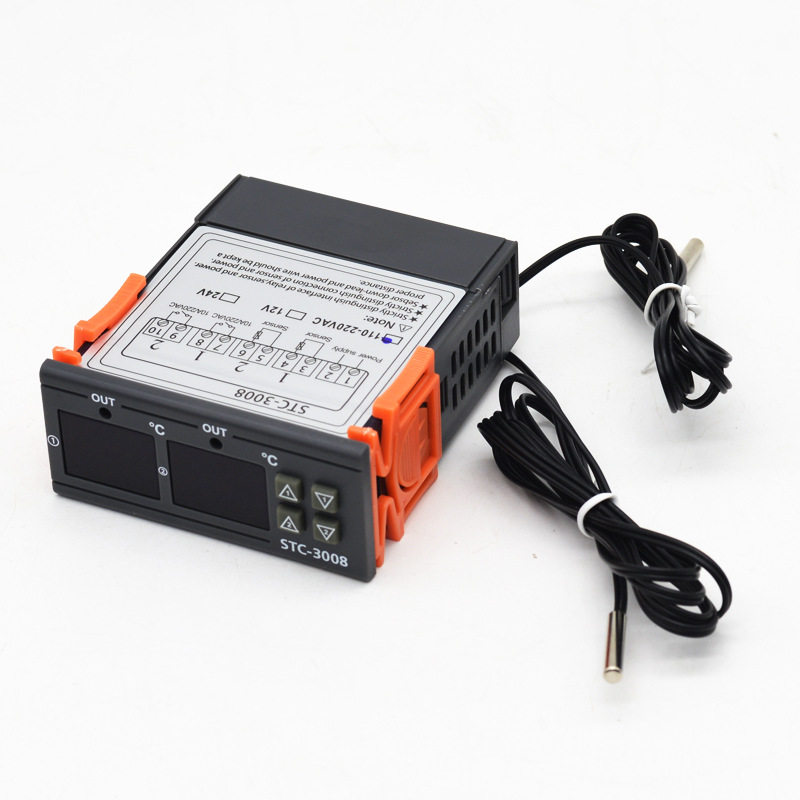

STC-3008 là phiên bản bộ điều khiển nhiệt độ 2 kênh, khác với các bộ điều khiển chỉ có một cảm biến hoặc một ngõ ra. Trên mặt trước thiết bị có hai màn hình hiển thị nhiệt độ riêng biệt, tương ứng với hai kênh điều khiển. Mỗi kênh có các phím cài đặt riêng để thiết lập nhiệt độ bắt đầu và nhiệt độ dừng.
Cấu trúc hai kênh giúp STC-3008 phù hợp với những ứng dụng cần quản lý đồng thời hai vị trí hoặc hai vùng nhiệt độ. Ví dụ, một kênh có thể dùng để điều khiển thiết bị gia nhiệt trong khi kênh còn lại điều khiển thiết bị làm lạnh; hoặc hai kênh có thể được sử dụng để điều khiển hai tải độc lập trong cùng một hệ thống.
Điểm đặc biệt của STC-3008 nằm ở cách xác định chế độ hoạt động thông qua giá trị nhiệt độ khởi động và nhiệt độ dừng. Khi nhiệt độ khởi động nhỏ hơn nhiệt độ dừng, kênh hoạt động ở chế độ gia nhiệt. Khi nhiệt độ khởi động lớn hơn nhiệt độ dừng, kênh hoạt động ở chế độ làm lạnh.
| Thông số | Giá trị |
|---|---|
| Model | STC-3008 |
| Loại thiết bị | Bộ điều khiển nhiệt độ 2 kênh |
| Nguồn cấp | 110–220VAC ±10%, 50/60Hz hoặc DC12V/DC24V |
| Dải đo và điều khiển nhiệt độ | -55°C đến +120°C |
| Độ phân giải | 0,1°C |
| Độ chính xác | ±1°C |
| Số kênh điều khiển | 2 kênh độc lập |
| Cảm biến | 2 cảm biến NTC |
| Chiều dài dây cảm biến | 1 mét |
| Relay ngõ ra Heating | 10A/240VAC |
| Relay ngõ ra Cooling | 10A/240VAC |
| Vật liệu vỏ | Nhựa ABS màu xám, chống cháy |
| Bảo vệ trễ Output 1 | 0–60 phút |
| Bảo vệ trễ Output 2 | 0–60 phút |
| Cảnh báo nhiệt độ cao | -55 đến 120°C |
| Cảnh báo nhiệt độ thấp | -55 đến 120°C |
Tài liệu STC-3008 cung cấp thông tin về nguồn cấp, dải nhiệt độ, cảm biến NTC, cách cài đặt nhiệt độ gia nhiệt và làm lạnh, thời gian trễ ngõ ra, cảnh báo nhiệt độ và sơ đồ đấu nối độc lập hoặc dùng chung tải.
Khi sử dụng sản phẩm để thay thế một bộ điều khiển đang có sẵn, nên đối chiếu model, điện áp nguồn, loại cảm biến và sơ đồ chân trước khi đấu nối. Đặc biệt với các phiên bản STC-3008 có điện áp DC12V hoặc DC24V, cần kiểm tra đúng điện áp được ghi trên thiết bị.

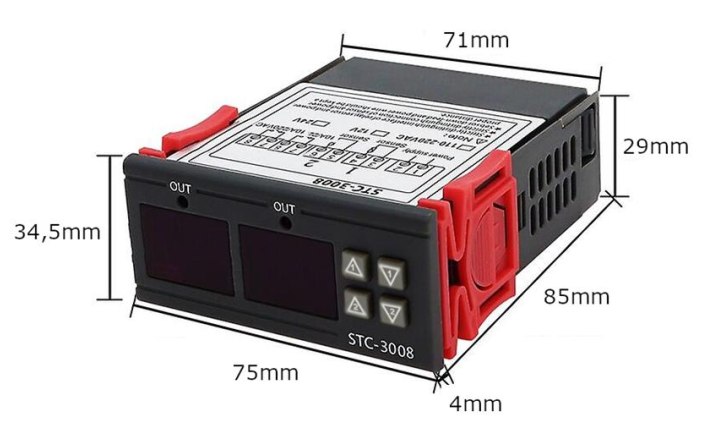

STC-3008 có mặt trước rộng 75 mm, cao 34,5 mm và chiều sâu thân khoảng 85 mm. Kích thước phần lắp đặt thể hiện trên bản vẽ là khoảng 71 mm × 29 mm. Khi gia công mặt tủ, kỹ thuật viên nên đối chiếu kích thước thực tế của sản phẩm để đảm bảo vị trí lắp đặt chính xác.

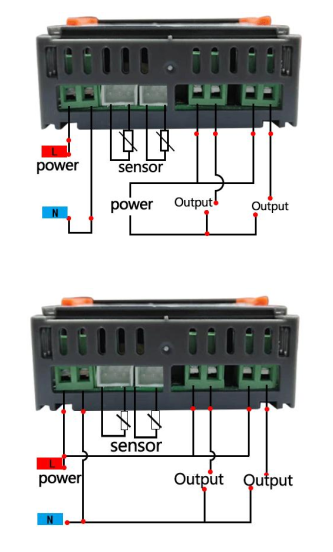

STC-3008 hỗ trợ hai kiểu đấu tải được thể hiện trong tài liệu gồm đấu tải độc lập và đấu tải dùng chung. Việc lựa chọn sơ đồ phụ thuộc vào cách bố trí nguồn và tải trong hệ thống thực tế.
Với sơ đồ tải độc lập, hai ngõ ra có thể điều khiển hai tải riêng biệt. Với sơ đồ tải dùng chung, nguồn cấp cho các tải được bố trí theo cùng cấu trúc nguồn của hệ thống. Kỹ thuật viên cần đối chiếu sơ đồ chân trên thân thiết bị trước khi đấu nối.

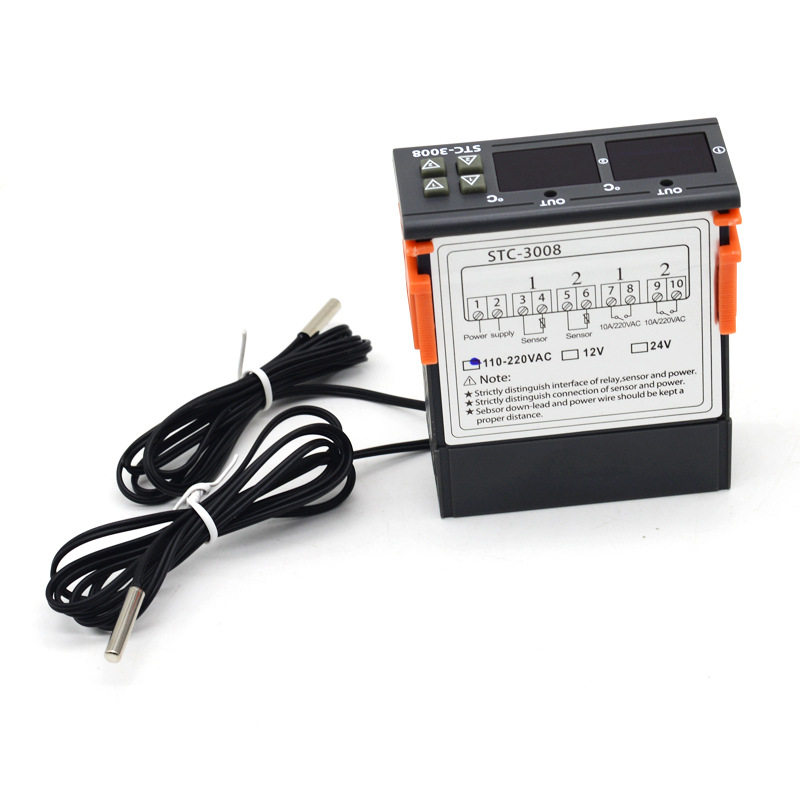

Hai cảm biến được kết nối tương ứng với hai kênh đo. Hai ngõ ra relay được sử dụng để điều khiển các tải theo nhiệt độ cài đặt của từng kênh.
Điều khiển hai kênh: STC-3008 có hai kênh đo và điều khiển nhiệt độ. Hai màn hình hiển thị giúp người vận hành quan sát đồng thời nhiệt độ của hai cảm biến.
Điều khiển gia nhiệt: Khi nhiệt độ khởi động được cài đặt thấp hơn nhiệt độ dừng, kênh được thiết lập theo chế độ Heating. Ví dụ, nếu cần thiết bị bắt đầu gia nhiệt tại 25°C và dừng tại 30°C, người dùng đặt nhiệt độ bắt đầu là 25°C và nhiệt độ dừng là 30°C.
Điều khiển làm lạnh: Khi nhiệt độ khởi động lớn hơn nhiệt độ dừng, kênh hoạt động theo chế độ Cooling. Ví dụ, nếu yêu cầu bắt đầu làm lạnh khi nhiệt độ vượt 50°C và dừng làm lạnh khi nhiệt độ giảm xuống dưới 45°C, người dùng cài nhiệt độ bắt đầu 50°C và nhiệt độ dừng 45°C.
Bảo vệ trễ ngõ ra: Hai thông số P0 và P1 lần lượt dùng để cài đặt thời gian bảo vệ trễ cho Output 1 và Output 2. Phạm vi cài đặt của mỗi thông số là từ 0 đến 60 phút.
Cảnh báo nhiệt độ cao: Tham số P2 cho phép thiết lập giới hạn cảnh báo nhiệt độ cao trong phạm vi -55 đến 120°C, giá trị mặc định là 120°C.
Cảnh báo nhiệt độ thấp: Tham số P3 cho phép thiết lập giới hạn cảnh báo nhiệt độ thấp trong phạm vi -55 đến 120°C, giá trị mặc định là -55°C.
Một trong những ưu điểm quan trọng của STC-3008 là không cần lựa chọn riêng một công tắc Heating hoặc Cooling. Chế độ hoạt động được xác định dựa trên mối quan hệ giữa nhiệt độ bắt đầu và nhiệt độ dừng.
| Cài đặt | Chế độ | Ví dụ |
|---|---|---|
| Nhiệt độ bắt đầu < nhiệt độ dừng | Heating – gia nhiệt | Bắt đầu 25°C, dừng 30°C |
| Nhiệt độ bắt đầu > nhiệt độ dừng | Cooling – làm lạnh | Bắt đầu 50°C, dừng 45°C |
Cách thiết lập này giúp kỹ thuật viên dễ dàng cấu hình STC-3008 cho nhiều ứng dụng khác nhau mà không cần thay đổi phần cứng. Chỉ cần thay đổi giá trị nhiệt độ bắt đầu và nhiệt độ dừng là có thể chuyển cách thức điều khiển giữa gia nhiệt và làm lạnh.
Hai kênh điều khiển trong một thiết bị: Đây là ưu điểm nổi bật nhất của STC-3008 so với các bộ điều khiển nhiệt độ một kênh. Người dùng có thể theo dõi hai nhiệt độ đồng thời và điều khiển hai ngõ ra riêng biệt.
Hai màn hình hiển thị trực tiếp: Mỗi kênh có màn hình riêng giúp kỹ thuật viên dễ dàng quan sát nhiệt độ mà không phải chuyển đổi qua lại giữa các kênh.
Dải nhiệt độ rộng: Phạm vi -55°C đến +120°C đáp ứng được nhiều ứng dụng từ bảo quản ở nhiệt độ thấp đến các hệ thống gia nhiệt.
Điều khiển được cả Heating và Cooling: Chỉ bằng cách thiết lập quan hệ giữa nhiệt độ bắt đầu và nhiệt độ dừng, người dùng có thể cấu hình từng kênh cho chế độ gia nhiệt hoặc làm lạnh.
Relay 10A/240VAC: Hai ngõ ra có công suất tiếp điểm theo tài liệu là 10A/240VAC. Với tải có công suất lớn, tải cảm hoặc tải có dòng khởi động cao, nên sử dụng contactor hoặc relay trung gian phù hợp để tăng độ an toàn và độ bền của hệ thống.
Có thời gian trễ cho từng ngõ ra: P0 và P1 cho phép cài đặt thời gian bảo vệ riêng cho Output 1 và Output 2 từ 0 đến 60 phút.
Có cảnh báo nhiệt độ: P2 và P3 cung cấp khả năng thiết lập giới hạn cảnh báo nhiệt độ cao và thấp, phù hợp với các hệ thống cần giám sát nhiệt độ ngoài khoảng cho phép.
Trước khi mua STC-3008, cần xác định chính xác điện áp của phiên bản sản phẩm. Tài liệu ghi nguồn cấp 110–220VAC ±10%, 50/60Hz hoặc DC12V/DC24V. Vì vậy không nên đấu trực tiếp nguồn vào thiết bị nếu chưa kiểm tra điện áp được ghi trên thiết bị thực tế.
Cần sử dụng đúng loại cảm biến NTC và kiểm tra dây cảm biến trước khi vận hành. Không nên đặt dây cảm biến quá gần dây nguồn hoặc dây tải công suất lớn nếu có nguy cơ gây nhiễu tín hiệu.
Đối với máy nén, động cơ, quạt công suất lớn hoặc các tải có dòng khởi động cao, không nên chỉ dựa vào thông số 10A của relay để đấu tải trực tiếp trong mọi trường hợp. Giải pháp phù hợp hơn là sử dụng relay của STC-3008 để điều khiển cuộn hút contactor, sau đó contactor đóng cắt tải chính.
Khi thay đổi dây đấu nối hoặc bảo trì thiết bị, cần ngắt hoàn toàn nguồn điện. Đồng thời phải xác định chính xác hai kênh cảm biến và hai ngõ ra để tránh đấu nhầm giữa nguồn cấp, cảm biến và relay.
Bộ điều khiển nhiệt độ STC-3008 là giải pháp phù hợp cho các hệ thống cần kiểm soát đồng thời hai vùng nhiệt độ. Với hai cảm biến NTC, hai màn hình hiển thị, hai ngõ ra relay 10A/240VAC, dải đo rộng -55°C đến +120°C và khả năng cấu hình độc lập Heating hoặc Cooling, sản phẩm đáp ứng tốt nhu cầu điều khiển nhiệt độ trong nhiều loại máy móc và thiết bị.
STC-3008 đặc biệt phù hợp với kỹ thuật viên, nhà chế tạo máy, bộ phận bảo trì nhà máy và đơn vị thương mại đang tìm kiếm bộ điều khiển nhiệt độ 2 kênh có khả năng điều khiển cả gia nhiệt và làm lạnh.
Liên hệ ngay để nhận báo giá STC-3008 và được tư vấn kỹ thuật miễn phí. Khi yêu cầu báo giá, vui lòng cung cấp điện áp sử dụng, số lượng, loại tải và ứng dụng thực tế để được tư vấn cấu hình phù hợp.
