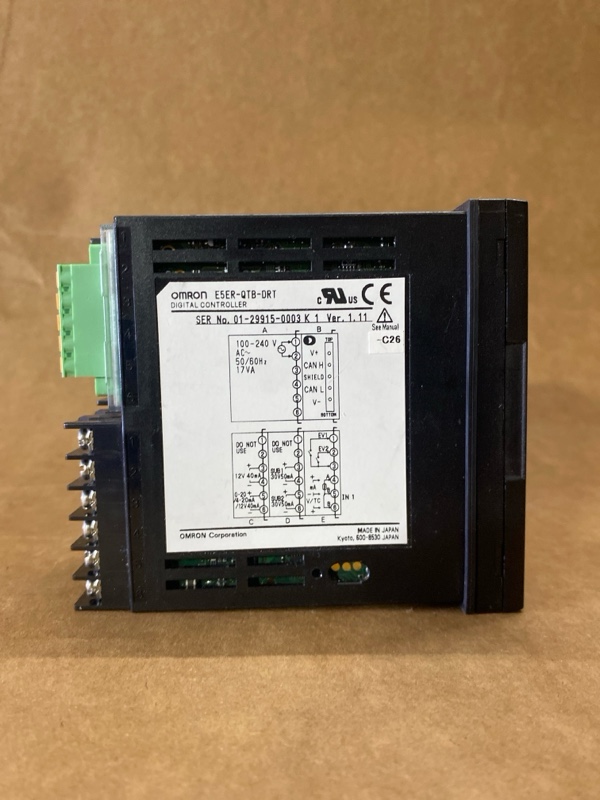

Bộ điều khiển nhiệt độ Omron E5ER-QTB-DRT
Omron E5ER-QTB-DRT là bộ điều khiển nhiệt độ kỹ thuật số cao cấp thuộc dòng E5ER của Omron – thương hiệu Nhật Bản nổi tiếng trong lĩnh vực tự động hóa công nghiệp. Với tốc độ xử lý nhanh, độ chính xác cao và khả năng kết nối mạng DeviceNet, thiết bị này được ứng dụng rộng rãi trong các hệ thống điều khiển nhiệt độ phức tạp yêu cầu độ tin cậy tuyệt đối.
Giới thiệu chung
Bộ điều khiển nhiệt độ E5ER-QTB-DRT được thiết kế cho các dây chuyền sản xuất yêu cầu điều khiển chính xác và ổn định. Với chu kỳ lấy mẫu chỉ 50 ms, E5ER cho phép phản hồi nhanh chóng với các biến động của hệ thống, đảm bảo quá trình gia nhiệt hoặc làm mát luôn được duy trì ở mức tối ưu.

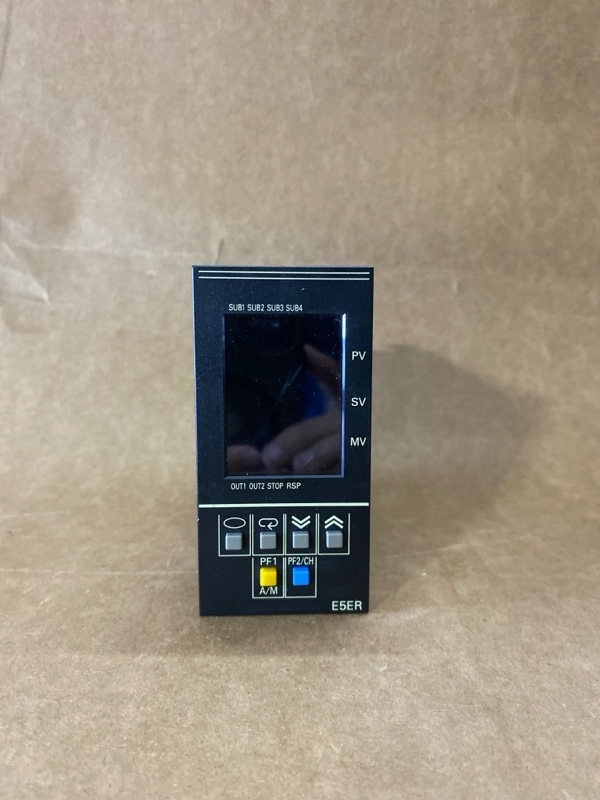

Thiết bị hỗ trợ hiển thị đồng thời PV (Process Value), SV (Set Value) và MV (Manipulated Value) trên màn hình LCD 3 dòng, giúp người vận hành dễ dàng theo dõi và hiệu chỉnh thông số ngay tại chỗ.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Nguồn cấp | 100–240 VAC hoặc 24 VAC/DC |
| Đầu vào | Thermocouple (K, J, T, E, R, S...), Pt100, dòng 4–20 mA, áp 0–10 VDC |
| Đầu ra điều khiển | 2 đầu ra xung điện áp 12VDC 40mA (có bảo vệ ngắn mạch) |
| Thời gian lấy mẫu | 50 ms |
| Phương pháp điều khiển | 2-PID hoặc ON/OFF |
| Giao tiếp | DeviceNet (500/250/125 kbps), hỗ trợ truyền thông Master-Slave |
| Độ chính xác hiển thị | ±0.1% PV hoặc ±1°C |
| Nhiệt độ làm việc | -10 đến 55°C, độ ẩm 25–85% |

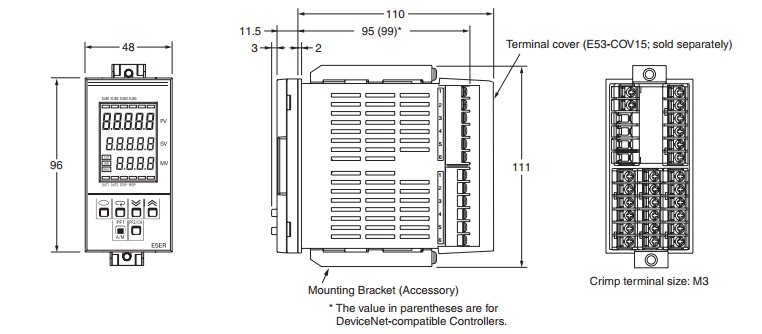

| Kích thước | 48 × 96 mm |
| Cấp bảo vệ | IP66 mặt trước, IP20 mặt sau |
Tải tài liệu kỹ thuật

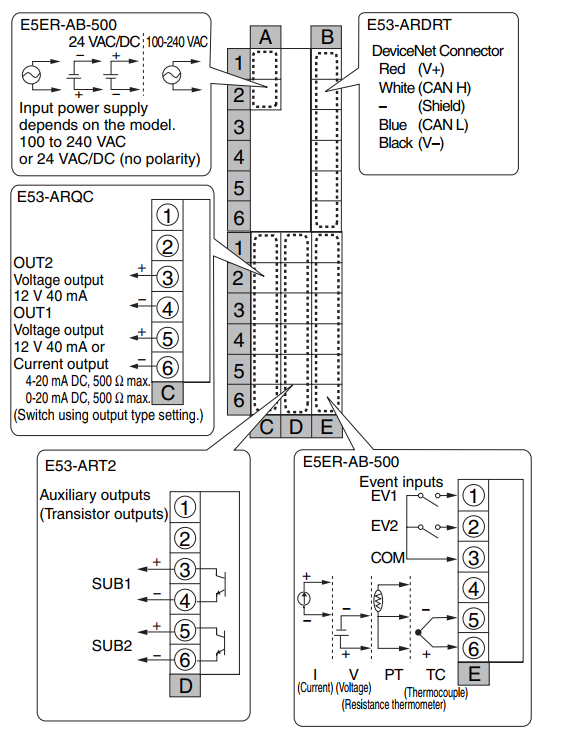

Bạn có thể tải datasheet chi tiết tại đây để xem thêm thông tin kỹ thuật và hướng dẫn kết nối.
Chức năng nổi bật
- Phản hồi cực nhanh: Chu kỳ lấy mẫu 50 ms giúp thiết bị đáp ứng nhanh với biến động nhiệt độ.
- Hiển thị 3 dòng độc lập: PV, SV, MV hiển thị cùng lúc giúp giám sát dễ dàng.

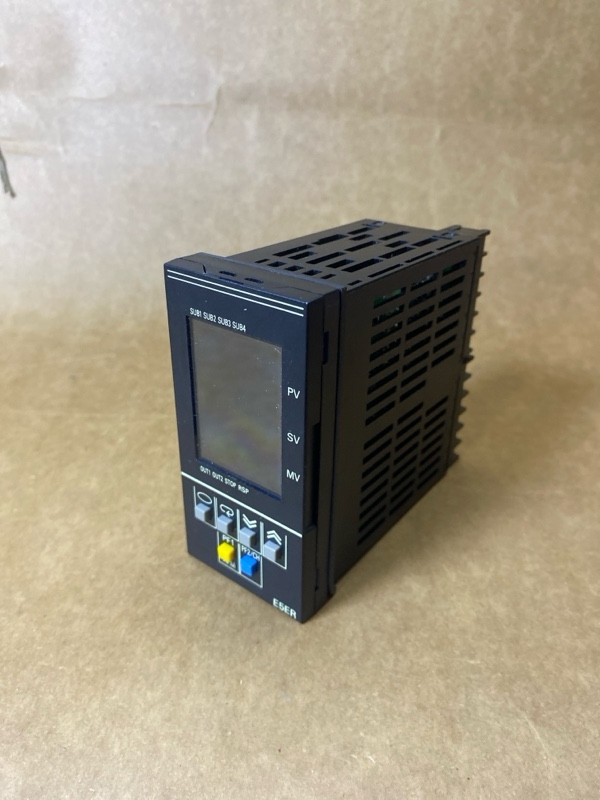

- Truyền thông DeviceNet: Cho phép kết nối trực tiếp với PLC hoặc hệ thống SCADA mà không cần lập trình phức tạp.
- Tích hợp các hàm tính toán: Bao gồm căn bậc hai và tuyến tính gãy, hỗ trợ điều khiển các quy trình phi tuyến.
- Đa dạng ngõ vào: Hỗ trợ cảm biến nhiệt độ, tín hiệu dòng và áp, phù hợp nhiều môi trường sản xuất khác nhau.
Ứng dụng nổi bật
Bộ điều khiển nhiệt độ E5ER-QTB-DRT được ứng dụng phổ biến trong nhiều ngành công nghiệp yêu cầu độ chính xác cao như:
- Hệ thống lò nhiệt, lò nung gốm sứ
- Máy ép nhựa, máy dập nóng
- Tủ sấy công nghiệp và dây chuyền sấy sơn
- Máy gia nhiệt thực phẩm, thiết bị đóng gói
- Các hệ thống tự động sử dụng PLC và SCADA có kết nối DeviceNet
Ưu điểm vượt trội
- So với dòng E5CN hoặc E5CZ: E5ER có độ chính xác và tốc độ xử lý cao hơn gấp 2 lần.
- Kết nối DeviceNet: giúp giảm dây tín hiệu, dễ tích hợp vào hệ thống mạng công nghiệp.
- Thiết kế màn hình 3 dòng: với đèn nền sáng, thao tác trực quan hơn trong môi trường thiếu sáng.
- Khả năng cách ly tín hiệu: giữa nguồn, ngõ vào và ngõ ra giúp an toàn tuyệt đối khi vận hành.
Kết luận / Mua hàng
Bộ điều khiển nhiệt độ Omron E5ER-QTB-DRT là giải pháp hoàn hảo cho các ứng dụng điều khiển nhiệt độ chính xác cao trong công nghiệp. Với hiệu suất ổn định, khả năng giao tiếp mạnh mẽ và độ bền vượt trội, sản phẩm được nhiều nhà máy tin dùng trong các dây chuyền tự động hiện đại.
Liên hệ ngay với chúng tôi để được tư vấn và báo giá tốt nhất cho Omron E5ER-QTB-DRT cùng các phụ kiện đi kèm như terminal cover, rubber packing, mounting adapter.
