Relay an toàn 24VDC Phoenix Contact PSR-SCF/PSR-SCF-24UC/URM/2X21 là relay ghép nối an toàn với 2 tiếp điểm chuyển đổi force-guided, hỗ trợ điều khiển 1 hoặc 2 kênh. Thiết bị phù hợp cho mạch dừng an toàn, giám sát contactor, cửa an toàn và hệ thống tự động hóa công nghiệp. Thiết kế rộng 17,5 mm, lắp DIN rail, điện áp điều khiển 24V AC/DC.
Relay an toàn 24VDC Phoenix Contact PSR-SCF-24UC/URM/2X21, mã sản phẩm 2981363, là relay ghép nối an toàn thuộc dòng PSRclassic. Thiết bị sử dụng relay điện cơ với các tiếp điểm dẫn hướng cưỡng bức (force-guided contacts), có 2 tiếp điểm chuyển đổi và hỗ trợ điều khiển 1 hoặc 2 kênh. Sản phẩm được thiết kế cho các mạch safe switch-off, giám sát trạng thái tiếp điểm và các hệ thống an toàn trong máy công nghiệp.

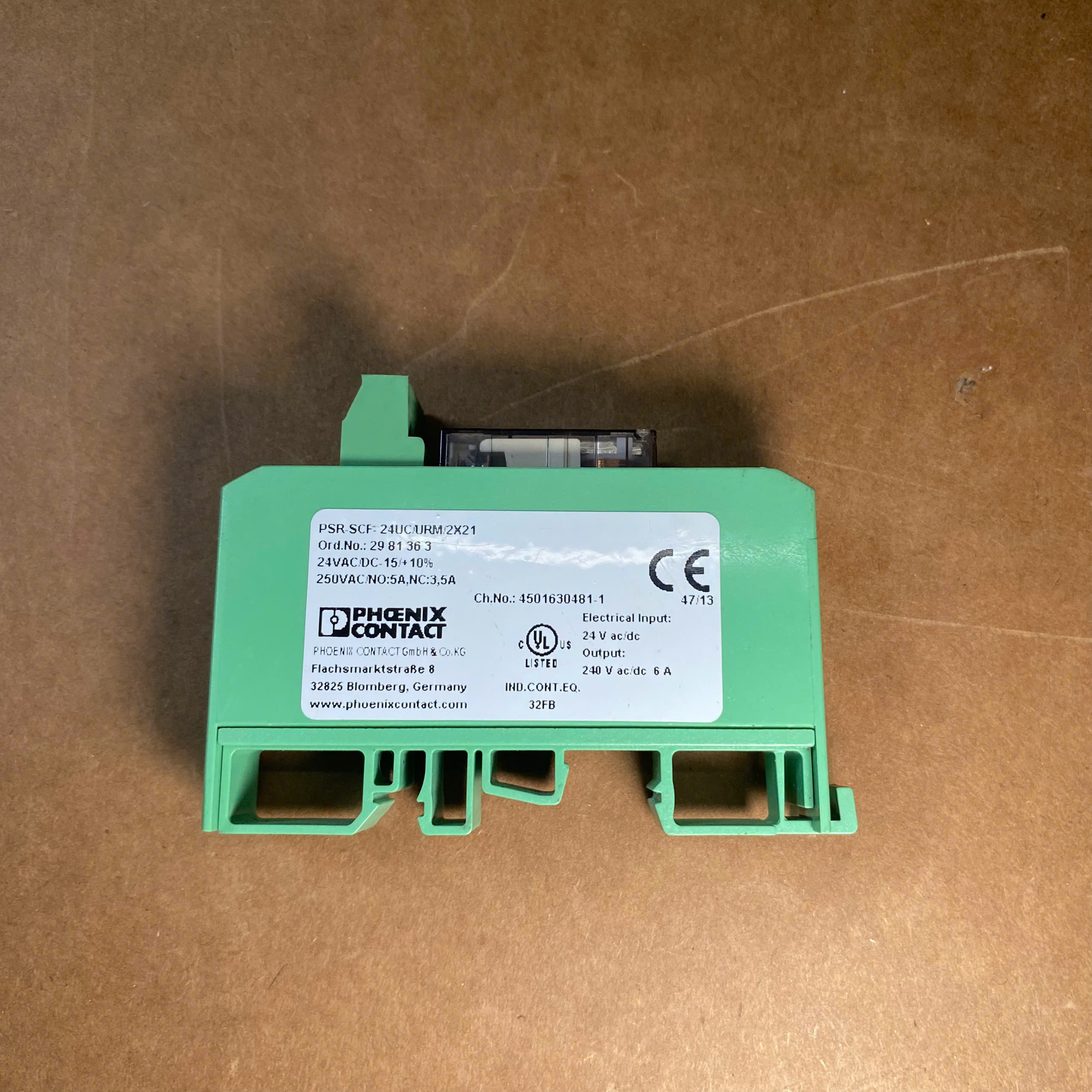

Phoenix Contact PSR-SCF-24UC/URM/2X21 là dòng relay an toàn được sử dụng để tạo giao diện giữa mạch điều khiển và mạch an toàn của máy. Mã đặt hàng của sản phẩm là 2981363. Thiết bị sử dụng relay điện cơ với tiếp điểm dẫn hướng cưỡng bức, 2 tiếp điểm chuyển đổi và điện áp điều khiển 24 V AC/DC.
Điểm quan trọng nhất của module này là hệ thống tiếp điểm dẫn hướng cưỡng bức. Khác với relay trung gian thông thường, các tiếp điểm được thiết kế để duy trì mối quan hệ cơ khí xác định giữa tiếp điểm thường mở và thường đóng. Đặc tính này cho phép hệ thống an toàn thực hiện chức năng đọc lại trạng thái tiếp điểm, phục vụ giám sát và kiểm tra mạch.

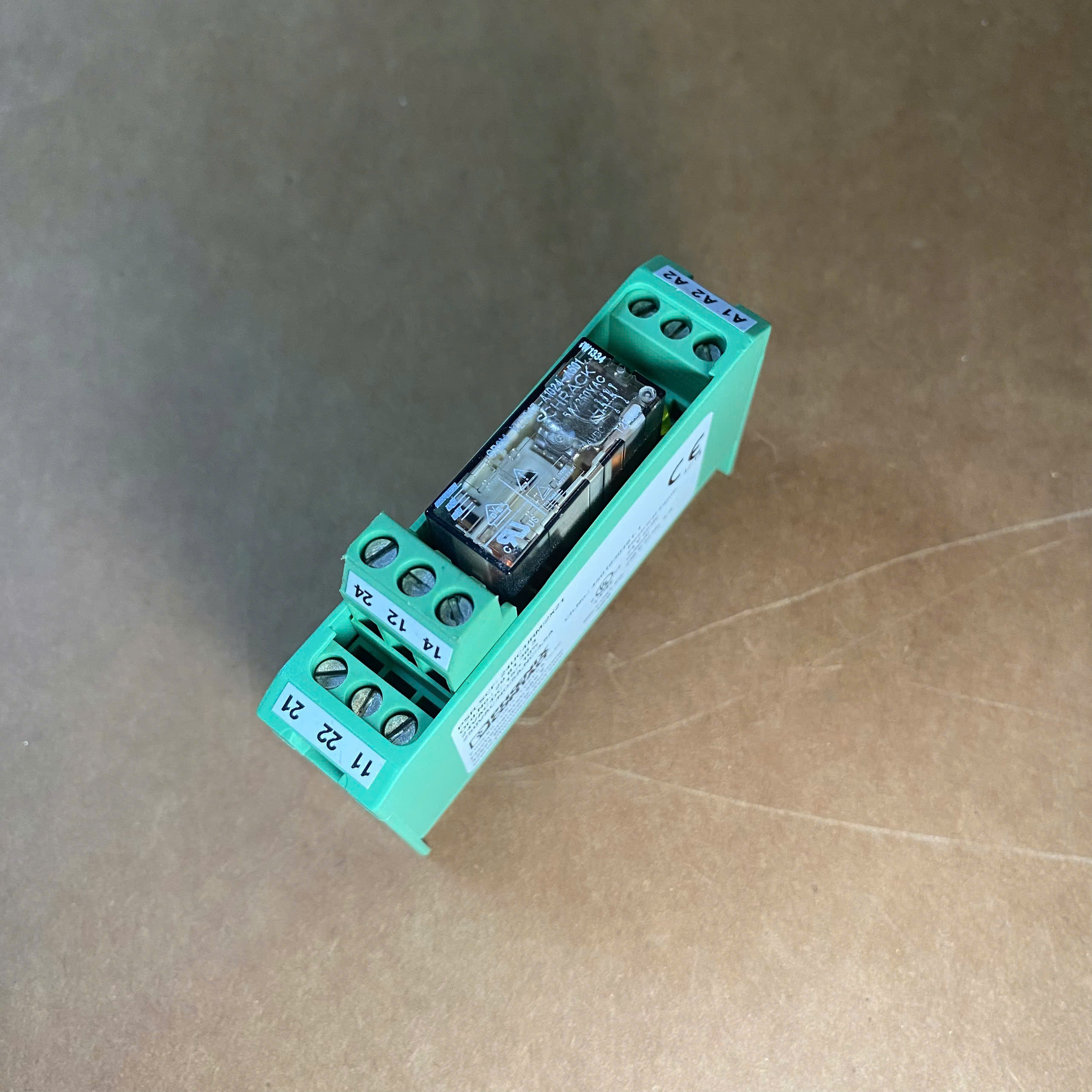

Thiết bị có hai nhóm tiếp điểm chuyển đổi gồm 11-12-14 và 21-22-24. Hai nhóm này cho phép sử dụng module trong các mạch cần chuyển đổi hoặc giám sát đồng thời nhiều tín hiệu. Phía điều khiển sử dụng các chân A1 và A2 với điện áp điều khiển danh định 24 V AC/DC.

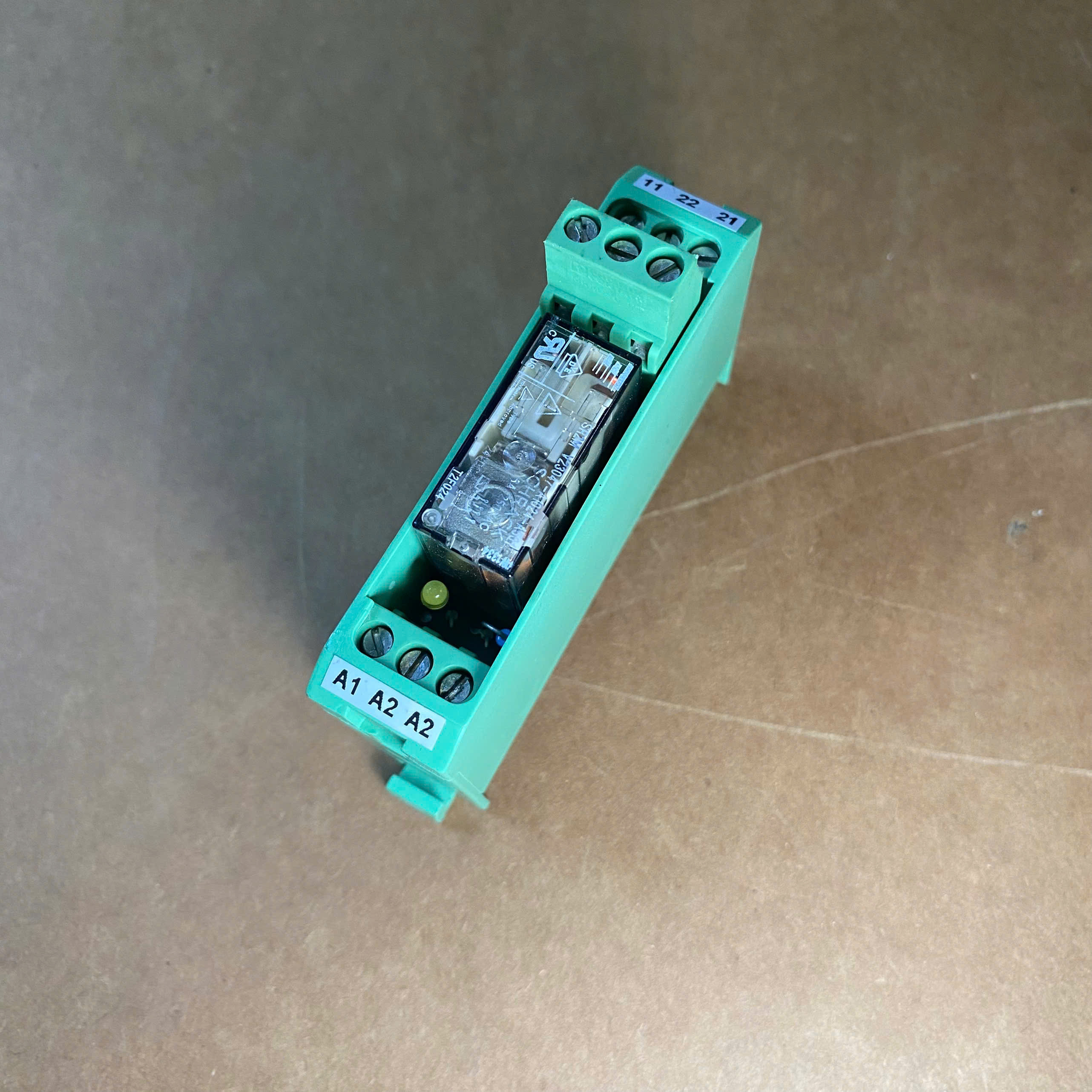

Với chiều rộng chỉ 17,5 mm, module phù hợp để bố trí trong các tủ điện có mật độ thiết bị cao. Thiết bị sử dụng terminal bắt vít cố định và có thể lắp theo phương đứng hoặc ngang trên DIN rail.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Phoenix Contact |
| Mã sản phẩm | PSR-SCF-24UC/URM/2X21 |
| Mã đặt hàng | 2981363 |
| Dòng sản phẩm | PSRclassic |
| Loại thiết bị | Relay ghép nối an toàn - Safe Coupling Relay |
| Ứng dụng | Safe switch-off, High Demand, Low Demand |
| Điều khiển | 1 kênh hoặc 2 kênh |
| Điện áp điều khiển danh định | 24 V AC/DC |
| Dung sai điện áp điều khiển | -15% / +10% |
| Dòng điều khiển điển hình | 30 mA |
| Công suất tiêu thụ điển hình | 0,72 W |
| Số đầu ra | 2 |
| Kiểu tiếp điểm | 2 tiếp điểm chuyển đổi |
| Tiếp điểm | 11/12/14 và 21/22/24 |
| Loại relay | Relay điện cơ với tiếp điểm dẫn hướng cưỡng bức |
| Tiêu chuẩn tiếp điểm force-guided | IEC/EN 61810-3 |
| Loại tiếp điểm an toàn | EN 50205, Type B |
| Vật liệu tiếp điểm | AgNi |
| Điện áp đóng cắt | Tối thiểu 5 V AC/DC, tối đa 250 V AC/DC |
| Dòng đóng cắt | Tối đa 6 A |
| Khả năng đóng cắt AC15 | 3 A tại 250 V AC |
| Khả năng đóng cắt DC13 | 3 A tại 24 V DC |
| Dòng liên tục giới hạn | 5 A tiếp điểm NO; 3,5 A tiếp điểm NC |
| Thời gian tác động điển hình | 10 ms |
| Thời gian nhả điển hình | 10 ms |
| Thời gian khởi động lại | < 1 s |
| Thời gian phục hồi | < 500 ms |
| Tuổi thọ cơ khí | 10 x 106 chu kỳ |
| Đèn báo | LED vàng báo điện áp hoạt động |
| Kiểu kết nối | Đấu nối bằng vít |
| Ren vít | M3 |
| Tiết diện dây cứng | 0,2 ... 2,5 mm² |
| Tiết diện dây mềm | 0,2 ... 2,5 mm² |
| Chuẩn dây AWG | AWG 24 ... 12 |
| Chiều dài tuốt dây | 7 mm |
| Mô-men siết | 0,6 Nm |
| Chiều rộng | 17,5 mm |
| Chiều cao | 75 mm |
| Chiều sâu | 60,5 mm |
| Màu vỏ | Xanh RAL 6021 |
| Vật liệu vỏ | PC |
| Độ bảo vệ | IP20 |
| Nhiệt độ hoạt động | -20 ... 50 °C |
| Nhiệt độ lưu trữ/vận chuyển | -20 ... 70 °C |
| Lắp đặt | DIN rail |
| Vị trí lắp đặt | Đứng hoặc ngang |
| Danh mục quá điện áp | III |
| Mức độ ô nhiễm | 2 |
| Stop category | Category 0 theo EN 60204-1 |
| Performance Level | PL c theo EN ISO 13849 |
| Safety Integrity Level | SIL 1 theo IEC 61508 |
| Xuất xứ | Đức |
Datasheet của relay an toàn PSR-SCF-24UC/URM/2X21 cung cấp thông tin về cấu hình tiếp điểm, điện áp điều khiển, khả năng đóng cắt, sơ đồ khối, kích thước, điều kiện môi trường và các thông số liên quan đến an toàn chức năng. Khi sử dụng thiết bị trong mạch an toàn của máy, cần đối chiếu đầy đủ tài liệu kỹ thuật và tiêu chuẩn áp dụng cho toàn bộ hệ thống.
Tải datasheet relay Phoenix Contact PSR-SCF-24UC/URM/2X21 PDF

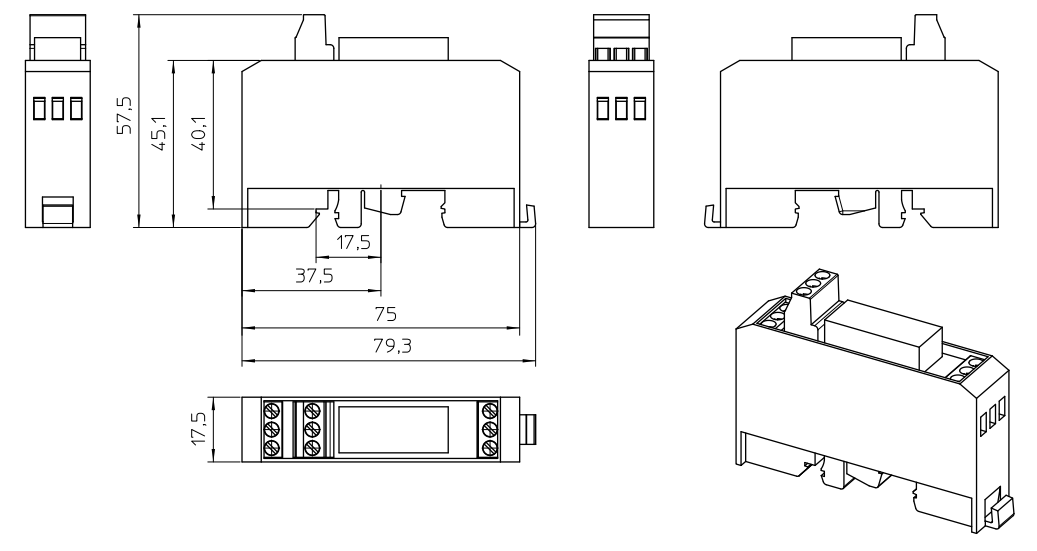

Thiết bị có chiều rộng 17,5 mm, chiều cao 75 mm và chiều sâu 60,5 mm. Kích thước nhỏ gọn giúp relay dễ dàng bố trí trong các tủ điều khiển có số lượng module lớn. Thiết bị có thể lắp theo phương đứng hoặc phương ngang trên DIN rail tùy cấu hình tủ điện.

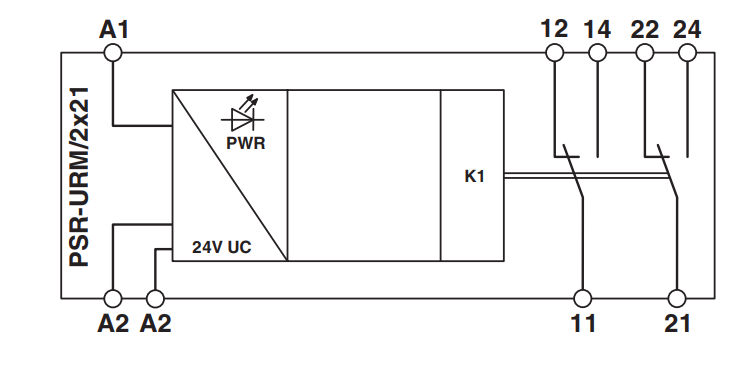

Phía điều khiển của relay sử dụng các chân A1 và A2. Điện áp điều khiển danh định là 24 V AC/DC. Khi module được cấp điện đúng điều kiện, relay K1 tác động và thay đổi trạng thái của hai nhóm tiếp điểm đầu ra.
Nhóm tiếp điểm thứ nhất gồm các chân 11, 12 và 14. Trong đó 11 là chân chung, 12 là tiếp điểm thường đóng và 14 là tiếp điểm thường mở. Nhóm thứ hai gồm 21, 22 và 24, với 21 là chân chung, 22 là tiếp điểm thường đóng và 24 là tiếp điểm thường mở.
Cấu hình hai tiếp điểm chuyển đổi giúp thiết bị có thể vừa thực hiện chức năng đóng cắt vừa cung cấp tín hiệu phản hồi trạng thái cho hệ thống điều khiển an toàn. Đây là điểm quan trọng để phân biệt relay force-guided với relay trung gian thông thường.
Chức năng chính của PSR-SCF-24UC/URM/2X21 là thực hiện đóng cắt an toàn và tạo giao diện giữa mạch điều khiển với các thiết bị chấp hành trong hệ thống an toàn máy. Thiết bị sử dụng relay điện cơ có các tiếp điểm dẫn hướng cưỡng bức theo IEC/EN 61810-3.
Tiếp điểm force-guided giúp duy trì mối quan hệ cơ khí xác định giữa các tiếp điểm. Nhờ đó, hệ thống điều khiển an toàn có thể sử dụng tín hiệu phản hồi để phát hiện trạng thái của relay. Phoenix Contact cũng xác định thiết bị có tiếp điểm tín hiệu force-guided theo EN 50205, hỗ trợ việc đọc lại trạng thái và thực hiện kiểm tra chức năng.
Relay hỗ trợ điều khiển 1 kênh hoặc 2 kênh. Tùy thiết kế hệ thống, tín hiệu điều khiển có thể được đưa vào module để thực hiện chức năng safe switch-off. Điều này cho phép sử dụng relay trong nhiều cấu hình máy móc khác nhau, từ các mạch điều khiển đơn giản đến các hệ thống yêu cầu giám sát trạng thái.
Thiết bị có thời gian tác động điển hình khoảng 10 ms và thời gian nhả điển hình khoảng 10 ms. Thời gian khởi động lại nhỏ hơn 1 giây và thời gian phục hồi nhỏ hơn 500 ms. Đây là các thông số quan trọng khi thiết kế trình tự dừng và khởi động lại của máy.
Relay có điện áp điều khiển danh định 24 V AC/DC với dung sai -15% đến +10%. Dòng điều khiển điển hình khoảng 30 mA và công suất tiêu thụ điển hình 0,72 W. Phía đầu ra sử dụng hai tiếp điểm chuyển đổi, có điện áp đóng cắt tối đa 250 V AC/DC.
Khả năng đóng cắt phụ thuộc vào loại tải. Datasheet công bố khả năng AC15 là 3 A tại 250 V AC và DC13 là 3 A tại 24 V DC. Dòng liên tục giới hạn là 5 A đối với tiếp điểm thường mở và 3,5 A đối với tiếp điểm thường đóng. Do đó, khi thiết kế mạch thực tế cần xét đến loại tải, dòng khởi động và điều kiện đóng cắt thay vì chỉ dựa trên dòng định mức của relay.
Ưu điểm quan trọng nhất của relay an toàn Phoenix Contact PSR-SCF-24UC/URM/2X21 nằm ở cấu trúc tiếp điểm dẫn hướng cưỡng bức. Relay thông thường chủ yếu thực hiện đóng cắt tải, trong khi relay force-guided được thiết kế để hệ thống có thể sử dụng trạng thái tiếp điểm làm tín hiệu phản hồi trong các chức năng an toàn.
Thiết bị hỗ trợ điều khiển 1 hoặc 2 kênh, giúp linh hoạt khi thiết kế hệ thống. Hai nhóm tiếp điểm chuyển đổi 11-12-14 và 21-22-24 cho phép thực hiện đồng thời chức năng đóng cắt và phản hồi trong cùng một module.
Thiết bị cũng có kích thước tương đối nhỏ với chiều rộng chỉ 17,5 mm. Trong các tủ điện có nhiều module relay, PLC và thiết bị an toàn, việc sử dụng thiết bị có chiều rộng nhỏ giúp tối ưu không gian DIN rail.
Terminal bắt vít cố định giúp đấu nối trực tiếp và chắc chắn. LED màu vàng trên thiết bị hỗ trợ kỹ thuật viên kiểm tra nhanh trạng thái điện áp trong quá trình chạy thử hoặc bảo trì.
Về an toàn chức năng, sản phẩm được công bố phù hợp đến Category 1, PL c theo EN ISO 13849-1 và SIL 1 theo IEC 61508 cũng như EN IEC 62061. Tuy nhiên, các cấp độ an toàn này áp dụng cho cấu hình và điều kiện sử dụng tương ứng; việc đạt PL hoặc SIL của toàn bộ máy vẫn phụ thuộc vào thiết kế tổng thể của hệ thống an toàn.
Relay trung gian 24VDC thông thường được sử dụng chủ yếu để cách ly và khuếch đại tín hiệu điều khiển, chẳng hạn tín hiệu từ PLC để điều khiển contactor hoặc van điện từ. Trong khi đó, relay an toàn như PSR-SCF-24UC/URM/2X21 được thiết kế với các đặc tính phục vụ hệ thống an toàn, đặc biệt là tiếp điểm force-guided và khả năng đọc lại trạng thái.
Vì vậy, khi tìm kiếm relay thay thế, không nên chỉ dựa trên các thông số như 24VDC, 2 tiếp điểm chuyển đổi hoặc dòng 6A. Nếu relay đang nằm trong mạch an toàn của máy, cần đảm bảo relay thay thế có đặc tính an toàn và cấu hình tiếp điểm tương đương.
Khi lựa chọn relay thay thế, cần đối chiếu chính xác model PSR-SCF-24UC/URM/2X21 và mã đặt hàng 2981363. Cần kiểm tra điện áp điều khiển, cấu hình 1/2 kênh, số lượng tiếp điểm, đặc tính force-guided, khả năng đóng cắt và yêu cầu PL/SIL của toàn bộ hệ thống.
Đặc biệt, không nên thay thế trực tiếp bằng relay trung gian 24V thông thường nếu thiết bị đang đảm nhiệm chức năng an toàn. Cần kiểm tra loại tiếp điểm, đặc tính force-guided, khả năng đóng cắt và sơ đồ đấu nối của toàn bộ hệ thống trước khi thay thế.
Relay an toàn Phoenix Contact PSR-SCF-24UC/URM/2X21 mã 2981363 là relay ghép nối an toàn 24 V AC/DC dành cho các hệ thống máy công nghiệp cần đóng cắt an toàn và giám sát trạng thái tiếp điểm. Thiết bị có 2 tiếp điểm chuyển đổi force-guided, hỗ trợ điều khiển 1 hoặc 2 kênh, lắp DIN rail và có kích thước rộng 17,5 mm.
Sản phẩm phù hợp cho kỹ thuật viên bảo trì, kỹ sư tự động hóa, đơn vị thiết kế tủ điện và bộ phận mua hàng vật tư công nghiệp đang cần relay an toàn Phoenix Contact.
Liên hệ để nhận báo giá relay an toàn Phoenix Contact PSR-SCF-24UC/URM/2X21 – 2981363 và được tư vấn kiểm tra tương thích với sơ đồ đấu nối hiện tại của máy.
