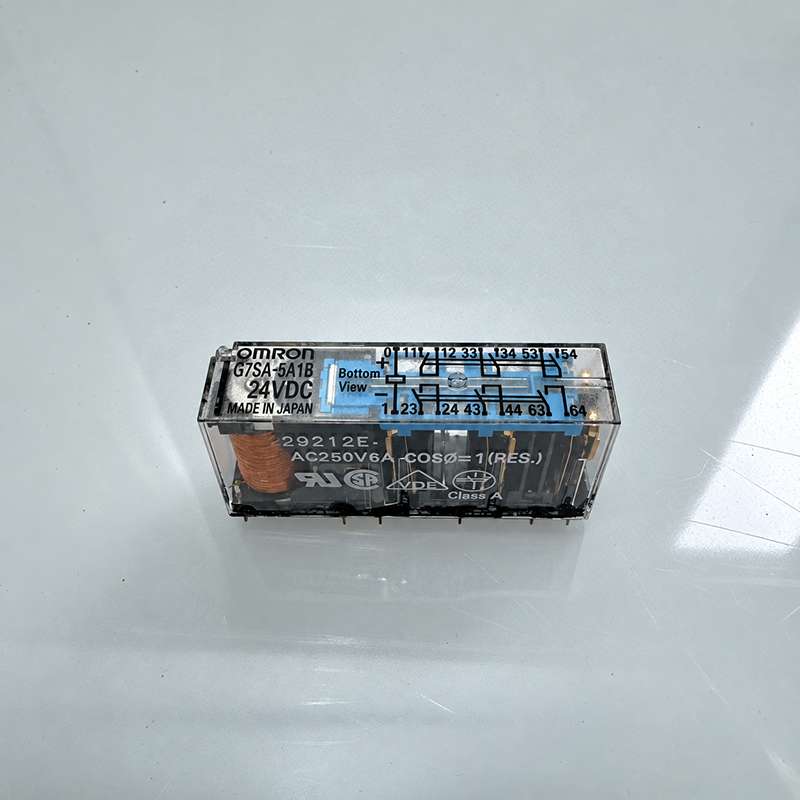

Rơ le an toàn Omron G7SA-5A1B 24VDC
Khi lập danh sách linh kiện cho tủ điện hoặc tìm relay thay thế trong dây chuyền đang vận hành, chỉ chọn đúng họ sản phẩm là chưa đủ: số lượng tiếp điểm và cách bố trí chân cũng phải khớp với mạch hiện hữu. Omron G7SA-5A1B 24VDC là rơ le an toàn 6 cực với cuộn dây 24VDC, cấu hình 5 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC). Đây là điểm cần lưu ý khi đối chiếu với những mã G7SA khác có phân bổ tiếp điểm khác nhau.
G7SA-5A1B phù hợp với nhu cầu nào?
Model này nên được lựa chọn dựa trên sơ đồ mạch và yêu cầu chức năng của máy, không dựa riêng vào kích thước hoặc hình dáng. Cấu hình 5NO+1NC cung cấp năm cặp tiếp điểm thường mở và một cặp thường đóng; relay thuộc dòng có tiếp điểm dẫn hướng cưỡng bức, thường được xem xét trong các mạch liên động và điều khiển an toàn khi hệ thống được thiết kế, đánh giá và kiểm chứng đúng quy định.
- Mã hàng: G7SA-5A1B.
- Điện áp cuộn dây: 24VDC.
- Cấu hình tiếp điểm: 5NO + 1NC, tổng cộng 6 cực.
- Kiểu chân: chân PCB.
- Đặc tính tiếp điểm: dẫn hướng cưỡng bức.
- Trước khi đặt mua: xác nhận đúng mã, điện áp, sơ đồ terminal và loại đế/kiểu lắp đang sử dụng.
Bảng thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Hãng | Omron |
| Mã sản phẩm | G7SA-5A1B |
| Điện áp định mức cuộn dây | 24VDC |
| Số cực | 6 cực |
| Cấu hình tiếp điểm | 5NO + 1NC |
| Kiểu tiếp điểm | Tiếp điểm dẫn hướng cưỡng bức |
| Dòng cuộn dây tại 24VDC | Khoảng 20,8mA (theo bảng định mức loại 6 cực) |
| Điện trở cuộn dây | Khoảng 1.152Ω (theo bảng định mức loại 6 cực) |
| Tải điện trở định mức | 250VAC, 6A; 30VDC, 6A |
| Dòng đóng cắt tối đa | 6A |
| Điện áp đóng cắt tối đa | 250VAC / 125VDC |
| Thời gian tác động | Tối đa 20ms |
| Thời gian nhả | Tối đa 20ms |
| Điện trở cách điện | Tối thiểu 1.000MΩ |
| Độ bền cơ | Tối thiểu 10.000.000 lần thao tác |
| Độ bền điện | Tối thiểu 100.000 lần thao tác tại tải định mức |
| Nhiệt độ môi trường làm việc | -40 đến +85°C với cuộn dây 12–48VDC, không đóng băng hoặc ngưng tụ |
| Kích thước tối đa | Dài 50 × rộng 13 × cao 24mm |
| Khối lượng tham khảo | Khoảng 25g đối với loại 6 cực |
Lưu ý: Các trị số tải nêu trên áp dụng cho điều kiện tải điện trở theo tài liệu kỹ thuật. Với tải cảm, tần suất đóng cắt cao hoặc yêu cầu an toàn cụ thể, cần kiểm tra catalogue và thiết kế mạch phù hợp thay vì áp dụng trực tiếp giá trị tải điện trở.

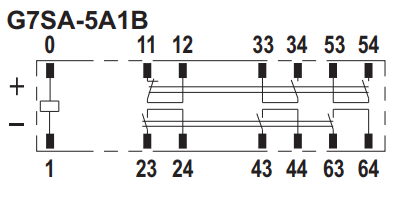

Sơ đồ chân G7SA-5A1B và nhận diện NO/NC
Trên sơ đồ nhìn từ đáy, cuộn dây DC dùng chân 0 và 1; chân 0 là cực dương (+), chân 1 là cực âm (−). Cặp tiếp điểm thường đóng (NC) là 11–12. Năm cặp thường mở (NO) gồm 23–24, 33–34, 43–44, 53–54 và 63–64. Khi kiểm tra hoặc thay relay, hãy dùng sơ đồ đúng model này và đối chiếu với sơ đồ in trên vỏ; không lấy sơ đồ của G7SA-4A2B hoặc G7SA-3A3B thay thế vì bố trí tiếp điểm không giống nhau.
Trước khi thao tác, ngắt nguồn theo quy trình an toàn tại nhà máy. Nếu relay nằm trong mạch bảo vệ máy, sau khi thay cần kiểm tra lại toàn bộ chức năng liên động và hệ thống liên quan theo quy trình xác nhận an toàn, không chỉ kiểm tra việc cuộn dây có hút hay không.

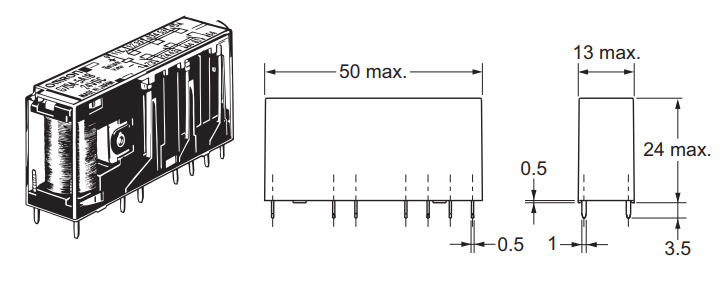

Kích thước và lưu ý khi lắp đặt
Kích thước tối đa thể hiện trên bản vẽ là 50mm chiều dài, 13mm chiều rộng và 24mm chiều cao. Khi bố trí PCB hoặc chọn đế cắm, cần tính cả khoảng trống đi dây, thao tác tháo lắp và bảo trì. Không nên kết luận hai relay có thể thay thế trực tiếp chỉ vì kích thước bên ngoài tương tự; cấu hình tiếp điểm, terminal và yêu cầu mạch phải được kiểm tra riêng.
Phân biệt G7SA-5A1B với các mã cùng dòng
Điểm nhận diện chính của G7SA-5A1B là cấu hình 5NO+1NC. Ví dụ, G7SA-4A2B có cấu hình 4NO+2NC, còn G7SA-3A3B có cấu hình 3NO+3NC. Vì thế, nếu yêu cầu mua hàng ghi chung “rơ le G7SA 24VDC”, bộ phận vật tư nên xác nhận lại mã đầy đủ với người phụ trách kỹ thuật trước khi đặt hàng. Thông tin này đặc biệt quan trọng khi thay thế relay trong tủ máy đang hoạt động, nơi từng cặp tiếp điểm có thể đảm nhiệm chức năng khác nhau.
Kiểm tra đế cắm và khả năng tương thích
Trước khi đặt mua đế cắm, hãy xác minh đúng loại relay, kiểu lắp, cách đấu nối và mã đế đang dùng trong hệ thống. Không nên suy ra khả năng tương thích chỉ từ tên dòng hoặc hình dáng. Nếu mua để bảo trì, nhân viên vật tư có thể gửi kèm ảnh nhãn relay cũ, mã đế và số lượng cần dùng để bộ phận phụ trách đối chiếu trước khi báo giá.
Catalogue và tài liệu kỹ thuật
Đối chiếu catalogue để xác nhận định mức, điều kiện vận hành và sơ đồ đấu nối trước khi thiết kế hoặc thay thế:
Xem catalogue PDF rơ le an toàn Omron G7SA
Yêu cầu báo giá G7SA-5A1B 24VDC
Khi gửi yêu cầu báo giá cho công ty, nên ghi rõ Omron G7SA-5A1B 24VDC, số lượng, mục đích mua mới hay thay thế và thông tin đế cắm hiện hữu nếu có. Cung cấp đúng mã giúp giảm nguy cơ nhận nhầm biến thể có cấu hình tiếp điểm khác. Tình trạng hàng, thời gian giao, chính sách bảo hành, chứng từ và thông tin xuất xứ cần được xác nhận theo lô hàng thực tế trước khi chốt đơn.
Để xem và đối chiếu các biến thể khác, mở trang rơ le an toàn Omron G7SA trong tab mới.
