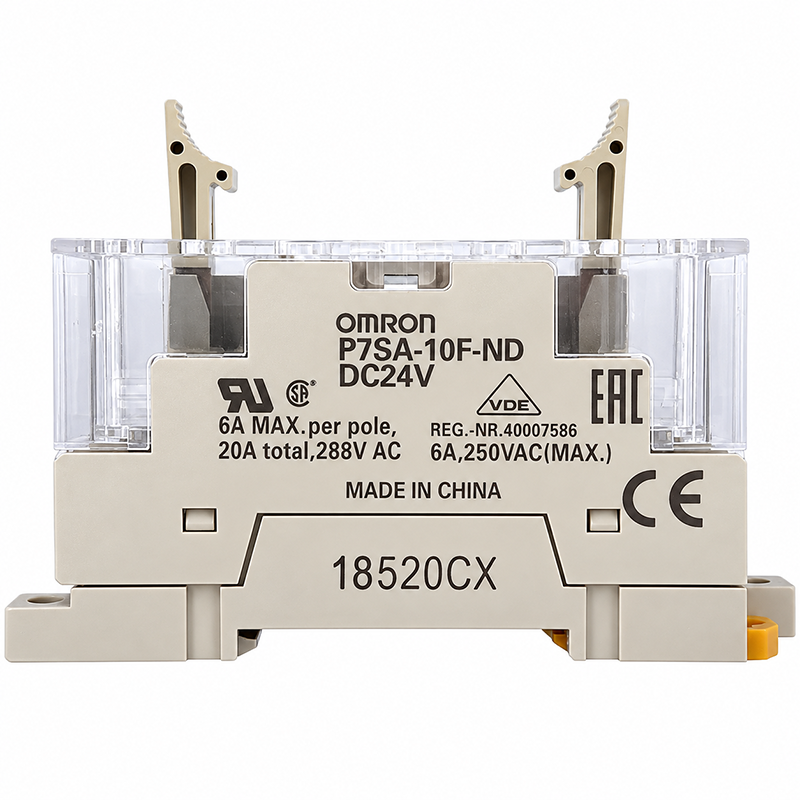

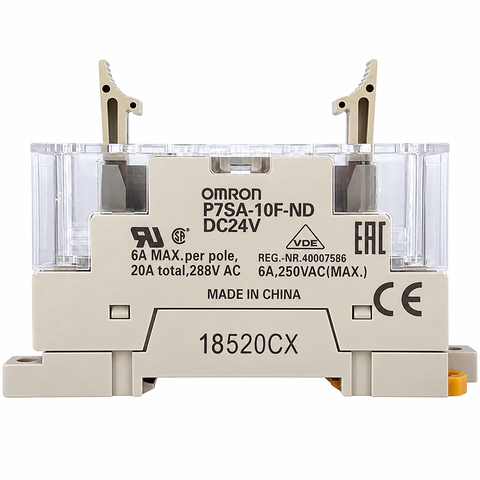

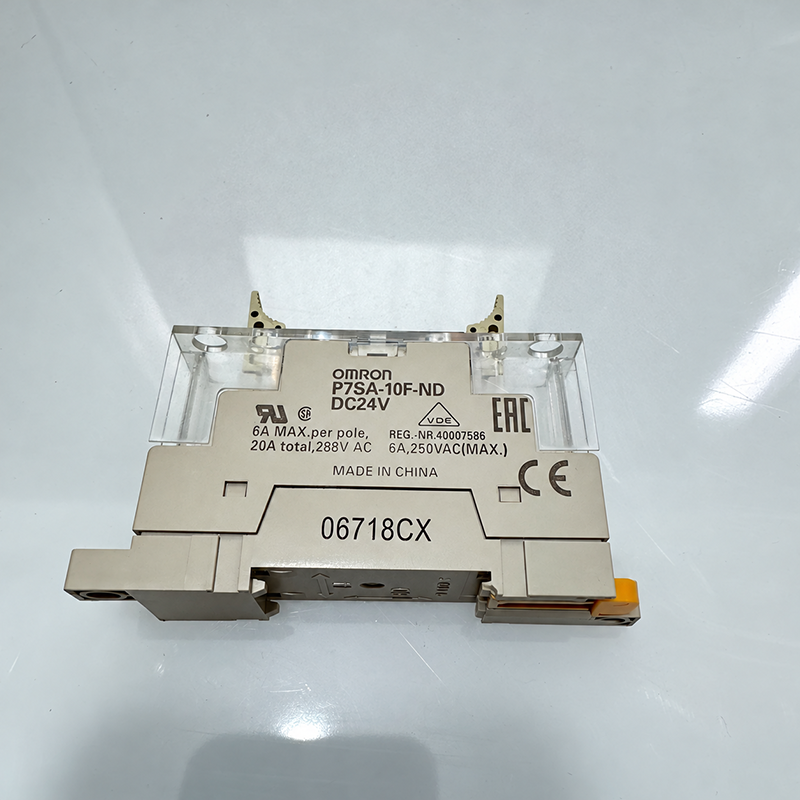

Đế cắm rơ le an toàn Omron P7SA-10F-ND DC24V có 10 chân, sử dụng đầu nối vít và tích hợp đèn báo hoạt động. Sản phẩm hỗ trợ lắp trên thanh DIN hoặc bắt vít, dùng với rơ le an toàn Omron G7SA loại 4 cực tương thích. Phù hợp cho việc kết nối và bảo trì rơ le trong tủ điều khiển công nghiệp.
Omron P7SA-10F-ND DC24V là đế cắm 10 chân dành cho rơ le an toàn dòng G7SA loại 4 cực. Sản phẩm sử dụng đầu nối vít, tích hợp đèn báo hoạt động và có thể lắp trên thanh DIN hoặc cố định bằng vít. Đế cắm giúp kết nối rơ le với mạch điều khiển, đồng thời thuận tiện hơn khi thay thế hoặc bảo trì rơ le trong tủ điện.
| Thương hiệu | Omron |
|---|---|
| Mã sản phẩm | P7SA-10F-ND DC24V |
| Loại sản phẩm | Đế cắm rơ le an toàn, kết nối phía trước |
| Số chân | 10 chân |
| Kiểu đầu nối | Đầu nối vít |
| Đèn báo | Có đèn báo hoạt động |
| Điện áp định mức của phiên bản ND | 24 VDC |
| Dòng điện mang liên tục | 6 A |
| Nhiệt độ môi trường hoạt động | -20 đến +70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường hoạt động | 25–85% RH |
| Kiểu lắp đặt | Thanh DIN hoặc bắt vít |
| Rơ le tương thích | Dòng Omron G7SA loại 4 cực, cần đối chiếu đúng mã rơ le |
Lưu ý: DC24V là thông tin định mức của phiên bản P7SA-10F-ND được thể hiện trên nhãn sản phẩm. Khi đặt hàng, hãy xác nhận đầy đủ mã và điện áp với nhà cung cấp. Đế cắm được bán riêng, không mặc nhiên bao gồm rơ le G7SA.

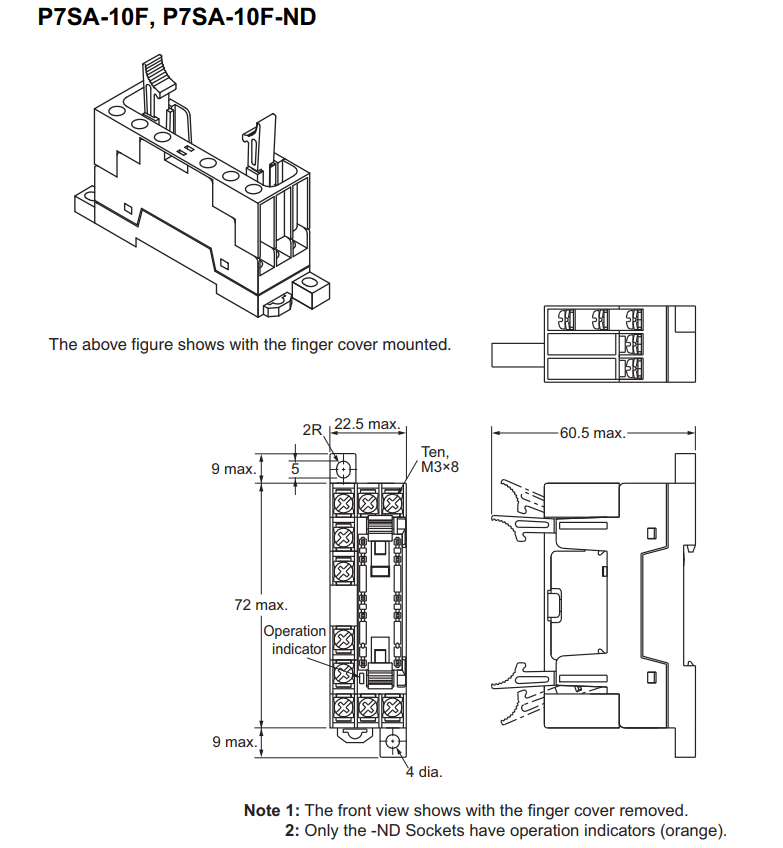

Tài liệu kích thước của dòng P7SA-10F/P7SA-10F-ND thể hiện chiều rộng phần thân tối đa khoảng 22,5 mm, chiều sâu tối đa khoảng 60,5 mm và chiều cao thân theo bản vẽ khoảng 72 mm, chưa tính các phần nhô/lẫy lắp đặt. Khi thiết kế tủ điện, nên sử dụng bản vẽ kích thước chính thức và chừa khoảng trống cần thiết cho dây dẫn, thao tác tháo lắp và nắp che.
Trước khi đấu nối, cần ngắt nguồn và thực hiện quy trình an toàn điện của nhà máy. Xác nhận sơ đồ chân của đúng model G7SA, chức năng từng đầu nối và cực tính cuộn dây nếu mạch có yêu cầu. Không suy luận chân đấu chỉ từ hình dáng bên ngoài; hãy dùng sơ đồ kết nối trong catalogue hoặc sơ đồ đi kèm thiết bị.
| Mã sản phẩm | Kiểu đầu nối | Đèn báo | Ghi chú |
|---|---|---|---|
| P7SA-10F | Đầu nối vít | Không | Đế cắm 10 chân cho rơ le G7SA loại 4 cực |
| P7SA-10F-ND | Đầu nối vít | Có | Phiên bản có đèn báo; mã trong ảnh ghi DC24V |
| P7SA-10F-ND-PU | Push-In Plus | Có | Phiên bản đầu nối cắm nhanh; không phải loại đầu nối vít trong ảnh |
| P7SA-10P | Chân PCB | Không theo cấu hình được liệt kê | Phiên bản lắp trên bảng mạch in |
Đặc biệt, không nên đặt nhầm P7SA-10F-ND-PU nếu hệ thống yêu cầu đế cắm đầu nối vít. Hãy kiểm tra mã in trên thân, số chân, phương thức đấu dây và phiên bản điện áp trước khi mua.
P7SA-10F-ND thường được dùng làm đế kết nối cho rơ le an toàn G7SA trong tủ điều khiển máy móc, mạch liên động cửa bảo vệ, mạch dừng khẩn và các hệ thống điều khiển cần sử dụng rơ le có tiếp điểm dẫn hướng cưỡng bức. Việc lựa chọn và thiết kế mạch an toàn phải dựa trên đánh giá rủi ro, tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất; riêng đế cắm không tự tạo thành một hệ thống an toàn hoàn chỉnh.
P7SA-10F-ND là đế cắm dành cho rơ le G7SA loại 4 cực tương thích, chẳng hạn cấu hình G7SA-3A1B. Nếu bạn cần xem các cấu hình rơ le G7SA khác, thông số kỹ thuật, sơ đồ chân hoặc lựa chọn đế cắm cho loại 6 cực, hãy xem bài tổng quan rơ le an toàn Omron G7SA và đế cắm P7SA.
Khi yêu cầu báo giá, vui lòng cung cấp đầy đủ mã P7SA-10F-ND DC24V, số lượng và thông tin rơ le G7SA đang sử dụng. Nếu cần thay thế linh kiện hiện hữu, có thể gửi ảnh nhãn sản phẩm và sơ đồ đấu nối để đối chiếu trước khi đặt hàng.
