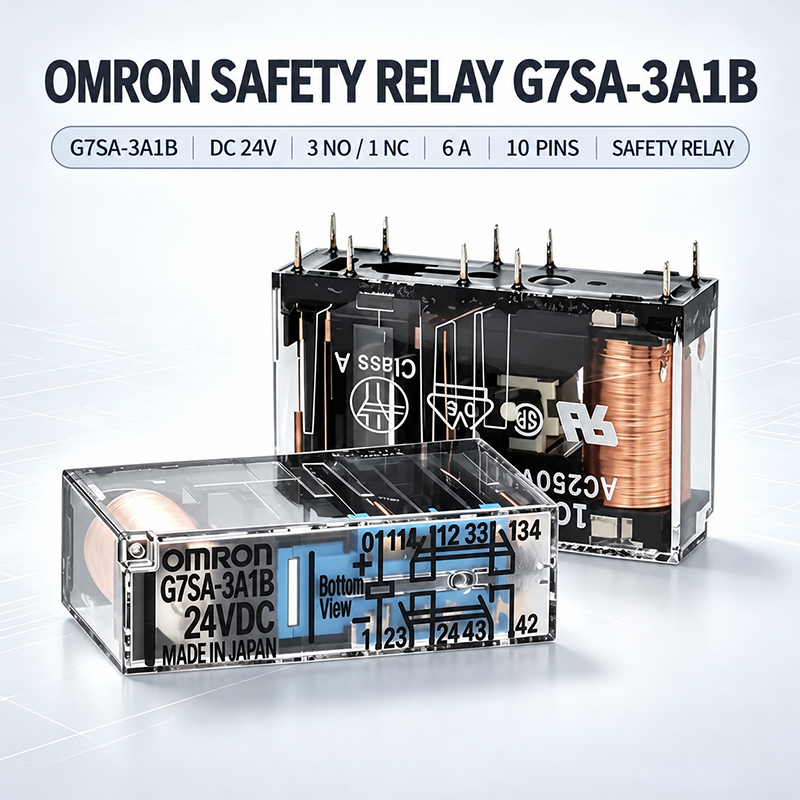

Rơ le an toàn Omron G7SA-3A1B 24VDC là relay 4 cực có tiếp điểm dẫn hướng cưỡng bức, gồm 3 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC). Thiết bị có cuộn dây 24VDC và chân PCB, phù hợp tích hợp trong mạch liên động và hệ thống điều khiển an toàn máy móc khi được thiết kế, đánh giá và kiểm chứng đúng yêu cầu.
Omron G7SA-3A1B 24VDC là rơ le an toàn 4 cực sử dụng tiếp điểm dẫn hướng cưỡng bức (forcibly guided contacts). Model có cấu hình 3 tiếp điểm thường mở (3NO) và 1 tiếp điểm thường đóng (1NC), cuộn dây định mức 24VDC và chân kết nối dạng PCB. Sản phẩm có thể được sử dụng trong mạch liên động và hệ thống điều khiển máy móc yêu cầu giám sát trạng thái tiếp điểm, với điều kiện toàn bộ mạch an toàn được thiết kế, đánh giá và kiểm chứng phù hợp.
| Thương hiệu | Omron |
|---|---|
| Mã sản phẩm | G7SA-3A1B |
| Điện áp cuộn dây của sản phẩm trong bài | 24VDC |
| Số cực | 4 cực |
| Cấu hình tiếp điểm | 3NO + 1NC |
| Loại tiếp điểm | Tiếp điểm dẫn hướng cưỡng bức |
| Kiểu chân | Chân PCB |
| Điện áp cuộn dây định mức | 24VDC |
| Dòng cuộn dây tham khảo tại 24VDC | 15mA |
| Công suất cuộn dây | Khoảng 360mW |
| Tải điện trở định mức | 250VAC, 6A; 30VDC, 6A |
| Dòng mang liên tục định mức | 6A, cần xem xét điều kiện nhiệt độ và tải thực tế |
| Điện áp đóng cắt tối đa | 250VAC hoặc 125VDC |
| Dòng đóng cắt tối đa | 6A |
| Thời gian tác động tối đa | 20ms |
| Thời gian nhả tối đa | 20ms |
| Điện trở tiếp điểm tối đa | 100mΩ |
| Điện trở cách điện tối thiểu | 1.000MΩ |
| Độ bền cơ tối thiểu | 10.000.000 lần thao tác |
| Độ bền điện tối thiểu | 100.000 lần thao tác tại tải định mức |
| Nhiệt độ môi trường hoạt động với cuộn 24VDC | -40 đến +85°C, không đóng băng hoặc ngưng tụ |
| Khối lượng tham khảo | Khoảng 22g đối với rơ le 4 cực |
Lưu ý: Thông số tải điện trở không đồng nghĩa thiết bị có thể đóng cắt mọi loại tải ở cùng dòng điện. Với tải cảm, tải động cơ hoặc yêu cầu an toàn đặc thù, cần đối chiếu thông số tải và thiết kế mạch theo catalogue.
G7SA-3A1B có ba tiếp điểm thường mở và một tiếp điểm thường đóng. Theo sơ đồ đầu cực của model, cặp 11–12 là tiếp điểm thường đóng (NC); các cặp 23–24, 33–34 và 43–44 là tiếp điểm thường mở (NO). Cần đối chiếu sơ đồ đúng mã sản phẩm trước khi đấu dây, không dùng sơ đồ của G7SA-2A2B hoặc các model khác thay thế.
Cuộn dây có cực tính: chân 0 là cực dương (+), chân 1 là cực âm (−) theo sơ đồ cung cấp. Đấu ngược cực tính có thể khiến rơ le không hoạt động. Ngắt nguồn trước khi thao tác và kiểm tra mạch theo quy trình an toàn của hệ thống.

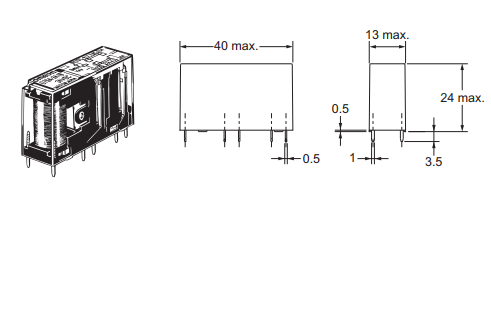

Bản vẽ kích thước cho thấy thân rơ le 4 cực có chiều dài tối đa khoảng 40mm, chiều rộng tối đa khoảng 13mm và chiều cao tối đa khoảng 24mm. G7SA-3A1B dùng chân PCB, do đó cần thiết kế đúng vị trí lỗ, khoảng cách chân và đường mạch theo bản vẽ kỹ thuật. Không suy ra bố trí chân PCB chỉ từ kích thước bao ngoài.
Rơ le là một thành phần của hệ thống an toàn, không tự nó bảo đảm cấp độ an toàn của toàn bộ máy. Việc lựa chọn cần căn cứ vào đánh giá rủi ro, cấu trúc mạch, thiết bị giám sát và các tiêu chuẩn áp dụng cho máy.
| Model | Số cực | Cấu hình tiếp điểm | Đặc điểm lựa chọn |
|---|---|---|---|
| G7SA-3A1B | 4 cực | 3NO + 1NC | Ba tiếp điểm NO và một NC |
| G7SA-2A2B | 4 cực | 2NO + 2NC | Hai tiếp điểm NO và hai NC |
| G7SA-5A1B | 6 cực | 5NO + 1NC | Nhiều tiếp điểm NO hơn |
| G7SA-4A2B | 6 cực | 4NO + 2NC | Bốn tiếp điểm NO và hai NC |
| G7SA-3A3B | 6 cực | 3NO + 3NC | Số tiếp điểm NO và NC cân bằng |
Dòng G7SA có các lựa chọn điện áp cuộn dây như 12, 18, 21, 24, 48 và 110VDC. Khi đặt hàng cần xác nhận rõ điện áp cuộn dây; nội dung bài này áp dụng cho phiên bản 24VDC.
G7SA-3A1B sử dụng chân PCB và có thể kết nối với đế cắm chuyên dụng tương thích. Với dòng socket P7SA, phiên bản 4 cực có mã P7SA-10P dành cho chân PCB hoặc P7SA-10F/P7SA-10F-ND cho kiểu lắp phía trước với đầu nối vít. Cần chọn đúng socket theo phương án lắp đặt và sơ đồ chân; đế cắm được đặt mua riêng, không mặc định đi kèm rơ le.
Tham khảo catalogue PDF để xem bảng thông số, sơ đồ đầu cực, bản vẽ kích thước và lưu ý an toàn của dòng rơ le G7SA cùng các đế cắm P7SA.
Tải catalogue rơ le an toàn Omron G7SA và đế cắm P7SA (PDF)
Khi yêu cầu báo giá, vui lòng cung cấp mã G7SA-3A1B, điện áp cuộn dây 24VDC, số lượng và yêu cầu về socket hoặc PCB. Nếu đang thay thế thiết bị hiện hữu, nên gửi ảnh nhãn model và sơ đồ đấu nối để đối chiếu trước khi đặt hàng.
Xem các model 4 cực, 6 cực, thông số và các lựa chọn đế cắm tại landing page tổng rơ le an toàn Omron G7SA.
