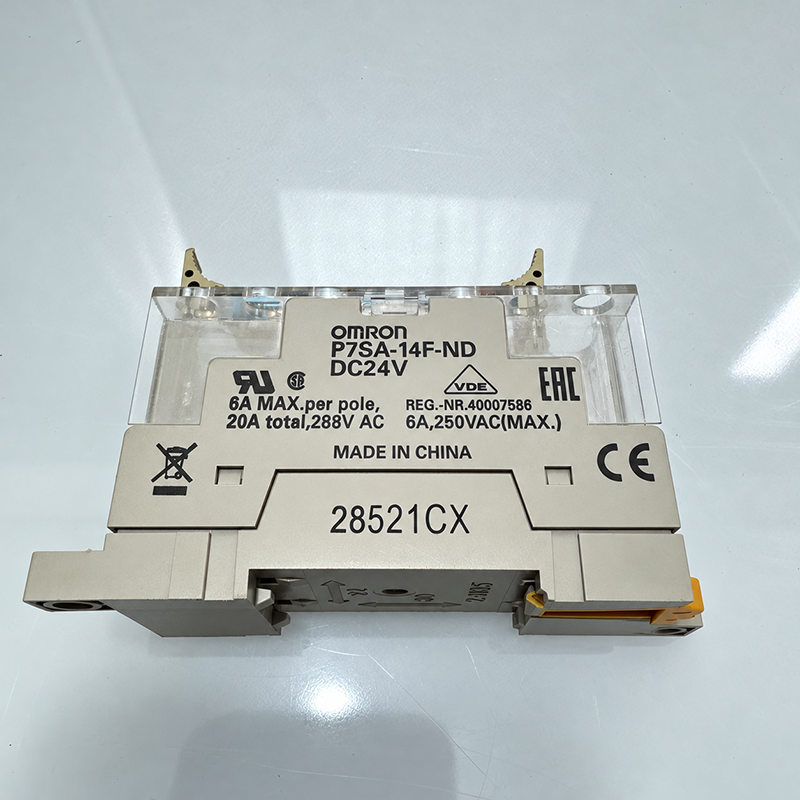

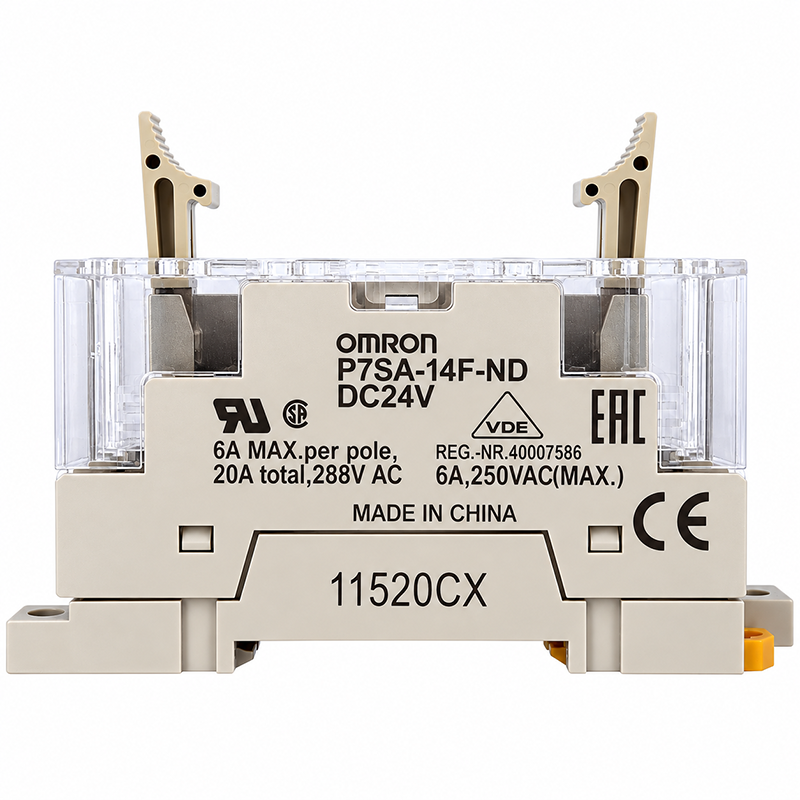

Đế cắm rơ le an toàn Omron P7SA-14F-ND DC24V có 14 chân, sử dụng đầu nối vít và tích hợp đèn báo hoạt động cùng diode hấp thụ xung cuộn dây. Sản phẩm tương thích với các rơ le an toàn Omron G7SA loại 6 cực như G7SA-5A1B, G7SA-4A2B và G7SA-3A3B. Đế cắm hỗ trợ lắp trên thanh DIN hoặc bắt vít, phù hợp cho tủ điện điều khiển công nghiệp.
Omron P7SA-14F-ND DC24V là đế cắm 14 chân dành cho rơ le an toàn dòng G7SA loại 6 cực tương thích. Sản phẩm sử dụng đầu nối vít, tích hợp đèn báo hoạt động và hỗ trợ lắp trên thanh DIN hoặc cố định bằng vít. Đế cắm tạo giao diện kết nối giữa rơ le và mạch điều khiển, thuận tiện cho việc kiểm tra, thay thế và bảo trì thiết bị trong tủ điện.
| Thương hiệu | Omron |
|---|---|
| Mã sản phẩm | P7SA-14F-ND DC24V |
| Loại sản phẩm | Đế cắm rơ le an toàn, kết nối phía trước |
| Số chân | 14 chân |
| Kiểu đầu nối | Đầu nối vít |
| Đèn báo hoạt động | Có; phiên bản ND tích hợp đèn báo và diode hấp thụ xung điện áp ngược của cuộn dây |
| Điện áp định mức phiên bản ND | 24 VDC |
| Dòng điện mang liên tục | 6 A, cần giảm tải theo nhiệt độ vận hành và hướng dẫn của Omron |
| Nhiệt độ môi trường hoạt động | -20 đến +70°C, không đóng băng hoặc ngưng tụ |
| Độ ẩm môi trường hoạt động | 25–85% RH |
| Kiểu lắp đặt | Thanh DIN hoặc bắt vít |
| Rơ le tương thích | Dòng Omron G7SA loại 6 cực, cần đối chiếu đúng mã |
| Khối lượng tham khảo | Khoảng 59 g |
Lưu ý: P7SA-14F-ND DC24V là đế cắm, không phải bản thân rơ le G7SA. Catalogue Omron liệt kê đế cắm và rơ le là các hạng mục riêng biệt; hãy xác nhận phạm vi cung cấp khi đặt hàng.

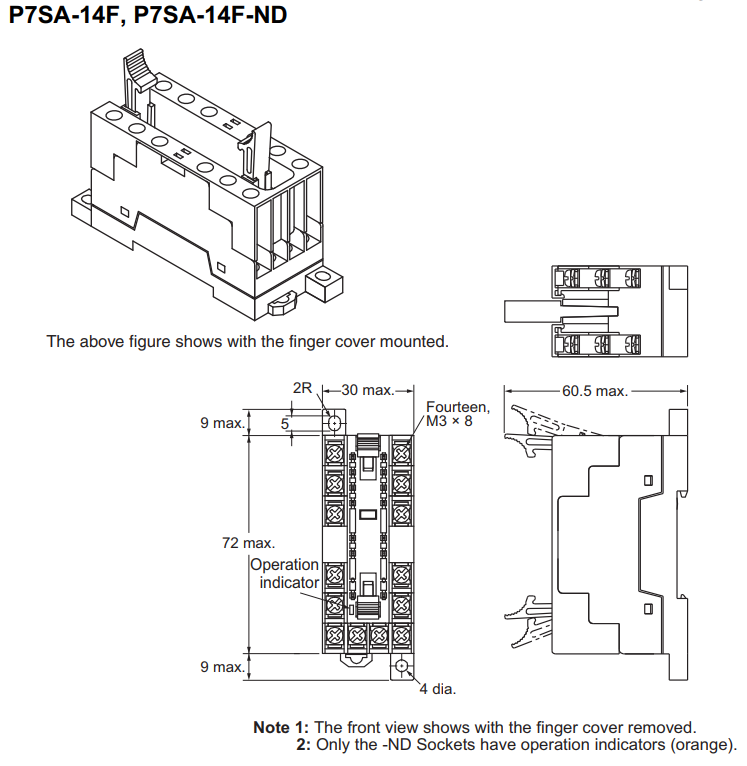

Theo bản vẽ catalogue, đế cắm có kích thước tối đa khoảng 30 mm chiều rộng, 60,5 mm chiều sâu; chiều cao tổng thể có thể khác với mốc 72 mm thể hiện trên hình chiếu chính. Bản vẽ thể hiện 14 đầu nối vít M3 × 8 và lỗ bắt vít đường kính 4 mm. Khi thiết kế tủ, đối chiếu bản vẽ gốc để xác định chính xác kích thước lắp đặt, khoảng hở và vị trí đi dây.
Sơ đồ đầu nối thay đổi theo model rơ le được lắp. Với các phiên bản G7SA 6 cực, tổ hợp tiếp điểm thường mở (NO) và thường đóng (NC) khác nhau giữa G7SA-5A1B, G7SA-4A2B và G7SA-3A3B. Không đấu dây dựa trên sơ đồ của model khác; hãy dùng sơ đồ đúng model trong catalogue.
| Mã sản phẩm | Số cực/chân | Kiểu đầu nối | Đèn báo | Ghi chú |
|---|---|---|---|---|
| P7SA-14F-ND DC24V | 6 cực / 14 chân | Đầu nối vít | Có | Phiên bản trong ảnh; tích hợp diode hấp thụ xung cuộn dây |
| P7SA-14F | 6 cực / 14 chân | Đầu nối vít | Không | Không có cấu hình đèn báo/diode như phiên bản ND |
| P7SA-14F-ND-PU DC24 | 6 cực / 14 chân | Push-In Plus | Có | Đầu nối cắm nhanh, khác loại đầu nối vít |
| P7SA-14P | 6 cực / 14 chân | Chân PCB | Không | Dành cho lắp bảng mạch in |
Khi thay thế, kiểm tra đồng thời số chân, kiểu đầu nối, phiên bản ND hay không ND và điện áp định mức. Không thay P7SA-14F-ND bằng P7SA-14F-ND-PU nếu tủ điện đang thiết kế cho đầu nối vít mà chưa đánh giá lại cách đấu dây.
Đây là các cấu hình tiếp điểm khác nhau nên cần lựa chọn theo thiết kế mạch an toàn. Nếu chọn cả rơ le và socket, hãy cung cấp mã rơ le, điện áp cuộn dây và số lượng tiếp điểm NO/NC để đối chiếu.
Để tra cứu thêm thông tin về dòng rơ le an toàn G7SA và đế cắm P7SA, bạn có thể tải catalogue kỹ thuật bên dưới. Tài liệu bao gồm thông tin đặt hàng, thông số kỹ thuật, sơ đồ chân, kích thước và các lưu ý an toàn khi lắp đặt, đấu dây.
Tải catalogue rơ le an toàn Omron G7SA và đế cắm P7SA (PDF)
Khi yêu cầu báo giá, vui lòng cung cấp mã P7SA-14F-ND DC24V, số lượng và mã rơ le G7SA 6 cực đang sử dụng. Nếu cần thay thế thiết bị hiện hữu, gửi ảnh nhãn model và sơ đồ đấu nối để đối chiếu trước khi đặt hàng.
Để xem các cấu hình rơ le 4 cực, 6 cực, thông số kỹ thuật và các lựa chọn socket P7SA khác, tham khảo landing page tổng rơ le an toàn Omron G7SA.
