Rơ le an toàn Phoenix Contact PSR-SCP-24UC/URM/5X1/2X2 là relay an toàn 24V AC/DC dùng để cách ly, ghép nối và ngắt mạch an toàn trong hệ thống tự động hóa. Thiết bị có 5 tiếp điểm cho phép, 2 tiếp điểm xác nhận, tiếp điểm dẫn hướng cưỡng bức, hỗ trợ điều khiển 1 hoặc 2 kênh và lắp DIN rail, phù hợp cho tủ điều khiển máy và hệ thống Failsafe PLC.

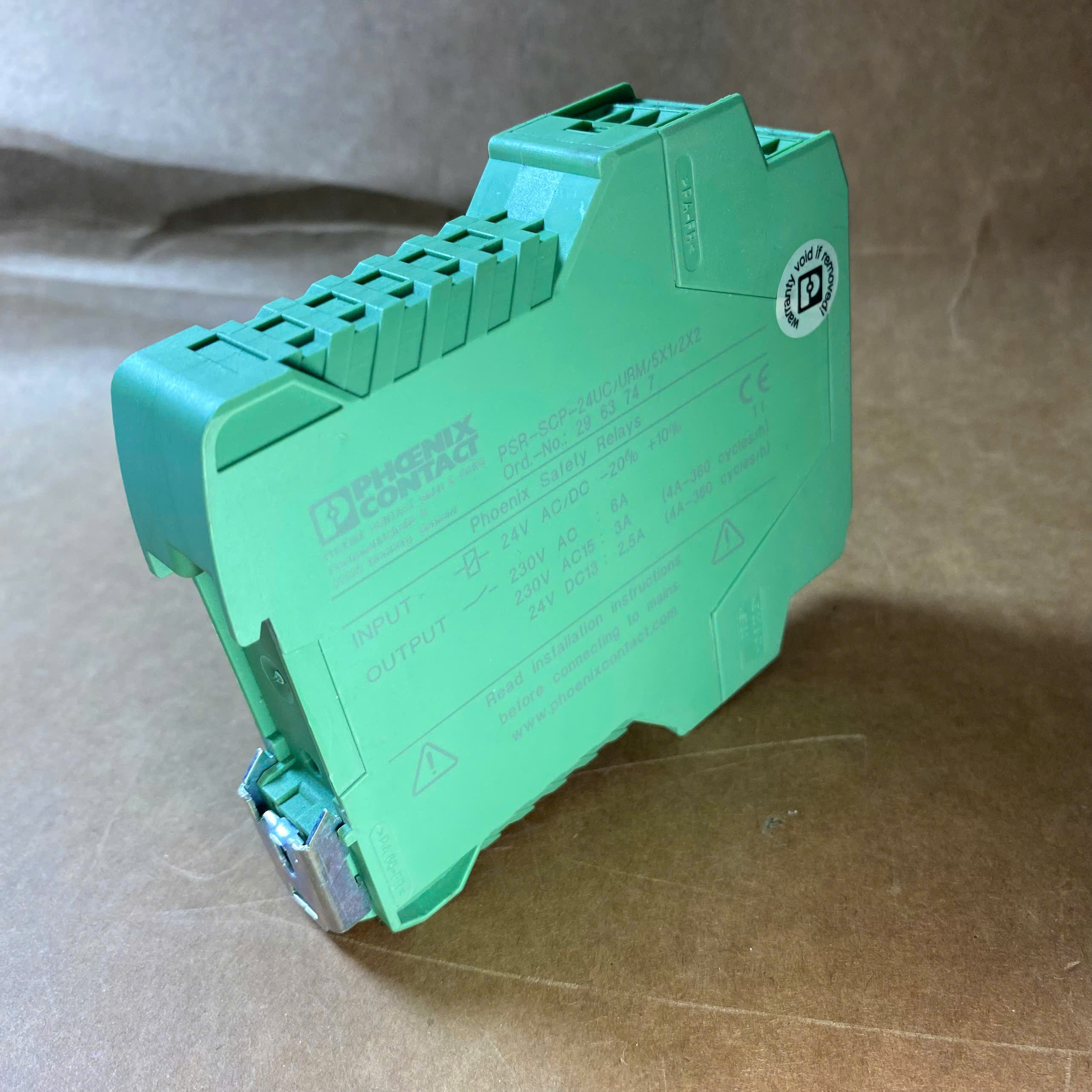

Rơ le an toàn Phoenix Contact PSR-SCP-24UC/URM/5X1/2X2 là thiết bị safe coupling relay thuộc dòng PSR, mã sản phẩm 2963747, được thiết kế cho các hệ thống điều khiển và tự động hóa công nghiệp có yêu cầu ngắt mạch an toàn. Thiết bị sử dụng điện áp điều khiển 24 V AC/DC, có 5 đường dẫn dòng cho phép và 2 đường dẫn xác nhận, tích hợp tiếp điểm dẫn hướng cưỡng bức giúp thực hiện chức năng phản hồi trạng thái và kiểm tra an toàn. Sản phẩm phù hợp để kết nối với bộ điều khiển an toàn, Safety Relay hoặc các thiết bị điều khiển Failsafe trong máy móc và dây chuyền sản xuất.
PSR-SCP-24UC/URM/5X1/2X2 là rơ le ghép nối an toàn của Phoenix Contact, được sử dụng nhằm thích ứng công suất và cách ly điện trong các ứng dụng High Demand và Low Demand. Thiết bị nhận tín hiệu số từ bộ điều khiển an toàn hoặc thiết bị cơ bản phù hợp, sau đó điều khiển các đường dẫn đầu ra và thực hiện ngắt mạch theo trạng thái an toàn.
Model này có mã đặt hàng 2963747, sử dụng khối đấu dây dạng vít cắm, thiết kế với chiều rộng chỉ 22,5 mm để thuận tiện lắp đặt trong tủ điện công nghiệp. Thiết bị có thể điều khiển một kênh hoặc hai kênh và hỗ trợ chế độ tự động khởi động.
Điểm nổi bật của PSR-SCP-24UC/URM/5X1/2X2 là hệ thống tiếp điểm dẫn hướng cưỡng bức. Khi các đường dẫn dòng cho phép mở, các đường dẫn xác nhận sẽ đóng để truyền thông tin trạng thái về bộ điều khiển an toàn. Nhờ đó, kỹ thuật viên có thể thực hiện chức năng readback và proof test của hệ thống.
Thiết bị được thiết kế cho chức năng Safe Shutdown và các ứng dụng có yêu cầu an toàn. Theo tài liệu kỹ thuật, sản phẩm phù hợp đến Category 1, Performance Level c theo EN ISO 13849-1, SILCL 1 theo EN 62061 và SIL 1 theo IEC 61508.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Phoenix Contact |
| Dòng sản phẩm | PSRclassic |
| Mã sản phẩm | PSR-SCP-24UC/URM/5X1/2X2 |
| Mã đặt hàng | 2963747 |
| Loại thiết bị | Safe coupling relay / Rơ le ghép nối an toàn |
| Điện áp nguồn điều khiển định mức | 24 V AC/DC, -15% / +10% |
| Dòng điện điều khiển định mức | Điển hình 47 mA |
| Công suất tiêu thụ | Điển hình 1,2 W |
| Thời gian khởi động điển hình | 20 ms |
| Thời gian nhả điển hình | 20 ms |
| Thời gian phục hồi | < 500 ms |
| Tần số đóng cắt tối đa | 0,5 Hz |
| Số đường dẫn dòng cho phép | 5 NO |
| Số đường dẫn xác nhận | 2 NC |
| Vật liệu tiếp điểm | AgSnO2 |
| Điện áp đóng cắt tối thiểu | 5 V AC/DC |
| Điện áp đóng cắt tối đa | 230 V AC/DC |
| Dòng liên tục giới hạn | 6 A đối với tiếp điểm NO; 3 A đối với tiếp điểm NC |
| Dòng khởi động tối đa | 6 A |
| Công suất đóng cắt tối thiểu | 50 mW |
| Tuổi thọ cơ học | 10 x 106 chu kỳ |
| Loại relay | Relay điện cơ với tiếp điểm dẫn hướng cưỡng bức |
| Tiêu chuẩn tiếp điểm dẫn hướng | EN 50205 |
| Chế độ điều khiển | 1 kênh hoặc 2 kênh |
| Khởi động | Tự động |
| Loại bảo vệ | IP20 |
| Kiểu lắp đặt | DIN rail 35 mm |
| Vị trí lắp đặt | Dọc hoặc ngang |
| Kích thước với terminal vít | 22,5 x 114,5 x 99 mm |
| Kích thước với terminal lò xo | 22,5 x 114,5 x 112 mm |
| Tiết diện dây - terminal vít | 0,2 ... 2,5 mm² |
| Tiết diện dây - terminal lò xo | 0,2 ... 1,5 mm² |
| Nhiệt độ môi trường khi vận hành | -20 °C ... 55 °C |
| Nhiệt độ lưu trữ/vận chuyển | -40 °C ... 85 °C |
| Độ cao lắp đặt tối đa | 2000 m so với mực nước biển |
| Cấp quá điện áp | II |
| Mức độ ô nhiễm | 2 |
| Cách ly an toàn | 4 kV giữa các đường dẫn dòng và vỏ |
| Category | 1 |
| Performance Level | PL c |
| SIL theo IEC 61508 | SIL 1 |
| SILCL theo EN 62061 | SILCL 1 |
| Stop Category | 0 theo IEC/EN 60204-1 |
| Trọng lượng | Khoảng 175 g |
| Màu vỏ | Vàng |
Khách hàng có thể tham khảo tài liệu kỹ thuật của Phoenix Contact để kiểm tra thông số, sơ đồ đấu nối, điều kiện lắp đặt, chức năng proof test và các yêu cầu an toàn trước khi đưa thiết bị vào hệ thống.
Tải datasheet PSR-SCP-24UC/URM/5X1/2X2 PDF
Lưu ý: Đường dẫn PDF ở trên cần được thay bằng đường dẫn file tài liệu thực tế trên website nếu hệ thống quản trị website sử dụng URL riêng cho tài liệu.

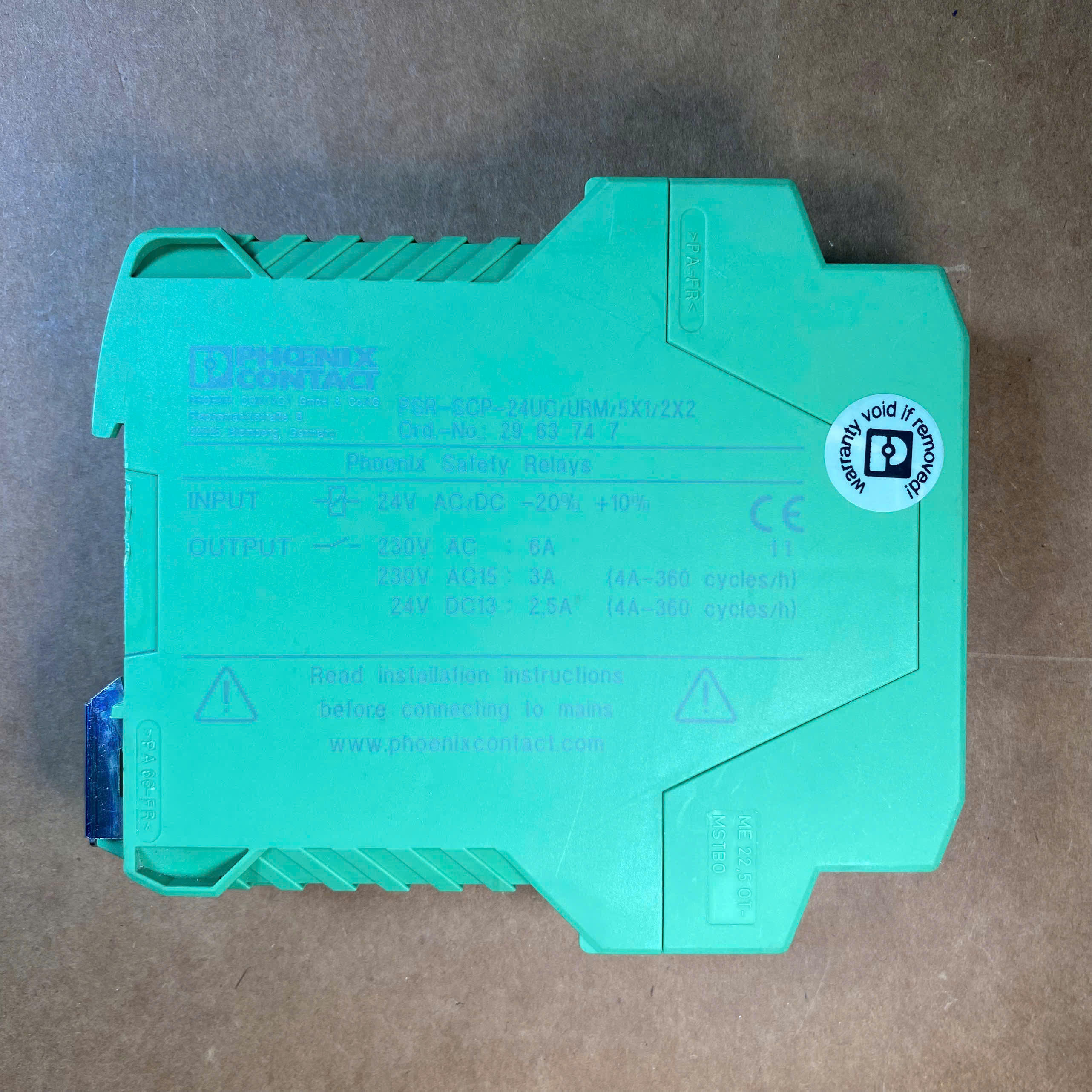

PSR-SCP-24UC/URM/5X1/2X2 có chiều rộng 22,5 mm, phù hợp với không gian tủ điện có mật độ thiết bị cao. Phiên bản sử dụng khối đấu dây vít có kích thước 22,5 x 114,5 x 99 mm. Tài liệu cũng thể hiện phiên bản đấu dây lò xo với chiều sâu 112 mm.

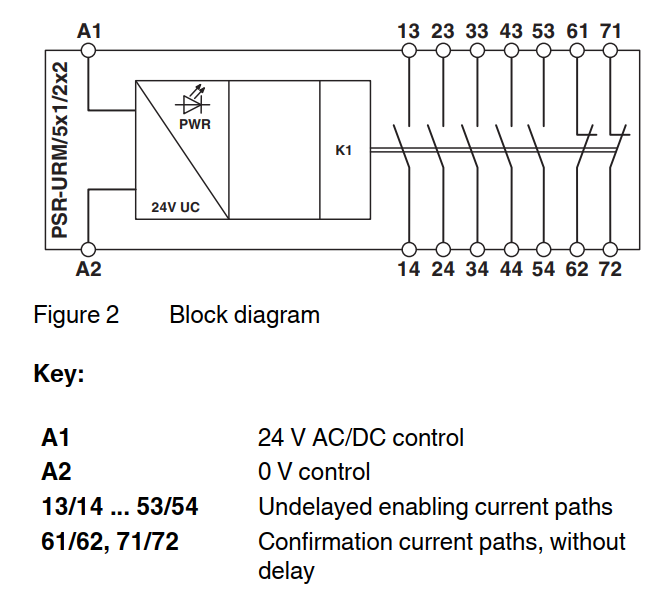

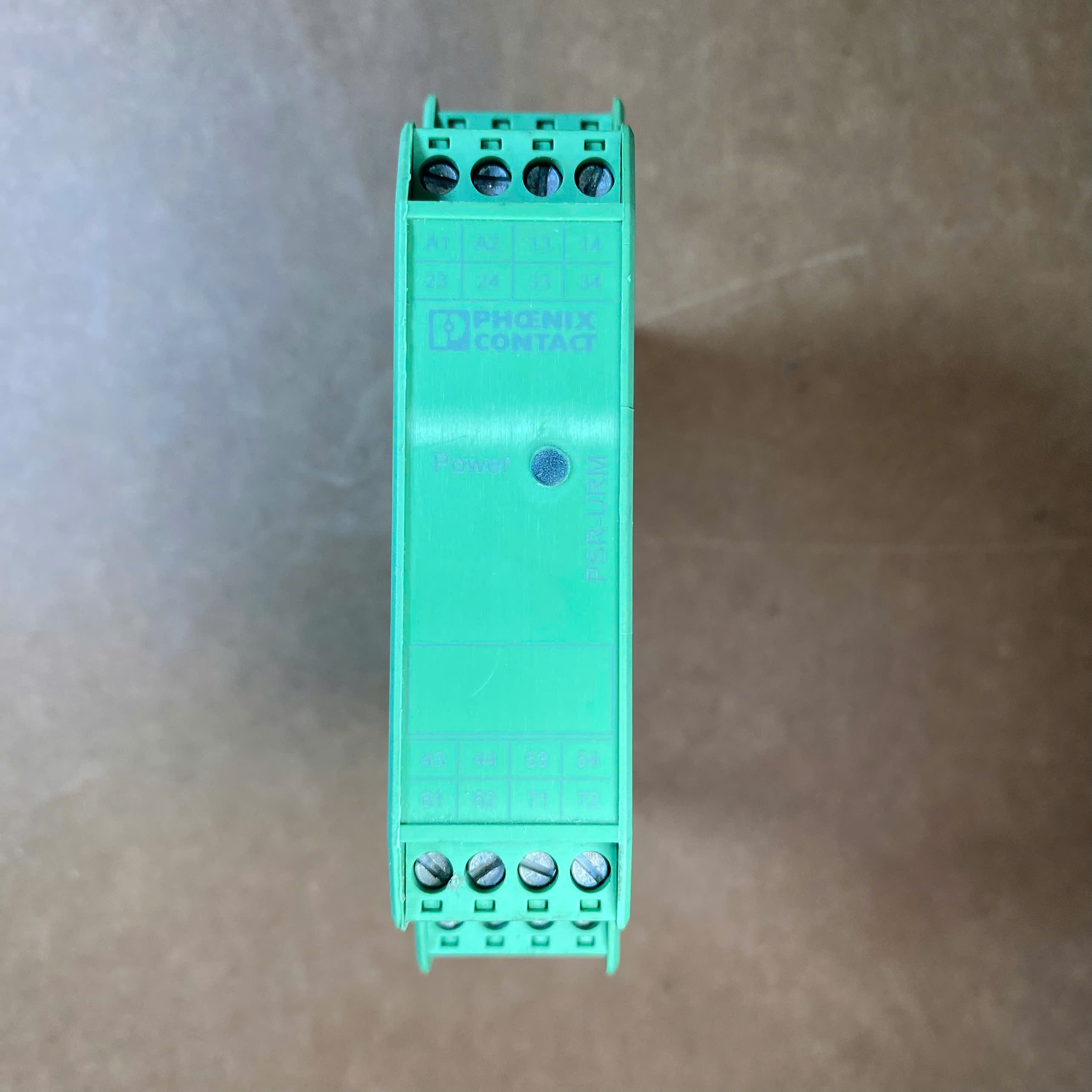

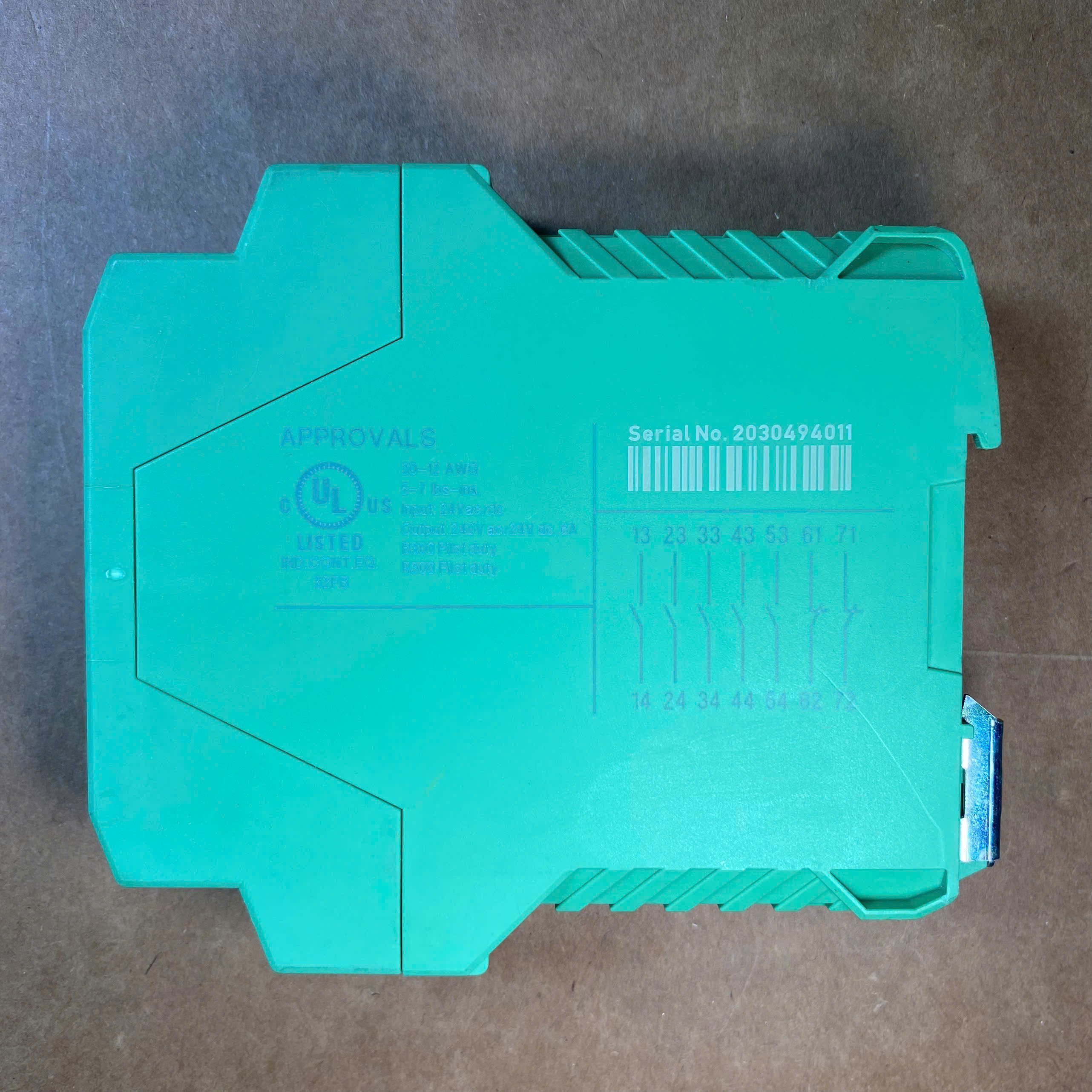

PSR-SCP-24UC/URM/5X1/2X2 sử dụng A1 và A2 làm đầu vào điều khiển. A1 nhận tín hiệu điều khiển 24 V AC/DC và A2 là 0 V điều khiển. Các đường dẫn 13/14, 23/24, 33/34, 43/44 và 53/54 là các đường dẫn dòng cho phép không trễ. Các đường 61/62 và 71/72 là đường dẫn xác nhận không trễ.
Thiết bị có thể được điều khiển một kênh hoặc hai kênh từ bộ điều khiển an toàn. Với chức năng chẩn đoán, các đường dẫn xác nhận có thể được đưa trở lại đầu vào số của Failsafe PLC để kiểm tra trạng thái tiếp điểm và giám sát các thiết bị mở rộng hoặc contactor có tiếp điểm dẫn hướng cưỡng bức.
Chức năng chính của PSR-SCP-24UC/URM/5X1/2X2 là ghép nối tín hiệu số từ bộ điều khiển an toàn, đồng thời thực hiện thích ứng công suất và cách ly điện giữa các mạch. Thiết bị được thiết kế cho các ứng dụng cần chức năng ngắt an toàn trong hệ thống máy và dây chuyền tự động hóa.
Khi tín hiệu cho phép bên ngoài được cấp vào A1, các đường dẫn dòng cho phép 13/14 đến 53/54 đóng. Khi tín hiệu cho phép bị ngắt, các đường dẫn này mở và đưa mạch về trạng thái an toàn. Theo tài liệu, các đường dẫn dòng cho phép được ngắt không trễ theo Stop Category 0 của EN 60204-1.
Hai đường dẫn xác nhận 61/62 và 71/72 cung cấp thông tin trạng thái phục vụ chức năng chẩn đoán. Do sử dụng tiếp điểm dẫn hướng cưỡng bức, khi các đường dẫn cho phép mở thì các đường dẫn xác nhận chuyển trạng thái tương ứng. Tín hiệu này có thể được đưa về Failsafe PLC để thực hiện readback.
Thiết bị hỗ trợ chức năng proof test thông qua kiểm tra liên tục đường dẫn xác nhận hoặc thông qua việc đọc trạng thái phản hồi vào một đầu vào số của bộ điều khiển an toàn. Đây là điểm quan trọng khi triển khai thiết bị trong hệ thống có yêu cầu kiểm tra định kỳ chức năng an toàn.
PSR-SCP-24UC/URM/5X1/2X2 có thời gian khởi động điển hình khoảng 20 ms và thời gian nhả điển hình khoảng 20 ms khi được điều khiển qua A1. Nguồn điều khiển định mức là 24 V AC/DC, phù hợp với cấu trúc nguồn điều khiển phổ biến trong tủ điện tự động hóa công nghiệp.
Thiết bị sử dụng relay điện cơ với tiếp điểm dẫn hướng cưỡng bức theo EN 50205. Hệ thống tiếp điểm này hỗ trợ việc đọc trạng thái an toàn và thực hiện proof test. Đây là cấu trúc khác với relay trung gian thông thường vốn chủ yếu được sử dụng cho mục đích đóng cắt hoặc cách ly tín hiệu mà không có chức năng phản hồi an toàn chuyên dụng.
Trong một hệ thống thực tế, PSR-SCP-24UC/URM/5X1/2X2 có thể nằm giữa bộ điều khiển an toàn và các mạch đầu ra cần được ngắt theo trạng thái an toàn. Năm đường dẫn cho phép giúp thiết bị có thể điều khiển nhiều mạch từ cùng một tín hiệu an toàn, trong khi hai đường xác nhận hỗ trợ chức năng giám sát và chẩn đoán.
Ưu điểm đầu tiên của PSR-SCP-24UC/URM/5X1/2X2 là cấu trúc tiếp điểm dẫn hướng cưỡng bức. Thiết kế này cho phép thực hiện chức năng phản hồi trạng thái một cách phù hợp với yêu cầu của các mạch an toàn và hỗ trợ proof test.
Thiết bị cung cấp đồng thời 5 đường dẫn dòng cho phép và 2 đường dẫn xác nhận, đáp ứng các hệ thống cần nhiều mạch đầu ra cùng với mạch phản hồi. Cấu hình này đặc biệt hữu ích khi thiết kế tủ điều khiển máy cần nhiều tiếp điểm an toàn nhưng vẫn muốn duy trì kích thước module nhỏ gọn.
Với chiều rộng 22,5 mm và khả năng lắp trên thanh DIN 35 mm, sản phẩm thuận tiện bố trí trong các tủ điện công nghiệp. Khối terminal dạng cắm giúp thuận tiện cho quá trình đấu nối và bảo trì.
Điện áp điều khiển 24 V AC/DC giúp thiết bị dễ tích hợp vào hệ thống điều khiển công nghiệp. Các tiếp điểm đầu ra có thể đóng cắt tải với điện áp tối đa 230 V AC/DC, đồng thời dòng liên tục giới hạn đạt 6 A đối với tiếp điểm NO và 3 A đối với tiếp điểm NC theo điều kiện kỹ thuật của nhà sản xuất.
Thiết bị cũng hỗ trợ điều khiển một hoặc hai kênh và chế độ tự động khởi động. Các thông số an toàn được tài liệu công bố gồm Category 1, PL c, SILCL 1 và SIL 1, tuy nhiên cấp độ an toàn đạt được của toàn bộ hệ thống còn phụ thuộc vào thiết kế, đánh giá rủi ro, cấu hình và quá trình xác nhận của hệ thống máy.
PSR-SCP-24UC/URM/5X1/2X2 là thiết bị an toàn dùng trong môi trường công nghiệp nên việc lắp đặt, đấu nối và đưa vào vận hành cần được thực hiện bởi người có chuyên môn về điện và an toàn máy.
Tài liệu yêu cầu thiết bị phải được lắp trong vỏ bảo vệ chống bụi và hơi ẩm với cấp bảo vệ tối thiểu IP54 đối với vị trí lắp đặt. Nguồn 24 V sử dụng cho thiết bị cần có cách ly an toàn và đáp ứng yêu cầu SELV/PELV theo tiêu chuẩn liên quan.
Đối với tải cảm, cần sử dụng mạch bảo vệ phù hợp để hạn chế nguy cơ tiếp điểm relay bị hàn. Khi triển khai hệ thống an toàn, cần thực hiện đánh giá rủi ro, xác nhận toàn bộ hệ thống và kiểm tra chức năng định kỳ theo yêu cầu của ứng dụng.
Khi đấu nối, các chân A1/A2 được sử dụng cho nguồn điều khiển. Các chân 13/14, 23/24, 33/34, 43/44 và 53/54 là đường dẫn dòng cho phép. Các chân 61/62 và 71/72 là đường dẫn xác nhận. Sơ đồ đấu nối cần được kiểm tra theo đúng cấu hình thực tế của hệ thống trước khi cấp nguồn.
Rơ le an toàn Phoenix Contact PSR-SCP-24UC/URM/5X1/2X2 là lựa chọn phù hợp cho các hệ thống tự động hóa công nghiệp cần ghép nối tín hiệu từ bộ điều khiển an toàn, cách ly điện và điều khiển nhiều đường mạch đầu ra. Với nguồn điều khiển 24 V AC/DC, 5 đường dẫn dòng cho phép, 2 đường xác nhận, tiếp điểm dẫn hướng cưỡng bức và thiết kế lắp DIN rail 22,5 mm, sản phẩm thuận tiện tích hợp vào tủ điện và hệ thống điều khiển máy.
Đặc biệt, chức năng readback và proof test thông qua các đường dẫn xác nhận giúp kỹ thuật viên thuận tiện hơn trong việc giám sát trạng thái mạch và kiểm tra chức năng của thiết bị. Model có mã đặt hàng 2963747, phù hợp cho các hệ thống máy sử dụng Failsafe PLC, SIS và các ứng dụng Safe Shutdown.
Liên hệ ngay để nhận báo giá rơ le an toàn Phoenix Contact PSR-SCP-24UC/URM/5X1/2X2 và được tư vấn lựa chọn thiết bị phù hợp với hệ thống điều khiển của nhà máy.
