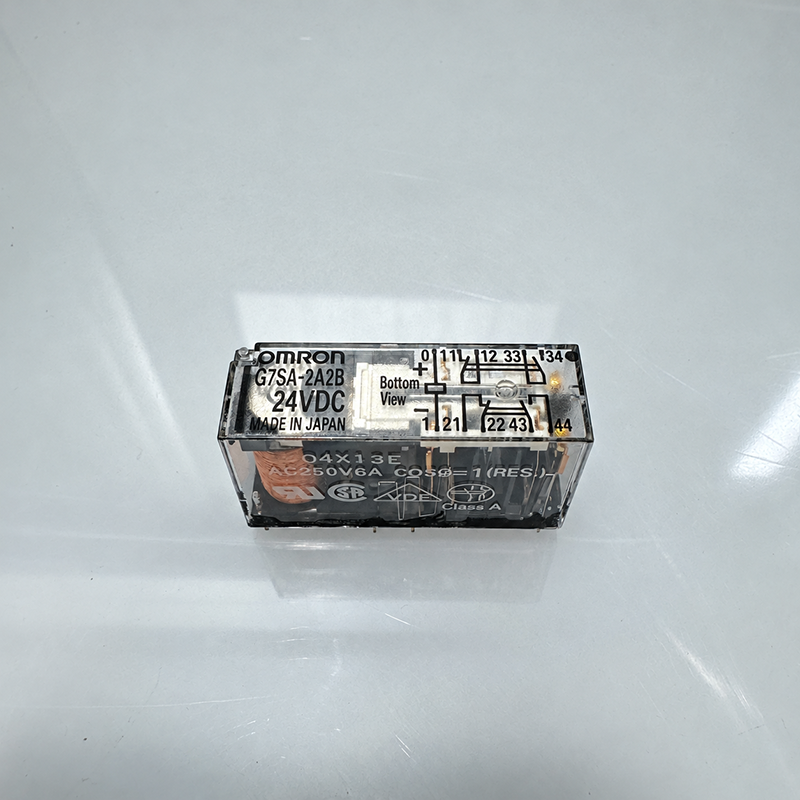

Rơ le an toàn Omron G7SA-2A2B 24VDC là relay 4 cực có tiếp điểm dẫn hướng cưỡng bức, cấu hình 2 tiếp điểm thường mở (NO) và 2 tiếp điểm thường đóng (NC). Thiết bị sử dụng chân PCB, cuộn dây 24VDC và phù hợp tích hợp trong mạch liên động, điều khiển an toàn máy móc khi được thiết kế và kiểm chứng đúng yêu cầu.

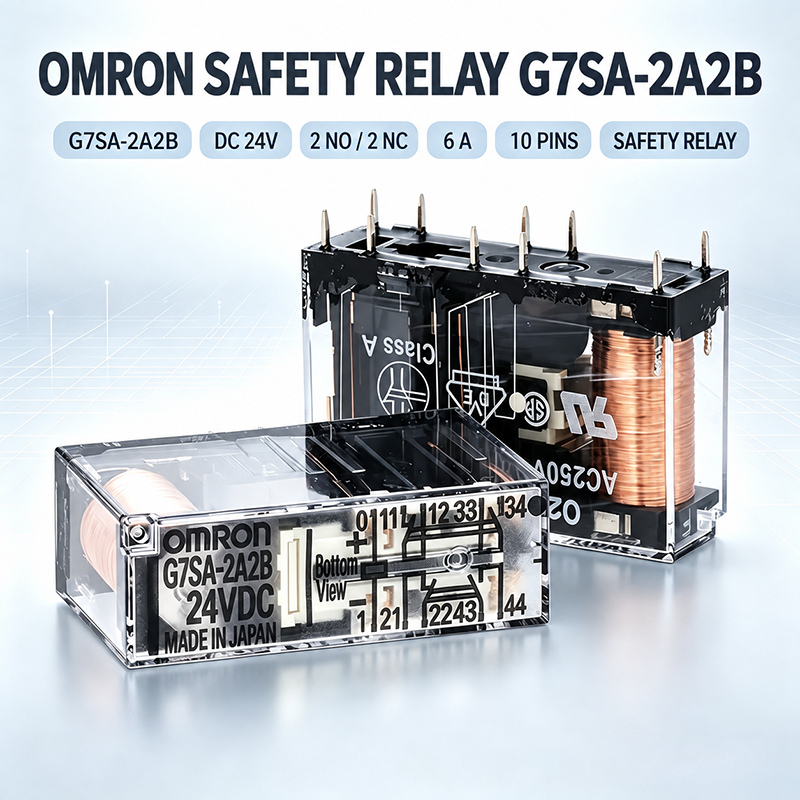

Omron G7SA-2A2B 24VDC là rơ le an toàn 4 cực sử dụng tiếp điểm dẫn hướng cưỡng bức (forcibly guided contacts). Model này có cấu hình 2 tiếp điểm thường mở (2NO) và 2 tiếp điểm thường đóng (2NC), cuộn dây định mức 24VDC và chân kết nối dạng PCB. Thiết bị có thể được sử dụng trong mạch liên động và các hệ thống điều khiển máy móc yêu cầu giám sát trạng thái tiếp điểm, với điều kiện toàn bộ mạch an toàn được thiết kế, đánh giá và kiểm chứng phù hợp.
| Thương hiệu | Omron |
|---|---|
| Mã sản phẩm | G7SA-2A2B |
| Điện áp cuộn dây của sản phẩm trong bài | 24VDC |
| Số cực | 4 cực |
| Cấu hình tiếp điểm | 2NO + 2NC |
| Loại tiếp điểm | Tiếp điểm dẫn hướng cưỡng bức |
| Kiểu chân | Chân PCB |
| Tải điện trở định mức | 250VAC, 6A; 30VDC, 6A |
| Dòng mang liên tục định mức | 6A, cần xem xét điều kiện nhiệt độ và tải thực tế |
| Điện áp đóng cắt tối đa | 250VAC hoặc 125VDC |
| Dòng đóng cắt tối đa | 6A |
| Thời gian tác động tối đa | 20ms |
| Thời gian nhả tối đa | 20ms |
| Điện trở cách điện tối thiểu | 1.000MΩ |
| Độ bền cơ tối thiểu | 10.000.000 lần thao tác |
| Độ bền điện tối thiểu | 100.000 lần thao tác tại tải định mức |
| Nhiệt độ môi trường hoạt động với cuộn 24VDC | -40 đến +85°C, không đóng băng hoặc ngưng tụ |
| Khối lượng tham khảo | Khoảng 22g đối với rơ le 4 cực |
Lưu ý: Thông số tải điện trở không đồng nghĩa thiết bị có thể đóng cắt mọi loại tải ở cùng dòng điện. Với tải cảm, tải động cơ hoặc yêu cầu an toàn đặc thù, cần đối chiếu đúng thông số tải và thiết kế mạch theo catalogue.

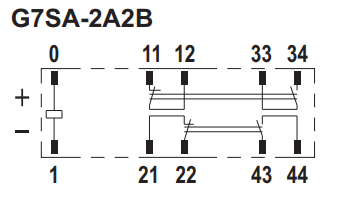

G7SA-2A2B có hai tiếp điểm thường mở và hai tiếp điểm thường đóng. Theo sơ đồ đấu nối trong catalogue, các cặp 23–24, 33–34 và 43–44 được thể hiện là tiếp điểm thường mở ở những model có các cặp chân này; riêng với G7SA-2A2B, các cặp cần chú ý là 23–24 và 43–44 (NO), cùng 11–12 và 21–22 (NC). Hãy đối chiếu sơ đồ đúng model trước khi đấu dây, không sử dụng sơ đồ của model G7SA khác.
Cuộn dây có ký hiệu cực tính: chân 0 là cực dương (+) và chân 1 là cực âm (−) theo sơ đồ được cung cấp. Đấu ngược cực tính có thể khiến rơ le không hoạt động. Ngắt nguồn trước khi thao tác và kiểm tra lại mạch theo quy trình an toàn của hệ thống.

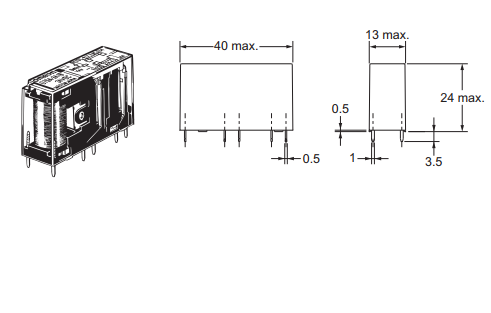

Theo bản vẽ kích thước trong catalogue, thân rơ le 4 cực có chiều dài tối đa khoảng 40mm, chiều rộng tối đa khoảng 13mm và chiều cao tối đa khoảng 24mm. Rơ le sử dụng chân PCB, vì vậy cần thiết kế đúng vị trí lỗ và khoảng cách chân trên bo mạch theo bản vẽ kỹ thuật. Không lấy kích thước bao ngoài để suy ra bố trí chân nếu chưa đối chiếu bản vẽ PCB.
Rơ le là một thành phần của hệ thống an toàn, không tự nó bảo đảm cấp độ an toàn của toàn bộ máy. Việc lựa chọn cần căn cứ vào đánh giá rủi ro, cấu trúc mạch, thiết bị giám sát và các tiêu chuẩn áp dụng cho máy.
| Model | Số cực | Cấu hình tiếp điểm | Gợi ý lựa chọn |
|---|---|---|---|
| G7SA-3A1B | 4 cực | 3NO + 1NC | Khi cần ba tiếp điểm NO và một NC |
| G7SA-2A2B | 4 cực | 2NO + 2NC | Khi cần hai tiếp điểm NO và hai NC |
| G7SA-5A1B | 6 cực | 5NO + 1NC | Khi cần nhiều tiếp điểm NO hơn |
| G7SA-4A2B | 6 cực | 4NO + 2NC | Khi cần bốn tiếp điểm NO và hai NC |
| G7SA-3A3B | 6 cực | 3NO + 3NC | Khi cần số tiếp điểm NO và NC cân bằng |
Các model trên có thể có nhiều lựa chọn điện áp cuộn dây như 12, 18, 21, 24, 48 và 110VDC. Khi đặt hàng, phải ghi rõ điện áp cuộn dây; không chỉ dựa vào phần mã model để xác định điện áp.
G7SA-2A2B sử dụng chân PCB và có thể kết nối với đế cắm chuyên dụng tương thích. Với dòng socket P7SA, phiên bản 4 cực có mã P7SA-10P dành cho chân PCB hoặc P7SA-10F/P7SA-10F-ND cho kiểu lắp phía trước với đầu nối vít. Hãy chọn đúng loại đế cắm theo phương án lắp đặt và sơ đồ chân. Socket được đặt mua riêng, không mặc định đi kèm rơ le.
Tham khảo catalogue PDF để xem bảng thông số, sơ đồ đấu chân, bản vẽ kích thước và hướng dẫn an toàn của dòng rơ le G7SA cùng các socket P7SA.
Tải catalogue rơ le an toàn Omron G7SA và đế cắm P7SA (PDF)
Khi yêu cầu báo giá, vui lòng cung cấp mã G7SA-2A2B, điện áp cuộn dây 24VDC, số lượng và yêu cầu về socket hoặc PCB. Nếu đang thay thế thiết bị hiện hữu, nên gửi ảnh nhãn model và sơ đồ đấu nối để đối chiếu chính xác trước khi đặt hàng.
Xem các model 4 cực, 6 cực, thông số và các lựa chọn đế cắm tại landing page tổng rơ le an toàn Omron G7SA.
