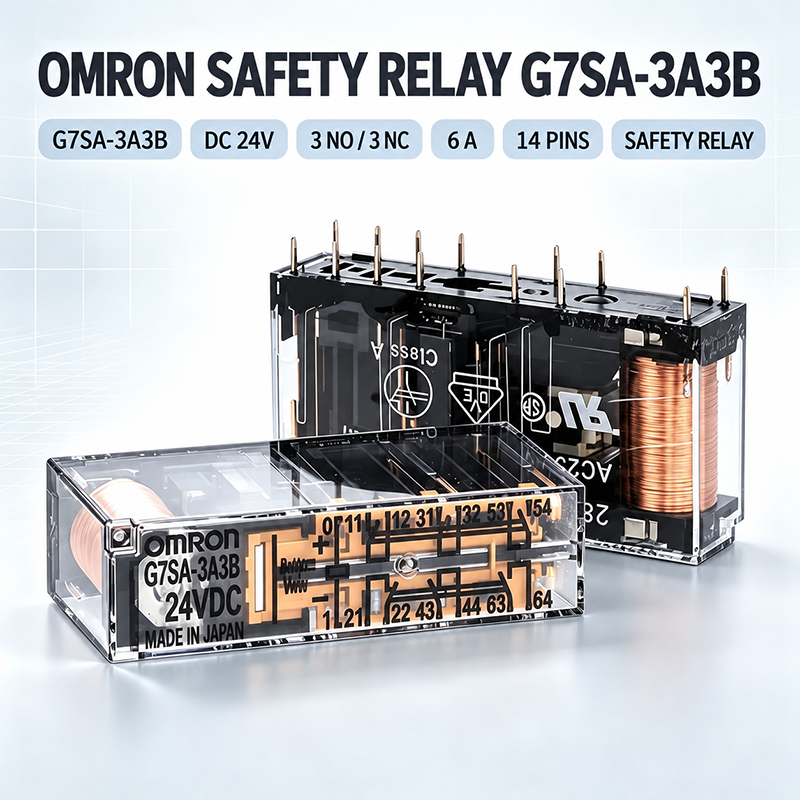

Rơ le an toàn Omron G7SA-3A3B 24VDC
Omron G7SA-3A3B 24VDC là rơ le an toàn 6 cực, sử dụng cuộn dây điều khiển 24VDC và cấu hình tiếp điểm gồm 3 thường mở (NO) cùng 3 thường đóng (NC). Mẫu này phù hợp để xem xét trong các mạch liên động và hệ thống điều khiển an toàn máy công nghiệp có yêu cầu giám sát trạng thái tiếp điểm. Với nhân viên kỹ thuật, điểm cần đối chiếu trước khi thay thế là đúng mã G7SA-3A3B, điện áp cuộn dây, sơ đồ chân và cấu hình 3NO+3NC; nhân viên vật tư nên dùng đầy đủ mã sản phẩm khi hỏi giá để tránh nhầm với các biến thể G7SA khác.
Thông tin cần xác nhận trước khi đặt hàng
Khi mua linh kiện thay thế cho tủ điện hoặc chuẩn bị vật tư cho dây chuyền mới, việc nhận diện đúng mã giúp hạn chế sai khác trong quá trình lắp đặt. G7SA-3A3B là dòng 6 cực với ba cặp tiếp điểm NO và ba cặp tiếp điểm NC. Đây không phải phiên bản 4 cực G7SA-3A1B hay G7SA-2A2B, vì vậy không nên chỉ dựa vào tên dòng G7SA hoặc hình dáng bên ngoài để quyết định thay thế.
- Mã sản phẩm: G7SA-3A3B.
- Điện áp cuộn dây: 24VDC.
- Cấu hình tiếp điểm: 3NO + 3NC, tổng cộng 6 cực.
- Kiểu chân: chân PCB để lắp trên mạch hoặc đế tương thích theo thiết kế.
- Ứng dụng: mạch liên động, điều khiển và giám sát an toàn máy khi được thiết kế, đánh giá theo yêu cầu an toàn tương ứng.
Bảng thông số kỹ thuật Omron G7SA-3A3B
| Thông số | Giá trị |
|---|---|
| Model | G7SA-3A3B |
| Điện áp định mức cuộn dây | 24VDC |
| Số cực | 6 cực |
| Cấu hình tiếp điểm | 3NO + 3NC |
| Kiểu tiếp điểm | Tiếp điểm dẫn hướng cưỡng bức |
| Dòng điện cuộn dây tại 24VDC | Khoảng 20,8mA (theo catalogue) |
| Điện trở cuộn dây tại 24VDC | Khoảng 1.152Ω (theo bảng định mức cuộn dây 6 cực) |
| Tải điện trở định mức | 250VAC, 6A; 30VDC, 6A |
| Dòng mang tải định mức | 6A |
| Điện áp đóng cắt tối đa | 250VAC / 125VDC |
| Dòng đóng cắt tối đa | 6A |
| Thời gian tác động | Tối đa 20ms |
| Thời gian nhả | Tối đa 20ms |
| Điện trở cách điện | Tối thiểu 1.000MΩ |
| Độ bền cơ | Tối thiểu 10.000.000 lần thao tác |
| Độ bền điện | Tối thiểu 100.000 lần thao tác tại tải định mức |
| Nhiệt độ môi trường làm việc | -40 đến +85°C với cuộn dây 12–48VDC, không đóng băng hoặc ngưng tụ |
| Kích thước tối đa | Dài 50 × rộng 13 × cao 24mm |
| Khối lượng tham khảo | Khoảng 25g đối với loại 6 cực |
Lưu ý: Thông số tải phụ thuộc loại tải và điều kiện sử dụng. Cần kiểm tra catalogue đi kèm và yêu cầu của mạch thực tế trước khi thiết kế hoặc thay thế. Rơ le an toàn không tự bảo đảm toàn bộ chức năng an toàn của máy nếu mạch, thiết bị ngoại vi và quy trình xác nhận hệ thống không đáp ứng yêu cầu.
Sơ đồ chân và nguyên tắc kiểm tra đấu nối

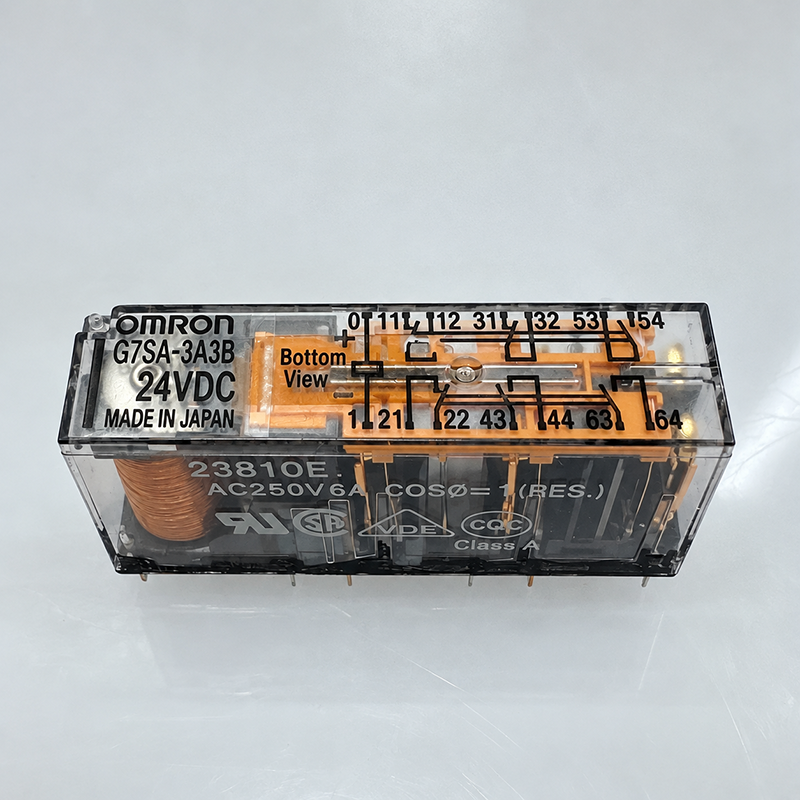

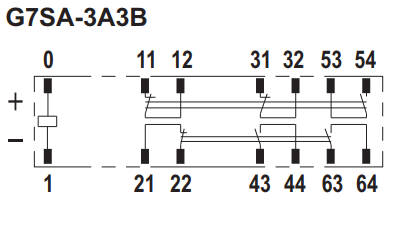

Theo sơ đồ nhìn từ đáy, cuộn dây nằm tại chân 0 và 1; sơ đồ thể hiện cực dương ở chân 0 và cực âm ở chân 1 đối với cuộn dây DC. Các cặp tiếp điểm NC là 11–12, 21–22 và 31–32; các cặp NO là 43–44, 53–54 và 63–64 theo cách đánh số thể hiện trên hình sản phẩm. Trước khi đấu nối, hãy đối chiếu sơ đồ trên thân rơ le và bản vẽ của đúng model, ngắt nguồn, đồng thời kiểm tra mạch bằng thiết bị đo phù hợp. Không suy đoán chân chỉ từ vị trí vật lý hoặc dựa vào sơ đồ của mã G7SA khác.
Kích thước và lưu ý khi bố trí trong tủ điện

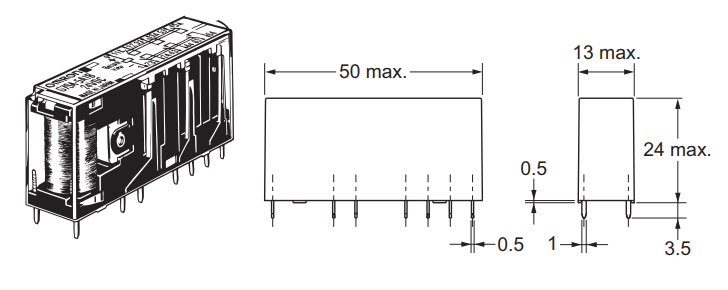

Kích thước tối đa theo bản vẽ là 50mm chiều dài, 13mm chiều rộng và 24mm chiều cao. Khi bố trí linh kiện, cần dành khoảng trống phù hợp cho chiều cao chân, khoảng cách đến các linh kiện lân cận và thao tác kiểm tra/bảo trì. Nếu lắp trên đế hoặc bo mạch, hãy xác nhận đúng kiểu socket, sơ đồ chân và yêu cầu lắp đặt trước khi đặt hàng số lượng lớn. Không dùng riêng kích thước ngoài để kết luận khả năng tương thích điện.
G7SA-3A3B khác gì các mã G7SA cùng dòng?
Khác biệt quan trọng nhất giữa các mã G7SA nằm ở số cực và cách phân bổ tiếp điểm. G7SA-3A3B là mẫu 6 cực có 3NO+3NC; G7SA-4A2B có 4NO+2NC; G7SA-5A1B có 5NO+1NC. Các mã 4 cực như G7SA-3A1B và G7SA-2A2B có số tiếp điểm và cách bố trí chân khác. Vì vậy, khi thay thế, nhân viên kỹ thuật cần so sánh cả mã model, điện áp cuộn dây, sơ đồ chân và chức năng từng tiếp điểm, thay vì chỉ chọn sản phẩm cùng thương hiệu hoặc cùng họ G7SA.
Đế cắm và khả năng lắp đặt
Catalogue dòng G7SA liệt kê các đế cắm P7SA cho phiên bản 6 cực, gồm P7SA-14F, P7SA-14F-ND và P7SA-14P tùy kiểu lắp, đầu nối và tính năng tích hợp. Không phải mọi đế cắm đều có cùng cách đấu dây hoặc cùng chức năng. Hãy kiểm tra mã đế hiện có, phương thức lắp (mặt trước hoặc PCB), đầu nối và sơ đồ terminal trước khi mua kèm. Nếu đang thay thế thiết bị trong tủ điện, nên cung cấp ảnh nhãn model và đế cắm cho bộ phận bán hàng để đối chiếu.
Catalogue và tài liệu kỹ thuật
Để đối chiếu thông số, sơ đồ và lựa chọn đế cắm, bạn có thể xem catalogue dòng G7SA dưới đây. Nên lưu lại tài liệu cùng hồ sơ bảo trì hoặc hồ sơ vật tư của máy.
Xem / tải catalogue PDF rơ le an toàn Omron G7SA
Thông tin cần gửi khi yêu cầu báo giá
Để báo giá đúng hàng và rút ngắn thời gian xác nhận, nhân viên vật tư nên cung cấp mã đầy đủ G7SA-3A3B 24VDC, số lượng cần mua và thời điểm cần hàng. Nếu đơn hàng phục vụ thay thế, hãy gửi thêm ảnh nhãn trên rơ le cũ, ảnh đế cắm và sơ đồ đang sử dụng. Với đơn hàng cho dự án, có thể yêu cầu xác nhận tình trạng cung ứng, thời gian giao hàng, chính sách bảo hành và chứng từ đi kèm trước khi phát hành đơn mua hàng. Các thông tin về hàng chính hãng, xuất xứ và chứng từ cần được xác nhận cụ thể theo lô hàng trước khi chốt đơn.
Tham khảo thêm các sản phẩm trong dòng rơ le an toàn Omron G7SA để đối chiếu cấu hình tiếp điểm và lựa chọn mã phù hợp với thiết kế.
