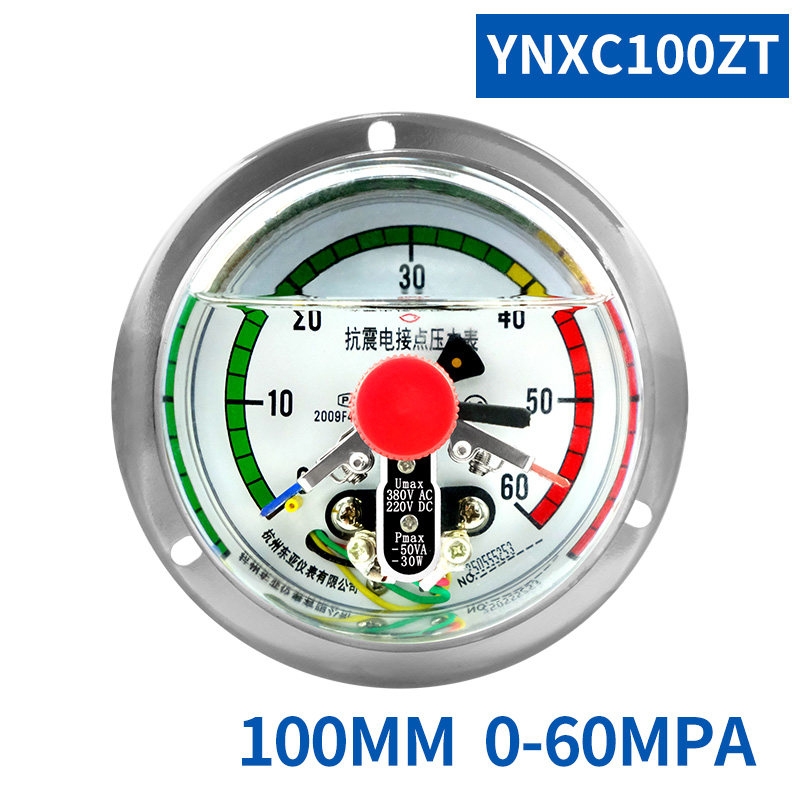

Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 60MPa phù hợp cho các hệ thống áp suất cao cần hiển thị và điều khiển theo ngưỡng. Mặt 100mm, ren M20×1.5, cấp chính xác 1.6, thiết kế chống rung, thích hợp dùng cho máy ép thủy lực, bơm cao áp, máy đúc và thiết bị công nghiệp.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 60MPa được sử dụng trong các hệ thống cần theo dõi áp suất ở mức cao, đồng thời yêu cầu tín hiệu điện để cảnh báo hoặc điều khiển thiết bị. Phiên bản 0-60MPa phù hợp với các ứng dụng thủy lực, máy ép, bơm cao áp, máy đúc và thiết bị công nghiệp. Sản phẩm có mặt đồng hồ Φ100mm, ren kết nối M20×1.5, cấp chính xác 1.6 và kết cấu chống rung, đáp ứng nhu cầu giám sát áp suất trực tiếp tại hiện trường.
Trong những hệ thống làm việc với áp suất cao, đồng hồ đo áp suất không chỉ có nhiệm vụ hiển thị giá trị trên mặt đồng hồ mà còn có thể trở thành một phần của mạch điều khiển. YNXC100ZT được thiết kế theo hướng này, kết hợp cơ cấu đo cơ học với hệ thống tiếp điểm điện để người sử dụng vừa quan sát được áp suất vừa có thể lấy tín hiệu tại các mức cài đặt.
Phiên bản đang được giới thiệu sử dụng thang đo 0-60MPa. Đây là cấu hình dành cho các ứng dụng có yêu cầu phạm vi đo cao, đặc biệt khi áp suất của hệ thống vượt quá phạm vi của những dòng đồng hồ áp suất thông dụng.
Mặt đồng hồ đường kính 100mm tạo vùng hiển thị rõ ràng khi lắp trên máy. Với thiết kế 3 kim, người vận hành có thể xác định giá trị áp suất hiện tại đồng thời thiết lập các vị trí giới hạn phục vụ cơ cấu tiếp điểm. Tín hiệu điện sau đó có thể được đưa vào relay trung gian, contactor hoặc mạch điều khiển tùy theo thiết kế của hệ thống.
YNXC100ZT cũng được định hướng cho các môi trường có rung động cơ học. Những thiết bị như máy ép, máy bơm, máy nén và cụm thủy lực thường tạo ra rung trong quá trình vận hành. Cấu trúc chống rung giúp đồng hồ phù hợp hơn với điều kiện làm việc thực tế của nhóm máy công nghiệp này.
Về kết nối cơ khí, sản phẩm sử dụng ren M20×1.5 và cấu trúc lắp đặt dạng trục hướng tâm có vành. Khi lựa chọn thiết bị thay thế, kỹ thuật viên nên đối chiếu đồng thời kích thước ren, vị trí lắp và khoảng không phía sau đồng hồ.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | YNXC100ZT |
| Tên sản phẩm | Đồng hồ áp suất tiếp điểm điện 3 kim có dầu |
| Đường kính mặt | Φ100mm |
| Thang đo | 0-60MPa |
| Độ chính xác | Cấp 1.6 |
| Ren kết nối | M20×1.5 |
| Kiểu lắp đặt | Trục hướng tâm có vành |
| Công suất tiếp điểm | 30VA / 50VA |
| Điện áp làm việc | 220V / 380V AC |
| Kiểu điều khiển | Giới hạn trên và giới hạn dưới |
| Vật liệu vỏ | Sắt mạ điện |
| Nhiệt độ môi trường | -40°C đến 100°C |
| Độ ẩm tương đối | Không lớn hơn 85% |
Lưu ý: Trang này tập trung vào cấu hình thang đo 0-60MPa theo yêu cầu. Khi đặt hàng thực tế, cần xác nhận lại thang đo, kiểu tiếp điểm, điện áp, ren kết nối và các yêu cầu kỹ thuật liên quan để bảo đảm đúng phiên bản cần sử dụng.
YNXC100ZT có đường kính mặt Φ100mm, kết nối ren M20×1.5 và cấu trúc thân được bố trí theo phương trục. Các kích thước trên bản vẽ cần được tham khảo trước khi lắp đặt, đặc biệt khi đồng hồ được thay thế trên máy có vị trí lắp cố định.
Đối với thiết bị hiện hữu, kỹ thuật viên nên đo kích thước đầu nối và kiểm tra hướng quan sát của mặt đồng hồ. Việc đối chiếu trước giúp hạn chế tình trạng phải thay đổi đường ống hoặc gia công lại vị trí lắp khi thay đồng hồ.
Với những máy có không gian phía sau hạn chế, cần tính toán khoảng hở cho phần thân đồng hồ và đầu nối. Đây là bước kiểm tra đơn giản nhưng cần thiết khi triển khai thiết bị đo áp suất trong tủ máy hoặc cụm thiết bị thủy lực.
Điểm khác biệt của đồng hồ áp suất tiếp điểm điện so với loại đồng hồ chỉ hiển thị nằm ở khả năng đưa tín hiệu áp suất vào mạch điện. Khi kim đo di chuyển đến vị trí tiếp điểm đã được thiết lập, cơ cấu điện bên trong sẽ tác động và tạo tín hiệu cho mạch phía sau.
Trong một phương án điều khiển thông dụng, tín hiệu từ đồng hồ được kết nối với relay trung gian. Relay có thể tiếp tục điều khiển contactor hoặc thiết bị chấp hành tùy theo yêu cầu của máy. Nhờ vậy, YNXC100ZT có thể tham gia vào các chức năng như cảnh báo áp suất cao, cảnh báo áp suất thấp hoặc điều khiển thiết bị theo giới hạn.
Thông tin sản phẩm cho phép sử dụng điện áp làm việc 220V/380V AC. Tuy nhiên, việc đấu nối cần căn cứ vào sơ đồ của cấu hình thực tế. Công suất tiếp điểm cũng phải được kiểm tra trước khi kết nối tải. Với tải lớn, nên sử dụng relay hoặc contactor trung gian để tránh đưa tải trực tiếp qua tiếp điểm của đồng hồ.
YNXC100ZT 60MPa được sử dụng cho hai mục đích chính là đo áp suất và phát tín hiệu tiếp điểm. Đây là cấu hình phù hợp với những hệ thống mà người vận hành cần biết áp suất hiện tại nhưng đồng thời muốn thiết bị tạo tín hiệu khi giá trị đạt một mức nhất định.
Thang đo 0-60MPa giúp sản phẩm hướng tới các ứng dụng có áp suất cao. Giá trị áp suất được thể hiện trực tiếp trên mặt đồng hồ Φ100mm, cho phép kiểm tra nhanh ngay tại máy trong quá trình vận hành hoặc bảo trì.
Cơ cấu tiếp điểm tạo thêm khả năng điều khiển. Các vị trí tác động được thiết lập theo yêu cầu của hệ thống, sau đó tín hiệu có thể được sử dụng trong mạch relay hoặc contactor. Điều này cho phép thực hiện các logic điều khiển tương đối đơn giản mà không cần bổ sung riêng một thiết bị đo và một công tắc áp suất cho cùng một vị trí.
Đối với kỹ thuật viên bảo trì, chức năng này cũng thuận tiện khi kiểm tra hệ thống. Ngoài việc đọc giá trị trên mặt đồng hồ, kỹ thuật viên có thể kiểm tra trạng thái tiếp điểm để xác định mạch cảnh báo hoặc điều khiển có tác động đúng tại mức áp suất yêu cầu hay không.
Khi lựa chọn đồng hồ áp suất, thang đo là một trong những thông số cần được xác định đầu tiên. Phiên bản 60MPa dành cho những ứng dụng có mức áp suất yêu cầu cao hơn các cấu hình đo phổ biến.
Đối với hệ thống thủy lực, việc chọn thang đo cần dựa trên áp suất làm việc thực tế, áp suất cực đại và yêu cầu thiết kế của máy. Không nên lựa chọn đồng hồ chỉ dựa trên tên thiết bị hoặc kích thước mặt. Một cấu hình 60MPa chỉ nên được sử dụng khi phù hợp với phạm vi đo và yêu cầu kỹ thuật của hệ thống.
Trong trường hợp thay thế đồng hồ trên máy cũ, kỹ thuật viên nên kiểm tra thông số của thiết bị đang sử dụng và xác định lại áp suất vận hành. Nếu hệ thống có áp suất cao, việc sử dụng đúng thang đo sẽ giúp đồng hồ có phạm vi hiển thị phù hợp với ứng dụng và hạn chế lựa chọn sai phiên bản.
Điểm nổi bật của YNXC100ZT là khả năng kết hợp thiết bị đo và tiếp điểm điều khiển trong cùng một cụm. Với những hệ thống cần tín hiệu áp suất để thực hiện cảnh báo hoặc điều khiển đơn giản, cách thiết kế này giúp giảm số lượng thiết bị cần bố trí tại cùng vị trí.
Phiên bản 60MPa mở rộng phạm vi ứng dụng sang nhóm hệ thống áp suất cao. Đây là lựa chọn đáng cân nhắc khi yêu cầu đo của máy nằm trong phạm vi 0-60MPa và cần đồng hồ có tiếp điểm điện.
Mặt Φ100mm giúp kỹ thuật viên quan sát trực tiếp thuận tiện. Kết cấu chống rung cũng phù hợp hơn với môi trường có máy bơm, động cơ hoặc cơ cấu thủy lực hoạt động liên tục.
Ren M20×1.5 cung cấp thông tin rõ ràng cho quá trình lựa chọn và thay thế. Khi bộ phận mua hàng nhận được đầy đủ mã sản phẩm, thang đo và kích thước kết nối, việc xác nhận đúng chủng loại với nhà cung cấp sẽ thuận tiện hơn.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 60MPa hướng đến nhóm khách hàng công nghiệp như kỹ thuật viên bảo trì, kỹ sư cơ điện, kỹ sư tự động hóa, nhà thầu cơ điện và bộ phận mua vật tư nhà máy.
Đối với kỹ thuật viên, các thông số cần quan tâm gồm thang đo 60MPa, đường kính mặt 100mm, ren M20×1.5 và sơ đồ tiếp điểm. Đây là những thông tin quan trọng khi thay thế một đồng hồ áp suất đang có trên máy.
Đối với bộ phận mua hàng, việc cung cấp đầy đủ mã YNXC100ZT và cấu hình 0-60MPa giúp quá trình hỏi giá và xác nhận hàng hóa rõ ràng hơn. Các đơn vị thương mại trung gian cũng có thể sử dụng thông tin này để tư vấn thiết bị cho khách hàng sử dụng máy ép, hệ thống thủy lực hoặc thiết bị áp suất cao.
Trước khi mua đồng hồ áp suất 60MPa, cần kiểm tra phạm vi áp suất của hệ thống để xác định thang đo có phù hợp hay không. Ngoài thang đo, cần kiểm tra ren M20×1.5, đường kính mặt, kiểu lắp đặt và cấu hình tiếp điểm.
Nếu sản phẩm được sử dụng để điều khiển tải điện, cần xác định rõ điện áp và công suất của mạch. Tiếp điểm của đồng hồ không nên được sử dụng vượt quá giới hạn kỹ thuật. Với tải công suất lớn, phương án sử dụng relay trung gian hoặc contactor sẽ phù hợp hơn.
Trong quá trình lắp đặt, cần bảo đảm đầu nối được kết nối đúng kỹ thuật và mặt đồng hồ nằm ở vị trí thuận tiện cho việc quan sát. Sau khi hoàn thành, nên kiểm tra cả khả năng hiển thị áp suất và trạng thái tiếp điểm trước khi đưa máy vào vận hành chính thức.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 60MPa là sản phẩm dành cho các ứng dụng cần giám sát áp suất cao kết hợp với tín hiệu tiếp điểm điều khiển. Với mặt Φ100mm, thang đo 0-60MPa, ren M20×1.5, cấp chính xác 1.6 và thiết kế chống rung, sản phẩm phù hợp với nhiều hệ thống thủy lực, máy ép, bơm cao áp, máy đúc và thiết bị công nghiệp.
Khi cần thay thế hoặc đặt mua số lượng lớn, khách hàng nên cung cấp mã YNXC100ZT, thang đo 60MPa, kích thước ren và yêu cầu về tiếp điểm để được xác nhận đúng cấu hình. Liên hệ ngay để nhận báo giá đồng hồ áp suất YNXC100ZT 60MPa và được tư vấn kỹ thuật phù hợp với hệ thống thực tế.
