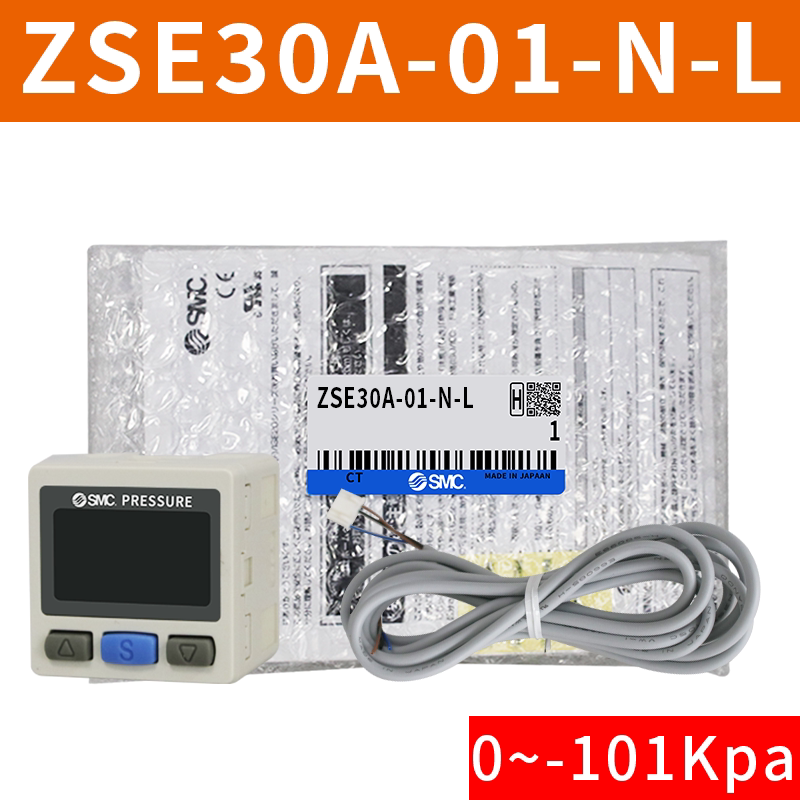

Công tắc áp suất kỹ thuật số SMC ZSE30A-01-N-L chuyên giám sát áp suất chân không từ 0 đến -101kPa, sử dụng ngõ ra NPN, nguồn 12–24VDC và cổng R1/8. Thiết bị có màn hình 2 màu, đáp ứng nhanh, kích thước nhỏ gọn, phù hợp cho hệ thống hút chân không, giác hút robot, máy tự động, PLC và dây chuyền sản xuất công nghiệp.

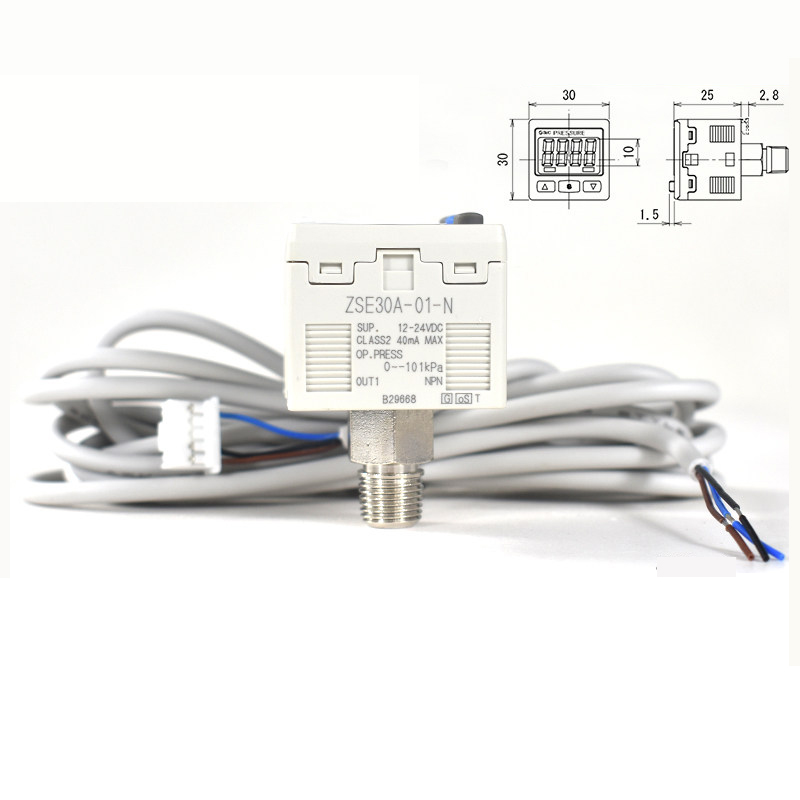

Công tắc áp suất kỹ thuật số SMC ZSE30A-01-N-L thuộc dòng ZSE30A của SMC, được thiết kế chuyên dụng để phát hiện, hiển thị và điều khiển áp suất chân không trong hệ thống khí nén. Thiết bị có dải áp suất định mức từ 0 đến -101,0kPa, ngõ ra NPN open collector 1 output, nguồn cấp 12–24VDC và cổng R1/8. Màn hình kỹ thuật số 4 chữ số, hiển thị 2 màu cùng thời gian đáp ứng nhanh giúp kỹ thuật viên dễ dàng theo dõi trạng thái chân không trực tiếp trên máy.
SMC ZSE30A-01-N-L là công tắc áp suất kỹ thuật số được sử dụng để giám sát áp suất chân không trong các hệ thống tự động hóa và khí nén công nghiệp. Thiết bị cho phép hiển thị trực tiếp giá trị áp suất trên màn hình và xuất tín hiệu ON/OFF tới PLC hoặc bộ điều khiển khi áp suất đạt đến giá trị cài đặt.
Khác với phiên bản ZSE30AF dành cho áp suất hỗn hợp, ZSE30A được thiết kế cho ứng dụng chân không với dải áp suất định mức từ 0 đến -101,0kPa. Vì vậy, sản phẩm đặc biệt phù hợp với các máy sử dụng giác hút chân không, hệ thống vận chuyển bằng hút chân không và cơ cấu gắp sản phẩm tự động.
Model ZSE30A-01-N-L sử dụng ngõ ra NPN open collector 1 output. Trong mã sản phẩm, cấu hình 01 tương ứng với cổng R1/8 có ren M5, trong khi hậu tố L là phiên bản có dây dẫn và connector dài 2m. Cấu hình này thuận tiện cho việc kết nối cảm biến với PLC, mạch điều khiển hoặc các thiết bị tự động hóa khác.
Thiết bị có màn hình 4 chữ số 7 đoạn với khả năng hiển thị màu đỏ và xanh. Giá trị áp suất, trạng thái cài đặt và thông tin lỗi có thể được quan sát ngay trên mặt trước. Nhờ thiết kế nhỏ gọn khoảng 30 x 30mm ở phần mặt trước, ZSE30A có thể được bố trí tại những vị trí hạn chế về không gian trên máy.
| Thông số | Giá trị |
|---|---|
| Model | ZSE30A-01-N-L |
| Loại sản phẩm | Công tắc áp suất kỹ thuật số |
| Loại áp suất | Áp suất chân không |
| Dải áp suất định mức | 0,0 đến -101,0kPa |
| Dải áp suất cài đặt | 10,0 đến -105,0kPa |
| Áp suất chịu được | 500kPa |
| Đơn vị hiển thị tối thiểu | 0,1kPa |
| Môi chất sử dụng | Không khí, khí trơ và khí không cháy |
| Điện áp nguồn | 12–24VDC ±10% |
| Dòng tiêu thụ | 40mA trở xuống |
| Ngõ ra | NPN open collector, 1 output |
| Dòng tải tối đa | 80mA |
| Điện áp áp dụng tối đa | 28VDC |
| Điện áp dư | 1V trở xuống tại dòng tải 80mA |
| Thời gian đáp ứng | 2,5ms trở xuống |
| Chức năng chống chattering | 20 / 100 / 500 / 1000 / 2000ms |
| Bảo vệ ngõ ra | Bảo vệ ngắn mạch |
| Độ lặp lại | ±0,2% F.S. ±1 digit |
| Hiển thị | 4 chữ số, LED 7 đoạn, hiển thị 2 màu đỏ/xanh |
| Độ chính xác hiển thị | ±2% F.S. ±1 digit tại 25 ±3°C |
| Đèn báo | OUT1 màu xanh |
| Cấp bảo vệ | IP40 |
| Nhiệt độ hoạt động | 0 đến 50°C |
| Nhiệt độ lưu trữ | -10 đến 60°C |
| Độ ẩm môi trường | 35–85%RH, không ngưng tụ |
| Cổng áp suất | R1/8, ren M5 |
| Vật liệu phần cảm biến áp suất | Silicone |
| Vật liệu cổng đường ống | C3602, mạ niken điện phân |
| Vật liệu O-ring | HNBR |
| Dây dẫn | 3 lõi, tiết diện 0,15mm² (AWG26) |
| Chiều dài dây | 2m |
| Kích thước mặt trước | Khoảng 30 x 30mm |
| Khối lượng | Khoảng 81g với dây 3 lõi dài 2m |
Tài liệu kỹ thuật SMC ZSE30A cung cấp thông tin về thông số kỹ thuật, kích thước, phương pháp lắp đặt, sơ đồ đấu nối, cài đặt áp suất, các chức năng vận hành và phương pháp xử lý lỗi của thiết bị.

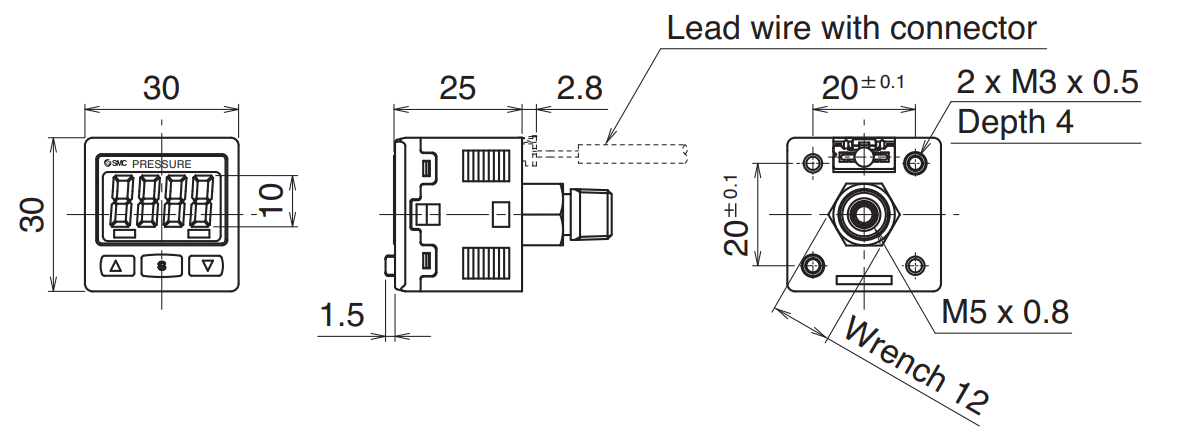

Thiết kế của ZSE30A-01-N-L có phần thân nhỏ gọn, mặt trước khoảng 30 x 30mm, phù hợp để lắp đặt trong các cụm thiết bị tự động hóa có không gian hạn chế. Phần kết nối áp suất sử dụng R1/8 kết hợp ren M5, giúp thiết bị dễ tích hợp với các đường ống và phụ kiện khí nén tương thích.
Ngoài phương án lắp trực tiếp, dòng ZSE30A còn có thể sử dụng các phụ kiện như bracket hoặc panel mount adapter tùy theo yêu cầu thiết kế của máy. Khi lắp đặt cần đảm bảo cổng đường ống và thân cảm biến không chịu lực cơ học hoặc rung động quá mức.
ZSE30A-01-N-L là phiên bản NPN open collector 1 output sử dụng dây 3 lõi. Cấu hình dây gồm nguồn DC(+), tín hiệu OUT và nguồn DC(-). Khi kết nối với PLC hoặc mạch điều khiển, cần lựa chọn đầu vào phù hợp với tín hiệu NPN của thiết bị.
| Màu dây | Chức năng |
|---|---|
| Nâu | DC(+) |
| Đen | OUT |
| Xanh | DC(-) |
Nguồn cấp cho cảm biến nằm trong khoảng 12–24VDC. Khi thực hiện đấu dây cần ngắt nguồn trước khi kết nối. Dây tín hiệu nên được bố trí riêng với dây nguồn công suất hoặc dây điện áp cao nhằm hạn chế ảnh hưởng của nhiễu điện đến tín hiệu cảm biến.
ZSE30A-01-N-L thực hiện chức năng phát hiện áp suất chân không và chuyển đổi trạng thái áp suất thành tín hiệu điều khiển. Khi áp suất đạt đến điểm cài đặt, ngõ ra NPN sẽ chuyển trạng thái để báo cho PLC hoặc hệ thống điều khiển biết rằng điều kiện áp suất đã được đáp ứng.
Người dùng có thể thiết lập điểm ON và OFF bằng các phím trên mặt trước của thiết bị. Giá trị cài đặt được hiển thị trực tiếp trên màn hình, giúp kỹ thuật viên dễ dàng điều chỉnh khi vận hành hoặc bảo trì máy.
Thiết bị hỗ trợ chế độ hysteresis. Khi áp suất dao động quanh điểm cài đặt, khoảng hysteresis giúp tạo ra vùng chênh lệch giữa trạng thái ON và OFF, hạn chế tình trạng ngõ ra đóng cắt liên tục.
Ngoài hysteresis mode, dòng sản phẩm còn hỗ trợ window comparator mode. Trong chế độ này, người dùng có thể xác định giới hạn áp suất thấp và giới hạn áp suất cao để kiểm soát một vùng áp suất chân không cụ thể.
Thiết bị có thời gian đáp ứng cơ bản 2,5ms trở xuống. Trong những ứng dụng có dao động áp suất hoặc cần hạn chế hiện tượng chattering, người dùng có thể lựa chọn thời gian chống chattering phù hợp.
Chức năng zero clear cho phép đưa giá trị hiển thị về điểm tham chiếu khi hệ thống không có áp suất tác động. Đây là chức năng hữu ích khi cần kiểm tra và hiệu chỉnh lại giá trị hiển thị trước khi đưa thiết bị vào vận hành.
Màn hình 4 chữ số 7 đoạn cho phép hiển thị rõ giá trị áp suất. Hệ thống chỉ thị màu giúp kỹ thuật viên nhận biết trạng thái đầu ra trực quan ngay tại vị trí lắp đặt.
Trong các hệ thống gắp hút, công tắc áp suất chân không có vai trò xác nhận rằng giác hút đã đạt mức chân không cần thiết trước khi robot hoặc cơ cấu chấp hành thực hiện bước tiếp theo. Việc sử dụng tín hiệu NPN đưa về PLC giúp hệ thống có thể kiểm tra trạng thái hút theo từng chu kỳ máy.
Chuyên dụng cho chân không: Dải áp suất định mức từ 0 đến -101,0kPa phù hợp với các ứng dụng giám sát chân không trong hệ thống khí nén và máy tự động.
Thiết kế nhỏ gọn: Kích thước mặt trước khoảng 30 x 30mm giúp tiết kiệm không gian khi bố trí cảm biến trên manifold, cụm van hoặc cơ cấu hút.
Phản hồi nhanh: Thời gian đáp ứng 2,5ms trở xuống đáp ứng tốt các ứng dụng tự động hóa có chu kỳ vận hành nhanh.
Màn hình hiển thị trực tiếp: Màn hình 4 chữ số 7 đoạn cho phép kỹ thuật viên quan sát giá trị chân không ngay trên cảm biến mà không cần sử dụng đồng hồ đo bên ngoài.
Hiển thị 2 màu: Màu sắc hiển thị giúp người vận hành dễ nhận biết trạng thái làm việc của ngõ ra trong quá trình vận hành và kiểm tra máy.
Ngõ ra NPN: Cấu hình NPN open collector 1 output phù hợp với các hệ thống điều khiển sử dụng PLC và thiết bị tự động hóa công nghiệp.

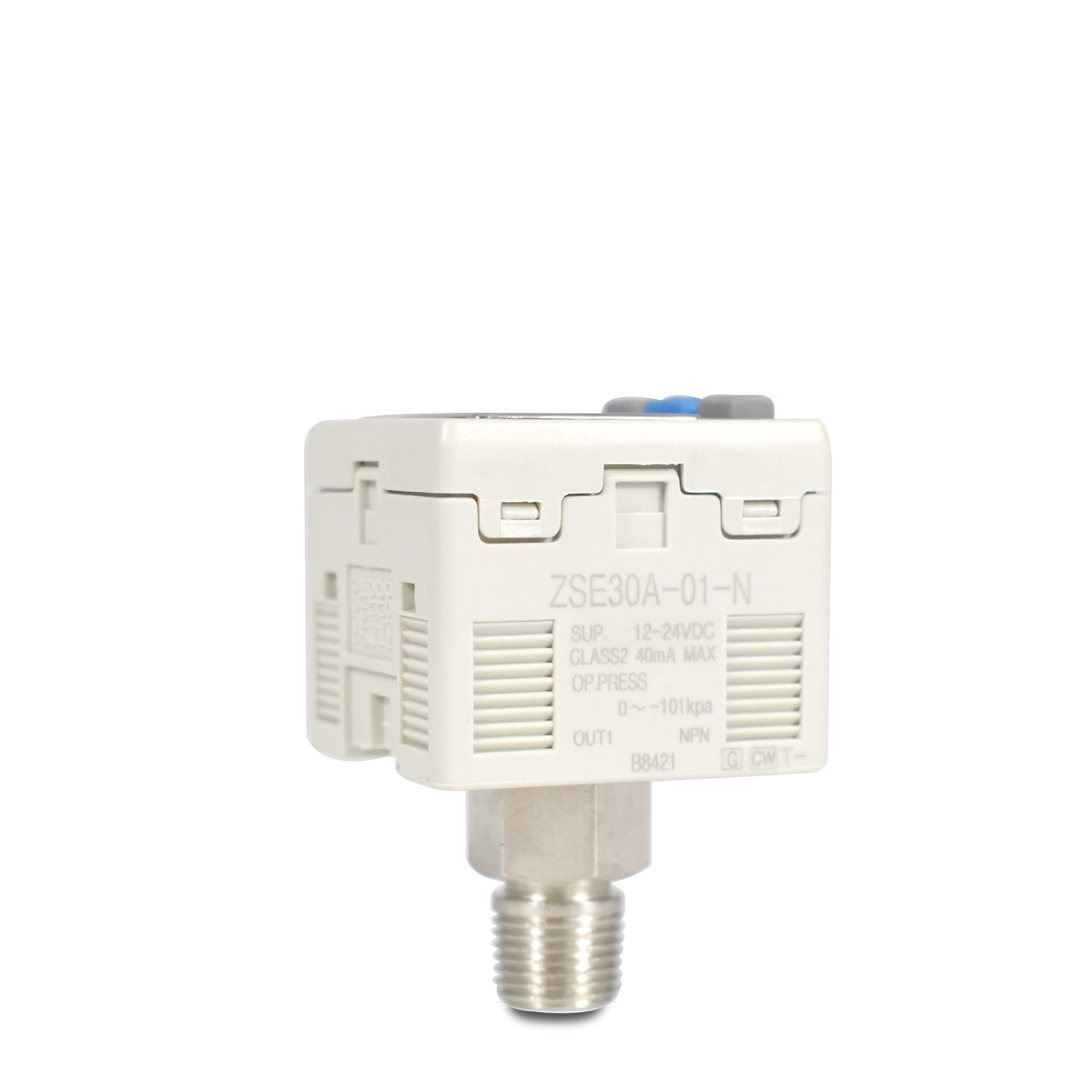

Dây có connector dài 2m: Phiên bản ZSE30A-01-N-L được cung cấp với dây 3 lõi và connector, giúp giảm thời gian chuẩn bị dây khi lắp đặt.
Cài đặt linh hoạt: Người dùng có thể thiết lập điểm ON/OFF, hysteresis, window comparator, thời gian đáp ứng và một số chức năng hiển thị theo yêu cầu của hệ thống.
Công tắc áp suất kỹ thuật số SMC ZSE30A-01-N-L là thiết bị phù hợp cho các ứng dụng cần phát hiện và giám sát áp suất chân không trong phạm vi 0 đến -101,0kPa. Với ngõ ra NPN, nguồn 12–24VDC, cổng R1/8, màn hình 2 màu, thời gian đáp ứng nhanh và thiết kế nhỏ gọn, sản phẩm có thể tích hợp hiệu quả vào các hệ thống hút chân không và máy tự động.
Đối với kỹ thuật viên, bộ phận bảo trì, nhà tích hợp máy hoặc bộ phận mua hàng đang tìm kiếm công tắc áp suất SMC, cảm biến áp suất chân không SMC hoặc model ZSE30A-01-N-L, nên kiểm tra đầy đủ dải áp suất, kiểu ngõ ra, loại ren và cấu hình dây trước khi lắp đặt hoặc thay thế thiết bị.
