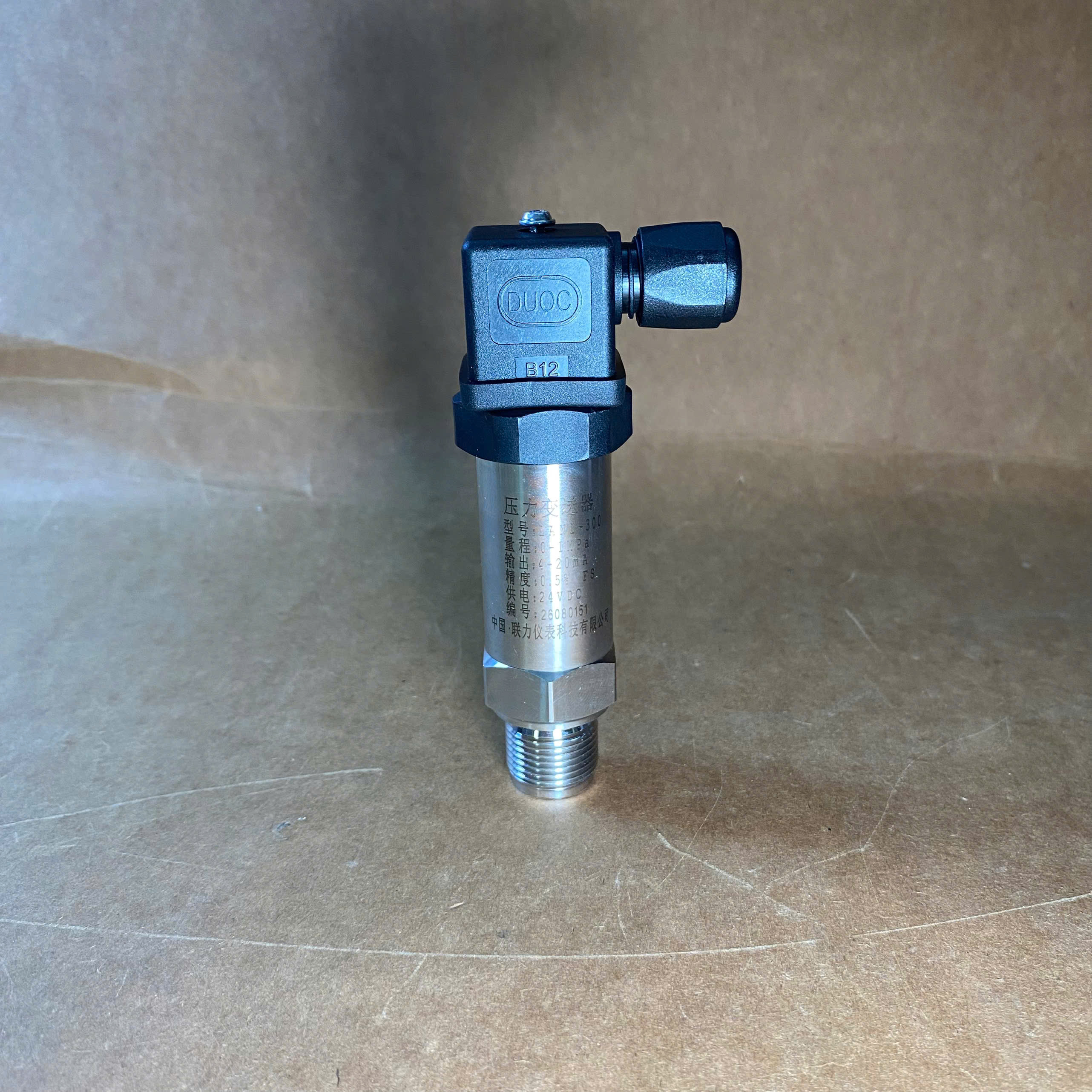

Cảm biến áp suất 4-20mA PCM300 dùng nguồn 24VDC, kết nối ren M20x1.5, hỗ trợ các dải đo 1MPa, 1.6MPa và 2.5MPa. Thiết bị phù hợp đo áp suất khí, chất lỏng và kết nối PLC, biến tần VFD, đồng hồ số. Vỏ inox chắc chắn, chống rung, chống nhiễu, phù hợp cho hệ thống tự động hóa, máy móc và dây chuyền công nghiệp.

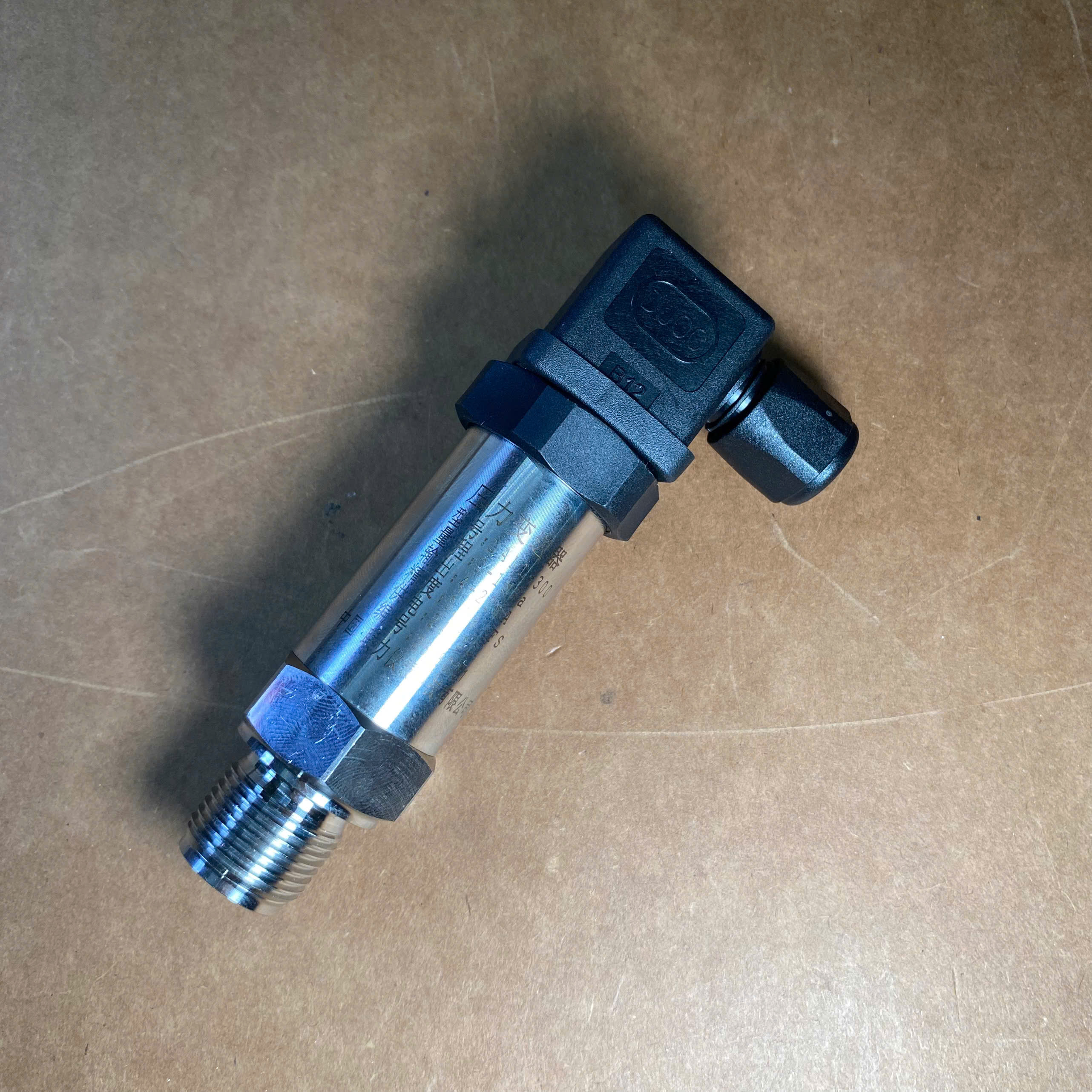

Cảm biến áp suất 4-20mA PCM300 là dòng pressure transmitter dùng để đo và chuyển đổi áp suất của chất khí, chất lỏng hoặc hơi thành tín hiệu điện tiêu chuẩn 4-20mA phục vụ các hệ thống đo lường và điều khiển công nghiệp. Sản phẩm sử dụng nguồn 24VDC, kết nối ren M20x1.5, thân vỏ inox và có nhiều lựa chọn dải áp suất gồm 1MPa, 1.6MPa và 2.5MPa. Đây là lựa chọn phù hợp cho kỹ thuật viên, bộ phận bảo trì và mua hàng vật tư tự động hóa cần một cảm biến áp suất nhỏ gọn, dễ lắp đặt và thuận tiện kết nối với PLC, VFD hoặc đồng hồ hiển thị.
PCM300 là cảm biến đo áp suất dạng transmitter, sử dụng chip cảm biến áp suất hiệu năng cao kết hợp với mạch xử lý tín hiệu và công nghệ bù nhiệt. Thiết bị có nhiệm vụ chuyển đổi giá trị áp suất thành tín hiệu điện tuyến tính để đưa về hệ thống điều khiển hoặc thiết bị hiển thị.
Đối với cấu hình ngõ ra 4-20mA, tín hiệu có thể được đưa trực tiếp về ngõ vào analog của PLC, bộ điều khiển, biến tần VFD hoặc đồng hồ đo dòng. Đây là dạng tín hiệu phổ biến trong tự động hóa công nghiệp nhờ khả năng truyền tín hiệu ổn định trong khoảng cách tương đối xa và dễ dàng xử lý bằng các module analog.
PCM300 sử dụng vỏ inox giúp tăng khả năng bảo vệ và chống ăn mòn. Theo tài liệu kỹ thuật, sản phẩm có thể sử dụng để đo các môi chất là khí và chất lỏng không ăn mòn phần vật liệu tiếp xúc. Thiết bị được ứng dụng trong nhà máy nước, xử lý nước thải, lọc dầu, vật liệu xây dựng, công nghiệp nhẹ, máy móc và nhiều hệ thống công nghiệp khác.
Phiên bản PCM300 trong sản phẩm này có 3 lựa chọn dải đo chính gồm 1MPa, 1.6MPa và 2.5MPa. Việc lựa chọn đúng dải áp suất giúp hệ thống có độ phân giải phù hợp với phạm vi áp suất thực tế cần đo.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PCM300 |
| Loại thiết bị | Cảm biến áp suất / Pressure Transmitter |
| Dải áp suất | 1MPa / 1.6MPa / 2.5MPa |
| Ngõ ra | 4-20mA |
| Nguồn cấp | 24VDC ±10% |
| Độ chính xác | ±0.2%FS hoặc ±0.5%FS tùy cấu hình |
| Áp suất quá tải | <150%FS |
| Độ trôi nhiệt | 0.03%FS/°C |
| Môi chất đo | Khí và chất lỏng không ăn mòn inox |
| Nhiệt độ làm việc | -20 đến 75°C |
| Nhiệt độ lưu trữ | -30 đến 80°C |
| Kiểu kết nối cơ khí | M20x1.5 |
| Vật liệu vỏ | Inox |
| Kết nối điện | Đầu nối dạng HSM/B12, 3 chân |
| Kiểu tín hiệu | 2 dây, 4-20mA |
| Đường kính thân kết nối | Khoảng Ø34mm |
| Chiều cao tổng thể theo bản vẽ | Khoảng 75mm |
PCM300 được cung cấp với ba lựa chọn dải áp suất để đáp ứng nhiều hệ thống khác nhau. Khi lựa chọn cảm biến, nên căn cứ vào áp suất làm việc thực tế của đường ống hoặc thiết bị cần đo thay vì chỉ lựa chọn theo áp suất cực đại của hệ thống.
| Phiên bản | Dải đo | Ứng dụng tham khảo |
|---|---|---|
| PCM300 - 1MPa | 0-1MPa | Đường ống, bơm, hệ thống nước và các hệ thống áp suất thấp đến trung bình |
| PCM300 - 1.6MPa | 0-1.6MPa | Hệ thống cấp nước, máy móc công nghiệp, đường ống và hệ thống điều khiển áp suất |
| PCM300 - 2.5MPa | 0-2.5MPa | Hệ thống có mức áp suất cao hơn, thiết bị công nghiệp và các dây chuyền cần giám sát áp suất |
Việc có sẵn ba dải đo giúp người dùng dễ lựa chọn mã phù hợp với yêu cầu kỹ thuật mà không cần thay đổi kiểu kết nối hoặc phương thức đưa tín hiệu về hệ thống điều khiển.
Khách hàng có thể sử dụng tài liệu kỹ thuật PCM300 để kiểm tra thông số, sơ đồ đấu nối, phương pháp điều chỉnh tín hiệu và các lưu ý khi lắp đặt. Tài liệu cũng mô tả phương pháp hiệu chỉnh zero và full scale đối với transmitter 4-20mA.
Tài liệu: PCM300 – Pressure Transmitter / Liquid Level Transmitter.
Thông tin cần kiểm tra khi đặt hàng: mã PCM300, dải áp suất 1MPa / 1.6MPa / 2.5MPa, tín hiệu 4-20mA, nguồn 24VDC và ren kết nối M20x1.5.

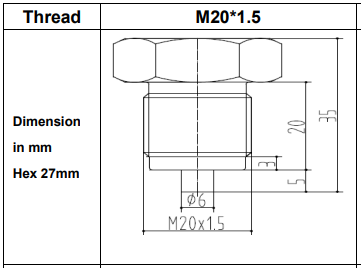

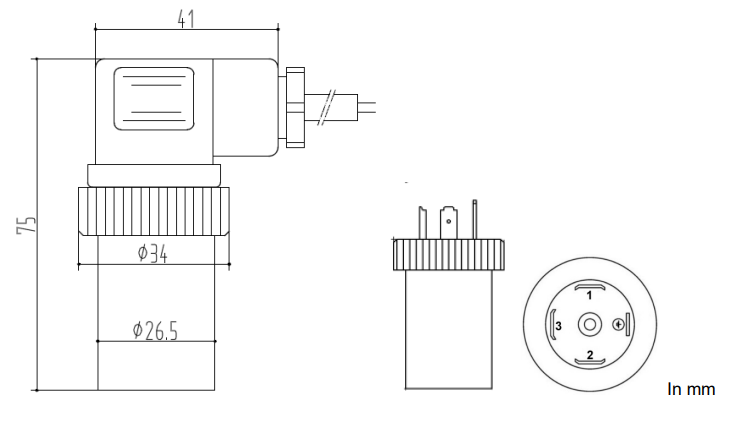

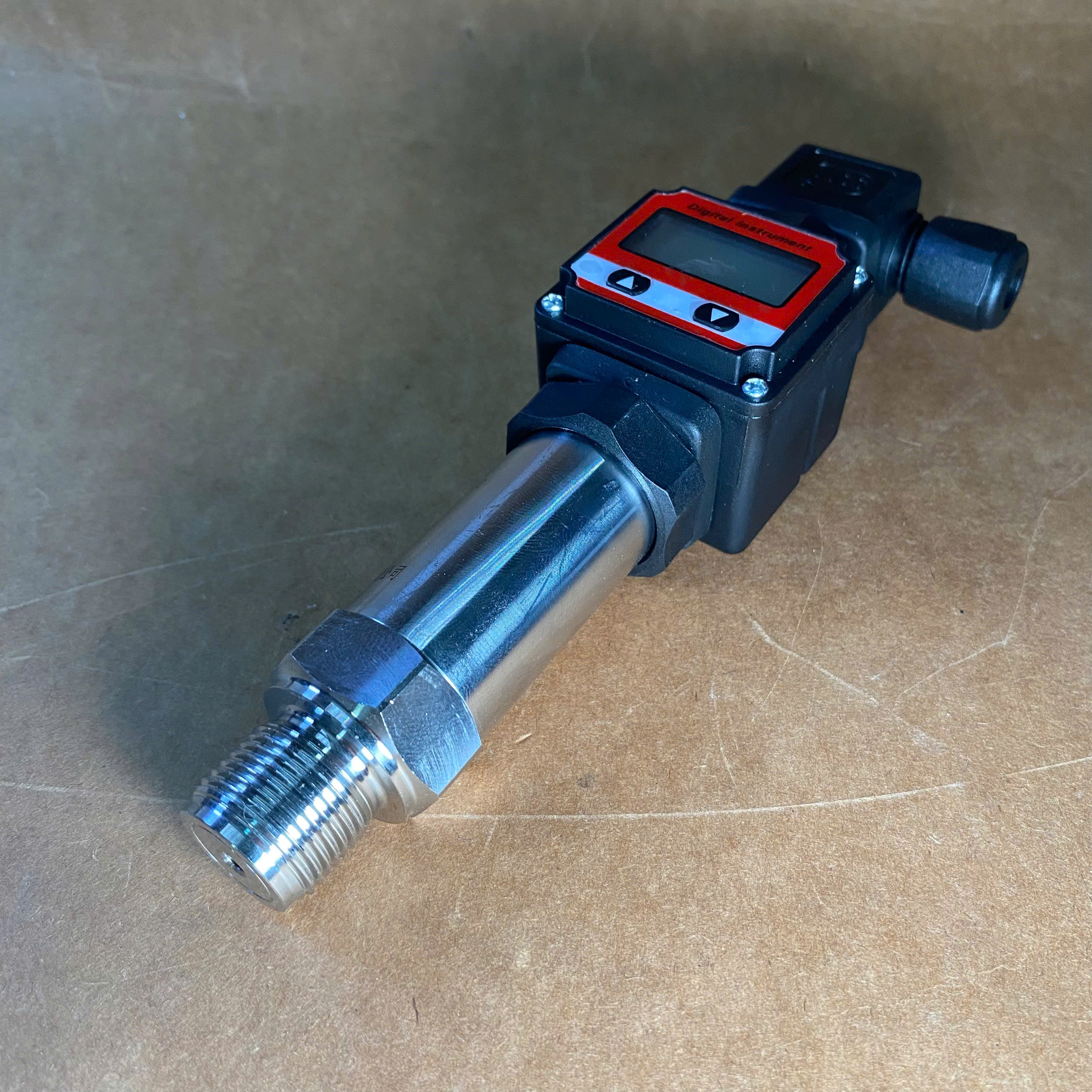

Theo bản vẽ cơ khí, PCM300 có thiết kế dạng thân trụ kết hợp đầu hiển thị và đầu nối điện góc. Kích thước tổng thể thể hiện chiều cao khoảng 75mm, chiều dài phần đầu khoảng 41mm và phần thân có đường kính khoảng Ø34mm. Đầu ren của phiên bản thể hiện trên bản vẽ là M20x1.5, phù hợp với các vị trí lắp đặt sử dụng cổng ren tương ứng.

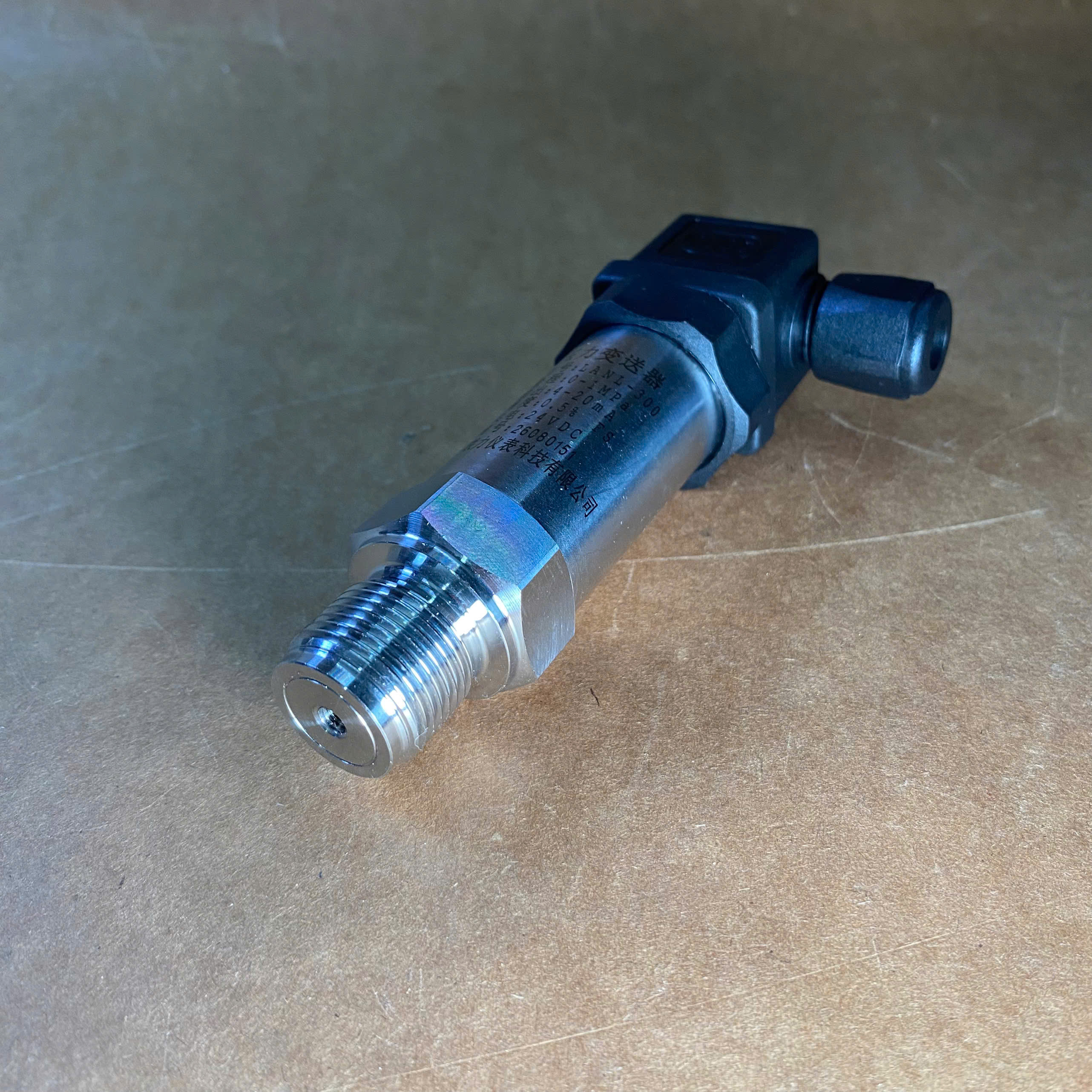

Phần kết nối ren cần được kiểm tra trước khi lắp đặt để bảo đảm ren trên đường ống hoặc thiết bị tương thích với cảm biến. Khi siết cảm biến, lực siết cần tác động vào phần lục giác của cổng áp suất, không tác động trực tiếp vào thân transmitter.

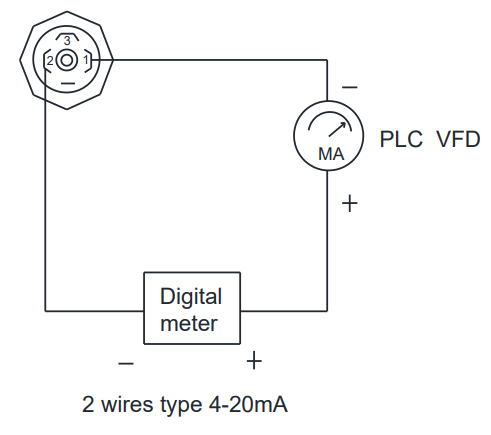

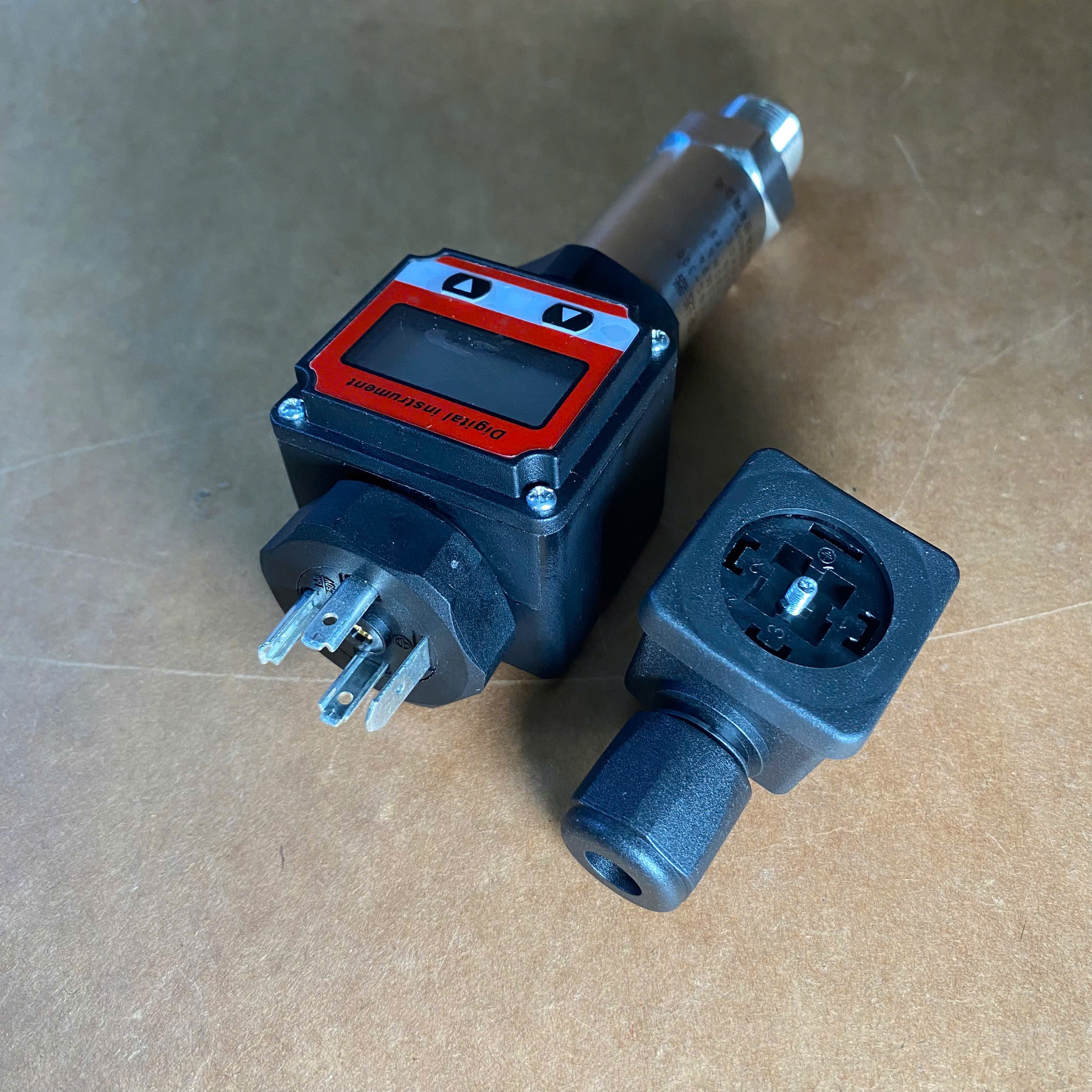

PCM300 phiên bản 2 dây 4-20mA được sử dụng trong mạch vòng dòng điện. Nguồn 24VDC và thiết bị nhận tín hiệu được mắc nối tiếp với transmitter. Đây là phương thức kết nối phổ biến khi đưa tín hiệu áp suất về PLC hoặc đồng hồ hiển thị dòng.
Trong tài liệu kỹ thuật, sơ đồ đầu nối 3 chân cũng thể hiện cấu hình điện áp 3 dây: chân 1 là nguồn dương 24V+, chân 2 là Common và chân 3 là ngõ ra tín hiệu 0-5V hoặc 0-10V. Đối với phiên bản 4-20mA, cần đấu dây đúng theo cấu hình của sản phẩm thực tế và sơ đồ đi kèm.
| Chân | Chức năng theo sơ đồ |
|---|---|
| Pin 1 | 24V+ |
| Pin 2 | Common |
| Pin 3 | Signal output |
Lưu ý: Không nên xác định chân đấu nối chỉ dựa trên màu dây. Cần đối chiếu đúng sơ đồ của phiên bản PCM300 đang sử dụng trước khi cấp nguồn. Tài liệu nhà sản xuất yêu cầu tuân thủ sơ đồ đấu nối khi kết nối nguồn.
Chức năng chính của cảm biến áp suất PCM300 là phát hiện áp suất của môi chất và chuyển đổi thành tín hiệu điện tuyến tính. Với phiên bản 4-20mA, giá trị áp suất được biểu diễn bằng dòng điện trong mạch vòng, giúp PLC hoặc thiết bị điều khiển xác định trạng thái áp suất của hệ thống.
Ví dụ, với một phiên bản có dải 0-1MPa, tín hiệu 4mA tương ứng điểm thấp của dải đo và 20mA tương ứng điểm cao của dải đo. Bộ điều khiển có thể sử dụng tín hiệu này để hiển thị áp suất, cảnh báo áp suất cao/thấp hoặc thực hiện các thuật toán điều khiển bơm, van và thiết bị chấp hành.
PCM300 được thiết kế với các chức năng bảo vệ như chống ngược cực và giới hạn dòng. Tài liệu cũng đề cập khả năng bù nhiệt bằng laser resistor trimming, khả năng chống rung, chống sốc và chống nhiễu điện từ RF. Những đặc điểm này giúp transmitter phù hợp hơn với môi trường máy móc và tủ điều khiển công nghiệp.
Thiết bị còn hỗ trợ hiệu chỉnh zero và full scale. Theo hướng dẫn kỹ thuật, khi transmitter chưa chịu áp suất có thể điều chỉnh zero để đưa tín hiệu về 4mA; sau đó đưa áp suất đến điểm full scale và điều chỉnh để tín hiệu đạt 20mA. Quá trình này có thể lặp lại để tín hiệu đạt trạng thái ổn định.
Các lĩnh vực trên phù hợp với phạm vi ứng dụng được nhà sản xuất công bố, trong đó sản phẩm được sử dụng tại nhà máy nước, nhà máy lọc dầu, xử lý nước thải, vật liệu xây dựng, công nghiệp nhẹ và máy móc công nghiệp.
1. Tín hiệu 4-20mA phổ biến trong tự động hóa: PCM300 có thể tích hợp thuận tiện với các hệ thống điều khiển sử dụng tín hiệu analog 4-20mA. Đây là lựa chọn phù hợp khi kỹ thuật viên cần đưa giá trị áp suất từ hiện trường về PLC hoặc thiết bị hiển thị.
2. Ba dải đo dễ lựa chọn: Với các phiên bản 1MPa, 1.6MPa và 2.5MPa, người dùng có thể lựa chọn cảm biến dựa trên áp suất làm việc thực tế của hệ thống.
3. Nguồn cấp 24VDC: Nguồn 24VDC ±10% phù hợp với hệ thống điện điều khiển công nghiệp và các tủ PLC thông dụng.
4. Thiết kế vỏ inox: Vỏ inox giúp sản phẩm có khả năng chống ăn mòn tốt hơn so với nhiều loại vỏ thông thường và phù hợp với môi trường công nghiệp.
5. Kích thước nhỏ gọn: Kết cấu dạng transmitter giúp việc lắp đặt trên đường ống hoặc thiết bị trở nên thuận tiện, đồng thời không chiếm nhiều không gian.
6. Có khả năng chống nhiễu và bảo vệ mạch: Sản phẩm được tài liệu kỹ thuật đề cập các tính năng chống ngược cực, giới hạn dòng, chống rung, chống sốc và chống nhiễu điện từ RF.
7. Kết nối M20x1.5: Kiểu ren M20x1.5 giúp dễ dàng lựa chọn đầu nối hoặc adapter phù hợp khi tích hợp vào hệ thống hiện hữu.
8. Có thể hiệu chỉnh tín hiệu: Thiết bị hỗ trợ hiệu chỉnh zero và full scale theo hướng dẫn kỹ thuật, thuận tiện khi cần kiểm tra hoặc hiệu chuẩn tín hiệu 4-20mA tại hiện trường.
Trước khi lắp đặt, cần kiểm tra dải áp suất, kiểu ren, phương thức kết nối điện và nguồn cấp để bảo đảm phù hợp với hệ thống. Đặc biệt với ren M20x1.5, cần kiểm tra chính xác ren trên đường ống hoặc thiết bị trước khi lắp.
Khi siết cảm biến, không tác động mô-men xoắn trực tiếp lên thân transmitter. Lực siết cần tác động vào phần lục giác của cổng áp suất. Đây là yêu cầu được nêu trong tài liệu kỹ thuật nhằm hạn chế nguy cơ làm hư hỏng thân hoặc phần cảm biến.
Không được dùng vật sắc nhọn chạm vào màng cảm biến. Sau khi cấp nguồn, nhà sản xuất khuyến nghị chờ khoảng 30 phút để transmitter ổn định hơn trước khi đánh giá tín hiệu. Nếu phát hiện bất thường trong quá trình vận hành, cần ngắt nguồn và kiểm tra trước khi tiếp tục sử dụng.
Khi đặt mua cảm biến áp suất 4-20mA PCM300, thông tin quan trọng nhất cần xác định là dải áp suất. Nếu hệ thống có áp suất làm việc nằm trong khoảng thấp và không vượt quá 1MPa, có thể lựa chọn phiên bản 1MPa. Với hệ thống có áp suất cao hơn, có thể lựa chọn phiên bản 1.6MPa hoặc 2.5MPa tương ứng.
Ngoài dải đo, người mua nên kiểm tra nguồn cấp 24VDC, tín hiệu 4-20mA và ren M20x1.5. Nếu thay thế một cảm biến đang sử dụng trên máy, nên đối chiếu cả kích thước cơ khí và sơ đồ chân để hạn chế thời gian cải tạo hệ thống.
Cảm biến áp suất 4-20mA PCM300 là giải pháp phù hợp cho các hệ thống cần đo áp suất và đưa tín hiệu analog về PLC, VFD, đồng hồ số hoặc bộ điều khiển. Với ba lựa chọn 1MPa, 1.6MPa và 2.5MPa, nguồn 24VDC, tín hiệu 4-20mA và kết nối ren M20x1.5, sản phẩm đáp ứng nhiều nhu cầu đo áp suất trong máy móc và dây chuyền công nghiệp.
Khi đặt hàng, vui lòng cung cấp mã PCM300 + dải đo cần sử dụng để lựa chọn đúng phiên bản. Liên hệ ngay để nhận báo giá tốt nhất, kiểm tra tình trạng hàng và được tư vấn kỹ thuật về dải áp suất, ren kết nối, sơ đồ đấu dây cũng như khả năng thay thế cho cảm biến đang sử dụng.
