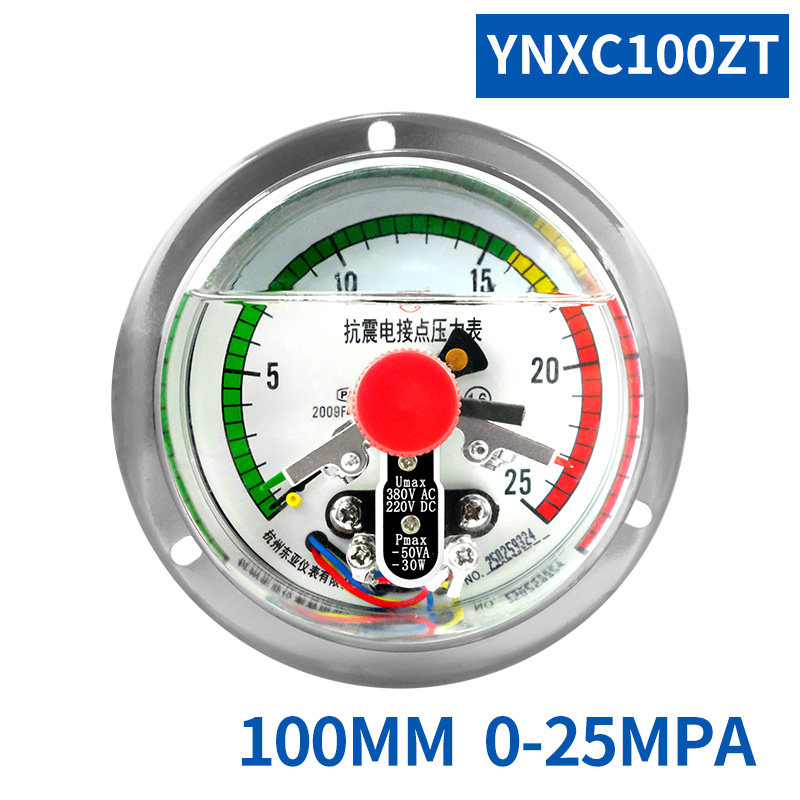

Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 25MPa có mặt 100mm, ren M20×1.5, độ chính xác cấp 1.6 và tiếp điểm điều khiển. Thiết kế chống rung, phù hợp đo và giám sát áp suất trong hệ thống thủy lực, máy nén khí, máy bơm, máy ép và dây chuyền công nghiệp.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 25MPa là thiết bị được sử dụng để theo dõi áp suất đồng thời cung cấp tín hiệu tiếp điểm phục vụ điều khiển và cảnh báo. Sản phẩm có đường kính mặt 100mm, thang đo 0-25MPa, độ chính xác cấp 1.6, ren kết nối M20×1.5 và thiết kế chống rung. Đây là lựa chọn phù hợp cho hệ thống thủy lực, máy ép, máy nén khí, máy bơm và nhiều thiết bị công nghiệp cần giám sát áp suất trực tiếp.
YNXC100ZT là dòng đồng hồ áp suất tiếp điểm điện được thiết kế cho các ứng dụng công nghiệp cần kết hợp giữa chức năng hiển thị áp suất và điều khiển bằng tín hiệu điện. Khác với đồng hồ áp suất cơ thông thường chỉ cung cấp giá trị thông qua kim chỉ thị, sản phẩm có thêm cơ cấu tiếp điểm cho phép thiết lập các ngưỡng tác động để phối hợp với relay, contactor hoặc mạch điều khiển của máy.
Với đường kính mặt 100mm, đồng hồ có kích thước hiển thị tương đối lớn, giúp kỹ thuật viên dễ dàng quan sát áp suất ngay tại vị trí lắp đặt. Mẫu YNXC100ZT được sử dụng với thang đo 0-25MPa, đáp ứng nhu cầu giám sát áp suất trong nhiều hệ thống thủy lực và thiết bị công nghiệp.
Thiết kế chống rung là một đặc điểm đáng chú ý của sản phẩm. Trong quá trình vận hành, nhiều máy móc như máy ép, máy bơm, máy nén hoặc hệ thống thủy lực thường phát sinh rung động. Việc sử dụng đồng hồ áp suất chống rung giúp thiết bị phù hợp hơn với môi trường làm việc thực tế của các loại máy này.
Đồng hồ sử dụng đầu nối ren M20×1.5 và có cấu trúc lắp đặt dạng trục hướng tâm có vành. Cấu hình này phù hợp với những vị trí yêu cầu mặt đồng hồ hướng về phía người vận hành để thuận tiện theo dõi thông số.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | YNXC100ZT |
| Tên sản phẩm | Đồng hồ áp suất tiếp điểm điện 3 kim có dầu |
| Đường kính mặt | Φ100mm |
| Thang đo | 0-25MPa |
| Độ chính xác | Cấp 1.6 |
| Ren kết nối | M20×1.5 |
| Kiểu lắp đặt | Trục hướng tâm có vành |
| Công suất tiếp điểm | 30VA / 50VA |
| Điện áp làm việc | 220V / 380V AC |
| Kiểu điều khiển | Giới hạn trên và giới hạn dưới |
| Vật liệu vỏ | Sắt mạ điện |
| Nhiệt độ môi trường | -40°C đến 100°C |
| Độ ẩm tương đối | Không lớn hơn 85% |
Lưu ý: Thông số cấu hình thực tế cần được đối chiếu theo từng sản phẩm khi đặt hàng, đặc biệt là thang đo, kiểu tiếp điểm, điện áp làm việc và kích thước kết nối. Nội dung trên đang tập trung cho phiên bản YNXC100ZT thang đo 0-25MPa.
YNXC100ZT có đường kính mặt Φ100mm và đầu nối ren M20×1.5. Khi thay thế đồng hồ đang sử dụng trên máy, kỹ thuật viên cần kiểm tra kích thước ren, khoảng cách lắp đặt và không gian phía sau mặt đồng hồ để bảo đảm thiết bị mới có thể lắp đặt chính xác.
Kiểu thiết kế trục hướng tâm có vành giúp mặt đồng hồ nằm ở vị trí thuận tiện cho người vận hành quan sát. Đây là cấu hình phù hợp với các tủ máy, máy ép, hệ thống thủy lực và thiết bị công nghiệp cần theo dõi áp suất trực tiếp tại vị trí vận hành.
Một trong những chức năng quan trọng của YNXC100ZT là sử dụng tiếp điểm để đưa tín hiệu áp suất vào mạch điều khiển. Theo sơ đồ nguyên lý, đồng hồ có các vị trí tiếp điểm phục vụ việc xác định giới hạn áp suất. Khi kim áp suất di chuyển tới vị trí đã cài đặt, cơ cấu tiếp điểm sẽ thay đổi trạng thái và tạo tín hiệu cho mạch phía sau.
Trong ứng dụng thực tế, tín hiệu tiếp điểm có thể được đưa qua relay trung gian trước khi điều khiển contactor hoặc thiết bị chấp hành. Cách đấu nối này phù hợp với các hệ thống cần tự động hóa một thao tác dựa trên áp suất, chẳng hạn như cảnh báo áp suất cao, cảnh báo áp suất thấp hoặc đóng/ngắt một thiết bị phụ trợ.
Đồng hồ có thể được sử dụng trong mạch điện 220V hoặc 380V theo cấu hình sản phẩm. Tuy nhiên, khi thiết kế mạch điều khiển, cần kiểm tra công suất tiếp điểm và dòng tải thực tế. Với tải lớn, nên sử dụng relay trung gian hoặc contactor thay vì đưa tải công suất cao trực tiếp qua tiếp điểm của đồng hồ.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 25MPa thực hiện đồng thời hai nhóm chức năng chính: hiển thị áp suất và phát tín hiệu điện theo các ngưỡng được thiết lập.
Ở chức năng hiển thị, áp suất của hệ thống được thể hiện trực tiếp trên mặt đồng hồ thông qua cơ cấu kim. Với mặt Φ100mm và thang đo 0-25MPa, người vận hành có thể quan sát trạng thái áp suất ngay tại máy mà không cần kết nối với bộ điều khiển điện tử riêng.
Ở chức năng điều khiển, các kim và cơ cấu tiếp điểm được sử dụng để xác định các vị trí tác động. Khi áp suất đạt tới giới hạn đã cài đặt, tiếp điểm có thể được sử dụng để đưa tín hiệu tới relay trung gian, contactor hoặc mạch cảnh báo.
Việc kết hợp hai chức năng trong cùng một thiết bị giúp giảm số lượng thiết bị cần lắp đặt tại một số hệ thống đơn giản. Kỹ thuật viên có thể vừa kiểm tra giá trị áp suất bằng mắt thường vừa sử dụng tín hiệu điện để thực hiện chức năng điều khiển.
Ưu điểm đầu tiên của YNXC100ZT là khả năng kết hợp giữa chức năng đo áp suất và tiếp điểm điện trong cùng một thiết bị. Đối với những hệ thống cần cảnh báo hoặc điều khiển theo áp suất, cấu hình này giúp đơn giản hóa phần thiết bị đo tại hiện trường.
Thang đo 0-25MPa phù hợp với nhiều ứng dụng áp suất cao, đặc biệt là các hệ thống thủy lực, máy ép và thiết bị công nghiệp. Mặt đồng hồ 100mm cũng giúp việc quan sát giá trị áp suất thuận tiện hơn khi thiết bị được lắp trên máy hoặc trong khu vực vận hành.
Cấu trúc chống rung là một điểm đáng chú ý khi lựa chọn đồng hồ cho môi trường công nghiệp. Máy bơm, động cơ, máy nén và hệ thống thủy lực thường tạo ra rung động trong quá trình hoạt động. Thiết kế hướng tới khả năng làm việc trong môi trường rung giúp YNXC100ZT phù hợp hơn với những ứng dụng này.
Bên cạnh đó, ren M20×1.5 là thông số quan trọng giúp kỹ thuật viên dễ dàng xác định khả năng tương thích cơ khí khi thay thế một đồng hồ áp suất hiện hữu. Việc xác nhận đúng kích thước ren trước khi mua giúp hạn chế tình trạng phải gia công hoặc thay đổi đường ống trong quá trình lắp đặt.
Với cấu hình 0-25MPa, YNXC100ZT hướng đến các hệ thống cần theo dõi áp suất ở mức tương đối cao. Một số ứng dụng tiêu biểu gồm hệ thống thủy lực, máy ép, máy nén, máy bơm, thiết bị cơ khí và các dây chuyền sản xuất có sử dụng mạch áp suất.
Đối với hệ thống thủy lực, đồng hồ có thể được lắp tại đường áp suất để giúp người vận hành kiểm tra nhanh tình trạng làm việc của mạch. Khi kết hợp với tiếp điểm điện, tín hiệu từ đồng hồ có thể được sử dụng cho các chức năng điều khiển hoặc cảnh báo.
Trong máy nén khí và hệ thống bơm, việc theo dõi áp suất giúp kỹ thuật viên nhận biết trạng thái hoạt động của thiết bị. Các điểm giới hạn có thể được đưa vào mạch điều khiển thông qua relay trung gian để thực hiện chức năng phù hợp với thiết kế của từng máy.
Đối với dây chuyền sản xuất, sản phẩm có thể được sử dụng tại các cụm máy cần giám sát áp suất tại chỗ nhưng không nhất thiết phải sử dụng một cảm biến áp suất điện tử riêng cho chức năng đóng/ngắt cơ bản.
Khi tìm mua đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 25MPa, không nên chỉ căn cứ vào đường kính mặt. Bộ phận kỹ thuật và mua hàng cần đối chiếu tối thiểu các thông số gồm thang đo, đường kính mặt, ren kết nối, kiểu lắp đặt, điện áp làm việc, cấu hình tiếp điểm và môi trường sử dụng.
Với phiên bản đang được giới thiệu, các thông số chính gồm mặt Φ100mm, thang đo 0-25MPa, ren M20×1.5, cấp chính xác 1.6 và tiếp điểm 30VA/50VA. Nếu thay thế thiết bị đang có trên máy, nên chụp lại mặt đồng hồ cũ, thông tin trên tem và đầu nối để đơn vị cung cấp có thể kiểm tra cấu hình chính xác.
Đặc biệt, cần phân biệt giữa đồng hồ áp suất thông thường và đồng hồ áp suất có tiếp điểm điện. Nếu hệ thống yêu cầu tín hiệu đóng/ngắt để điều khiển relay hoặc contactor, cần lựa chọn đúng loại có tiếp điểm và xác định chính xác sơ đồ đấu dây trước khi lắp đặt.
Sản phẩm phù hợp với kỹ thuật viên bảo trì, kỹ sư cơ điện, kỹ sư tự động hóa, bộ phận mua hàng vật tư nhà máy và các đơn vị thương mại thiết bị công nghiệp.
Đối với kỹ thuật viên, những thông tin cần quan tâm gồm thang đo 25MPa, ren M20×1.5, đường kính mặt 100mm và sơ đồ tiếp điểm. Đối với bộ phận mua hàng, mã YNXC100ZT cùng các thông số trên là cơ sở quan trọng để xác nhận đúng chủng loại khi đặt hàng số lượng lớn.
Đối với đơn vị thương mại trung gian, sản phẩm có thể được cung cấp cho khách hàng sử dụng máy ép, máy thủy lực, máy nén khí, hệ thống bơm hoặc các thiết bị công nghiệp có yêu cầu đo và điều khiển áp suất.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 25MPa là giải pháp phù hợp cho các ứng dụng cần kết hợp giữa hiển thị áp suất và tín hiệu tiếp điểm điều khiển. Sản phẩm có mặt Φ100mm, thang đo 0-25MPa, độ chính xác cấp 1.6, ren M20×1.5 và thiết kế chống rung, đáp ứng nhiều nhu cầu trong hệ thống thủy lực, máy ép, máy bơm, máy nén khí và thiết bị công nghiệp.
Khi đặt hàng, khách hàng nên cung cấp mã YNXC100ZT, thang đo 25MPa, kích thước ren và yêu cầu về tiếp điểm để được xác nhận đúng cấu hình. Liên hệ ngay để nhận báo giá đồng hồ áp suất YNXC100ZT và được tư vấn lựa chọn cấu hình phù hợp với hệ thống thực tế.
