Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 40MPa được thiết kế cho hệ thống áp suất cao, mặt đồng hồ 100mm, ren M20×1.5 và cơ cấu tiếp điểm điều khiển. Sản phẩm phù hợp máy ép thủy lực, máy bơm, máy nén, thiết bị cơ khí và dây chuyền công nghiệp cần đồng thời hiển thị, cảnh báo hoặc điều khiển theo áp suất.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 40MPa là thiết bị đo và giám sát áp suất dành cho các hệ thống công nghiệp có yêu cầu làm việc ở mức áp suất cao. Sản phẩm kết hợp cơ cấu hiển thị dạng kim với hệ thống tiếp điểm điện, giúp người vận hành theo dõi áp suất trực tiếp đồng thời đưa tín hiệu về mạch điều khiển khi đạt ngưỡng cài đặt. Với mặt Φ100mm, ren M20×1.5 và thiết kế chống rung, YNXC100ZT phù hợp cho máy ép, hệ thống thủy lực, máy bơm, máy nén và nhiều thiết bị cơ khí công nghiệp.
Trong các hệ thống sử dụng dầu thủy lực, khí nén hoặc môi chất có áp suất cao, việc theo dõi áp suất tại vị trí vận hành là yếu tố quan trọng đối với quá trình kiểm tra và bảo trì máy. Đồng hồ áp suất YNXC100ZT được phát triển theo hướng kết hợp giữa đồng hồ hiển thị cơ học và cơ cấu tiếp điểm điện, từ đó đáp ứng đồng thời nhu cầu quan sát và truyền tín hiệu điều khiển.
Phiên bản được giới thiệu trong nội dung này có thang đo 0-40MPa. Đây là mức đo phù hợp với những ứng dụng yêu cầu phạm vi áp suất cao hơn các hệ thống thông thường. Việc lựa chọn thang 40MPa giúp kỹ thuật viên có thêm khoảng đo cho các thiết bị thủy lực, máy ép và hệ thống công nghiệp hoạt động ở áp suất lớn.
Điểm đáng chú ý của dòng sản phẩm là cơ cấu 3 kim và tiếp điểm điện. Ngoài kim chỉ thị giá trị áp suất, các vị trí tiếp điểm có thể được thiết lập để phục vụ chức năng giới hạn. Khi áp suất thay đổi đến vị trí đã cài đặt, tiếp điểm tác động và có thể truyền tín hiệu tới relay trung gian, contactor hoặc mạch điều khiển.

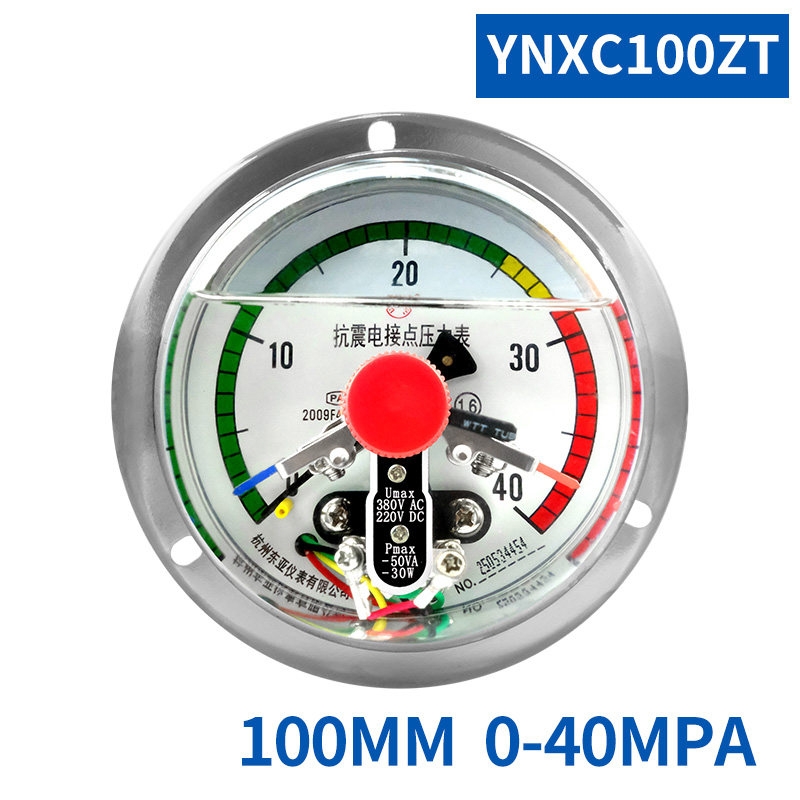

Thiết kế mặt đồng hồ Φ100mm giúp việc đọc giá trị áp suất tại hiện trường thuận tiện. Kết cấu dạng trục hướng tâm có vành cũng phù hợp với nhiều vị trí lắp đặt trên máy móc, trong đó mặt hiển thị cần hướng về phía người vận hành.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | YNXC100ZT |
| Tên sản phẩm | Đồng hồ áp suất tiếp điểm điện 3 kim có dầu |
| Đường kính mặt | Φ100mm |
| Thang đo | 0-40MPa |
| Độ chính xác | Cấp 1.6 |
| Ren kết nối | M20×1.5 |
| Kiểu lắp đặt | Trục hướng tâm có vành |
| Công suất tiếp điểm | 30VA / 50VA |
| Điện áp làm việc | 220V / 380V AC |
| Kiểu điều khiển | Giới hạn trên và giới hạn dưới |
| Vật liệu vỏ | Sắt mạ điện |
| Nhiệt độ môi trường | -40°C đến 100°C |
| Độ ẩm tương đối | Không lớn hơn 85% |
Lưu ý: Phiên bản được giới thiệu trên trang này sử dụng thang đo 0-40MPa theo cấu hình sản phẩm yêu cầu. Khi đặt hàng, cần xác nhận lại thang đo, kiểu tiếp điểm, điện áp và kích thước kết nối để bảo đảm đúng phiên bản cần sử dụng.

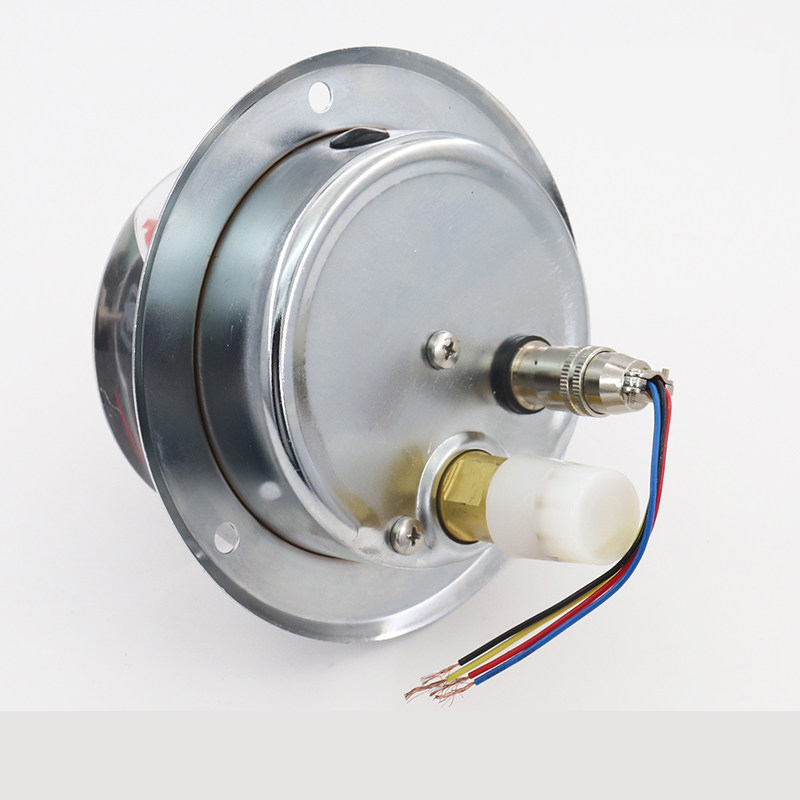

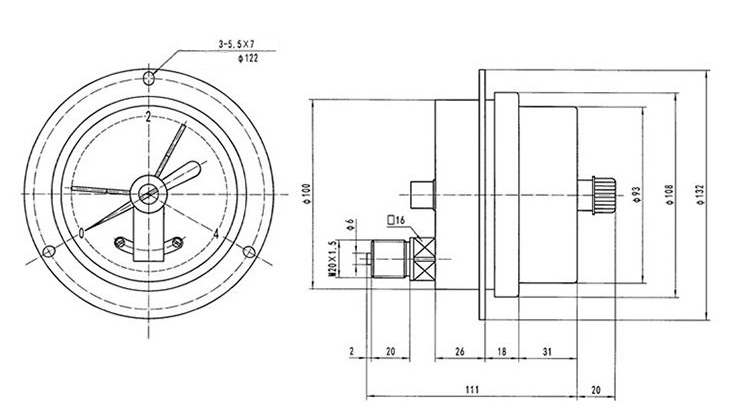

Đồng hồ có mặt hiển thị đường kính Φ100mm và sử dụng đầu nối ren M20×1.5. Kích thước thực tế phía sau mặt đồng hồ cần được xem xét khi bố trí thiết bị trên máy, đặc biệt trong các tủ điều khiển hoặc cụm thủy lực có không gian lắp đặt hạn chế.
Kiểu kết nối và hướng lắp đặt là những thông tin cần được kiểm tra trước khi thay thế. Việc xác nhận đúng ren M20×1.5 giúp hạn chế phải thay đổi đầu nối hoặc đường ống hiện hữu. Với các hệ thống đã có sẵn vị trí lắp đồng hồ, nên kiểm tra cả chiều sâu và khoảng trống phía sau thiết bị.

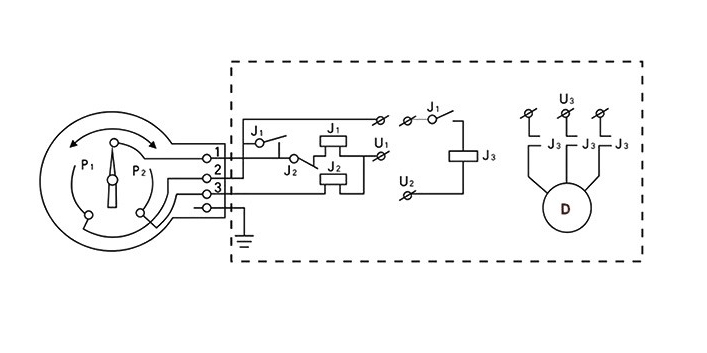

Cơ cấu tiếp điểm của YNXC100ZT cho phép sử dụng các vị trí cài đặt trên mặt đồng hồ để tạo tín hiệu điện. Khi áp suất đạt đến vị trí tương ứng, tiếp điểm thay đổi trạng thái và có thể được đưa vào mạch điều khiển của thiết bị.
Trong một hệ thống điển hình, tín hiệu từ đồng hồ có thể kết nối với relay trung gian. Relay sau đó đóng vai trò truyền tín hiệu tới contactor hoặc thiết bị chấp hành. Cấu trúc này cho phép sử dụng đồng hồ để thực hiện những chức năng như cảnh báo áp suất cao, cảnh báo áp suất thấp hoặc điều khiển thiết bị theo ngưỡng.
Việc đấu dây cần thực hiện đúng theo sơ đồ của cấu hình thực tế. Điện áp 220V/380V và công suất tiếp điểm 30VA/50VA cần được kiểm tra trước khi kết nối với tải. Đối với tải có công suất lớn, nên sử dụng relay hoặc contactor trung gian để bảo vệ tiếp điểm của đồng hồ.
YNXC100ZT 40MPa có hai nhóm chức năng chính là đo áp suất tại chỗ và điều khiển thông qua tiếp điểm điện. Hai chức năng này được tích hợp trong một thiết bị, phù hợp với những máy móc cần theo dõi áp suất nhưng đồng thời cũng cần tín hiệu tác động khi áp suất vượt qua hoặc giảm xuống dưới một giới hạn nhất định.
Với thang đo 0-40MPa, kim hiển thị cho phép người vận hành quan sát trạng thái áp suất của hệ thống. Đây là thông tin hữu ích trong quá trình vận hành máy, kiểm tra thiết bị hoặc chẩn đoán những thay đổi bất thường của hệ thống áp lực.
Các kim cài đặt được sử dụng để xác định vị trí tác động của tiếp điểm. Khi kim đo di chuyển tới khu vực đã thiết lập, cơ cấu điện bên trong sẽ tạo tín hiệu cho mạch điều khiển. Nhờ đó, sản phẩm có thể được sử dụng trong các hệ thống cần một tín hiệu giới hạn mà không nhất thiết phải sử dụng thêm một cảm biến áp suất điện tử cho chức năng đóng/ngắt cơ bản.
Đối với hệ thống thủy lực, chức năng này đặc biệt hữu ích khi cần xác định trạng thái áp suất trước khi thực hiện bước tiếp theo của chu trình máy. Ví dụ, tín hiệu từ đồng hồ có thể được đưa vào relay để điều khiển một thiết bị phụ trợ sau khi áp suất đạt ngưỡng thiết lập.
Đối với hệ thống có áp suất làm việc cao, lựa chọn thang đo phù hợp là yếu tố quan trọng khi chọn đồng hồ. Phiên bản YNXC100ZT 40MPa cung cấp phạm vi đo rộng hơn so với phiên bản 25MPa, phù hợp khi áp suất của hệ thống có thể tiến tới mức cao.
Việc chọn thang đo cần dựa trên áp suất làm việc thực tế và yêu cầu thiết kế của hệ thống. Không nên lựa chọn thang đo chỉ dựa vào giá trị áp suất tối đa của máy. Kỹ thuật viên nên đối chiếu thông số thiết kế, áp suất vận hành và điều kiện làm việc để lựa chọn phiên bản phù hợp.
Với các thiết bị thủy lực công suất lớn, máy ép hoặc hệ thống áp lực cao, phiên bản 40MPa có thể được cân nhắc khi yêu cầu đo của hệ thống nằm trong phạm vi này. Việc lựa chọn đúng thang đo cũng giúp kỹ thuật viên dễ dàng theo dõi trạng thái hoạt động của thiết bị trong quá trình vận hành.
Ưu điểm của YNXC100ZT nằm ở việc tích hợp nhiều chức năng trong một thiết bị. Người dùng có thể đọc áp suất trực tiếp trên mặt đồng hồ đồng thời khai thác tín hiệu tiếp điểm cho mạch điều khiển. Cấu hình này đặc biệt phù hợp với máy móc công nghiệp cần tín hiệu giới hạn nhưng vẫn muốn duy trì cách quan sát áp suất trực quan.
Mặt Φ100mm tạo vùng hiển thị đủ lớn cho việc quan sát tại hiện trường. Trong khi đó, kết cấu chống rung hướng tới những môi trường có rung động cơ học như máy ép, máy bơm và hệ thống thủy lực.
Thang đo 40MPa mở rộng khả năng sử dụng của sản phẩm đối với các hệ thống áp suất cao. Ren M20×1.5 cũng là một thông số thuận tiện cho việc đối chiếu khi thay thế đồng hồ trên thiết bị đang sử dụng.
Cơ cấu tiếp điểm giúp YNXC100ZT có thể tham gia trực tiếp vào logic điều khiển đơn giản của máy. Khi kết hợp với relay trung gian hoặc contactor, thiết bị có thể tạo tín hiệu cảnh báo và điều khiển mà không cần một bộ xử lý riêng cho những chức năng giới hạn cơ bản.
Sản phẩm hướng đến nhóm khách hàng có nhu cầu sử dụng thiết bị đo áp suất trong môi trường công nghiệp. Trong đó, kỹ thuật viên bảo trì có thể sử dụng sản phẩm để thay thế đồng hồ cũ hoặc bổ sung chức năng tiếp điểm cho hệ thống.
Đối với kỹ sư cơ điện và tự động hóa, các thông số như thang đo 40MPa, ren M20×1.5, cấu hình tiếp điểm và điện áp làm việc là cơ sở để thiết kế mạch và lựa chọn thiết bị phù hợp.
Bộ phận mua hàng vật tư nhà máy có thể sử dụng mã YNXC100ZT cùng các thông số kỹ thuật để tìm kiếm, đối chiếu và đặt mua đúng chủng loại. Các đơn vị thương mại thiết bị công nghiệp cũng có thể cung cấp sản phẩm cho khách hàng sử dụng máy ép, máy thủy lực, hệ thống bơm hoặc các thiết bị áp suất cao.
Khi đặt mua đồng hồ áp suất tiếp điểm điện YNXC100ZT 40MPa, cần xác nhận rõ thang đo 0-40MPa thay vì chỉ cung cấp mã sản phẩm. Cùng một dòng sản phẩm có thể có các cấu hình thang đo khác nhau tùy nhu cầu sử dụng.
Ngoài thang đo, nên kiểm tra đường kính mặt, kích thước ren, kiểu lắp đặt, số lượng và chức năng tiếp điểm, điện áp sử dụng cũng như điều kiện môi trường. Những thông tin này giúp hạn chế trường hợp mua đúng dòng nhưng sai cấu hình.
Đặc biệt, nếu đồng hồ được sử dụng để đóng/ngắt thiết bị trong hệ thống áp lực, mạch điện cần được thiết kế phù hợp với công suất tiếp điểm. Với các tải công suất lớn, nên đưa tín hiệu qua relay trung gian hoặc contactor thay vì kết nối trực tiếp tải vào tiếp điểm của đồng hồ.
Đồng hồ áp suất tiếp điểm điện 3 kim có dầu YNXC100ZT 40MPa phù hợp cho các hệ thống cần giám sát áp suất ở mức cao và đồng thời sử dụng tín hiệu điện để cảnh báo hoặc điều khiển. Thiết bị có mặt Φ100mm, ren M20×1.5, cấp chính xác 1.6, cấu trúc chống rung và cơ cấu tiếp điểm, đáp ứng nhiều nhu cầu trong hệ thống thủy lực, máy ép, máy bơm, máy nén và thiết bị cơ khí.
Nếu cần thay thế đồng hồ hiện hữu, khách hàng nên cung cấp mã sản phẩm, thang đo, hình ảnh mặt đồng hồ và đầu nối để được kiểm tra cấu hình trước khi đặt hàng. Liên hệ ngay để nhận báo giá YNXC100ZT 40MPa và được tư vấn lựa chọn đồng hồ áp suất phù hợp với thiết bị thực tế.
