Cảm biến áp suất PT-506 10Bar, 16Bar, 25Bar – Ngõ ra 4-20mA, nguồn 24VDC

Cảm biến áp suất PT-506 là dòng cảm biến áp suất công nghiệp sử dụng nguồn cấp 24VDC và tín hiệu ngõ ra 4-20mA, phù hợp cho các hệ thống đo lường, giám sát và điều khiển áp suất. Sản phẩm có nhiều dải đo gồm 0-10Bar, 0-16Bar và 0-25Bar, đáp ứng các yêu cầu khác nhau trong hệ thống khí nén, đường ống, máy móc tự động hóa và thiết bị công nghiệp.

PT-506 sở hữu thiết kế nhỏ gọn với thân kim loại chắc chắn, cấp bảo vệ IP67, độ chính xác khoảng ±0.5%FS và nhiều tùy chọn kết nối ren như G1/4, G1/2, M20×1.5. Đây là dòng cảm biến phù hợp khi cần chuyển đổi áp suất thành tín hiệu analog 4-20mA để đưa về PLC, HMI hoặc bộ điều khiển.

PT-506 có những dải đo áp suất nào?

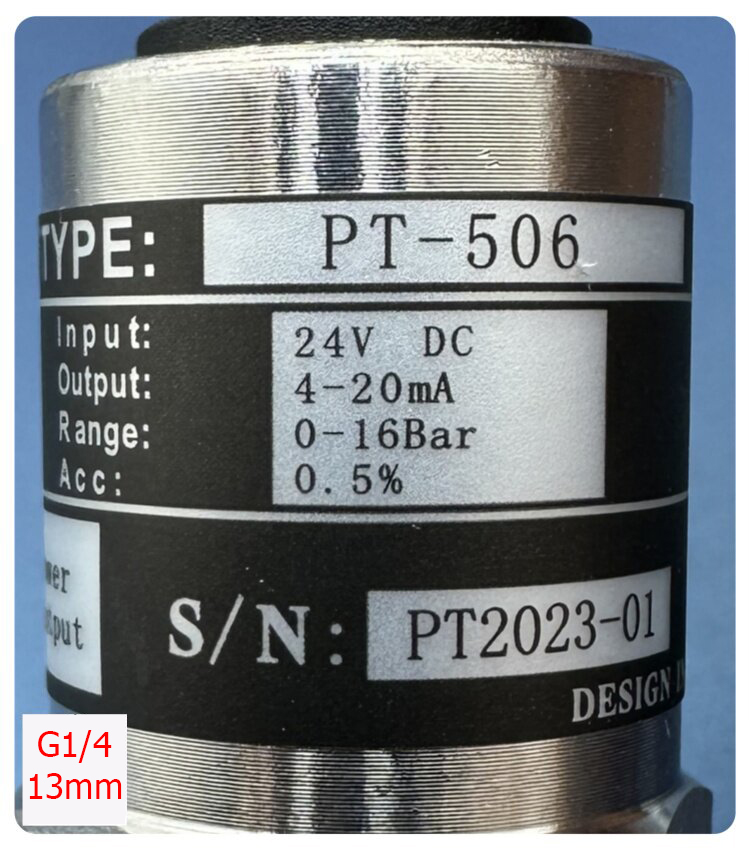

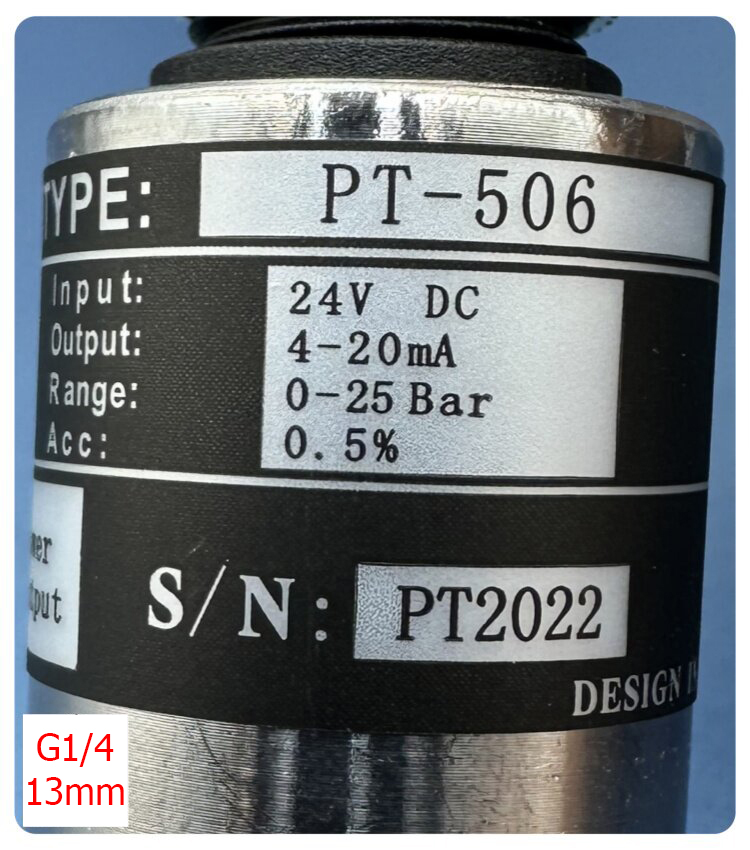

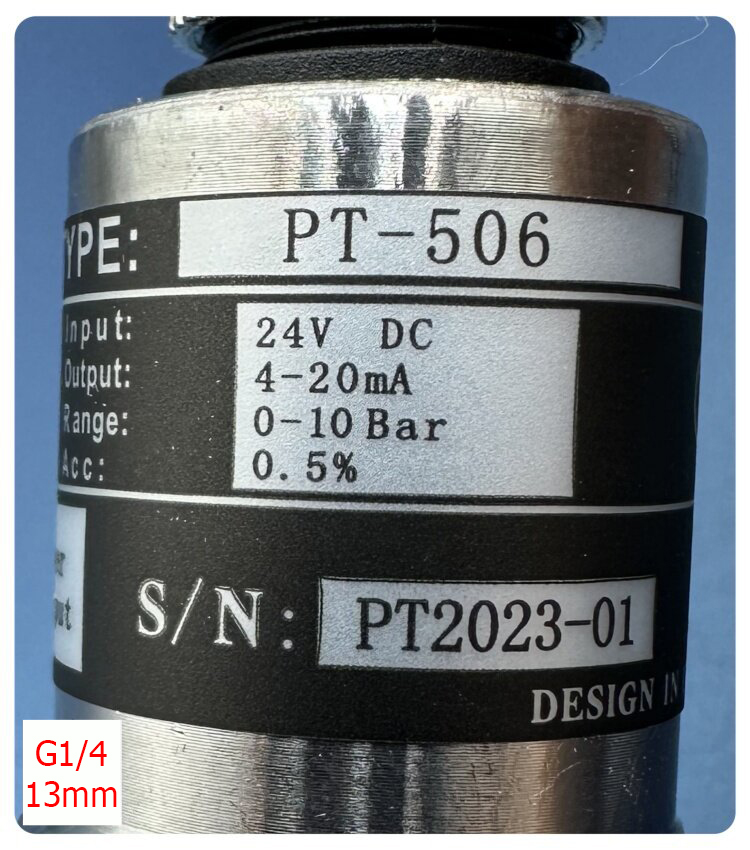

Dòng cảm biến áp suất PT-506 được cung cấp với ba dải đo phổ biến là 10Bar, 16Bar và 25Bar. Mỗi phiên bản phù hợp với một phạm vi áp suất làm việc khác nhau.

Trong đó, 10Bar tương đương 1.0MPa, 16Bar tương đương 1.6MPa và 25Bar tương đương 2.5MPa. Khi lựa chọn cảm biến, nên căn cứ vào áp suất làm việc thực tế của hệ thống để chọn dải đo phù hợp.

Thông số kỹ thuật cảm biến áp suất PT-506

Tín hiệu 4-20mA – thuận tiện kết nối PLC và HMI

PT-506 sử dụng tín hiệu ngõ ra 4-20mA, dạng tín hiệu analog phổ biến trong các hệ thống tự động hóa công nghiệp. Tín hiệu từ cảm biến có thể đưa về ngõ vào analog của PLC, module analog, bộ điều khiển, HMI hoặc các thiết bị giám sát.

Với phiên bản PT-506 0-10Bar, tín hiệu được quy đổi tuyến tính theo dải áp suất:

• 0Bar → 4mA
• 5Bar → khoảng 12mA
• 10Bar → 20mA

Đối với phiên bản 0-16Bar và 0-25Bar, nguyên lý tương tự: 4mA tương ứng với giá trị đầu dải và 20mA tương ứng với giá trị cuối dải.

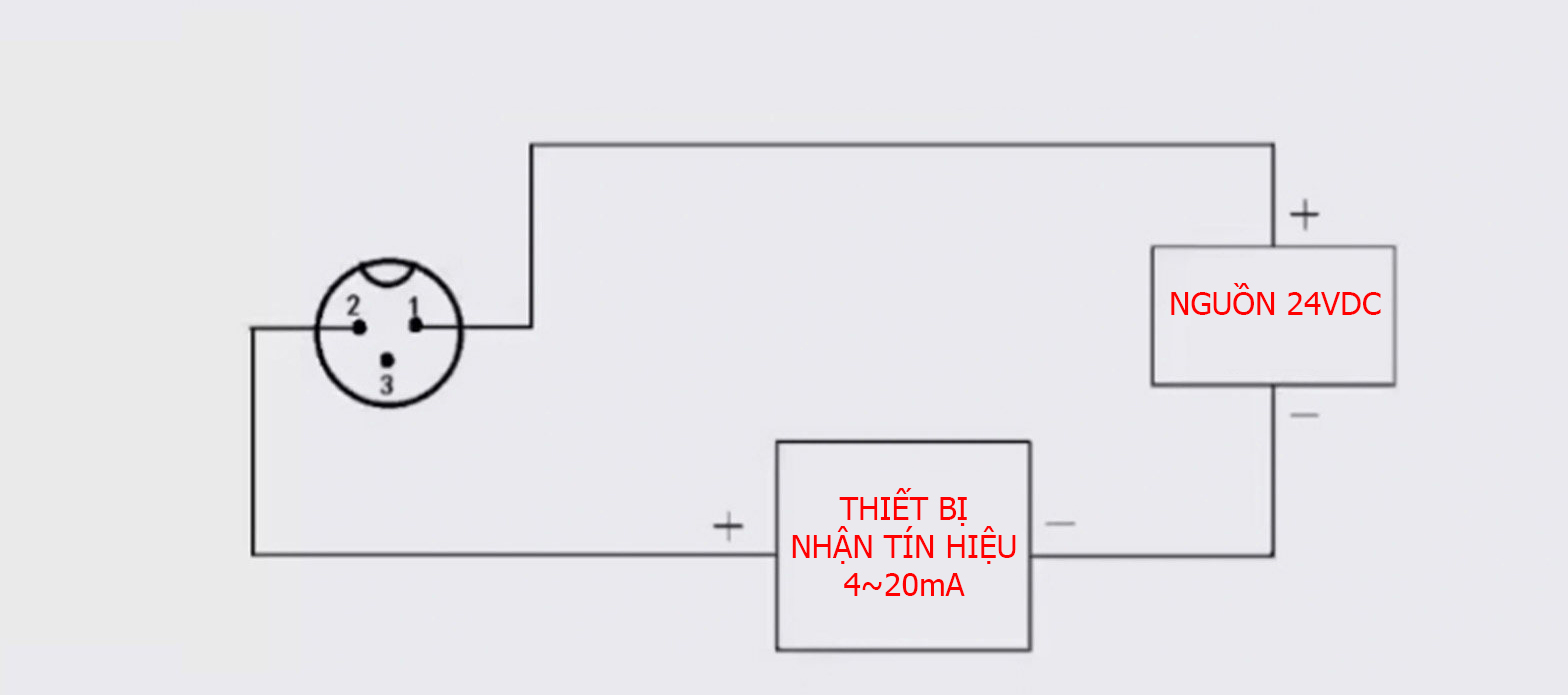

Sơ đồ đấu dây PT-506

Phiên bản PT-506 ngõ ra dòng điện 4-20mA sử dụng cấu hình 2 dây. Theo sơ đồ đấu nối của sản phẩm:

• Dây đỏ: nguồn dương (+)
• Dây đen: nguồn âm (-) và đường tín hiệu dòng điện

Khi lắp đặt, cần cấp nguồn đúng phạm vi cho phép và đấu nối theo sơ đồ của phiên bản cảm biến đang sử dụng.

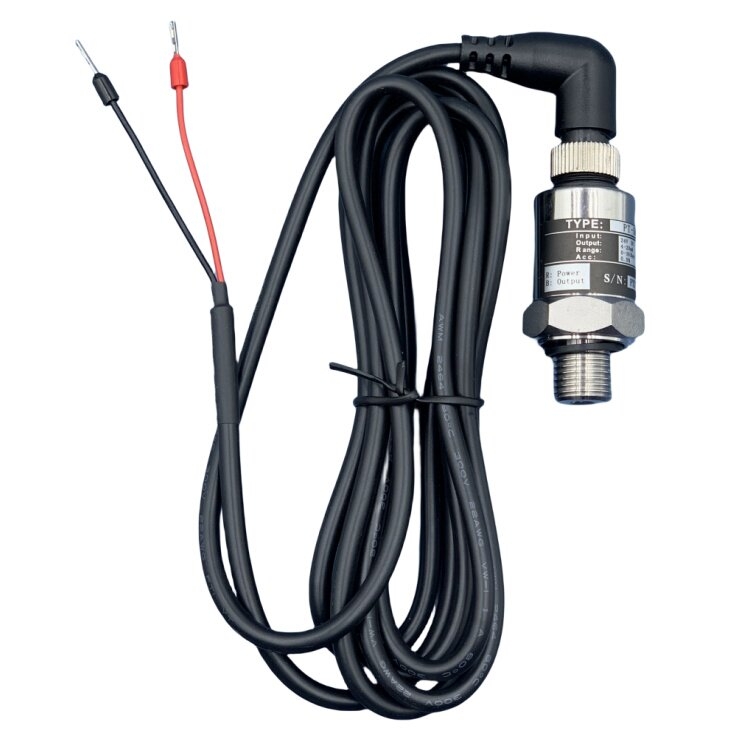

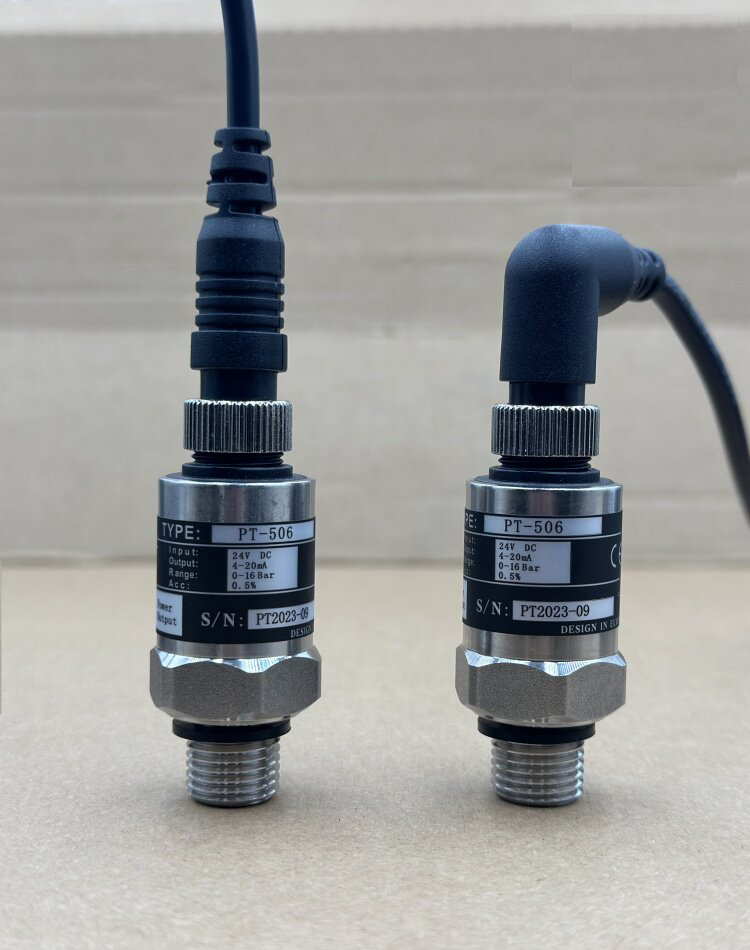

Thiết kế nhỏ gọn, thân kim loại chắc chắn

PT-506 có dạng thân trụ bằng kim loại, phần lục giác giúp thao tác bằng dụng cụ khi lắp đặt. Thiết kế này phù hợp với những vị trí lắp đặt có không gian hạn chế trên máy móc và đường ống.

Thân cảm biến được gia công dạng ren để kết nối trực tiếp với vị trí lấy áp suất. Phần đầu điện có thể sử dụng dây dẫn trực tiếp hoặc đầu nối tùy theo cấu hình.

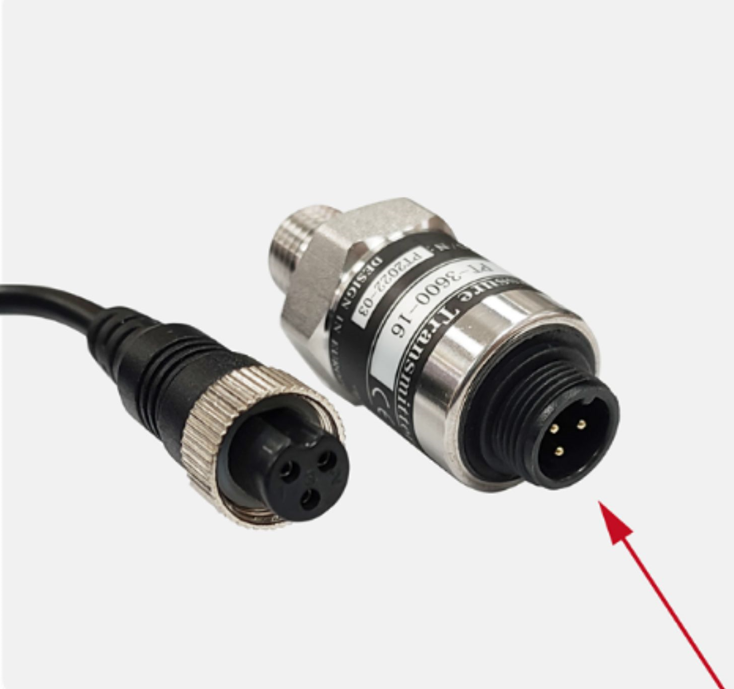

Đầu nối điện tháo rời tiện lợi

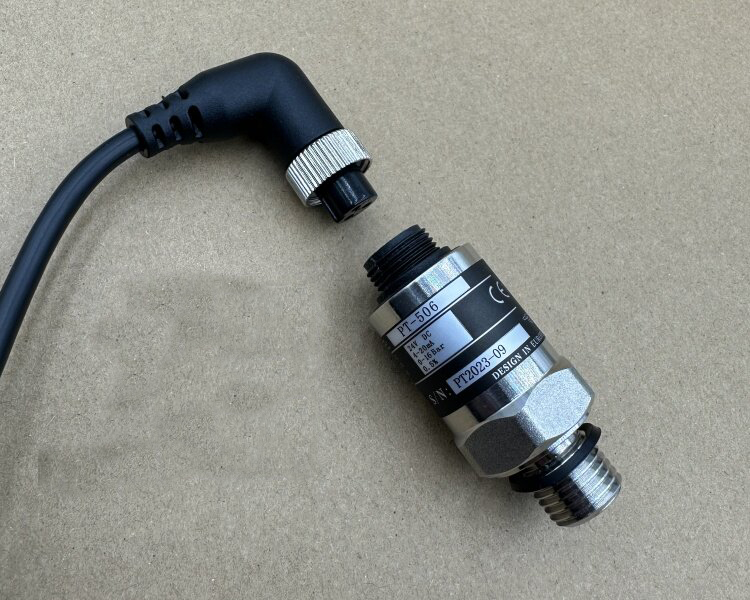

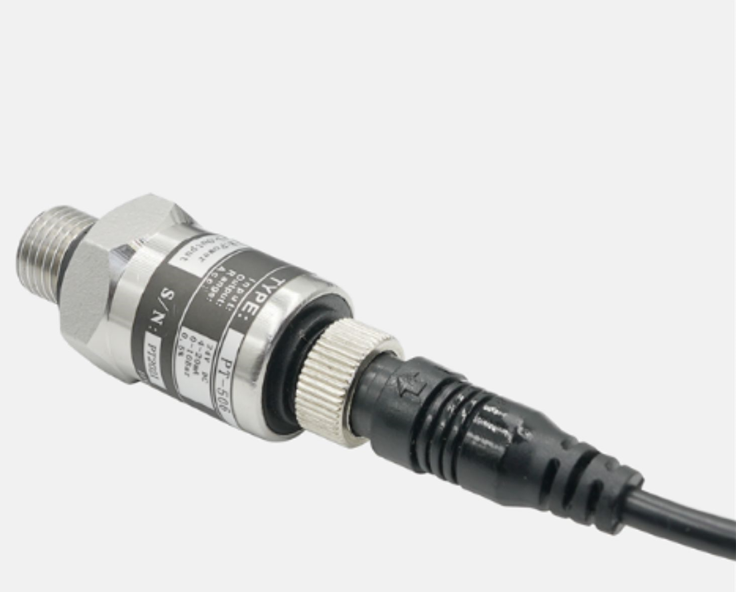

Một số phiên bản PT-506 sử dụng đầu nối điện dạng tháo rời. Cấu tạo này giúp quá trình lắp đặt, kiểm tra và bảo trì cảm biến thuận tiện hơn.

Với kiểu kết nối này, người sử dụng có thể tháo phần đầu nối khỏi cảm biến khi cần kiểm tra hoặc thay thế mà không nhất thiết phải xử lý lại toàn bộ hệ thống dây.

Nhiều tùy chọn ren kết nối

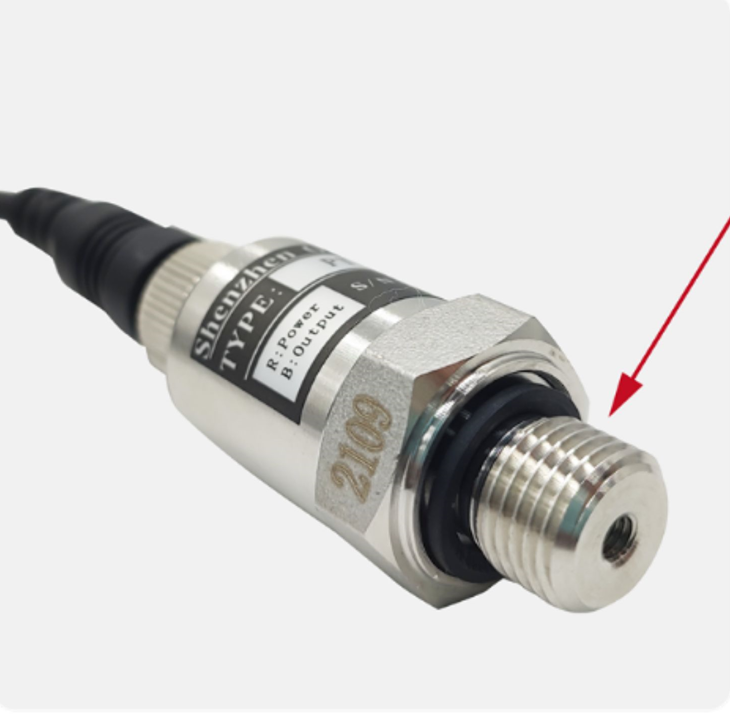

PT-506 hỗ trợ nhiều kiểu kết nối áp suất như G1/4, G1/2, M20×1.5 và các cấu hình khác tùy yêu cầu. Việc có nhiều tùy chọn ren giúp cảm biến dễ dàng tích hợp vào các hệ thống đường ống và thiết bị khác nhau.

Phiên bản ren G1/4 phù hợp với nhiều cụm thiết bị khí nén, đường ống, van và hệ thống máy công nghiệp có vị trí lấy áp suất tương ứng.

Bản vẽ kích thước PT-506

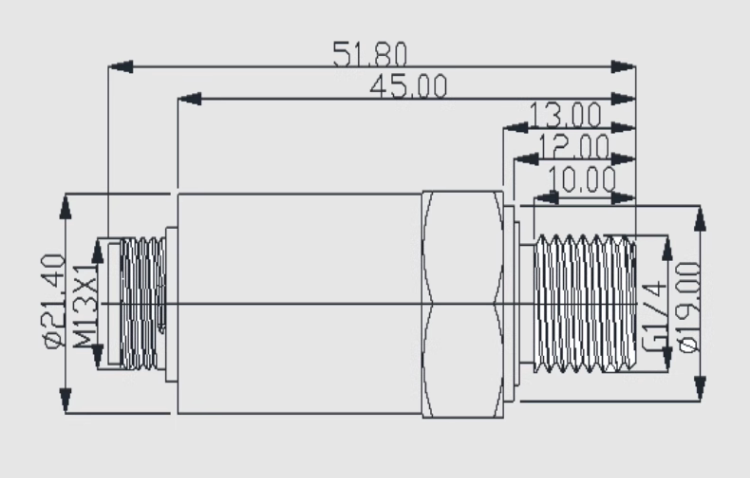

Thiết kế PT-506 có kích thước nhỏ gọn, thuận tiện tích hợp vào các cụm máy. Theo bản vẽ, chiều dài tổng thể của thân cảm biến khoảng 51.8mm. Các kích thước ren và phần thân được bố trí để thuận tiện cho thao tác lắp đặt.

Các kiểu dây và kết nối của PT-506

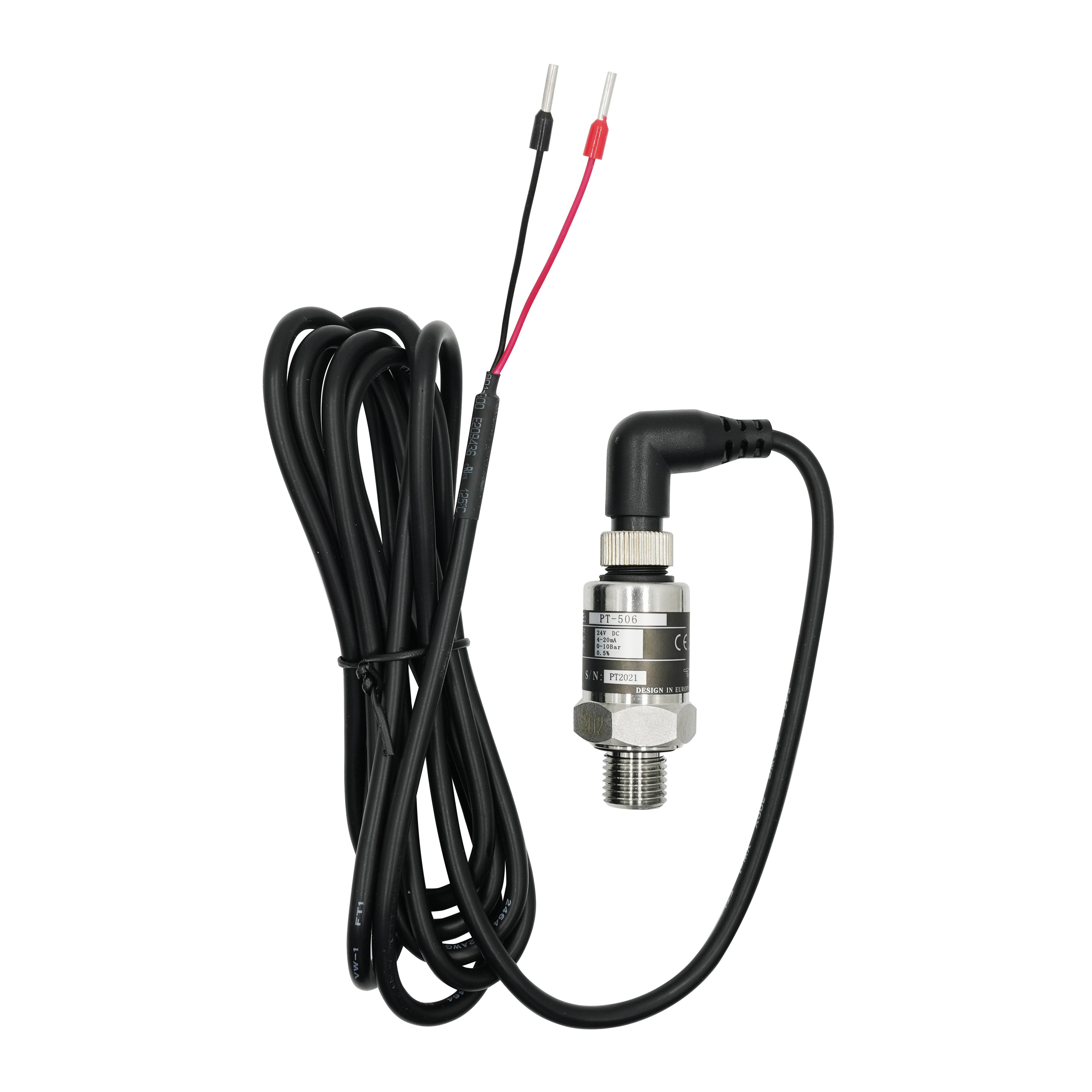

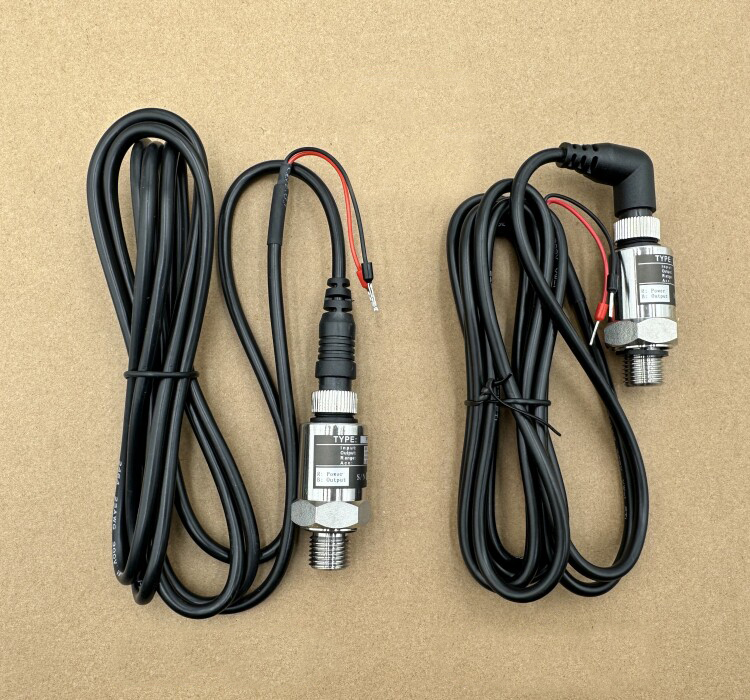

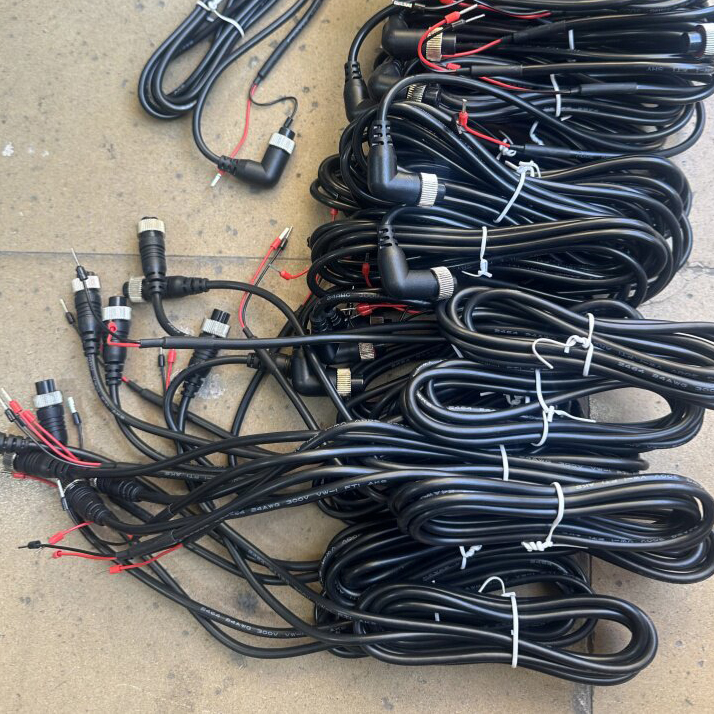

PT-506 có thể được cấu hình với dây dẫn trực tiếp hoặc đầu nối tháo rời. Tùy thiết kế của máy và yêu cầu bảo trì, người dùng có thể lựa chọn kiểu kết nối phù hợp.

Phiên bản dây dẫn trực tiếp phù hợp với các hệ thống cần kết nối cố định, trong khi phiên bản đầu nối thuận tiện hơn khi cần tháo lắp trong quá trình bảo trì thiết bị.

Ứng dụng của cảm biến áp suất PT-506

Nhờ sử dụng nguồn 24VDC, tín hiệu 4-20mA và nhiều dải đo, PT-506 có thể được tích hợp vào nhiều hệ thống đo áp suất công nghiệp.

Đo áp suất khí nén: Phiên bản PT-506 10Bar hoặc 16Bar có thể được sử dụng để giám sát áp suất trong hệ thống khí nén, máy nén khí, đường ống khí, cụm xử lý khí và các thiết bị tự động hóa.

Giám sát áp suất đường ống: Cảm biến có thể lắp tại các vị trí lấy áp suất trên đường ống để chuyển đổi áp suất thành tín hiệu 4-20mA, phục vụ việc hiển thị và giám sát trên tủ điều khiển.

Hệ thống thủy lực và thiết bị công nghiệp: Phiên bản có dải đo đến 25Bar phù hợp với các ứng dụng cần giám sát áp suất trong phạm vi đo của cảm biến.

Máy móc tự động hóa: PT-506 có thể kết nối với PLC hoặc module analog để thu thập dữ liệu áp suất, phục vụ các chức năng giám sát và điều khiển trong máy.

Thiết bị OEM: Thiết kế nhỏ gọn, nguồn 24VDC, tín hiệu 4-20mA và nhiều tùy chọn kết nối giúp PT-506 có thể tích hợp vào các loại máy và thiết bị được chế tạo theo yêu cầu.

So sánh PT-506 10Bar, 16Bar và 25Bar

Ba phiên bản có cùng nền tảng thiết kế nhưng khác nhau về phạm vi đo. Khi lựa chọn, cần kiểm tra áp suất làm việc thực tế, áp suất cực đại của hệ thống và kiểu ren kết nối để chọn cấu hình phù hợp.

Lưu ý khi lựa chọn cảm biến áp suất PT-506

• Xác định chính xác dải áp suất cần đo trước khi đặt hàng.
• Kiểm tra loại ren trên đường ống hoặc thiết bị cần lắp cảm biến.
• Đảm bảo nguồn cấp nằm trong phạm vi 10-36VDC.
• Đối với phiên bản 4-20mA, cần kiểm tra ngõ vào analog của PLC hoặc bộ điều khiển.
• Không nên để cảm biến thường xuyên làm việc vượt quá dải đo danh định.
• Đấu dây đúng cực nguồn và tín hiệu theo cấu hình của cảm biến.

Cảm biến áp suất PT-506 10Bar, 16Bar, 25Bar

PT-506 là dòng cảm biến áp suất công nghiệp với các phiên bản 0-10Bar, 0-16Bar và 0-25Bar, sử dụng nguồn 24VDC và tín hiệu ngõ ra 4-20mA. Sản phẩm có độ chính xác ±0.5%FS, cấp bảo vệ IP67, khả năng chịu quá tải đến 200%FS và nhiệt độ làm việc từ -40 đến 85°C.

Với thiết kế thân kim loại nhỏ gọn, nhiều lựa chọn ren kết nối và tùy chọn dây hoặc đầu nối, PT-506 có thể sử dụng trong các hệ thống khí nén, đường ống, máy móc tự động hóa, thiết bị công nghiệp và các ứng dụng cần truyền tín hiệu áp suất về PLC hoặc bộ điều khiển.

Để lựa chọn đúng sản phẩm, cần xác định dải đo 10Bar, 16Bar hoặc 25Bar, kiểu ren kết nối và phương án đấu dây phù hợp với hệ thống thực tế.
