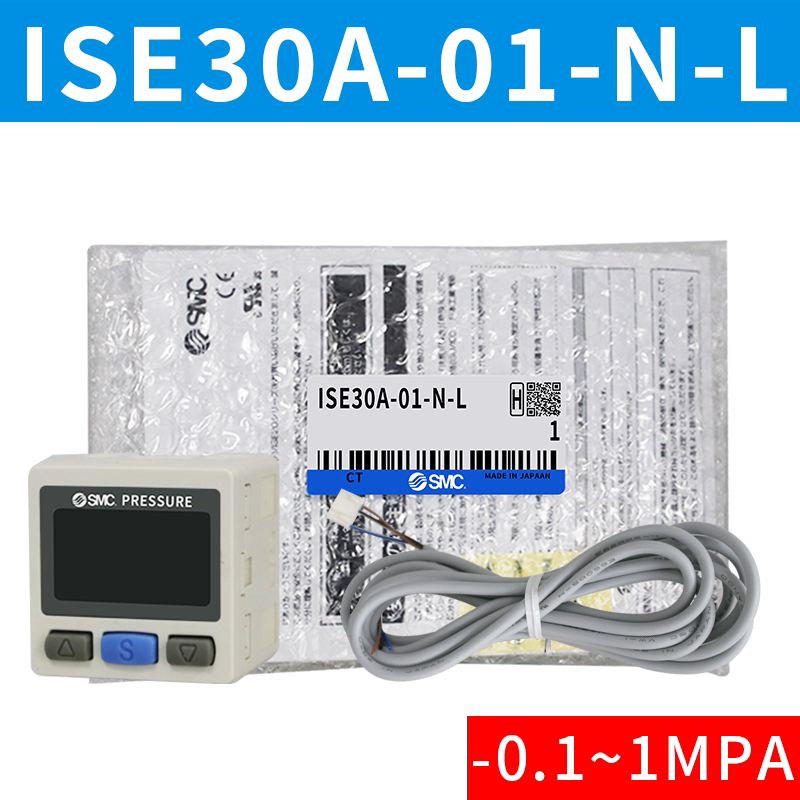

Công tắc áp suất kỹ thuật số SMC ISE30A-01-N-L chuyên đo và giám sát áp suất trong dải -0,1 đến 1,0MPa, sử dụng ngõ ra NPN, nguồn 12–24VDC và cổng R1/8. Thiết bị có màn hình 2 màu, đáp ứng nhanh, kích thước nhỏ gọn, phù hợp cho hệ thống khí nén, máy tự động, PLC và các dây chuyền sản xuất công nghiệp.

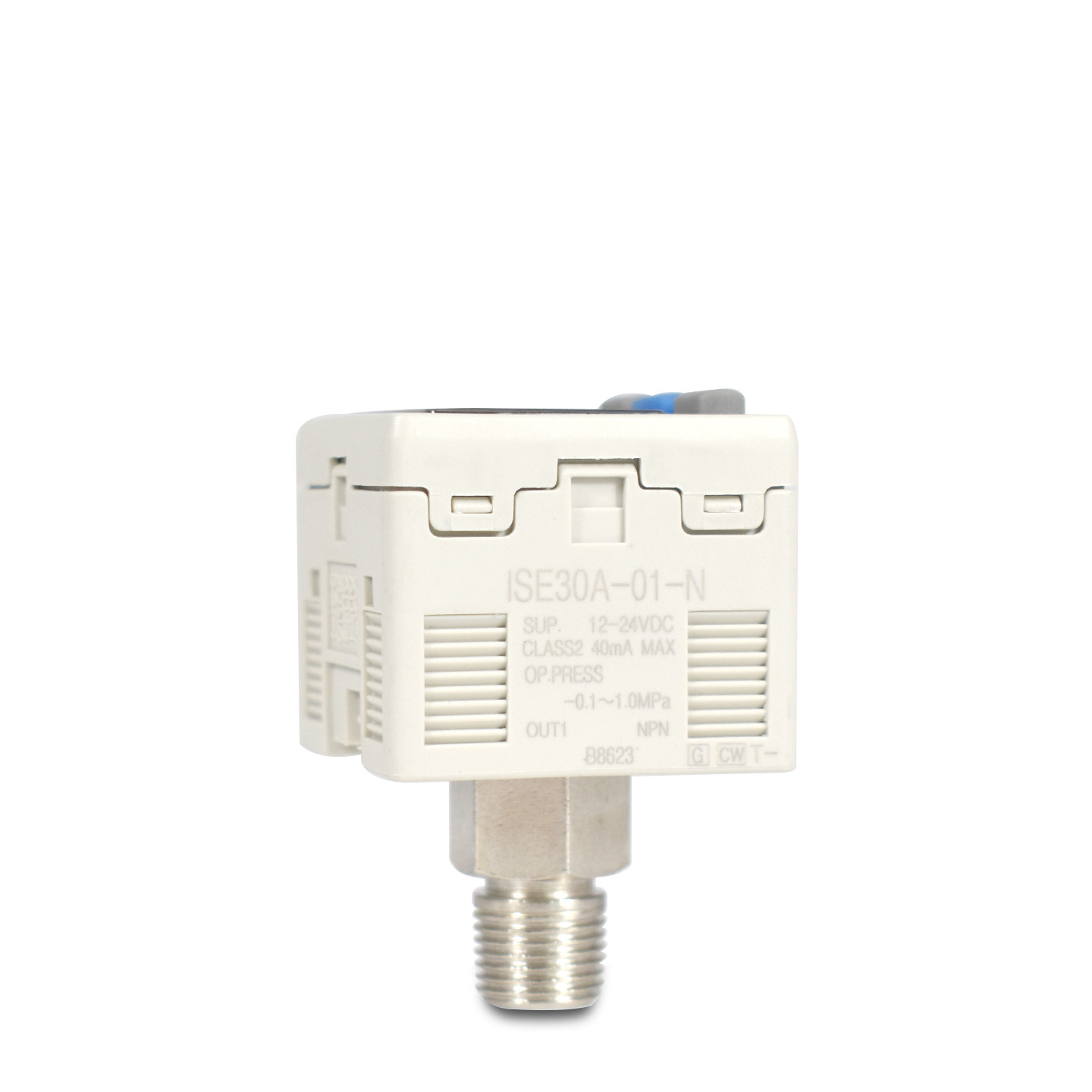

Công tắc áp suất kỹ thuật số SMC ISE30A-01-N-L thuộc dòng ISE30A của SMC, được thiết kế để đo, hiển thị và điều khiển áp suất trong các hệ thống khí nén và tự động hóa công nghiệp. Thiết bị có dải áp suất định mức từ -0,100 đến 1,000MPa, ngõ ra NPN open collector 1 output, nguồn cấp 12–24VDC và cổng R1/8 có ren M5. Màn hình 4 chữ số 2 màu cùng thời gian đáp ứng nhanh giúp kỹ thuật viên dễ dàng theo dõi và thiết lập áp suất ngay tại máy.
SMC ISE30A-01-N-L là công tắc áp suất kỹ thuật số thuộc dòng ISE30A, được phát triển cho các ứng dụng đo áp suất dương trong hệ thống tự động hóa. Thiết bị kết hợp chức năng cảm biến áp suất, hiển thị giá trị đo và xuất tín hiệu ON/OFF để điều khiển thiết bị bên ngoài.
Model ISE30A-01-N-L sử dụng ngõ ra NPN open collector 1 output. Cấu hình mã sản phẩm gồm cổng R1/8 có ren M5, ngõ ra NPN và dây dẫn có connector dài 2m. Đây là cấu hình phù hợp để kết nối với PLC, bộ điều khiển máy, relay hoặc các mạch điều khiển sử dụng tín hiệu transistor.
Dải áp suất định mức của ISE30A là -0,100 đến 1,000MPa, trong đó mức cài đặt tối thiểu là 0,001MPa. Nhờ độ phân giải cao, thiết bị có thể sử dụng trong các hệ thống cần theo dõi sự thay đổi áp suất tương đối nhỏ.
Thiết bị được trang bị màn hình 4 chữ số 7 đoạn với khả năng hiển thị 2 màu đỏ và xanh. Ngoài giá trị áp suất hiện tại, màn hình còn hỗ trợ hiển thị trạng thái cài đặt, đơn vị và mã lỗi khi phát sinh bất thường.
| Thông số | Giá trị |
|---|---|
| Model | ISE30A-01-N-L |
| Loại sản phẩm | Công tắc áp suất kỹ thuật số |
| Loại áp suất | Áp suất dương |
| Dải áp suất định mức | -0,100 đến 1,000MPa |
| Dải áp suất cài đặt | -0,105 đến 1,050MPa |
| Áp suất chịu được | 1,5MPa |
| Đơn vị cài đặt tối thiểu | 0,001MPa |
| Môi chất sử dụng | Không khí, khí trơ và khí không cháy |
| Điện áp nguồn | 12–24VDC ±10% |
| Dòng tiêu thụ | 40mA trở xuống |
| Ngõ ra | NPN open collector, 1 output |
| Dòng tải tối đa | 80mA |
| Điện áp áp dụng tối đa | 28VDC |
| Điện áp dư | 1V trở xuống tại dòng tải 80mA |
| Thời gian đáp ứng | 2,5ms trở xuống |
| Bảo vệ ngõ ra | Bảo vệ ngắn mạch |
| Độ lặp lại | ±0,2% F.S. ±1 digit |
| Hiển thị | 4 chữ số, LED 7 đoạn, 2 màu đỏ/xanh |
| Độ chính xác hiển thị | ±2% F.S. ±1 digit tại 25 ±3°C |
| Đèn báo | OUT1 màu xanh |
| Cấp bảo vệ | IP40 |
| Nhiệt độ hoạt động | 0 đến 50°C |
| Nhiệt độ lưu trữ | -10 đến 60°C |
| Độ ẩm môi trường | 35–85%RH, không ngưng tụ |
| Cổng áp suất | R1/8, ren M5 |
| Vật liệu phần cảm biến áp suất | Silicone |
| Vật liệu cổng đường ống | C3602, mạ niken điện phân |
| Vật liệu O-ring | HNBR |
| Dây dẫn | Dây 3 lõi, tiết diện 0,15mm² (AWG26) |
| Chiều dài dây | 2m |
| Khối lượng | Khoảng 81g với dây 3 lõi dài 2m |
Tài liệu kỹ thuật của dòng SMC ISE30A cung cấp thông tin về thông số sản phẩm, kích thước cơ khí, phương pháp lắp đặt, sơ đồ đấu nối, cài đặt áp suất, các chức năng vận hành và xử lý lỗi.

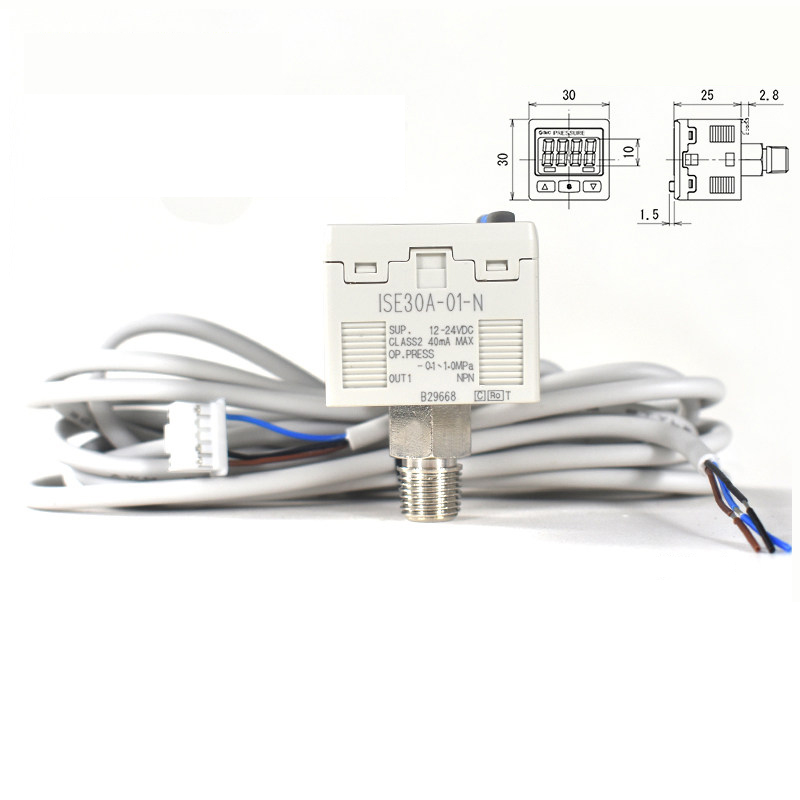

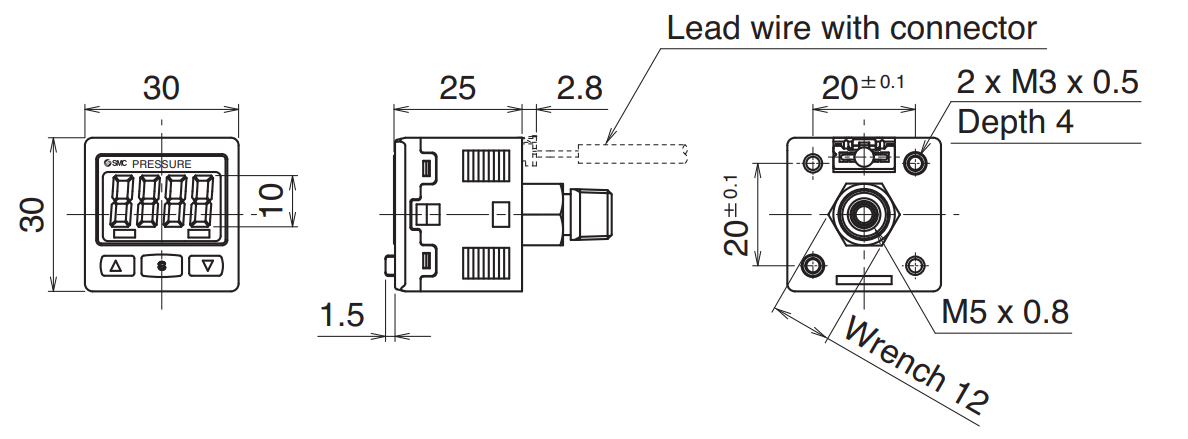

ISE30A-01-N-L có thiết kế nhỏ gọn với phần thân phía trước khoảng 30 × 30mm. Thiết bị có thể được lắp đặt trực tiếp hoặc sử dụng thêm các phụ kiện như bracket và panel mount adapter tùy theo cấu trúc của máy.
Cổng áp suất của phiên bản 01 sử dụng ren R1/8 kết hợp ren M5 bên trong. Khi lắp đặt, cần sử dụng đúng dụng cụ và mô-men siết theo yêu cầu kỹ thuật để tránh làm ảnh hưởng đến phần ren hoặc thân cảm biến.
ISE30A-01-N-L là phiên bản NPN open collector 1 output với dây 3 lõi. Việc đấu nối được thực hiện thông qua dây nguồn và dây tín hiệu đầu ra. Nguồn cấp yêu cầu nằm trong khoảng 12–24VDC.
| Màu dây | Chức năng |
|---|---|
| Nâu | DC(+) |
| Đen | OUT |
| Xanh | DC(-) |
Tín hiệu OUT dạng NPN open collector có thể kết nối với đầu vào phù hợp của PLC hoặc mạch điều khiển. Khi đấu dây cần ngắt nguồn trước khi thực hiện kết nối và nên bố trí dây tín hiệu tách khỏi dây nguồn hoặc dây điện áp cao nhằm hạn chế ảnh hưởng của nhiễu điện.
Chức năng chính của ISE30A-01-N-L là phát hiện áp suất và chuyển đổi giá trị áp suất thành trạng thái điều khiển ON/OFF. Khi áp suất vượt qua giá trị cài đặt, ngõ ra được kích hoạt. Khi áp suất giảm xuống dưới giá trị cài đặt theo khoảng hysteresis đã thiết lập, ngõ ra chuyển về trạng thái OFF.
Người dùng có thể cài đặt điểm ON và OFF trực tiếp trên mặt trước thông qua các phím điều khiển. Các giá trị cài đặt được hiển thị trên màn hình giúp kỹ thuật viên dễ dàng kiểm tra mà không cần thiết bị đo bên ngoài.
Thiết bị hỗ trợ chế độ hysteresis và window comparator. Với hysteresis mode, người dùng xác định điểm tác động và khoảng chênh để hạn chế tình trạng ngõ ra đóng cắt liên tục khi áp suất dao động gần ngưỡng. Với window comparator, có thể xác định giới hạn áp suất thấp và cao để kiểm soát một vùng áp suất cụ thể.
ISE30A cũng hỗ trợ chức năng zero clear để đưa giá trị hiển thị về trạng thái tham chiếu khi không có áp suất tác động. Chức năng này hữu ích khi cần hiệu chỉnh lại điểm hiển thị trước khi đưa hệ thống vào vận hành.
Màn hình 4 chữ số 7 đoạn hiển thị rõ giá trị áp suất và trạng thái thiết lập. Hệ thống hiển thị 2 màu giúp người vận hành nhận biết trạng thái hoạt động trực quan hơn trong quá trình kiểm tra máy.
Thời gian đáp ứng cơ bản của thiết bị là 2,5ms hoặc thấp hơn. Ngoài ra, chức năng chống chattering cho phép lựa chọn thời gian đáp ứng phù hợp với đặc tính dao động của hệ thống khí nén.
Dải áp suất rộng: ISE30A-01-N-L có dải áp suất định mức từ -0,100 đến 1,000MPa, phù hợp với nhiều ứng dụng giám sát áp suất dương trong hệ thống khí nén.
Độ phân giải cao: Mức cài đặt tối thiểu 0,001MPa giúp người dùng thiết lập ngưỡng áp suất với bước nhỏ, phù hợp cho các ứng dụng cần kiểm soát áp suất tương đối chính xác.
Phản hồi nhanh: Thời gian đáp ứng tối đa 2,5ms giúp thiết bị đáp ứng tốt các chu trình điều khiển tự động cần phản hồi tín hiệu nhanh.
Hiển thị 2 màu: Màn hình 4 chữ số 7 đoạn kết hợp màu đỏ và xanh giúp kỹ thuật viên dễ quan sát trạng thái thiết bị trực tiếp trên máy.
Kết nối NPN: Ngõ ra NPN open collector 1 output phù hợp với nhiều hệ thống điều khiển công nghiệp và PLC sử dụng tín hiệu transistor.
Thiết kế tiết kiệm không gian: Thân cảm biến nhỏ gọn giúp thuận tiện khi bố trí trong các cụm khí nén hoặc bên trong tủ, máy tự động. Dòng sản phẩm cũng hỗ trợ nhiều phương án lắp đặt bằng bracket và panel mount adapter.
Thiết lập trực tiếp: Các phím điều khiển trên mặt trước cho phép cài đặt ngưỡng áp suất, hysteresis và các chức năng vận hành mà không cần thiết bị lập trình chuyên dụng.
Công tắc áp suất kỹ thuật số SMC ISE30A-01-N-L là thiết bị phù hợp cho các hệ thống cần giám sát và điều khiển áp suất trong dải -0,100 đến 1,000MPa. Với ngõ ra NPN, nguồn 12–24VDC, cổng R1/8, màn hình 2 màu, thời gian đáp ứng nhanh và thiết kế nhỏ gọn, sản phẩm có thể tích hợp vào nhiều loại máy móc và dây chuyền tự động hóa.
Đối với kỹ thuật viên, bộ phận bảo trì, đơn vị tích hợp máy hoặc bộ phận mua hàng đang tìm kiếm công tắc áp suất SMC, cảm biến áp suất SMC hoặc model ISE30A-01-N-L, nên kiểm tra đầy đủ dải áp suất, kiểu ngõ ra, cổng kết nối và phương án đấu dây trước khi thay thế hoặc lắp mới.
Liên hệ ngay để nhận báo giá và được tư vấn lựa chọn thiết bị phù hợp với hệ thống.
