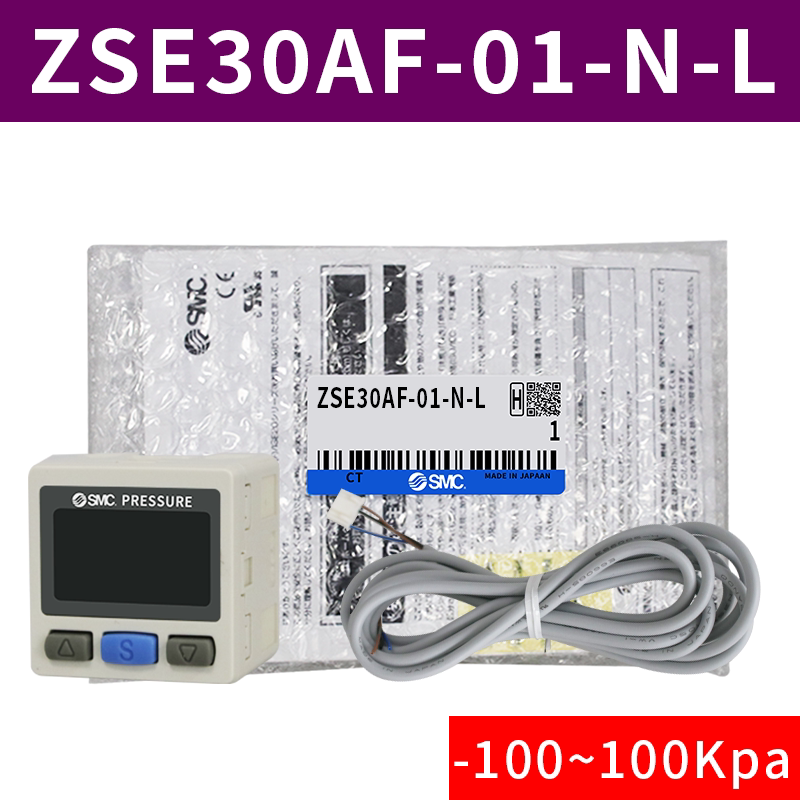

Công tắc áp suất kỹ thuật số SMC ZSE30AF-01-N-L chuyên giám sát áp suất hỗn hợp từ -100 đến 100kPa, sử dụng ngõ ra NPN và nguồn 12–24VDC. Thiết bị có màn hình 2 màu, đáp ứng nhanh, kích thước nhỏ gọn, cổng R1/8 và dây có đầu nối dài 2m. Phù hợp cho hệ thống khí nén, chân không, máy tự động và dây chuyền sản xuất công nghiệp.

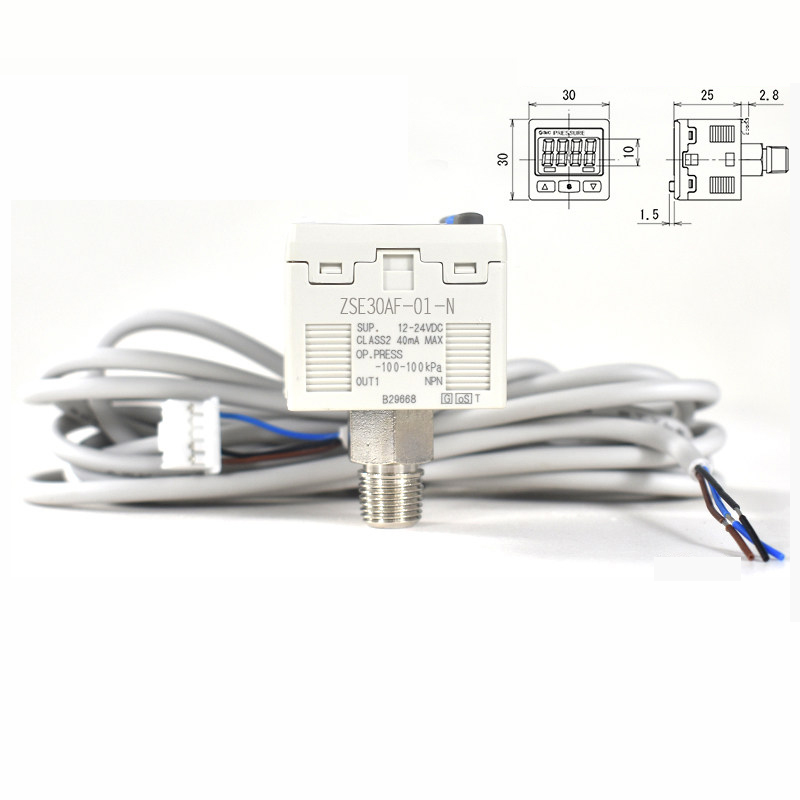

Công tắc áp suất kỹ thuật số SMC ZSE30AF-01-N-L thuộc dòng ZSE30AF của SMC, được thiết kế để giám sát và điều khiển áp suất hỗn hợp trong phạm vi -100 đến 100kPa. Thiết bị tích hợp màn hình hiển thị số 2 màu, ngõ ra NPN open collector, nguồn cấp 12–24VDC và cổng kết nối R1/8. Với kích thước nhỏ gọn, thời gian đáp ứng nhanh và khả năng cài đặt ngưỡng áp suất linh hoạt, sản phẩm phù hợp với các hệ thống khí nén, chân không và dây chuyền tự động hóa công nghiệp.
SMC ZSE30AF-01-N-L là công tắc áp suất kỹ thuật số thuộc dòng ZSE30A(F)/ISE30A của SMC. Phiên bản ZSE30AF được thiết kế cho phạm vi áp suất hỗn hợp, cho phép thiết bị theo dõi cả vùng chân không và vùng áp suất dương thấp. Dải áp suất định mức của model là -100,0 đến 100,0kPa, trong khi dải áp suất cài đặt nằm trong khoảng -105 đến 105kPa.
Khác với cảm biến áp suất chỉ cung cấp tín hiệu đo, công tắc áp suất kỹ thuật số SMC có thể được cài đặt một ngưỡng ON/OFF để trực tiếp phát tín hiệu điều khiển tới thiết bị phía sau như PLC, relay trung gian hoặc bộ điều khiển. Điều này đặc biệt hữu ích trong các ứng dụng cần xác nhận nhanh trạng thái chân không hoặc áp suất trước khi thực hiện bước tiếp theo của chu trình máy.
Model ZSE30AF-01-N-L sử dụng ngõ ra NPN open collector 1 output. Mã “01” tương ứng với cổng R1/8 có ren M5 bên trong, trong khi hậu tố “L” thể hiện phiên bản đi kèm dây dẫn có đầu nối dài 2m. Đây là cấu hình phù hợp cho việc lắp đặt trực tiếp vào các cụm khí nén và hệ thống thiết bị tự động hóa có không gian hạn chế.
| Thông số | Giá trị |
|---|---|
| Model | ZSE30AF-01-N-L |
| Loại thiết bị | Công tắc áp suất kỹ thuật số |
| Loại áp suất | Áp suất hỗn hợp / Compound pressure |
| Dải áp suất định mức | -100,0 đến 100,0 kPa |
| Dải áp suất cài đặt | -105 đến 105 kPa |
| Áp suất chịu được | 500 kPa |
| Đơn vị hiển thị tối thiểu | 0,1 kPa |
| Môi chất sử dụng | Không khí, khí trơ và khí không cháy |
| Điện áp nguồn | 12–24 VDC ±10% |
| Dòng tiêu thụ | 40 mA trở xuống |
| Ngõ ra | NPN open collector, 1 output |
| Dòng tải tối đa | 80 mA |
| Điện áp áp dụng tối đa | 28 VDC đối với ngõ ra NPN |
| Điện áp dư | 1 V trở xuống tại dòng tải 80 mA |
| Thời gian đáp ứng | 2,5 ms trở xuống |
| Chức năng chống chattering | Có, lựa chọn 20 / 100 / 500 / 1000 / 2000 ms |
| Độ lặp lại | ±0,2% F.S. ±1 digit |
| Hiển thị | 4 chữ số, LED 7 đoạn, hiển thị 2 màu đỏ/xanh |
| Độ chính xác hiển thị | ±2% F.S. ±1 digit tại 25 ±3°C |
| Cấp bảo vệ | IP40 |
| Nhiệt độ hoạt động | 0 đến 50°C |
| Nhiệt độ lưu trữ | -10 đến 60°C |
| Độ ẩm môi trường | 35–85%RH, không ngưng tụ |
| Cổng kết nối | R1/8, có ren M5 |
| Vật liệu phần tiếp xúc áp suất | Silicone |
| Vật liệu cổng đường ống | C3602, mạ niken điện phân |
| Vật liệu O-ring | HNBR |
| Dây dẫn | 3 lõi, tiết diện dây dẫn 0,15mm² (AWG26) |
| Chiều dài dây | 2m |
| Kích thước thân | Mặt trước khoảng 30 × 30mm |
| Khối lượng tham khảo | Khoảng 81g với dây 3 lõi dài 2m |
Các thông số trên được tổng hợp từ tài liệu kỹ thuật SMC của dòng ZSE30A(F)/ISE30A. Tài liệu xác nhận riêng ZSE30AF có dải định mức -100 đến 100kPa, dải cài đặt -105 đến 105kPa, áp suất chịu được 500kPa, nguồn 12–24VDC và ngõ ra NPN/PNP tùy cấu hình.
Tài liệu hướng dẫn lắp đặt và bảo trì của dòng Digital Pressure Switch SMC ZSE30A(F)/ISE30A cung cấp thông tin về thông số kỹ thuật, sơ đồ đấu nối, cài đặt áp suất, kích thước cơ khí, cách lắp đặt và xử lý lỗi.
Đối với phiên bản NPN 1 output của model ZSE30AF-01-N-L, dây màu nâu được sử dụng cho DC(+), dây màu đen là OUT và dây màu xanh là DC(-). Nguồn cấp sử dụng trong khoảng 12–24VDC. Đây là cấu hình 3 lõi phù hợp để đưa tín hiệu ON/OFF về PLC hoặc mạch điều khiển.
| Màu dây | Chức năng |
|---|---|
| Nâu | DC(+) |
| Đen | OUT1 |
| Xanh | DC(-) |
ZSE30AF-01-N-L hoạt động dựa trên nguyên lý giám sát áp suất và so sánh giá trị đo được với mức áp suất đã cài đặt. Khi áp suất vượt qua điểm ON, ngõ ra chuyển sang trạng thái ON. Khi áp suất giảm xuống dưới điểm cài đặt một khoảng bằng giá trị hysteresis hoặc lớn hơn, ngõ ra chuyển sang OFF.
Người dùng có thể thiết lập điểm ON/OFF thông qua các phím điều khiển trên mặt trước. Chức năng hysteresis cho phép tạo khoảng chênh giữa trạng thái bật và tắt, giúp hạn chế hiện tượng ngõ ra đóng cắt liên tục khi áp suất dao động quanh điểm cài đặt.
Đối với chế độ window comparator, thiết bị có thể được thiết lập giới hạn dưới P1L và giới hạn trên P1H. Khi áp suất nằm trong khoảng được xác định, công tắc sẽ thực hiện trạng thái đầu ra theo cấu hình. Đây là tính năng hữu ích trong các ứng dụng cần xác nhận áp suất nằm trong một vùng cho phép thay vì chỉ kiểm tra một ngưỡng đơn.
Màn hình 4 chữ số 7 đoạn hiển thị giá trị áp suất và các thông tin cài đặt. Hệ thống chỉ thị 2 màu sử dụng xanh cho OUT1 và đỏ cho OUT2 theo cấu hình của dòng sản phẩm. Với phiên bản một đầu ra NPN như ZSE30AF-01-N-L, người vận hành có thể quan sát trực tiếp trạng thái làm việc trên mặt trước của thiết bị.
Thiết bị có thời gian đáp ứng cơ bản 2,5ms trở xuống. Khi ứng dụng có dao động áp suất hoặc yêu cầu hạn chế đóng cắt liên tục, người dùng có thể lựa chọn thời gian chống chattering theo các mức được nhà sản xuất cung cấp.
Ngoài ra, sản phẩm còn hỗ trợ chức năng zero clear. Theo tài liệu, khi thực hiện thao tác zero clear cần đưa hệ thống về điều kiện áp suất khí quyển phù hợp trước khi thiết lập lại giá trị hiển thị.
Với dải -100 đến 100kPa, ZSE30AF đặc biệt phù hợp với những ứng dụng có sự chuyển đổi giữa trạng thái hút chân không và áp suất dương thấp. Đây là điểm khác biệt đáng chú ý so với các phiên bản ZSE30A chuyên cho chân không hoặc ISE30A chuyên cho áp suất dương. Tài liệu SMC phân loại ZSE30A là vacuum, ZSE30AF là compound và ISE30A là positive pressure.

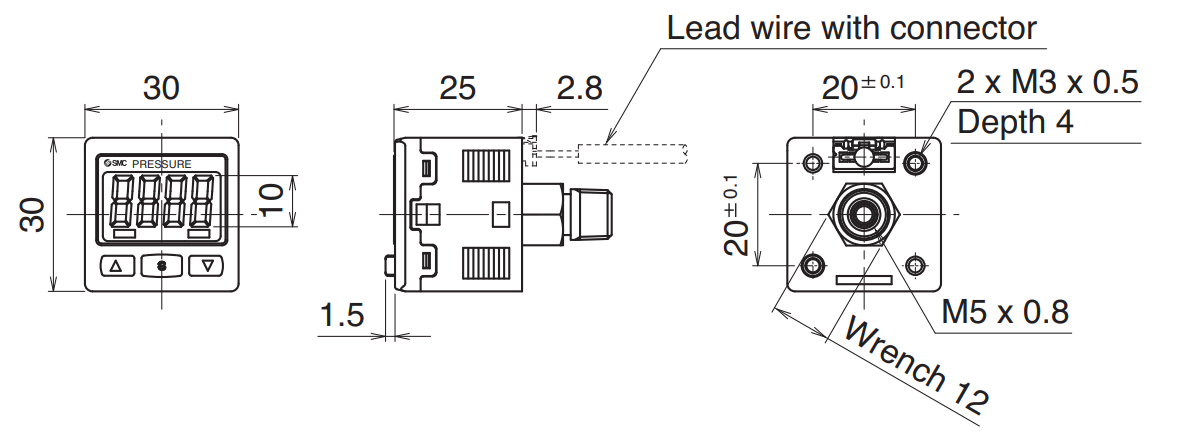

Thiết kế nhỏ gọn: Với mặt trước khoảng 30 × 30mm, thiết bị dễ bố trí trong các cụm máy tự động hóa có không gian hạn chế. Tài liệu SMC cũng thể hiện các tùy chọn giá đỡ và bộ chuyển đổi lắp panel cho những phương án lắp đặt khác nhau.
Đo được cả chân không và áp suất dương thấp: Dải -100 đến 100kPa giúp một thiết bị có thể xử lý vùng áp suất hỗn hợp, thuận tiện trong các hệ thống vừa tạo chân không vừa kiểm soát áp suất dương thấp.
Đáp ứng nhanh: Thời gian đáp ứng 2,5ms trở xuống giúp thiết bị phù hợp với các chu trình máy tự động có tốc độ vận hành cao.
Hiển thị trực quan: Màn hình 4 chữ số 7 đoạn kết hợp hiển thị 2 màu giúp kỹ thuật viên dễ dàng theo dõi giá trị áp suất và trạng thái ngõ ra ngay tại vị trí lắp đặt.

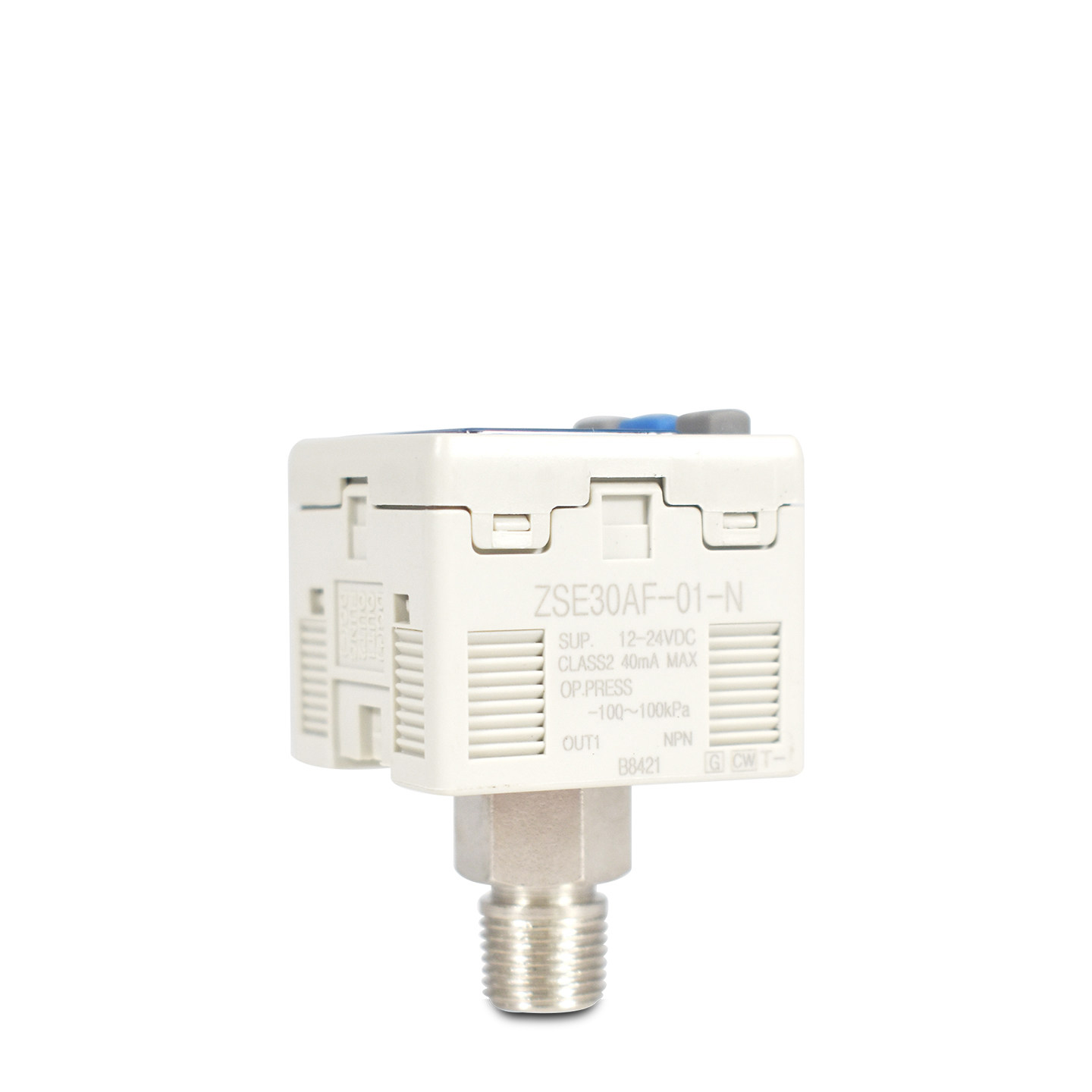

Đấu nối đơn giản: Phiên bản ZSE30AF-01-N-L sử dụng dây 3 lõi dài 2m với đầu nối, gồm nguồn DC(+), tín hiệu OUT và DC(-), thuận tiện cho việc kết nối tới hệ thống điều khiển.
Cài đặt linh hoạt: Người dùng có thể thiết lập điểm ON/OFF, hysteresis, thời gian đáp ứng và các chức năng hiển thị tùy theo yêu cầu của máy. Tài liệu còn cung cấp chức năng cài đặt auto-preset, fine adjustment, power saving và security code tùy cấu hình.
Lưu ý khi thay thế: ZSE30AF-01-N-L là model thuộc dòng ZSE30A cũ. Theo thông tin trên catalog SMC, model này đã ngừng sản xuất từ tháng 12/2020 và được thay thế bằng dòng ZSE20. Do đó, khi khách hàng cần thay thế thiết bị đang sử dụng, nên kiểm tra cả kích thước, cổng kết nối, kiểu ngõ ra và yêu cầu đấu dây trước khi lựa chọn model thay thế.
Công tắc áp suất kỹ thuật số SMC ZSE30AF-01-N-L là lựa chọn phù hợp cho các hệ thống cần giám sát áp suất hỗn hợp trong phạm vi -100 đến 100kPa và phát tín hiệu NPN về mạch điều khiển. Thiết kế nhỏ gọn, màn hình số 2 màu, đáp ứng nhanh, nguồn 12–24VDC và cổng R1/8 giúp thiết bị dễ tích hợp vào nhiều máy móc tự động hóa và hệ thống khí nén công nghiệp.
Đối với kỹ thuật viên bảo trì, đơn vị tích hợp máy hoặc bộ phận mua hàng vật tư nhà máy đang tìm kiếm công tắc áp suất SMC, cảm biến áp suất kỹ thuật số SMC hoặc model ZSE30AF-01-N-L, hãy cung cấp mã thiết bị và yêu cầu ứng dụng để được kiểm tra cấu hình, tình trạng hàng và phương án thay thế phù hợp.
Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
