Cầu đấu chia điện UKK-80A 80A 690V – Cầu đấu chia dây trong tủ điện

Cầu đấu UKK-80A là cầu đấu chia điện dùng để phân phối một nguồn điện chính thành nhiều nhánh trong tủ điện. Model có dòng định mức 80A, điện áp 690V và hỗ trợ dây đầu vào 6–16mm², phù hợp cho các hệ thống cần tập trung và sắp xếp các điểm đấu nối nguồn.

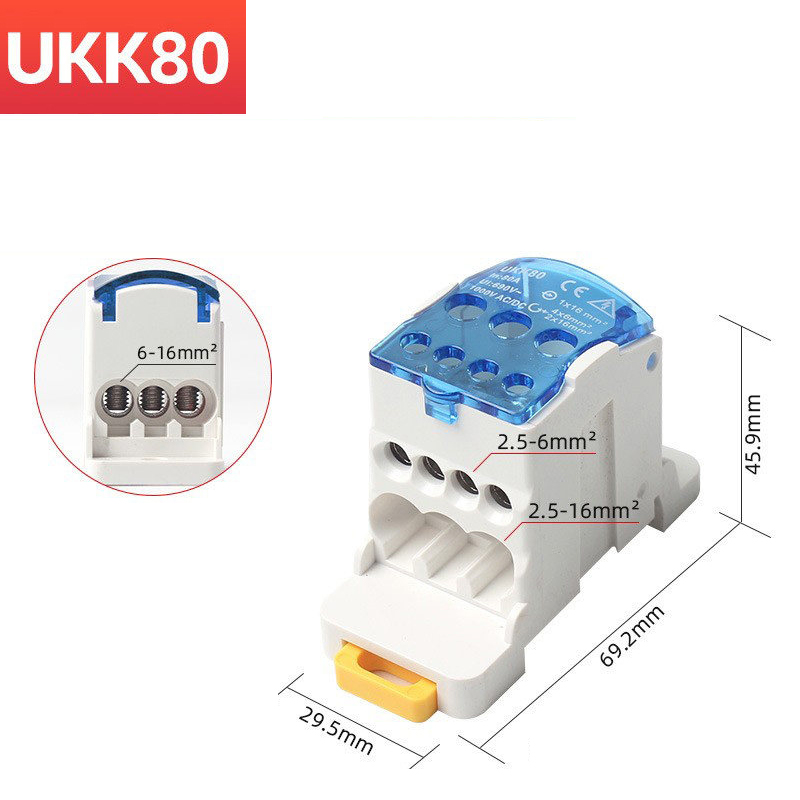

Cầu đấu chia điện UKK-80A với thông tin tiết diện dây và kích thước sản phẩm.

Thông số kỹ thuật cầu đấu UKK-80A

Cấu hình trên cho phép UKK-80A nhận một đường dây đầu vào có tiết diện 6–16mm² và phân phối sang các nhánh đầu ra với tiết diện 2.5–6mm² hoặc 2.5–16mm² theo từng vị trí đấu dây.

Kích thước cầu đấu UKK-80A

Hình ảnh kỹ thuật của UKK-80A thể hiện kích thước tổng thể khoảng 29.5mm × 69.2mm × 45.9mm. Hình vẽ kỹ thuật cũng thể hiện các vị trí lỗ và kích thước phục vụ việc bố trí, cố định cầu đấu trong tủ điện.

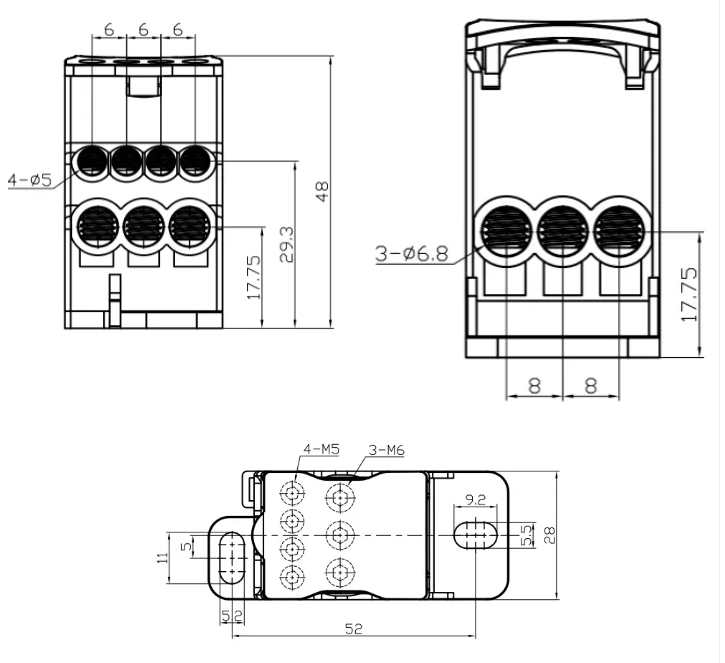

Bản vẽ kích thước và vị trí lỗ của cầu đấu UKK-80A.

Cấu tạo cầu đấu chia điện UKK-80A

UKK-80A sử dụng phần thân cách điện màu trắng kết hợp nắp che trong suốt màu xanh. Khu vực đấu nối được bố trí các vị trí vít để cố định dây dẫn.

Thiết kế này giúp các điểm đấu nối được tập trung trong một cụm nhỏ gọn, thuận tiện hơn khi bố trí dây trong tủ điện. Hình ảnh cấu tạo bên dưới cho thấy phần tiếp điểm kim loại và các vị trí lỗ đấu dây của cầu đấu.

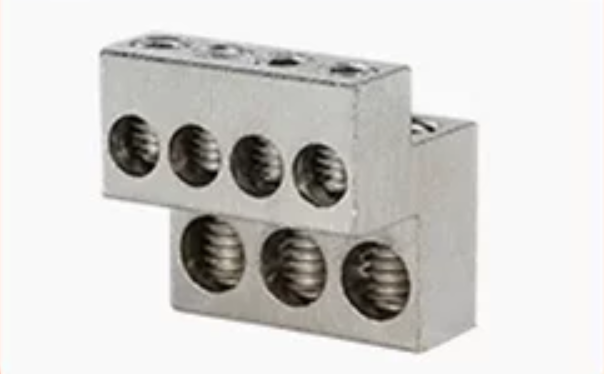

Khối tiếp điểm kim loại sử dụng bên trong cầu đấu UKK-80A.

UKK-80A và các model UKK khác

UKK-80A là một model trong dòng cầu đấu chia điện UKK. Dòng sản phẩm còn có các model UKK-125A, UKK-160A, UKK-250A, UKK-400A và UKK-500A với cấp dòng và cấu hình đấu dây khác nhau.
