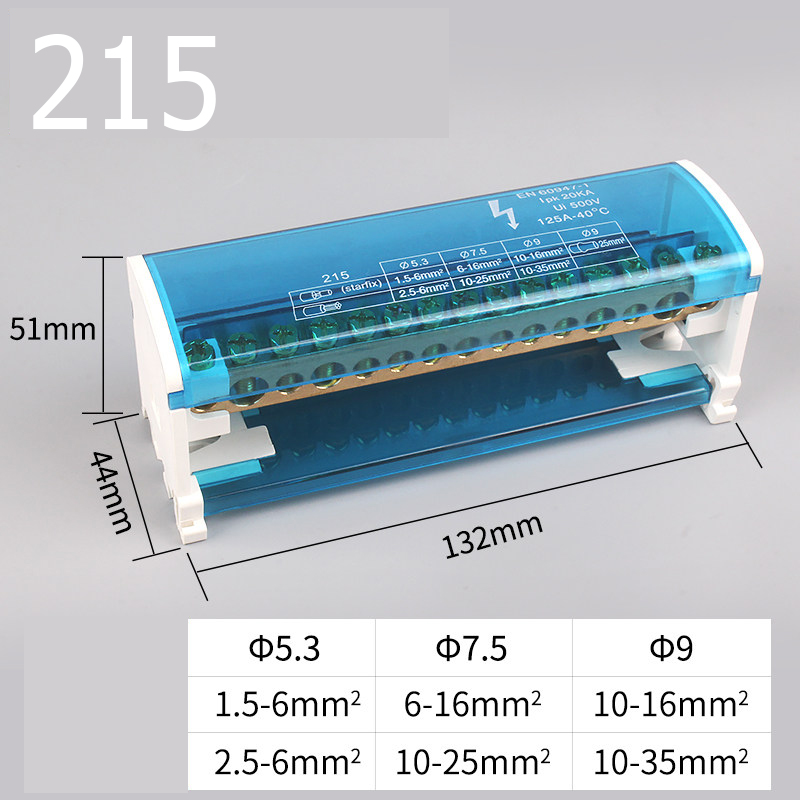

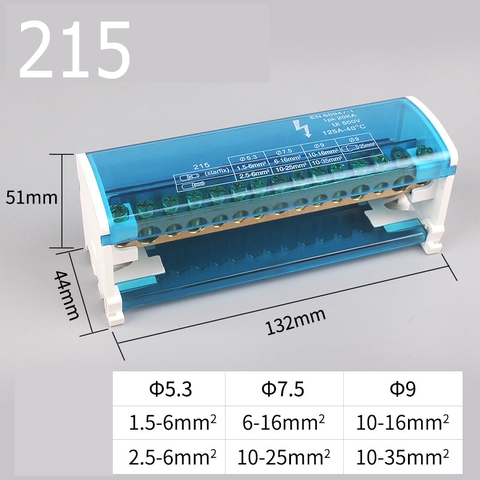

Cầu Đấu Phân Phối Điện JH8215 125A 500V – Model 215
JH8215 là mẫu cầu đấu phân phối điện thuộc dòng JH8, được phát triển cho các hệ thống cần bố trí nhiều điểm đấu nối trên một thiết bị. Model 215 sử dụng 2 thanh Busbar, dòng định mức 125A, điện áp 500V và có chiều dài khoảng 132 mm. Thiết kế này phù hợp cho tủ điện công nghiệp, tủ điều khiển và các hệ thống phân phối nguồn nhiều nhánh.
Thông số kỹ thuật JH8215
| Mã sản phẩm | JH8215 / 215 |
| Dòng điện định mức | 125A |
| Điện áp định mức | 500V |
| Số thanh Busbar | 2 |
| Đầu đấu Ø5.3 | Dây mềm 1.5–6 mm² / dây cứng 2.5–6 mm² |
| Đầu đấu Ø7.5 | Dây mềm 6–16 mm² / dây cứng 10–25 mm² |
| Đầu đấu Ø9 | Dây mềm 10–16 mm² / dây cứng 10–35 mm² |
| Kích thước | Khoảng 132 × 44 × 51 mm |
| Tiêu chuẩn | EN 60947-1 |
| Ipk | 20 kA |
| Nhiệt độ trên nhãn | 40°C |
JH8215 – Cầu đấu 2 Busbar cho nhiều nhánh nguồn
Điểm đáng chú ý của JH8215 là phần thân được kéo dài hơn so với các cấu hình JH8 nhỏ hơn. Chiều dài khoảng 132 mm tạo thêm không gian cho các vị trí đấu dây, phù hợp khi hệ thống có nhiều nhánh cần đưa về cùng một cụm phân phối.
Bên trong thiết bị là hệ thống 2 Busbar, trong khi các đầu vít được bố trí thành hai hàng. Cấu trúc này giúp kỹ thuật viên dễ dàng nhận biết từng vị trí đấu nối và tổ chức đường dây trong tủ điện.
Thiết kế nhiều cỡ đầu đấu
JH8215 được bố trí các vị trí đầu đấu với kích thước khác nhau gồm Ø5.3, Ø7.5 và Ø9. Mỗi kích thước tương ứng với một phạm vi tiết diện dây nhất định, nhờ đó có thể kết hợp dây có kích thước khác nhau trong cùng hệ thống.
Theo thông tin thể hiện trên sản phẩm, phạm vi dây mềm đạt từ 1.5 đến 16 mm², trong khi dây cứng có thể đạt đến 35 mm² tùy vị trí đấu.
| Đầu đấu | Dây mềm | Dây cứng |
|---|---|---|
| Ø5.3 | 1.5–6 mm² | 2.5–6 mm² |
| Ø7.5 | 6–16 mm² | 10–25 mm² |
| Ø9 | 10–16 mm² | 10–35 mm² |

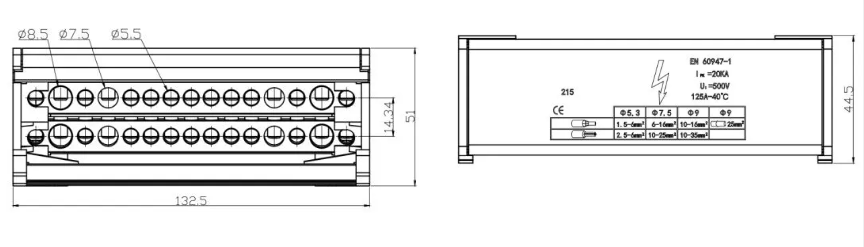

Kích thước cầu đấu JH8215 Model 215
Kích thước tổng thể của JH8215 khoảng 132 × 44 × 51 mm. Bản vẽ kỹ thuật thể hiện chiều dài khoảng 132,5 mm, chiều rộng 44 mm và chiều cao 51 mm. Khi thiết kế vị trí lắp đặt, nên sử dụng kích thước bản vẽ thực tế để chừa khoảng không gian phù hợp cho thiết bị và dây dẫn.
Ứng dụng của cầu đấu phân phối điện JH8215
Với thân cầu đấu dài và nhiều vị trí đấu dây, JH8215 phù hợp với những hệ thống có số lượng nhánh phân phối tương đối lớn. Một số ứng dụng có thể kể đến:
- Tủ phân phối điện công nghiệp.
- Tủ điều khiển máy sản xuất.
- Tủ điện điều khiển động cơ.
- Hệ thống phân phối nguồn cho nhiều thiết bị.
- Dây chuyền tự động hóa.
- Tủ điện máy móc và thiết bị công nghiệp.
- Các cụm đấu nối nguồn cần nhiều vị trí terminal.
JH8215 phù hợp khi nào?
JH8215 đặc biệt phù hợp khi người thiết kế cần một cầu đấu phân phối điện 125A nhưng muốn có nhiều vị trí đấu dây hơn trong cùng một cụm. So với các model ngắn hơn trong dòng JH8, Model 215 cung cấp thân dài hơn để bố trí nhiều điểm kết nối.
Đây là lựa chọn cần cân nhắc cho những tủ điện mà số lượng nhánh đã tăng lên nhưng vẫn muốn sử dụng cấu hình 2 Busbar thay vì chuyển sang loại cầu đấu có nhiều Busbar hơn.
Ưu điểm nổi bật của JH8215
- Dòng định mức 125A.
- Điện áp định mức 500V.
- Sử dụng 2 Busbar.
- Thân cầu đấu dài khoảng 132 mm.
- Hỗ trợ nhiều tiết diện dây dẫn.
- Có các đầu đấu Ø5.3, Ø7.5 và Ø9.
- Nắp bảo vệ trong suốt.
- Phù hợp cho hệ thống phân phối nguồn trong tủ điện.
So sánh nhanh JH8207, JH8211 và JH8215
Ba model đều thuộc nhóm cầu đấu JH8 sử dụng 2 Busbar và cùng mức dòng định mức 125A. Điểm khác biệt chính nằm ở chiều dài và cấu hình vị trí đấu nối.
| Model | Busbar | Dòng định mức | Kích thước |
|---|---|---|---|
| JH8207 / 207 | 2 | 125A | 67 × 44 × 51 mm |
| JH8211 / 211 | 2 | 125A | 100 × 44 × 51 mm |
| JH8215 / 215 | 2 | 125A | 132 × 44 × 51 mm |
Có thể hiểu đơn giản: JH8207 phù hợp với cấu hình nhỏ gọn, JH8211 cung cấp chiều dài trung gian, còn JH8215 dành cho nhu cầu nhiều vị trí đấu nối hơn. Việc lựa chọn model cuối cùng vẫn cần căn cứ vào sơ đồ điện và không gian thực tế.
Kết luận
Cầu đấu phân phối điện JH8215 – Model 215 là cấu hình 2 Busbar, 125A và 500V, với chiều dài khoảng 132 mm. Thiết bị hỗ trợ nhiều tiết diện dây, có nắp bảo vệ và được thiết kế hướng đến các hệ thống phân phối nguồn trong tủ điện.
Nếu yêu cầu hệ thống cần nhiều điểm đấu nối nhưng vẫn sử dụng cấu hình 2 Busbar, JH8215 là một model phù hợp để đưa vào danh sách lựa chọn. Trước khi lắp đặt, cần kiểm tra tiết diện dây, dòng tải, kích thước thực tế và các yêu cầu an toàn của hệ thống điện.
