Cầu Đấu Phân Phối Điện JH8407 125A 500V – Model 407
JH8407 là mẫu cầu đấu phân phối điện 125A thuộc dòng JH8, được thiết kế với 4 Busbar để phục vụ các hệ thống cần tổ chức nhiều đường nguồn trong cùng một cụm đấu nối. Model 407 có điện áp định mức 500V và kích thước khoảng 65 × 85 × 51 mm, phù hợp sử dụng trong tủ điện công nghiệp, tủ điều khiển và hệ thống phân phối nguồn.
Thông số kỹ thuật JH8407
| Mã sản phẩm | JH8407 / 407 |
| Dòng điện định mức | 125A |
| Điện áp định mức | 500V |
| Số Busbar | 4 |
| Dây mềm | 1.5–6 mm² / 6–16 mm² |
| Dây cứng | 2.5–6 mm² / 10–25 mm² |
| Kích thước | 65 × 85 × 51 mm |
| Tiêu chuẩn | EN 60947-1 |
| Ipk | 20 kA |
| Nhiệt độ trên nhãn | 40°C |
JH8407 – Cầu đấu phân phối nguồn 4 Busbar
Khác với các model JH82xx sử dụng 2 Busbar, JH8407 thuộc nhóm JH84xx với 4 thanh Busbar. Cấu hình này tạo ra nhiều đường phân phối độc lập hơn trong cùng một cụm thiết bị, phù hợp với tủ điện có nhiều nhóm nguồn cần bố trí tập trung.
Thiết kế dạng nhiều Busbar giúp kỹ thuật viên có thể tổ chức các đường cấp nguồn theo từng nhóm thay vì phải sử dụng nhiều điểm nối rời. Đây là một ưu điểm đáng chú ý khi bố trí hệ thống dây trong tủ điện có mật độ thiết bị cao.
Thiết kế và cấu tạo cầu đấu JH8407

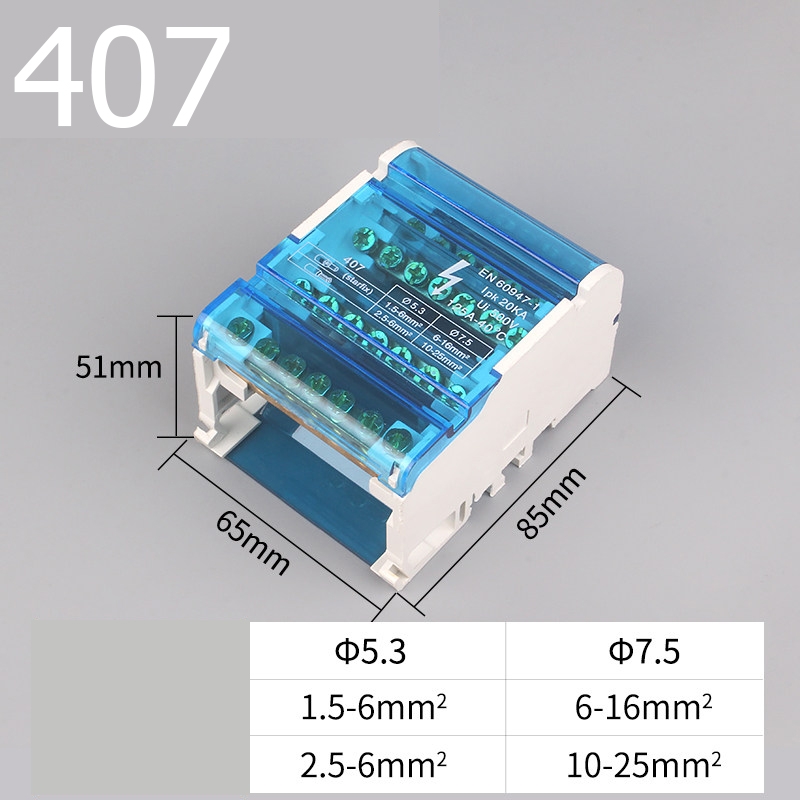

JH8407 có phần thân cách điện màu trắng kết hợp với hệ thống nắp bảo vệ màu xanh trong. Các khu vực đấu dây được che chắn nhưng vẫn có thể quan sát thông qua phần nắp trong suốt.
Bên trong cầu đấu là các thanh dẫn điện Busbar cùng hệ thống vít kẹp dây. Các đầu đấu được bố trí thành nhiều hàng, giúp phân chia các đường nguồn một cách có hệ thống.
Trên sản phẩm thể hiện các vị trí đầu đấu với kích thước Ø5.3 và Ø7.5, tương ứng với những phạm vi tiết diện dây khác nhau.
Khả năng đấu dây của JH8407
JH8407 hỗ trợ nhiều tiết diện dây dẫn, phù hợp với cả dây mềm và dây cứng theo từng vị trí đầu đấu. Đây là yếu tố cần quan tâm khi lựa chọn cầu đấu cho hệ thống phân phối nguồn.
| Kích thước đầu đấu | Dây mềm | Dây cứng |
|---|---|---|
| Ø5.3 | 1.5–6 mm² | 2.5–6 mm² |
| Ø7.5 | 6–16 mm² | 10–25 mm² |
Khi đấu nối cần chọn đúng tiết diện dây theo phạm vi của đầu đấu. Dây phải được đưa vào đúng vị trí kẹp và siết vít chắc chắn trước khi đưa hệ thống vào vận hành.

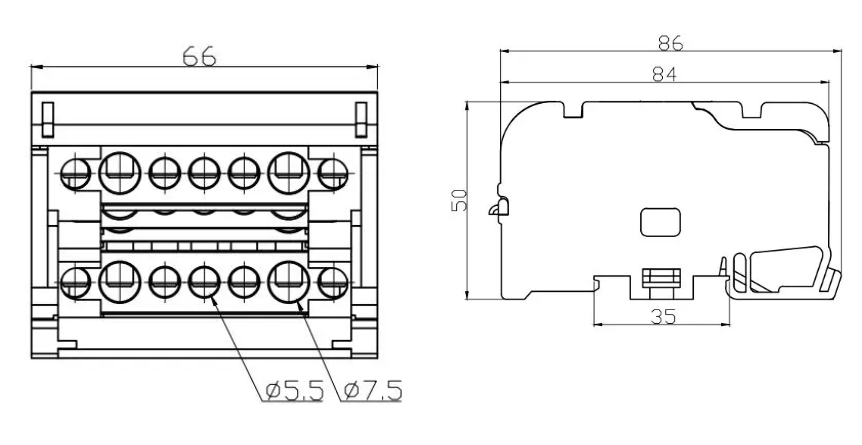

Kích thước cầu đấu JH8407 Model 407
Kích thước tổng thể của JH8407 khoảng 65 × 85 × 51 mm. Trong đó chiều dài khoảng 65 mm, chiều rộng 85 mm và chiều cao khoảng 51 mm. Kích thước này cần được đối chiếu với không gian thực tế trong tủ trước khi lắp đặt.
JH8407 dùng để làm gì?
Cầu đấu JH8407 được sử dụng khi cần phân phối nguồn điện thành nhiều đường trong cùng một hệ thống. Với cấu hình 4 Busbar, sản phẩm đặc biệt phù hợp với những tủ điện cần tổ chức nhiều nhóm nguồn.
- Tủ phân phối điện công nghiệp.
- Tủ điều khiển máy móc.
- Tủ điện điều khiển động cơ.
- Dây chuyền sản xuất tự động.
- Hệ thống máy bơm và quạt.
- Tủ điện HVAC.
- Hệ thống phân phối nguồn nhiều nhánh.
- Các cụm đấu nối cần nhiều đường Busbar.
Ưu điểm của cầu đấu phân phối JH8407
- 4 Busbar: hỗ trợ tổ chức nhiều đường phân phối nguồn.
- Dòng 125A: phù hợp với nhiều hệ thống phân phối điện hạ áp.
- Điện áp 500V: đáp ứng yêu cầu của nhiều ứng dụng trong tủ điện.
- Nắp bảo vệ trong suốt: dễ quan sát khu vực đấu nối.
- Nhiều phạm vi tiết diện dây: hỗ trợ các loại dây khác nhau theo từng đầu đấu.
- Thiết kế gọn: thuận tiện bố trí trong tủ điện.
JH8407 khác gì so với cầu đấu 2 Busbar?
Điểm khác biệt cơ bản nằm ở số lượng đường Busbar. Các model thuộc nhóm JH82xx sử dụng 2 Busbar, trong khi JH8407 sử dụng 4 Busbar. Do đó JH8407 phù hợp hơn khi hệ thống cần tổ chức nhiều nhóm phân phối trong cùng một cụm cầu đấu.
| Đặc điểm | JH82xx | JH8407 |
|---|---|---|
| Số Busbar | 2 | 4 |
| Ứng dụng | Phân phối 2 đường | Phân phối nhiều nhóm nguồn |
| Bố trí đầu đấu | 2 nhóm chính | 4 nhóm Busbar |
| Kích thước JH8407 | -- | 65 × 85 × 51 mm |
Khi nào nên chọn JH8407?
JH8407 là lựa chọn phù hợp khi thiết kế tủ điện cần nhiều đường phân phối nhưng vẫn muốn gom các điểm đấu nối vào một thiết bị duy nhất. Cấu hình 4 Busbar giúp việc phân nhóm nguồn trở nên thuận tiện hơn so với cầu đấu có ít đường phân phối.
Trước khi lựa chọn, cần xác định rõ số lượng nhóm nguồn, dòng điện của từng nhánh, tiết diện dây và không gian dành cho cầu đấu. Các thông số thực tế của hệ thống luôn được ưu tiên khi lựa chọn thiết bị.
Kết luận
Cầu đấu phân phối điện JH8407 – Model 407 có cấu hình 4 Busbar, 125A, 500V và kích thước khoảng 65 × 85 × 51 mm. Thiết bị được thiết kế để tổ chức nhiều đường phân phối nguồn trong tủ điện, đồng thời hỗ trợ nhiều loại tiết diện dây dẫn.
Với cấu hình 4 Busbar, JH8407 phù hợp cho các tủ điện cần phân chia nguồn thành nhiều nhóm và yêu cầu bố trí đấu nối gọn gàng. Khi sử dụng cần lựa chọn tiết diện dây và phương án lắp đặt phù hợp với thông số kỹ thuật của hệ thống.
