Cầu Đấu Phân Phối Điện JH8415 125A 500V – Model 415
JH8415 là mẫu cầu đấu phân phối điện 125A thuộc dòng JH8, được thiết kế với 4 Busbar để đáp ứng nhu cầu phân chia và tổ chức nhiều đường nguồn trong tủ điện. Model 415 có điện áp định mức 500V, chiều dài khoảng 132 mm và hỗ trợ nhiều tiết diện dây dẫn, phù hợp với các hệ thống điện công nghiệp và tủ điều khiển có nhiều nhánh đấu nối.
Thông số kỹ thuật JH8415
| Mã sản phẩm | JH8415 / 415 |
| Dòng điện định mức | 125A |
| Điện áp định mức | 500V |
| Số Busbar | 4 |
| Dây mềm | 1.5–6 mm² / 6–16 mm² / 10–16 mm² |
| Dây cứng | 2.5–6 mm² / 10–25 mm² / 10–35 mm² |
| Kích thước | 132 × 85 × 50 mm |
| Tiêu chuẩn | EN 60947-1 |
| Ipk | 20 kA |
| Nhiệt độ trên nhãn | 40°C |
JH8415 – Cầu đấu 4 Busbar kích thước lớn
Trong dòng JH8, JH8415 thuộc nhóm sản phẩm sử dụng 4 Busbar. Điểm đáng chú ý của Model 415 là phần thân có chiều dài khoảng 132 mm, tạo ra nhiều vị trí đấu nối hơn so với các cấu hình JH84 có kích thước ngắn hơn.
Cấu hình này phù hợp với những tủ điện cần tập trung nhiều đường dây vào một khu vực phân phối. Việc sử dụng một cụm cầu đấu chuyên dụng cũng giúp hệ thống dây được sắp xếp rõ ràng hơn so với việc sử dụng nhiều mối nối rời.
Cấu tạo cầu đấu phân phối JH8415
JH8415 gồm phần vỏ cách điện, các thanh dẫn điện Busbar và hệ thống vít kẹp dây. Bên ngoài thiết bị được trang bị nắp bảo vệ màu xanh trong, bao phủ khu vực đấu nối. Thiết kế này vừa tạo lớp bảo vệ cho phần dẫn điện, vừa giúp người dùng quan sát các vị trí đấu dây khi kiểm tra.
Các đầu đấu được bố trí thành hai hàng với nhiều vị trí kết nối. Phần Busbar bên trong đóng vai trò tạo đường dẫn chung cho từng nhóm phân phối nguồn.
Khả năng đấu nối dây của JH8415

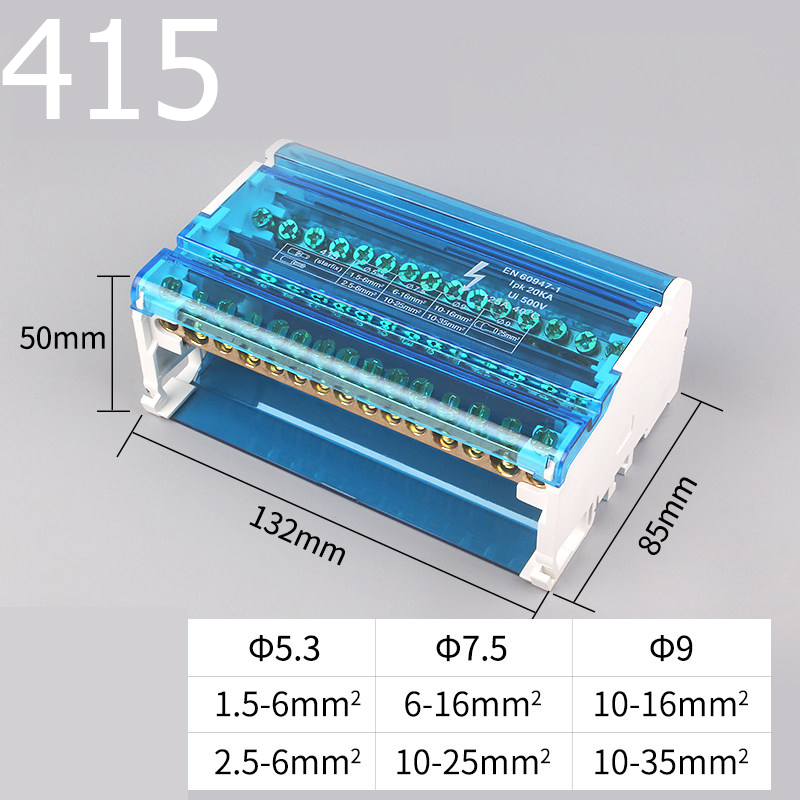

Model 415 hỗ trợ nhiều phạm vi tiết diện dây, giúp thiết bị có thể sử dụng cho các đường dây có kích thước khác nhau trong cùng hệ thống. Trên sản phẩm thể hiện các đầu đấu với kích thước Ø5.3, Ø7.5 và Ø9.
| Đầu đấu | Dây mềm | Dây cứng |
|---|---|---|
| Ø5.3 | 1.5–6 mm² | 2.5–6 mm² |
| Ø7.5 | 6–16 mm² | 10–25 mm² |
| Ø9 | 10–16 mm² | 10–35 mm² |
Khi đấu nối cần chọn đúng tiết diện dây theo từng đầu đấu. Đầu dây phải được đưa hoàn toàn vào vị trí kẹp và cố định chắc chắn bằng vít. Với dây mềm, có thể sử dụng Ferrule phù hợp nếu được yêu cầu bởi phương án đấu nối.
Kích thước cầu đấu JH8415 Model 415

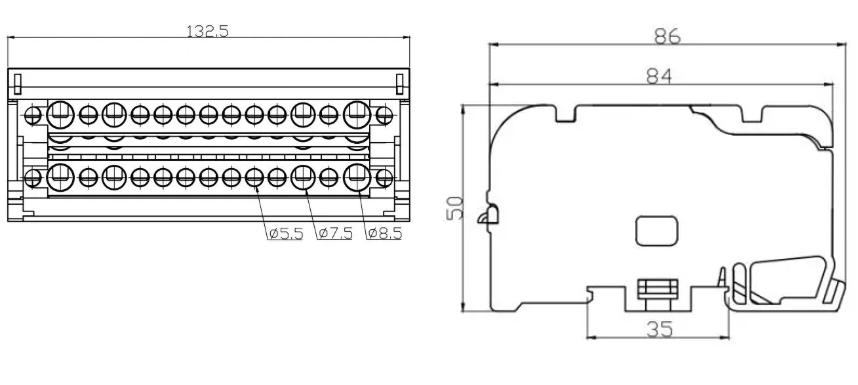

Kích thước của JH8415 khoảng 132 × 85 × 50 mm. Bản vẽ kỹ thuật thể hiện chiều dài khoảng 132,5 mm, chiều rộng khoảng 85 mm và chiều cao 50 mm.
Do Model 415 có chiều dài lớn, khi bố trí trong tủ điện cần tính toán khoảng trống cho cả thân cầu đấu, dây dẫn và không gian thao tác khi siết vít hoặc bảo trì.
Ứng dụng của cầu đấu JH8415 125A
JH8415 hướng đến các hệ thống cần nhiều đường phân phối nguồn trong một cụm cầu đấu. Với 4 Busbar và thân dài, sản phẩm có thể được sử dụng trong nhiều ứng dụng như:
- Tủ phân phối điện công nghiệp.
- Tủ điện động lực.
- Tủ điều khiển máy móc.
- Tủ điều khiển động cơ.
- Dây chuyền sản xuất.
- Hệ thống máy bơm và quạt.
- Tủ điện HVAC.
- Hệ thống phân phối nguồn nhiều nhánh.
JH8415 phù hợp với nhu cầu nào?
JH8415 phù hợp khi hệ thống cần nhiều nhóm phân phối và số lượng đầu dây tương đối lớn. So với JH8407 và JH8411, Model 415 có thân dài hơn, tạo thêm không gian bố trí các vị trí đấu nối.
Đây là cấu hình đáng cân nhắc cho những tủ điện có nhiều nhánh nguồn nhưng muốn tập trung các điểm đấu nối vào một cụm thiết bị thay vì chia thành nhiều cầu đấu nhỏ riêng biệt.
Ưu điểm nổi bật của JH8415
- 4 Busbar: đáp ứng nhu cầu phân phối nhiều nhóm nguồn.
- Dòng định mức 125A: phù hợp với nhiều ứng dụng phân phối điện hạ áp.
- Điện áp 500V: phù hợp với nhiều hệ thống tủ điện.
- Thân dài khoảng 132 mm: cung cấp nhiều vị trí đấu nối.
- Hỗ trợ dây 1.5–35 mm²: tùy loại dây và vị trí đầu đấu.
- Nắp bảo vệ trong suốt: thuận tiện quan sát khu vực đấu nối.
So sánh JH8407, JH8411 và JH8415
Ba model đều thuộc nhóm JH84 với cấu hình 4 Busbar và dòng định mức 125A. Sự khác nhau chủ yếu nằm ở chiều dài thân và số lượng vị trí đấu nối.
| Model | Busbar | Dòng định mức | Kích thước |
|---|---|---|---|
| JH8407 / 407 | 4 | 125A | 65 × 85 × 51 mm |
| JH8411 / 411 | 4 | 125A | 100 × 85 × 50 mm |
| JH8415 / 415 | 4 | 125A | 132 × 85 × 50 mm |
Có thể lựa chọn theo không gian lắp đặt và số lượng điểm đấu nối cần thiết. JH8407 có kích thước ngắn nhất, JH8411 là cấu hình trung gian, trong khi JH8415 có thân dài nhất trong ba model.
JH8415 trong hệ thống cầu đấu JH8
Dòng JH8 được chia thành các cấu hình 2 Busbar và 4 Busbar. Nhóm JH82xx tập trung vào cấu hình 2 Busbar, còn nhóm JH84xx sử dụng 4 Busbar. JH8415 là một trong những model có kích thước lớn hơn của nhóm JH84.
Việc có nhiều lựa chọn kích thước giúp người thiết kế tủ điện dễ cân đối giữa số lượng nhánh phân phối, không gian lắp đặt và cách bố trí dây dẫn.
Kết luận
Cầu đấu phân phối điện JH8415 – Model 415 có cấu hình 4 Busbar, 125A, 500V và kích thước khoảng 132 × 85 × 50 mm. Đây là mẫu cầu đấu có thân dài, phù hợp với các hệ thống cần nhiều vị trí đấu nối và nhiều nhóm phân phối nguồn.
Nhờ thiết kế dạng module, nhiều phạm vi tiết diện dây và nắp bảo vệ trong suốt, JH8415 có thể được sử dụng để tổ chức hệ thống đấu nối trong tủ điện một cách gọn gàng. Khi lựa chọn cần kiểm tra đầy đủ dòng tải, tiết diện dây, kích thước thực tế và yêu cầu kỹ thuật của hệ thống.
