Cầu Đấu Phân Phối Điện JH8411 125A 500V – Model 411
JH8411 là cầu đấu phân phối điện thuộc dòng JH8, được thiết kế với 4 Busbar nhằm đáp ứng nhu cầu chia và tổ chức nhiều đường nguồn trong tủ điện. Model 411 có dòng định mức 125A, điện áp 500V và kích thước 100 × 85 × 50 mm. Đây là cấu hình phù hợp cho các hệ thống cần nhiều vị trí đấu nối nhưng vẫn yêu cầu thiết bị có dạng module gọn gàng.
Thông số kỹ thuật cầu đấu JH8411
| Mã sản phẩm | JH8411 / 411 |
| Dòng điện định mức | 125A |
| Điện áp định mức | 500V |
| Số Busbar | 4 |
| Dây mềm | 1.5–6 mm² / 6–16 mm² / 10–16 mm² |
| Dây cứng | 2.5–6 mm² / 10–25 mm² / 10–35 mm² |
| Kích thước | 100 × 85 × 50 mm |
| Tiêu chuẩn | EN 60947-1 |
| Ipk | 20 kA |
| Nhiệt độ trên nhãn | 40°C |
JH8411 – Cầu đấu phân phối điện 4 Busbar
Điểm khác biệt chính của JH8411 so với nhóm JH82xx nằm ở cấu hình 4 thanh Busbar. Thiết kế này cho phép tạo nhiều đường phân phối trong cùng một cụm cầu đấu, phù hợp với tủ điện có nhiều nhóm nguồn cần tách biệt về mặt đấu nối.
Model 411 có chiều dài 100 mm, tạo sự cân bằng giữa số lượng vị trí đấu dây và không gian lắp đặt. Đây là cấu hình nằm giữa các model JH84 có kích thước ngắn hơn và dài hơn trong cùng dòng sản phẩm.
Cấu tạo của cầu đấu JH8411
JH8411 gồm phần thân cách điện, hệ thống thanh dẫn Busbar và các đầu đấu sử dụng vít để cố định dây. Phần nắp màu xanh trong bao phủ khu vực đấu nối, giúp hạn chế tiếp xúc trực tiếp với phần dẫn điện và vẫn cho phép quan sát các vị trí bên trong.
Các đầu đấu được bố trí thành nhiều hàng. Cách sắp xếp này giúp kỹ thuật viên phân chia đường dây theo từng nhóm và thuận tiện hơn khi kiểm tra hệ thống điện.
Khả năng đấu dây của JH8411

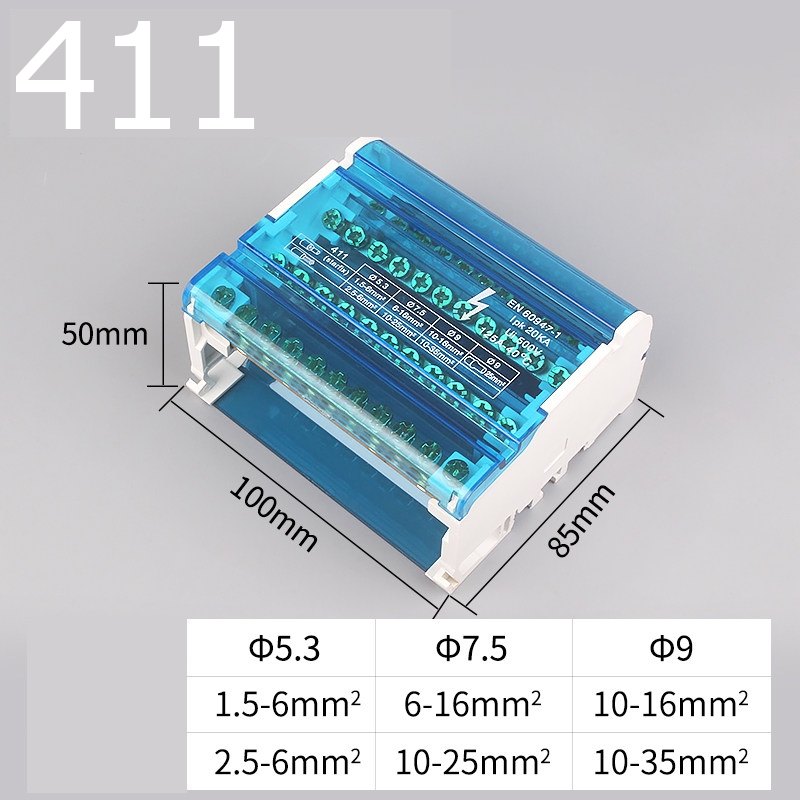

Model 411 hỗ trợ nhiều tiết diện dây dẫn. Theo thông tin thể hiện trên sản phẩm, các vị trí đầu đấu có kích thước Ø5.3, Ø7.5 và Ø9, tương ứng với những phạm vi dây khác nhau.
| Đầu đấu | Dây mềm | Dây cứng |
|---|---|---|
| Ø5.3 | 1.5–6 mm² | 2.5–6 mm² |
| Ø7.5 | 6–16 mm² | 10–25 mm² |
| Ø9 | 10–16 mm² | 10–35 mm² |
Khi lựa chọn dây, cần đối chiếu tiết diện thực tế với phạm vi của từng đầu đấu. Đối với dây mềm, có thể sử dụng đầu Ferrule phù hợp nếu cấu hình đấu nối cho phép. Dây cần được đưa đúng vào vùng kẹp trước khi siết vít.

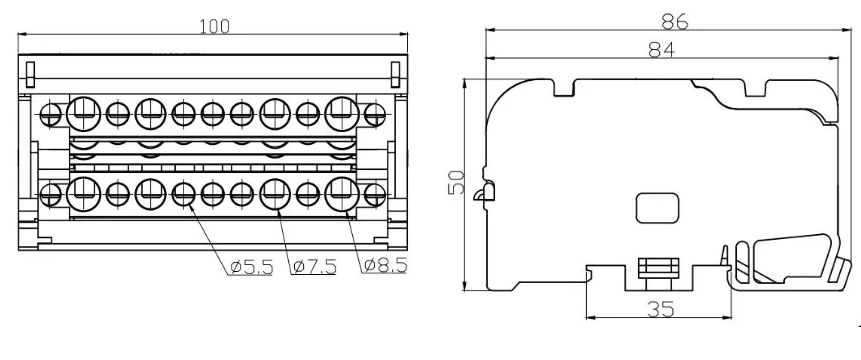

Kích thước cầu đấu JH8411 Model 411
Kích thước tổng thể của JH8411 khoảng 100 × 85 × 50 mm. Trong đó chiều dài 100 mm, chiều rộng 85 mm và chiều cao khoảng 50 mm.
Khi bố trí trong tủ điện, ngoài kích thước thân cầu đấu cần chừa thêm khoảng không gian cần thiết cho dây dẫn, thao tác siết vít và việc kiểm tra, bảo trì sau này.
Ứng dụng của cầu đấu phân phối điện JH8411
Với cấu hình 4 Busbar, JH8411 phù hợp cho những hệ thống cần tổ chức nhiều nhóm phân phối nguồn. Sản phẩm có thể được sử dụng trong nhiều loại tủ điện và thiết bị công nghiệp như:
- Tủ phân phối điện công nghiệp.
- Tủ điều khiển máy móc.
- Tủ điện động lực.
- Tủ điều khiển động cơ.
- Dây chuyền sản xuất.
- Hệ thống máy bơm và quạt.
- Tủ điện HVAC.
- Hệ thống phân phối nguồn nhiều nhánh.
JH8411 phù hợp với nhu cầu nào?
JH8411 phù hợp khi hệ thống cần nhiều đường Busbar nhưng không muốn sử dụng một cụm cầu đấu quá dài. Với chiều dài 100 mm và cấu hình 4 Busbar, Model 411 có thể được cân nhắc cho các tủ điện có mật độ đấu nối tương đối cao.
Đặc biệt, khi nguồn điện cần được chia thành nhiều nhóm độc lập trong cùng khu vực, cấu hình 4 Busbar giúp việc tổ chức đường dây thuận tiện hơn so với cầu đấu chỉ có 2 Busbar.
Ưu điểm nổi bật của JH8411
- 4 Busbar: tạo nhiều đường phân phối nguồn trong cùng thiết bị.
- Dòng định mức 125A: phù hợp với nhiều ứng dụng phân phối điện hạ áp.
- Điện áp 500V: đáp ứng nhiều nhu cầu sử dụng trong tủ điện.
- Nhiều cỡ đầu đấu: hỗ trợ các phạm vi tiết diện dây khác nhau.
- Nắp bảo vệ trong suốt: thuận tiện quan sát khu vực đấu nối.
- Thiết kế dạng module: dễ bố trí trong hệ thống tủ điện.
So sánh JH8411 với JH8407
JH8407 và JH8411 đều thuộc nhóm cầu đấu JH84 sử dụng 4 Busbar, có cùng dòng định mức 125A và điện áp 500V. Sự khác biệt chính giữa hai model là chiều dài thân và số lượng vị trí đấu nối được bố trí trên thiết bị.
| Thông số | JH8407 | JH8411 |
|---|---|---|
| Model | 407 | 411 |
| Số Busbar | 4 | 4 |
| Dòng định mức | 125A | 125A |
| Điện áp | 500V | 500V |
| Kích thước | 65 × 85 × 51 mm | 100 × 85 × 50 mm |
Nếu không gian lắp đặt hạn chế và số lượng nhánh không quá lớn, JH8407 có kích thước ngắn hơn. Khi cần thêm vị trí đấu nối nhưng vẫn giữ cấu hình 4 Busbar, JH8411 cung cấp thân dài hơn để bố trí hệ thống dây.
JH8411 và hệ thống cầu đấu JH8
Trong dòng JH8, nhóm JH84xx sử dụng 4 Busbar, trong khi nhóm JH82xx sử dụng 2 Busbar. Vì vậy, việc lựa chọn không chỉ phụ thuộc vào kích thước mà còn liên quan đến số nhóm nguồn cần phân phối.
JH8411 có thể được xem là cấu hình trung bình trong nhóm JH84, nằm giữa model có chiều dài ngắn hơn và các model dài hơn. Điều này giúp người thiết kế có thêm lựa chọn khi cân đối giữa số lượng điểm đấu nối và diện tích tủ.
Kết luận
Cầu đấu phân phối điện JH8411 – Model 411 sử dụng 4 Busbar, dòng định mức 125A, điện áp 500V và kích thước khoảng 100 × 85 × 50 mm. Sản phẩm được thiết kế cho các hệ thống cần phân phối nhiều nhóm nguồn trong tủ điện công nghiệp.
Với nhiều phạm vi tiết diện dây, nắp bảo vệ trong suốt và cấu hình 4 Busbar, JH8411 phù hợp để tổ chức các điểm đấu nối nguồn một cách tập trung. Khi sử dụng cần kiểm tra dòng tải, tiết diện dây, kích thước lắp đặt và yêu cầu kỹ thuật của hệ thống trước khi đưa vào vận hành.
