Cầu đấu chia điện UKK-250A 250A 690V – Cầu đấu chia dây trong tủ điện
Cầu đấu UKK-250A là cầu đấu chia điện dùng để phân phối một nguồn điện chính thành nhiều nhánh trong tủ điện. Model có dòng định mức 250A, điện áp 690V, hỗ trợ dây đầu vào 35–120mm² và nhiều vị trí đầu ra với các tiết diện dây khác nhau, phù hợp cho các hệ thống phân phối nguồn cần nhiều nhánh kết nối.

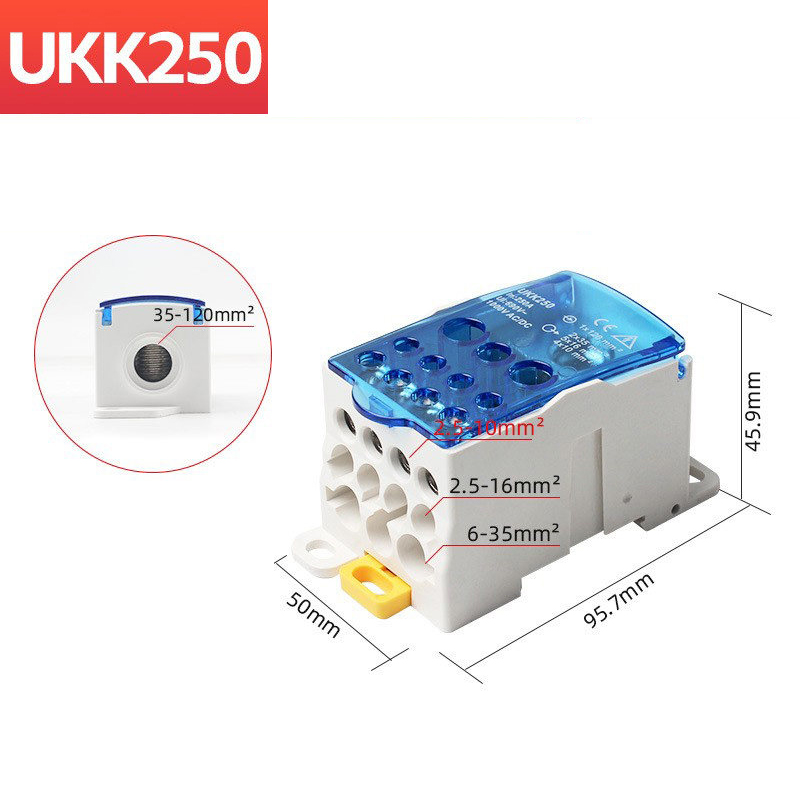

Cầu đấu chia điện UKK-250A với thông tin tiết diện dây và kích thước sản phẩm.
Thông số kỹ thuật cầu đấu UKK-250A
| Mã sản phẩm | UKK-250A |
|---|---|
| Dòng điện định mức | 250A |
| Điện áp định mức | 690V |
| Đầu vào | 35–120mm² × 1 dây |
| Đầu ra | 6–35mm² × 2 dây; 2.5–16mm² × 5 dây; 2.5–10mm² × 4 dây |
| Phương pháp đấu nối | Đầu nối ốc vít |
| Phương pháp lắp đặt | Thanh DIN 35mm hoặc bắt vít lên panel |
| Loại dây áp dụng | Dây cứng, dây bện |
Cấu hình của UKK-250A cho phép nhận một đường dây nguồn đầu vào có tiết diện lớn 35–120mm² và phân phối đến nhiều nhánh đầu ra. Các vị trí đầu ra hỗ trợ nhiều dải tiết diện dây, giúp thuận tiện khi kết nối các nhánh tải khác nhau trong cùng hệ thống.
Kích thước cầu đấu UKK-250A
Theo hình ảnh sản phẩm, UKK-250A có kích thước tổng thể khoảng 50mm × 95.7mm × 45.9mm. Bản vẽ kỹ thuật thể hiện thêm các vị trí lỗ đấu dây, lỗ bắt vít và kích thước chi tiết phục vụ việc bố trí, cố định cầu đấu trong tủ điện.

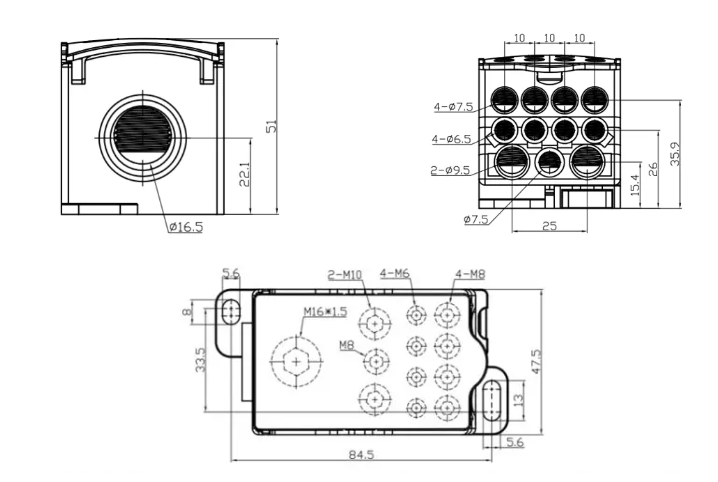

Bản vẽ kích thước và vị trí lỗ lắp đặt của cầu đấu UKK-250A.
Lưu ý: Khi thiết kế tủ điện, nên đối chiếu kích thước của sản phẩm thực tế và khoảng không gian lắp đặt trước khi gia công panel hoặc bố trí thanh DIN.
Cấu tạo cầu đấu chia điện UKK-250A
UKK-250A có thân cách điện màu trắng kết hợp nắp che trong suốt màu xanh. Bên trong là khối tiếp điểm kim loại với nhiều vị trí đấu dây, tạo thành điểm liên kết giữa đường nguồn đầu vào và các nhánh đầu ra.
So với các model dòng nhỏ hơn, khối tiếp điểm của UKK-250A có kích thước lớn hơn để phù hợp với đường dây đầu vào 35–120mm² và dòng điện định mức 250A. Các vị trí đấu dây được bố trí tập trung giúp thuận tiện cho việc phân phối nguồn trong tủ điện.

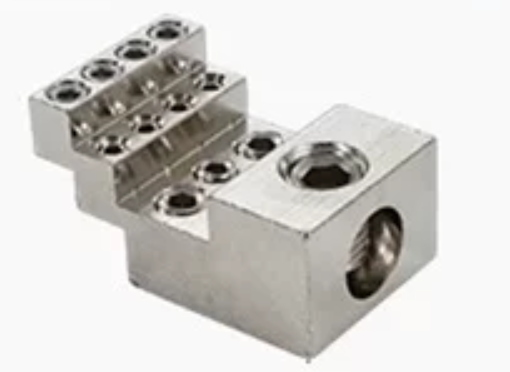

Khối tiếp điểm kim loại sử dụng bên trong cầu đấu UKK-250A.
Ứng dụng của cầu đấu UKK-250A
Cầu đấu UKK-250A phù hợp với các hệ thống cần phân phối nguồn điện từ một đường dây chính sang nhiều nhánh. Một số ứng dụng phổ biến gồm:
- Tủ điện phân phối công nghiệp.
- Tủ điện điều khiển máy móc và dây chuyền sản xuất.
- Hệ thống phân phối nguồn cho nhiều nhánh tải.
- Tủ điện cần kết nối dây nguồn có tiết diện lớn.
- Các ứng dụng điện công nghiệp cần cầu đấu chia điện dòng 250A.
UKK-250A và các model UKK khác
UKK-250A là một model trong dòng cầu đấu chia điện UKK. Dòng sản phẩm còn có các model UKK-80A, UKK-125A, UKK-160A, UKK-400A và UKK-500A với cấp dòng và cấu hình đấu dây khác nhau.
Việc lựa chọn model nên dựa trên dòng điện sử dụng, tiết diện dây dẫn đầu vào – đầu ra và không gian lắp đặt thực tế trong tủ điện.
