Cầu đấu chia điện UKK là gì?
Cầu đấu UKK là thiết bị phân phối nguồn điện, cho phép một đường nguồn chính được chia thành nhiều nhánh để cấp cho các mạch hoặc thiết bị khác nhau. So với việc gom nhiều dây bằng thanh đồng hoặc đấu nối thủ công, cầu đấu chia điện giúp tập trung các điểm đấu nối trong một cụm thiết bị cách điện, thuận tiện hơn cho việc bố trí dây, kiểm tra và bảo trì tủ điện.
Dòng UKK/JHUKK trong tài liệu sản phẩm có các model từ 80A, 125A, 160A, 250A, 400A đến 500A. Tài liệu cũng thể hiện điện áp 690V IEC; thân sản phẩm sử dụng PA Nylon, cấp chống cháy UL94V0 và phần kim loại là đồng thau mạ niken.
Ưu điểm và cấu tạo của cầu đấu UKK
Thiết kế nhiều đầu đấu dây
Tùy model, cầu đấu UKK có cấu hình đầu vào và nhiều đầu ra để phân phối nguồn đến các nhánh có tiết diện dây khác nhau. Đây là điểm quan trọng khi thiết kế tủ điện có nhiều mạch cấp nguồn nhưng cần giữ khu vực đấu nối gọn và tập trung.
Nắp che trong suốt
Nắp che trong suốt giúp quan sát khu vực đấu nối và tình trạng dây bên trong mà không cần tháo toàn bộ phần che. Khi lắp đặt, vẫn cần tuân thủ yêu cầu an toàn điện và kiểm tra khả năng chịu dòng, tiết diện dây cũng như lực siết theo thiết kế thực tế.
Vật liệu cách điện và phần tiếp điểm
- Thân: PA Nylon.
- Cấp chống cháy được tài liệu ghi: UL94V0.
- Phần kim loại: đồng thau mạ niken.
- Nắp che trong suốt hỗ trợ quan sát khu vực đấu nối.
Bảng mã cầu đấu chia điện UKK 80A–500A

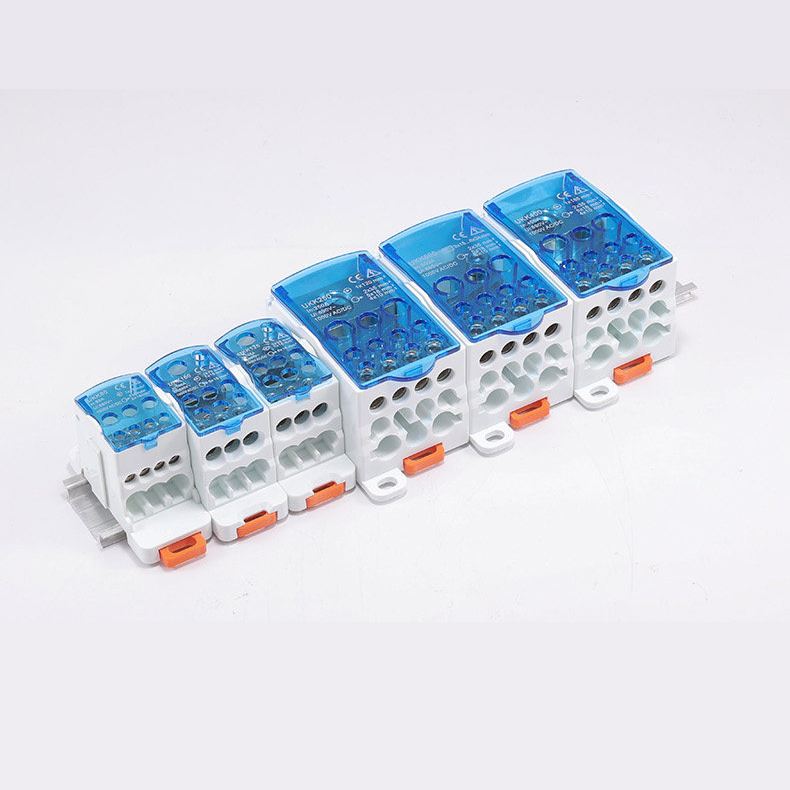

Bảng dưới đây tổng hợp các model chính của dòng UKK/JHUKK theo tài liệu kỹ thuật bạn cung cấp. Tên mã trên tài liệu có thể thể hiện theo dạng JHUKK80, JHUKK125... trong khi một số bảng sản phẩm sử dụng cách gọi UKK80A, UKK125A...
| Mã sản phẩm | Dòng định mức | Điện áp | Đầu vào | Đầu ra / lỗ đấu dây | Kích thước tham khảo |
|---|---|---|---|---|---|
| UKK-80A | 80A | 690V IEC | 6–16 mm² × 1 | 2.5–6 mm² × 4; 2.5–16 mm² × 2 | 28 × 65 × 47 mm |
| UKK-125A | 125A | 690V IEC | 10–35 mm² × 1 | 2.5–16 mm² × 7 | 28 × 74 × 48 mm |
| UKK-160A | 160A | 690V IEC | 10–70 mm² × 1 | 2.5–16 mm² × 7 | 28 × 74 × 48 mm |
| UKK-250A | 250A | 690V IEC | 35–120 mm² × 1 | 6–35 mm² × 2; 2.5–16 mm² × 5; 2.5–10 mm² × 4 | 47 × 95 × 50 mm |
| UKK-400A | 400A | 690V IEC | 95–185 mm² × 1 | 6–35 mm² × 2; 2.5–16 mm² × 5; 2.5–10 mm² × 4 | 47 × 95 × 50 mm |
| UKK-500A | 500A | 690V IEC | Busbar 4×15.5×0.8 đến 8×24×1 mm | 6–35 mm² × 2; 2.5–16 mm² × 5; 2.5–10 mm² × 4 | 47 × 95 × 50 mm |
Cầu đấu UKK được sử dụng ở đâu?

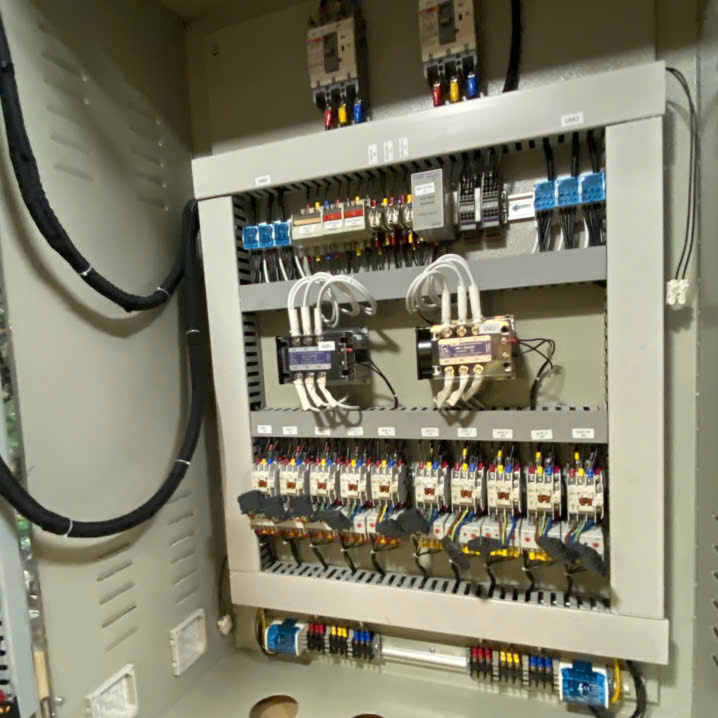

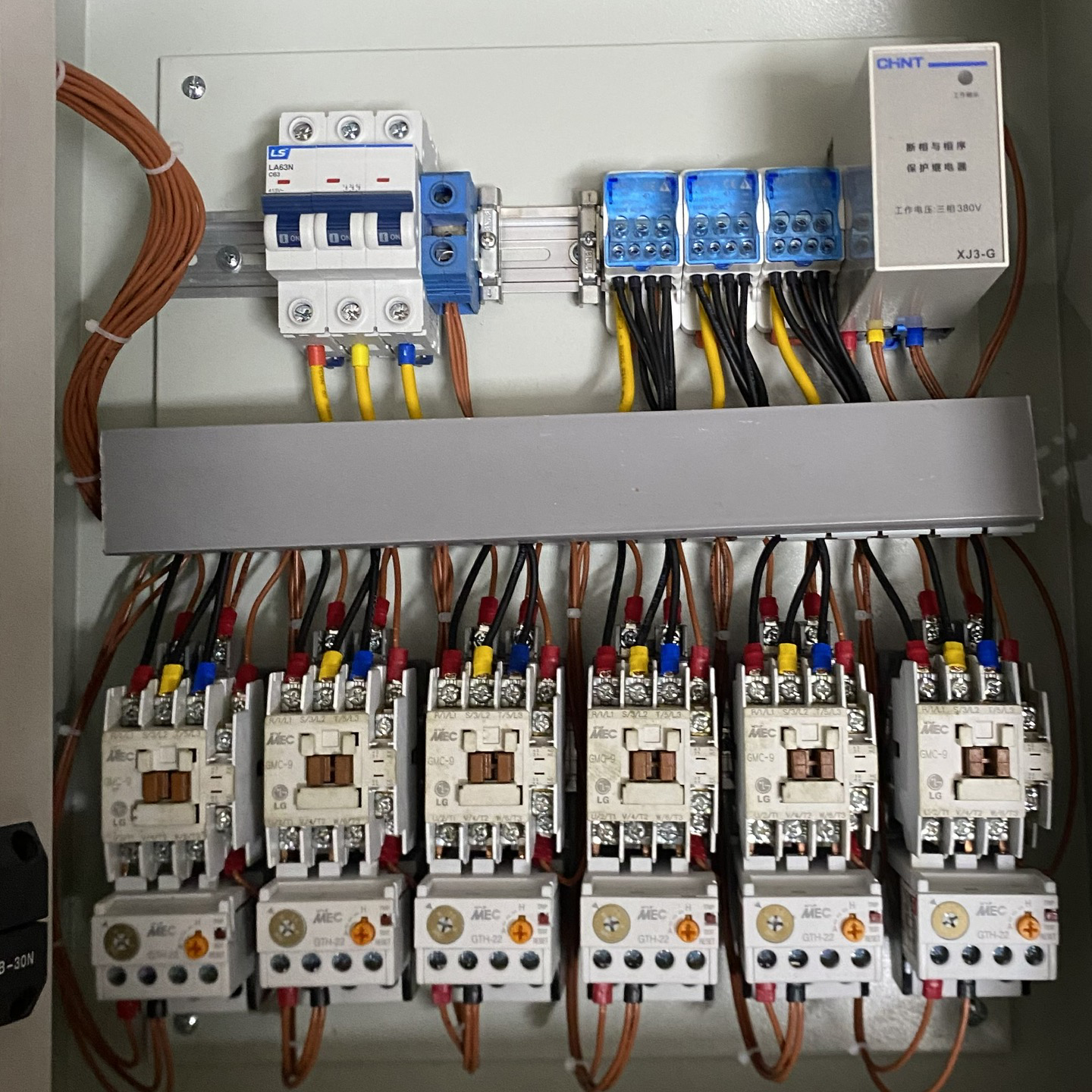

Cầu đấu chia điện UKK phù hợp với các vị trí cần phân phối một nguồn điện thành nhiều nhánh. Hình ảnh thực tế cho thấy dòng sản phẩm được bố trí trong các tủ điện điều khiển và hệ thống điện công nghiệp.
- Tủ điện phân phối.
- Tủ điện điều khiển máy móc.
- Tủ điện dây chuyền sản xuất.
- Mạch cấp nguồn cho nhiều nhánh thiết bị.
- Các cụm phân phối nguồn cần bố trí dây tập trung, dễ kiểm tra.
Lắp đặt và đấu dây cầu đấu UKK

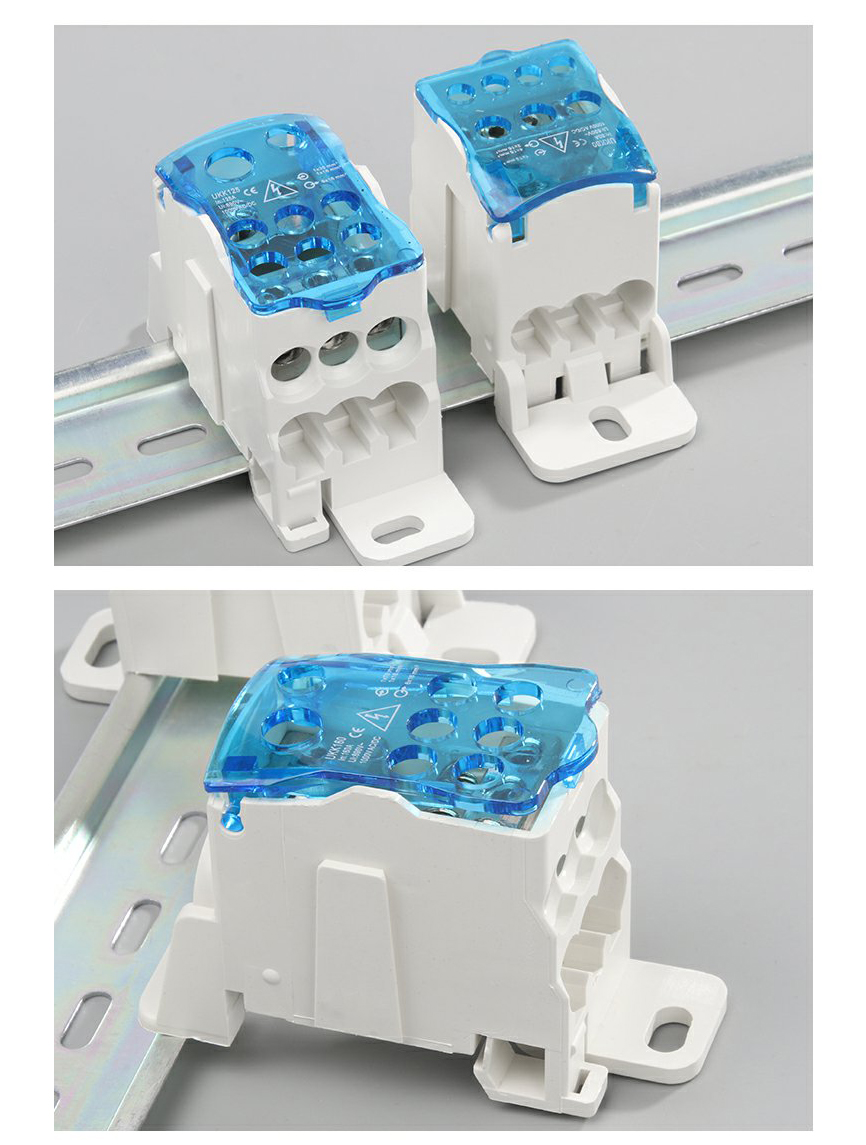

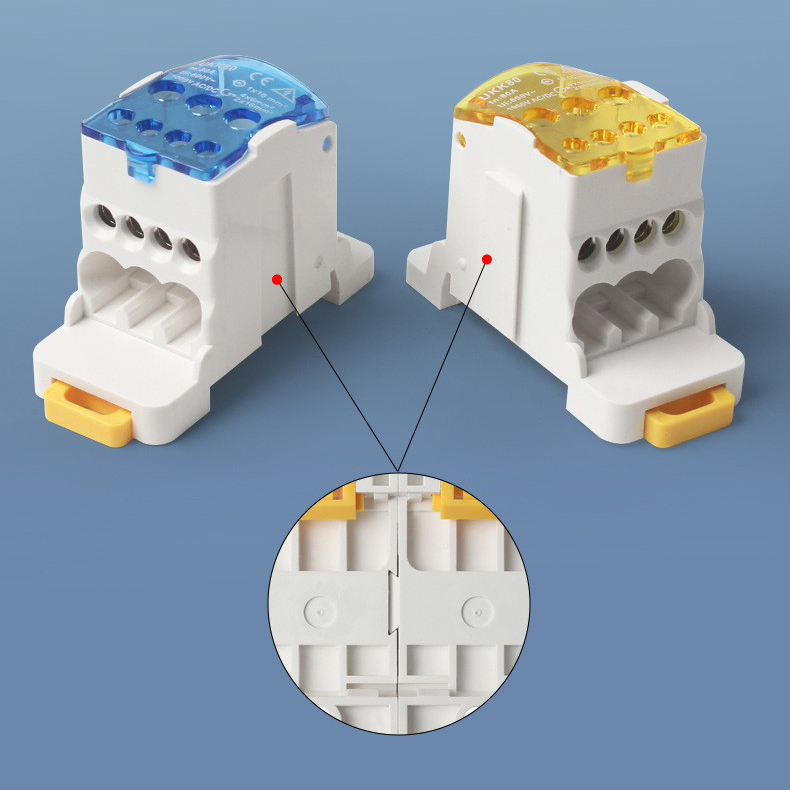

Tùy model và cấu hình chân đế, cầu đấu UKK có thể được bố trí trên thanh DIN 35 mm hoặc cố định bằng vít lên panel. Khi thiết kế tủ điện, cần kiểm tra không gian lắp đặt, hướng đi dây và khoảng hở cần thiết.

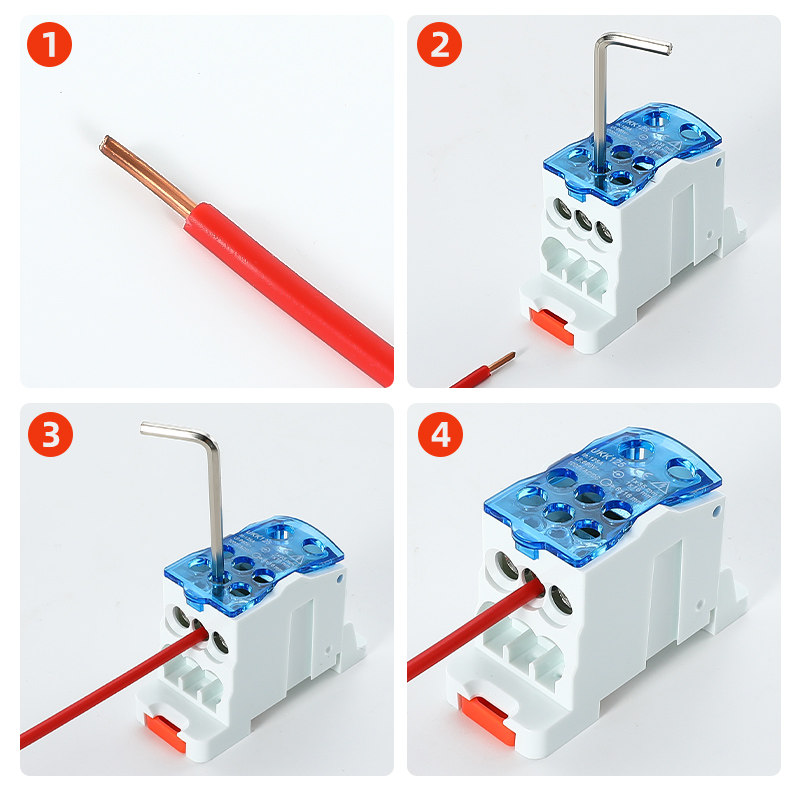

Trình tự đấu dây tham khảo
- Chọn model theo dòng định mức và cấu hình dây cần sử dụng.
- Kiểm tra tiết diện dây đầu vào và các nhánh đầu ra.
- Đưa dây vào đúng vị trí đấu nối.

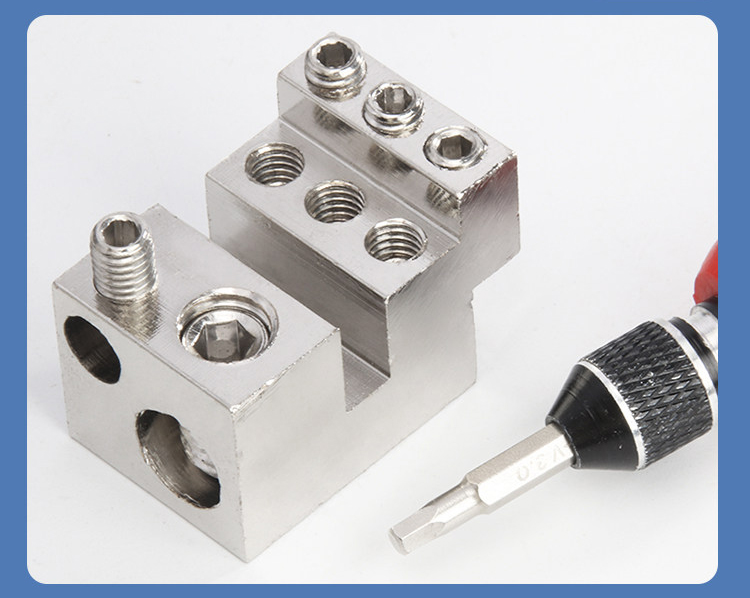

- Siết vít/đầu nối theo yêu cầu kỹ thuật của hệ thống.
- Kiểm tra lại toàn bộ điểm đấu nối trước khi đưa tủ vào vận hành.
Cách chọn cầu đấu chia điện UKK phù hợp
1. Xác định dòng điện: lựa chọn trong dải 80A, 125A, 160A, 250A, 400A hoặc 500A theo thiết kế.
2. Kiểm tra dây đầu vào: đối chiếu tiết diện dây hoặc busbar với thông số của model.
3. Kiểm tra các nhánh đầu ra: xác định số lượng nhánh và tiết diện dây cần chia.
4. Kiểm tra không gian: đối chiếu kích thước cầu đấu với khoảng trống trong tủ điện.
5. Kiểm tra phương án lắp: xác định sử dụng DIN rail hay bắt vít panel theo model thực tế.
Câu hỏi thường gặp về cầu đấu chia điện UKK
- Cầu đấu UKK dùng để làm gì?
- Cầu đấu UKK dùng để phân phối một nguồn điện thành nhiều nhánh trong tủ điện và hệ thống điện.
- Cầu đấu UKK có những dòng nào?
- Dòng sản phẩm được tài liệu cung cấp gồm các cấp 80A, 125A, 160A, 250A, 400A và 500A.
- Cầu đấu UKK có điện áp bao nhiêu?
- Các model trong bảng kỹ thuật được ghi điện áp 690V IEC.
- Nên chọn UKK theo yếu tố nào?
- Nên đối chiếu dòng định mức, tiết diện dây đầu vào, tiết diện và số lượng nhánh đầu ra, kích thước lắp đặt và phương án cố định.
Tổng kết
Cầu đấu chia điện UKK 80A–500A là lựa chọn cho các hệ thống cần phân phối nguồn thành nhiều nhánh trong tủ điện. Dòng sản phẩm có nhiều cấp dòng, điện áp 690V IEC và các cấu hình đấu nối khác nhau. Khi lựa chọn model, cần đối chiếu thông số của từng mã với dây dẫn, busbar, số lượng nhánh và không gian lắp đặt thực tế.
