Cầu đấu chia điện UKK-160A 160A 690V – Cầu đấu chia dây trong tủ điện
Cầu đấu UKK-160A là cầu đấu chia điện dùng để phân phối một nguồn điện chính thành nhiều nhánh trong tủ điện. Model có dòng định mức 160A, điện áp 690V, hỗ trợ dây đầu vào 6–16mm² và 10–70mm², phù hợp cho các hệ thống cần tập trung và sắp xếp nhiều điểm đấu nối nguồn.

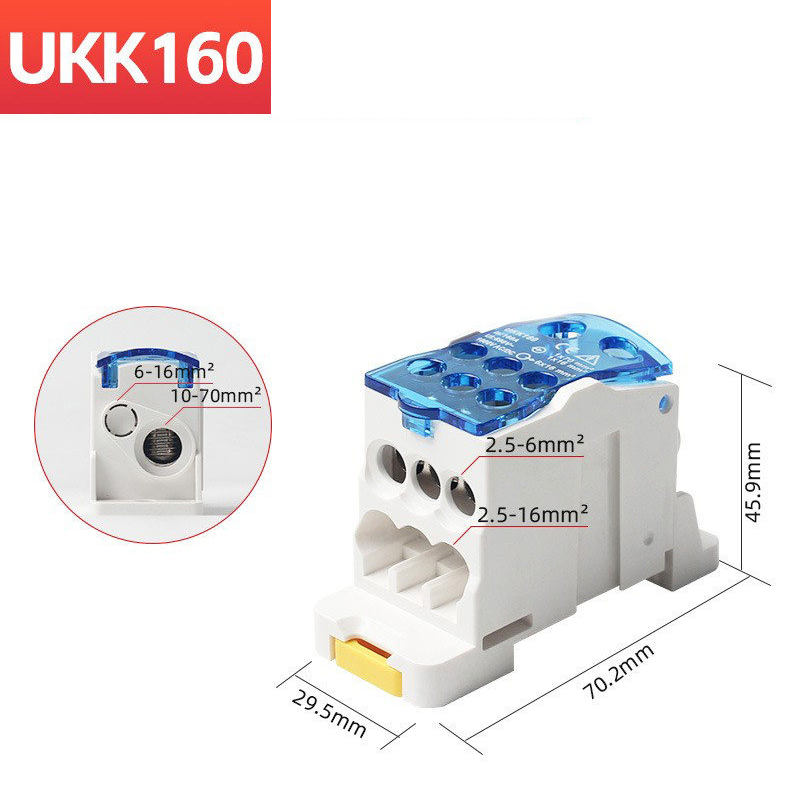

Cầu đấu chia điện UKK-160A với thông tin tiết diện dây và kích thước sản phẩm.
Thông số kỹ thuật cầu đấu UKK-160A
| Mã sản phẩm | UKK-160A |
|---|---|
| Dòng điện định mức | 160A |
| Điện áp định mức | 690V |
| Đầu vào | 6–16mm² × 1 dây; 10–70mm² × 1 dây |
| Đầu ra | 2.5–6mm² × 3 dây; 2.5–16mm² × 3 dây |
| Phương pháp đấu nối | Đầu nối ốc vít |
| Phương pháp lắp đặt | Thanh DIN 35mm hoặc bắt vít lên panel |
| Loại dây áp dụng | Dây cứng, dây bện |
Cấu hình của UKK-160A cho phép kết nối các đường dây đầu vào với tiết diện khác nhau và phân phối nguồn sang nhiều nhánh đầu ra. Thiết kế này giúp tập trung các điểm đấu nối trong một cụm cầu đấu nhỏ gọn, thuận tiện cho việc bố trí dây dẫn trong tủ điện.
Kích thước cầu đấu UKK-160A
Theo hình ảnh kỹ thuật của sản phẩm, cầu đấu UKK-160A có kích thước tổng thể khoảng 29.5mm × 70.2mm × 45.9mm. Bản vẽ cũng thể hiện các vị trí lỗ bắt vít và kích thước chi tiết phục vụ việc bố trí, cố định sản phẩm trong tủ điện.

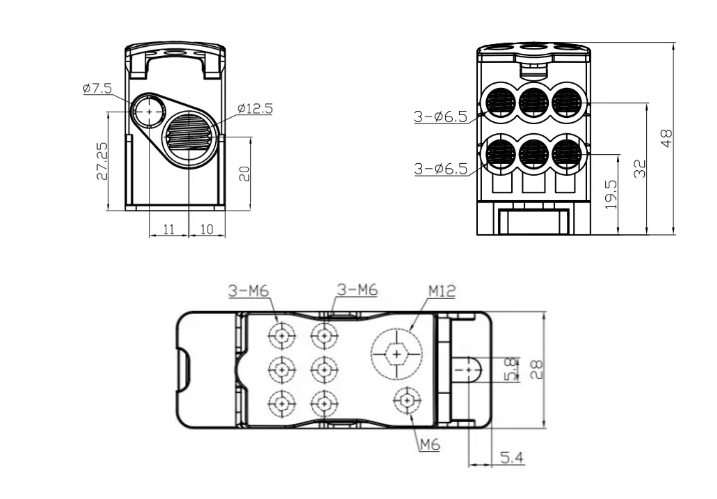

Bản vẽ kích thước và vị trí lỗ lắp đặt của cầu đấu UKK-160A.
Lưu ý: Khi thiết kế tủ điện, nên đối chiếu kích thước của sản phẩm thực tế và khoảng không gian lắp đặt trước khi gia công panel hoặc bố trí thanh DIN.
Cấu tạo cầu đấu chia điện UKK-160A
UKK-160A có thân cách điện màu trắng kết hợp nắp che trong suốt màu xanh. Bên trong là khối tiếp điểm kim loại dùng để liên kết các vị trí đấu dây và phân phối nguồn điện giữa đầu vào và các đầu ra.
Khối tiếp điểm được thiết kế với các vị trí bắt vít tương ứng với các đầu dây, giúp cố định dây dẫn và tạo thành điểm phân phối nguồn tập trung. Cấu tạo này phù hợp với các ứng dụng cần chia nguồn thành nhiều nhánh trong tủ điện.

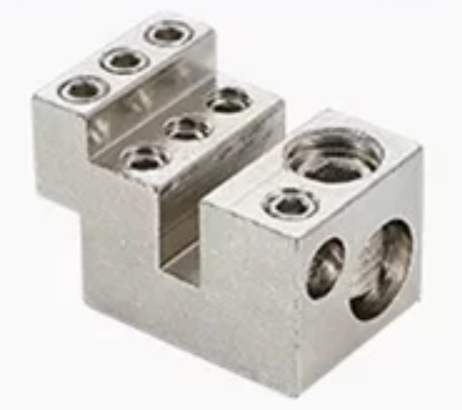

Khối tiếp điểm kim loại sử dụng bên trong cầu đấu UKK-160A.
Ứng dụng của cầu đấu UKK-160A
Cầu đấu UKK-160A được sử dụng trong các hệ thống cần phân phối một nguồn điện chính thành nhiều nhánh. Một số ứng dụng có thể kể đến:
- Tủ điện phân phối và tủ điện điều khiển.
- Tủ điện máy móc và thiết bị công nghiệp.
- Hệ thống phân phối nguồn cho nhiều nhánh tải.
- Các hệ thống cần tập trung nhiều điểm đấu nối dây điện.
- Ứng dụng điện công nghiệp cần cầu đấu chia điện dòng 160A.
UKK-160A và các model UKK khác
UKK-160A là một model trong dòng cầu đấu chia điện UKK. Dòng sản phẩm còn có các model UKK-80A, UKK-125A, UKK-250A, UKK-400A và UKK-500A với cấp dòng và cấu hình đấu dây khác nhau.
Việc lựa chọn model nên dựa trên dòng điện sử dụng, tiết diện dây dẫn đầu vào – đầu ra và không gian lắp đặt thực tế trong tủ điện.
