Cầu Đấu Phân Phối Điện JH8207 125A 500V | 207

Nhà cung cấp: Tự động hóa Az ✅

Mã sản phẩm: JH8207

Tình trạng: Còn hàng

Liên hệ

Cầu đấu phân phối điện JH8207 (207) là cầu đấu nguồn 2 Busbar, dòng định mức 125A, điện áp 500V, thiết kế nhỏ gọn 67 × 44 × 51 mm. Sản phẩm hỗ trợ dây mềm 1.5–6 mm², 6–16 mm² và dây cứng 2.5–6 mm², 10–25 mm², phù hợp sử dụng trong tủ điện và hệ thống phân phối nguồn.

Cầu Đấu Phân Phối Điện JH8207 125A 500V – Model 207

Cầu đấu phân phối điện JH8207 hay model 207 là cầu đấu nguồn 2 Busbar, được sử dụng để phân phối điện đến nhiều nhánh trong tủ điện. Sản phẩm có dòng định mức 125A, điện áp lên đến 500V, thiết kế nhỏ gọn và có nắp bảo vệ trong suốt, phù hợp cho các hệ thống điện công nghiệp và tủ điều khiển.

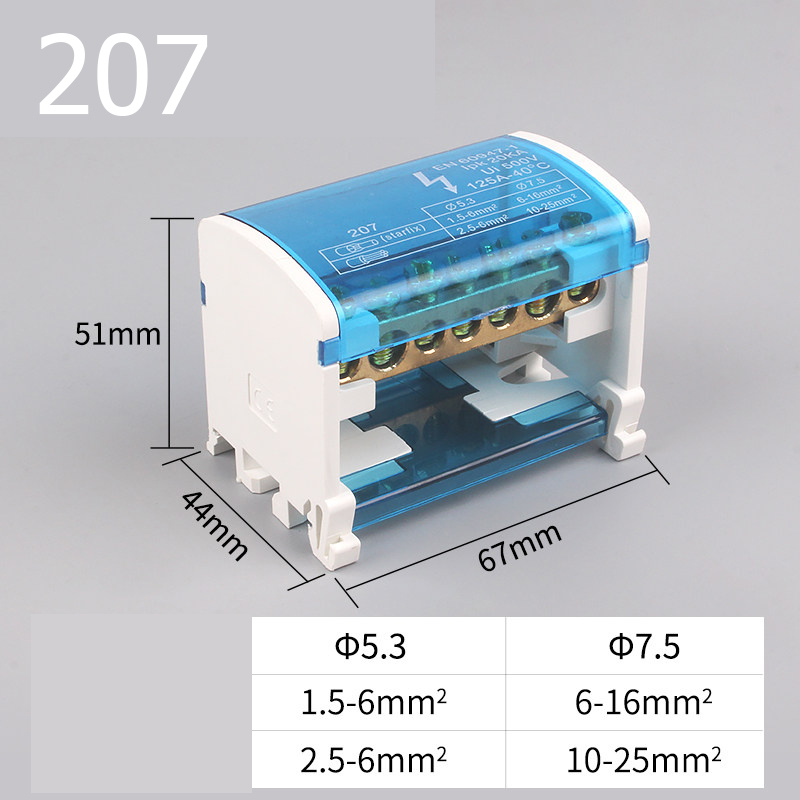

Cầu đấu phân phối điện JH8207 125A model 207 — Cầu đấu phân phối điện JH8207 125A – Model 207

Thông số kỹ thuật cầu đấu JH8207

Mã sản phẩm	JH8207 / 207
Dòng điện định mức	125A
Điện áp định mức	500V
Số Busbar	2
Dây mềm	1.5–6 mm² / 6–16 mm²
Dây cứng	2.5–6 mm² / 10–25 mm²
Kích thước	67 × 44 × 51 mm
Tiêu chuẩn	EN 60947-1
Ipk	20 kA
Nhiệt độ làm việc trên nhãn	40°C

Cấu tạo và đặc điểm JH8207

JH8207 được thiết kế dạng cầu đấu phân phối nguồn 2 Busbar, cho phép tổ chức các đường dây điện tập trung trong cùng một thiết bị. Phần vỏ cách điện màu trắng kết hợp với nắp bảo vệ trong suốt giúp bảo vệ khu vực đấu nối và thuận tiện quan sát các đầu dây.

Thiết bị có các vị trí đấu dây với kích thước đầu đấu khác nhau, hỗ trợ nhiều tiết diện dây. Nhờ đó, JH8207 có thể sử dụng cho các đường nguồn vào và các nhánh phân phối trong tủ điện.

Kích thước cầu đấu JH8207

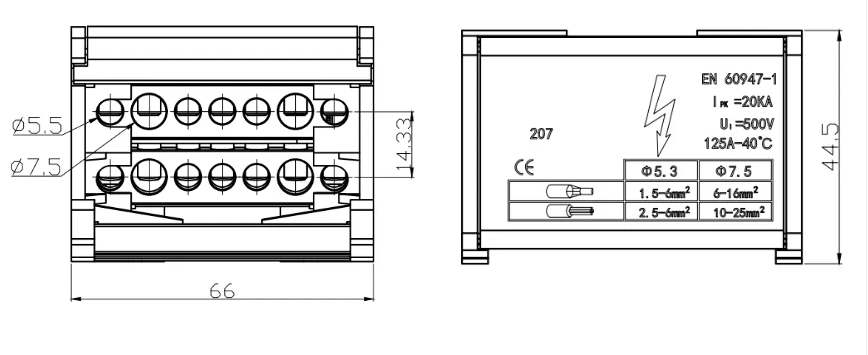

Kích thước cầu đấu phân phối điện JH8207 207 — Kích thước và bản vẽ kỹ thuật cầu đấu phân phối điện JH8207.

Cầu đấu JH8207 có kích thước thực tế tham khảo khoảng 67 × 44 × 51 mm, phù hợp với những vị trí cần bố trí cầu đấu phân phối trong không gian tủ điện tương đối nhỏ gọn.

Ứng dụng của cầu đấu phân phối điện JH8207

JH8207 phù hợp cho các hệ thống cần phân phối một nguồn điện đến nhiều nhánh. Một số ứng dụng phổ biến gồm:

Tủ điện công nghiệp.
Tủ điều khiển máy móc.
Tủ phân phối nguồn.
Hệ thống điện của máy sản xuất.
Phân phối nguồn cho nhiều thiết bị.
Các cụm đấu nối cần bố trí gọn trong tủ điện.

Ưu điểm của cầu đấu JH8207 125A

Dòng định mức lên đến 125A.
Điện áp định mức 500V.
Thiết kế 2 Busbar để phân phối nguồn.
Hỗ trợ nhiều tiết diện dây dẫn.
Nắp bảo vệ trong suốt, dễ quan sát vị trí đấu nối.
Kích thước nhỏ gọn, thuận tiện bố trí trong tủ điện.

JH8207 phù hợp với nhu cầu nào?

Nếu cần một cầu đấu phân phối điện 125A có kích thước gọn, hỗ trợ nhiều tiết diện dây và dùng để chia nguồn thành nhiều nhánh, JH8207 là một cấu hình đáng cân nhắc. Khi lựa chọn, cần kiểm tra dòng tải thực tế, tiết diện dây, phương pháp lắp đặt và yêu cầu an toàn của toàn bộ hệ thống.

Kết luận

Cầu đấu phân phối điện JH8207 – Model 207 có cấu hình 2 Busbar, dòng 125A, điện áp 500V và kích thước khoảng 67 × 44 × 51 mm. Sản phẩm phù hợp cho tủ điện công nghiệp, tủ điều khiển và các hệ thống cần phân phối nguồn đến nhiều nhánh một cách gọn gàng, thuận tiện kiểm tra và bảo trì.
