Cầu Đấu Phân Phối Điện JH8211 125A 500V – Model 211

JH8211 là mẫu cầu đấu phân phối điện 125A thuộc dòng JH8, được thiết kế để tập trung và phân phối nguồn điện đến nhiều nhánh trong tủ điện. Model 211 sử dụng 2 Busbar, có kích thước 100 × 44 × 51 mm và hỗ trợ nhiều tiết diện dây dẫn, đáp ứng các nhu cầu đấu nối nguồn trong hệ thống điện công nghiệp.

Thông số kỹ thuật cầu đấu JH8211

JH8211 có cấu tạo như thế nào?

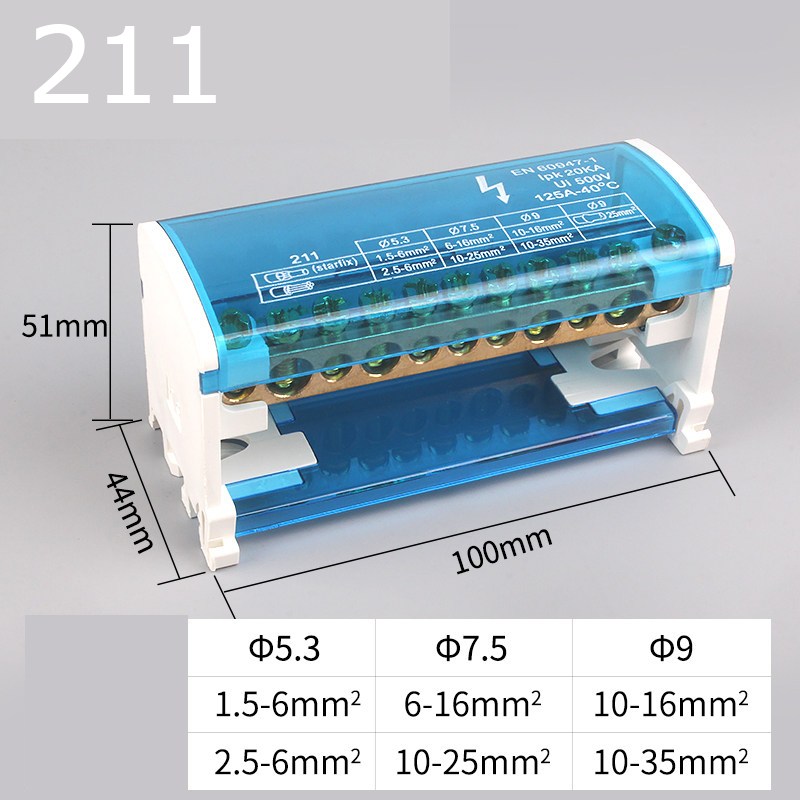

Điểm đặc trưng của JH8211 nằm ở hệ thống 2 thanh Busbar được bố trí trong thân cầu đấu. Các vị trí đấu nối được sắp xếp thành từng hàng, giúp việc đưa nguồn vào và chia nguồn ra nhiều nhánh trở nên thuận tiện hơn.

Bên ngoài là phần vỏ cách điện màu trắng kết hợp với nắp bảo vệ màu xanh trong. Thiết kế này vừa bảo vệ khu vực mang điện, vừa cho phép người vận hành quan sát được các vị trí đấu nối khi kiểm tra hệ thống.

Các đầu đấu có nhiều kích thước lỗ khác nhau, thể hiện trên sản phẩm với các cỡ Ø5.3, Ø7.5 và Ø9. Nhờ đó JH8211 có thể đáp ứng nhiều loại dây dẫn theo cấu hình đầu đấu tương ứng.

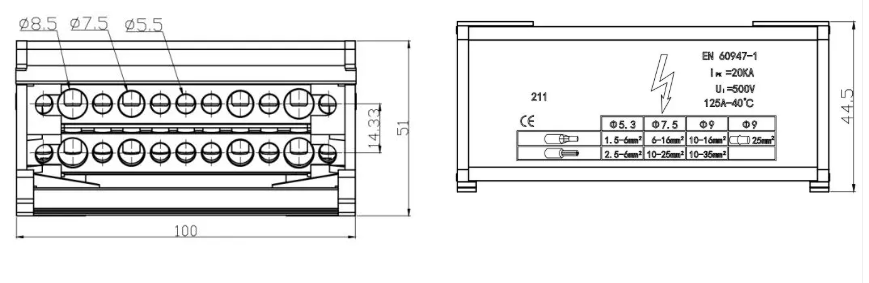

Kích thước cầu đấu JH8211 Model 211

JH8211 có kích thước tổng thể khoảng 100 × 44 × 51 mm. So với cấu hình JH8207, Model 211 có chiều dài lớn hơn, phù hợp khi cần nhiều vị trí đấu nối hơn nhưng vẫn muốn giữ chiều rộng tương đối gọn.

Khả năng đấu nối dây của JH8211

Một ưu điểm của Model 211 là khả năng tiếp nhận nhiều phạm vi tiết diện dây. Theo thông tin thể hiện trên sản phẩm, các đầu đấu hỗ trợ dây mềm từ 1.5 đến 16 mm² tùy vị trí và dây cứng từ 2.5 đến 35 mm² tùy đầu đấu.

Khi đấu nối, cần lựa chọn đúng vị trí đầu đấu theo tiết diện dây thực tế. Không nên sử dụng dây vượt quá phạm vi cho phép hoặc để phần lõi đồng nhô ra khỏi khu vực kẹp dây.

Ứng dụng của cầu đấu phân phối điện JH8211

Với dòng định mức 125A và cấu hình 2 Busbar, JH8211 thích hợp cho những hệ thống cần tổ chức đường cấp nguồn thành nhiều nhánh trong một không gian tương đối gọn. Sản phẩm có thể được sử dụng trong:

• Tủ phân phối điện hạ áp.
• Tủ điều khiển máy móc.
• Tủ điện công nghiệp.
• Tủ điều khiển động cơ.
• Dây chuyền sản xuất.
• Hệ thống máy bơm và quạt.
• Hệ thống HVAC.
• Các cụm phân phối nguồn cho nhiều thiết bị.

JH8211 phù hợp với hệ thống nào?

JH8211 phù hợp khi yêu cầu chính là phân phối nguồn qua 2 Busbar và cần nhiều vị trí đấu dây hơn cấu hình nhỏ hơn. Kích thước dài 100 mm giúp bố trí được nhiều điểm đấu nối mà không cần sử dụng một cụm cầu đấu quá lớn.

Đối với tủ điện có số lượng nhánh nhiều, người thiết kế nên tính toán trước số lượng dây, tiết diện dây và không gian dành cho việc đi dây để lựa chọn model phù hợp.

Ưu điểm của cầu đấu JH8211 125A

• Dòng định mức lên đến 125A.
• Điện áp định mức 500V.
• Cấu hình 2 Busbar phục vụ phân phối nguồn.
• Hỗ trợ nhiều kích thước dây dẫn.
• Có nắp bảo vệ trong suốt.
• Kích thước 100 × 44 × 51 mm.
• Phù hợp bố trí trong tủ điện công nghiệp.

So sánh nhanh JH8211 với JH8207

Hai model đều thuộc dòng cầu đấu phân phối JH8 và sử dụng 2 Busbar. Điểm khác biệt đáng chú ý nằm ở kích thước và cấu hình đầu đấu.

Nếu cần một cấu hình nhỏ gọn hơn, JH8207 có kích thước ngắn hơn. Trong trường hợp cần thêm vị trí đấu nối và có đủ không gian trong tủ, JH8211 cung cấp thân cầu đấu dài hơn để bố trí hệ thống dây thuận tiện.

Kết luận

Cầu đấu phân phối điện JH8211 – Model 211 là cấu hình 2 Busbar, dòng 125A, điện áp 500V và kích thước 100 × 44 × 51 mm. Sản phẩm hướng đến các hệ thống cần phân phối nguồn thành nhiều nhánh, đặc biệt là tủ điện công nghiệp, tủ điều khiển và máy móc tự động hóa.

Với nhiều phạm vi tiết diện dây và thiết kế có nắp bảo vệ, JH8211 giúp việc tổ chức các điểm đấu nối trở nên gọn gàng hơn. Khi lựa chọn, cần đối chiếu dòng tải, tiết diện dây, số lượng nhánh và không gian lắp đặt để đảm bảo phù hợp với hệ thống thực tế.
