Cầu đấu chia điện UKK-125A 125A 690V – Cầu đấu chia dây trong tủ điện
Cầu đấu UKK-125A là cầu đấu chia điện dùng để phân phối nguồn điện chính thành nhiều nhánh trong tủ điện. Model có dòng định mức 125A, điện áp 690V, thiết kế nhiều vị trí đấu dây với đầu vào 6–16mm² và 10–35mm², phù hợp cho các hệ thống phân phối nguồn cần bố trí dây dẫn gọn gàng và tập trung.

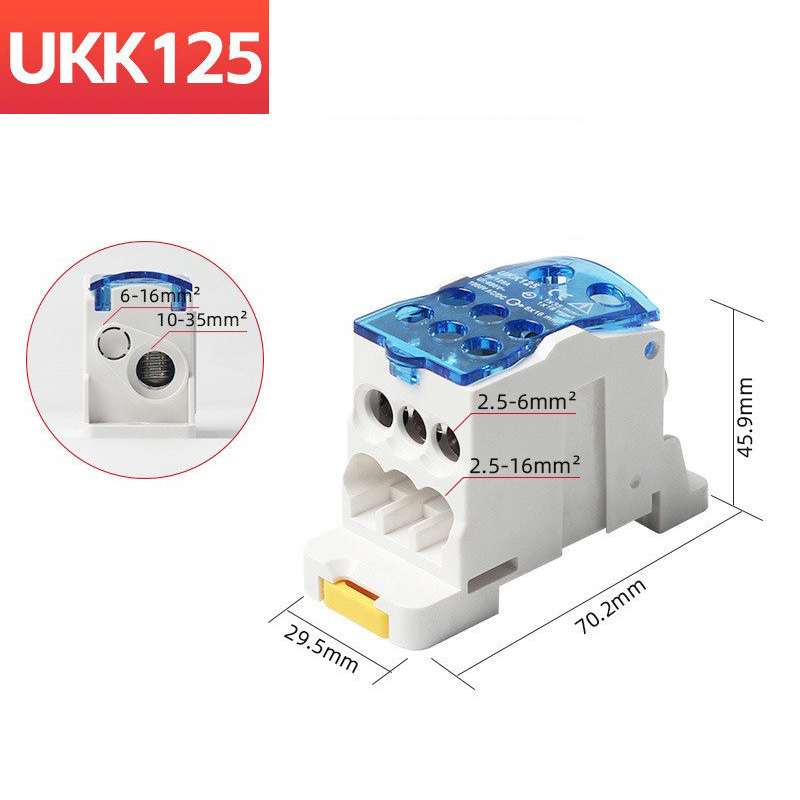

Cầu đấu chia điện UKK-125A với thông tin tiết diện dây và kích thước sản phẩm.
Thông số kỹ thuật cầu đấu UKK-125A
| Mã sản phẩm | UKK-125A |
|---|---|
| Dòng điện định mức | 125A |
| Điện áp định mức | 690V |
| Đầu vào | 6–16mm² × 1 dây; 10–35mm² × 1 dây |
| Đầu ra | 2.5–6mm² × 3 dây; 2.5–16mm² × 3 dây |
| Phương pháp đấu nối | Đầu nối ốc vít |
| Phương pháp lắp đặt | Thanh DIN 35mm hoặc bắt vít lên panel |
| Loại dây áp dụng | Dây cứng, dây bện |
Cấu hình của UKK-125A cho phép kết nối các đường dây đầu vào có tiết diện khác nhau, sau đó phân phối nguồn sang nhiều nhánh đầu ra. Đây là dạng cầu đấu phù hợp khi cần tập trung nhiều điểm đấu nối trong một vị trí nhỏ gọn.
Kích thước cầu đấu UKK-125A
Theo hình ảnh kỹ thuật của sản phẩm, cầu đấu UKK-125A có kích thước tổng thể khoảng 29.5mm × 70.2mm × 45.9mm. Bản vẽ cũng thể hiện các vị trí lỗ bắt vít và kích thước chi tiết phục vụ việc bố trí, cố định sản phẩm trong tủ điện.

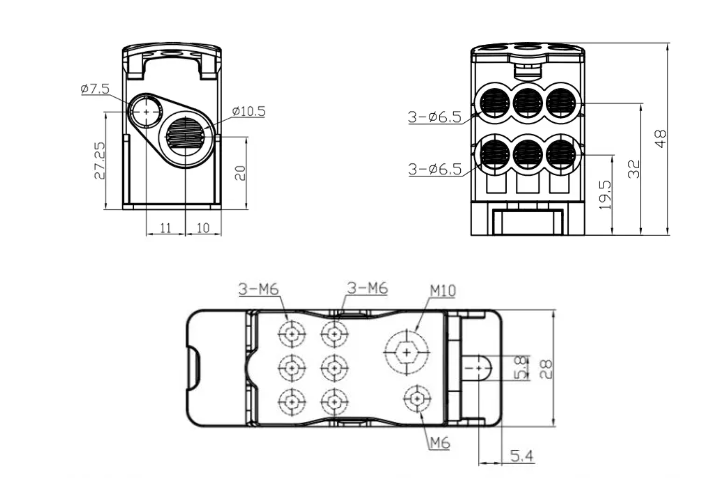

Bản vẽ kích thước và vị trí lỗ lắp đặt của cầu đấu UKK-125A.
Lưu ý: Khi thiết kế tủ điện, nên đối chiếu kích thước của sản phẩm thực tế và khoảng không gian lắp đặt trước khi gia công panel hoặc bố trí thanh DIN.
Cấu tạo cầu đấu chia điện UKK-125A
UKK-125A có thân cách điện màu trắng kết hợp nắp che trong suốt màu xanh. Bên trong là khối tiếp điểm kim loại dùng để liên kết các vị trí đấu dây và phân phối nguồn điện giữa đầu vào và các đầu ra.
Cấu trúc nhiều vị trí đấu dây giúp tập trung các điểm kết nối vào một cụm cầu đấu, từ đó thuận tiện hơn cho việc bố trí và quản lý dây dẫn trong tủ điện.

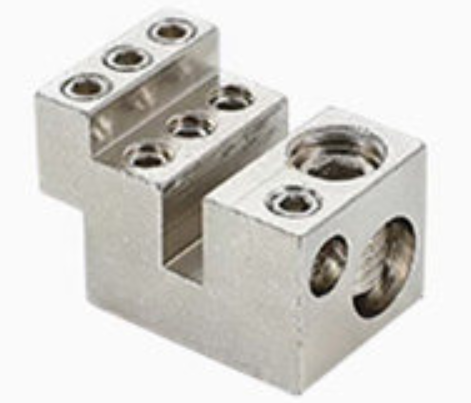

Khối tiếp điểm kim loại sử dụng bên trong cầu đấu UKK-125A.
Ứng dụng của cầu đấu UKK-125A
UKK-125A có thể được sử dụng trong các hệ thống tủ điện cần phân phối một nguồn điện chính thành nhiều nhánh. Một số vị trí ứng dụng phổ biến gồm:
- Tủ điện phân phối và tủ điện điều khiển.
- Tủ điện máy móc và thiết bị công nghiệp.
- Hệ thống phân phối nguồn cho nhiều nhánh tải.
- Các hệ thống cần tập trung nhiều điểm đấu nối dây điện.
- Ứng dụng điện công nghiệp cần cầu đấu dòng điện 125A.
UKK-125A và các model UKK khác
UKK-125A là một model trong dòng cầu đấu chia điện UKK. Dòng sản phẩm còn có các model UKK-80A, UKK-160A, UKK-250A, UKK-400A và UKK-500A với cấp dòng và cấu hình đấu dây khác nhau.
Việc lựa chọn model nên dựa trên dòng điện sử dụng, tiết diện dây dẫn đầu vào – đầu ra và không gian lắp đặt thực tế trong tủ điện.
