Thyristor KP800A 1600V 800A – Cách chọn đúng SCR công suất lớn

Thyristor KP800A 1600V là linh kiện SCR công suất lớn của HUAJING, thuộc nhóm thyristor dạng đĩa dùng trong các hệ thống chuyển đổi và điều khiển điện năng. Với dòng điện trung bình định mức 800A, KP800A được hướng đến những ứng dụng có yêu cầu xử lý dòng điện cao như bộ chỉnh lưu công suất lớn, điều khiển động cơ DC và các hệ thống điều khiển công suất.

Khi lựa chọn một SCR ở cấp 800A, việc nhìn vào tên mã là chưa đủ. Điểm quan trọng là phải xác định đúng cấp điện áp, khả năng chịu dòng quá độ và điều kiện nhiệt của cụm thyristor. Đây cũng là những yếu tố cần ưu tiên khi tìm linh kiện thay thế cho thiết bị đang sử dụng.

KP800A 1600V có gì cần kiểm tra trước khi đặt hàng?

Có thể rút gọn quá trình lựa chọn KP800A thành một số câu hỏi cơ bản: thiết bị cần dòng bao nhiêu, điện áp SCR là bao nhiêu, hệ thống có dòng xung lớn không và bộ tản nhiệt có đáp ứng không?

Với phiên bản đang được quan tâm, mã sản phẩm được xác định là KP800A 1600V. Trong đó, KP800A thể hiện cấp dòng của linh kiện, còn 1600V là cấp điện áp VDRM/VRRM cần lựa chọn. Datasheet HUAJING cho thấy dòng KP800A có nhiều cấp điện áp từ 100V đến 6500V, vì vậy khi mua hàng cần xác nhận đầy đủ cả dòng điện và điện áp.

800A là dòng làm việc như thế nào?

Thông số IT(AV) = 800A là cơ sở đầu tiên để xác định cấp dòng của KP800A. Theo datasheet, giá trị này được quy định với tải hình sin 180°, tần số 50Hz, làm mát hai mặt và nhiệt độ vỏ được xác định theo điều kiện thử nghiệm.

Một điểm đáng chú ý là datasheet cũng ghi IT(RMS) = 1039A. Hai thông số này không nên đánh đồng với nhau: IT(AV) là dòng điện trung bình được sử dụng để xác định cấp dòng của thyristor, trong khi IT(RMS) là giá trị dòng hiệu dụng theo điều kiện thử nghiệm tương ứng.

Do đó, nếu thiết bị đang vận hành ở mức dòng cao, cần xem xét chế độ tải và phương thức làm mát thay vì chỉ lấy con số 800A làm giới hạn duy nhất.

1600V – phải chọn đúng cấp điện áp

VDRM/VRRM là nhóm thông số quan trọng thứ hai. Đối với phiên bản KP800A 1600V, cần xác định đúng cấp 1600V trước khi đặt hàng.

Datasheet của KP800A cho phép nhiều cấp điện áp trong cùng dòng sản phẩm, từ 100V đến 6500V. Vì vậy, hai linh kiện cùng mang mã KP800A nhưng khác cấp điện áp không nên được xem là hoàn toàn tương đương. Khi thay thế, cần đối chiếu điện áp của linh kiện cũ và điện áp làm việc của mạch.

ITSM 10kA – khi hệ thống xuất hiện dòng xung

Ngoài dòng tải bình thường, KP800A còn có thông số ITSM = 10kA. Đây là khả năng chịu dòng xung không lặp lại theo điều kiện thử nghiệm của nhà sản xuất.

Thông số này đặc biệt đáng quan tâm đối với các mạch công suất có thể xuất hiện dòng quá độ lớn trong thời gian ngắn. Tuy nhiên, 10kA không phải dòng điện làm việc liên tục. Không nên dùng ITSM để thay thế cho việc xác định dòng tải thực tế của thiết bị.

Khi kiểm tra linh kiện thay thế, ITSM nên được xem cùng với I²t để đánh giá khả năng chịu sự kiện dòng xung và khả năng phối hợp với hệ thống bảo vệ.

I²t 605 × 10³ A²s – thông số thường bị bỏ qua

Với KP800A, datasheet ghi I²t = 605 × 10³ A²s. Đây là thông số rất hữu ích khi đánh giá khả năng chịu năng lượng của SCR trong khoảng thời gian xảy ra dòng xung.

Nếu KP800A được sử dụng trong bộ chỉnh lưu hoặc hệ thống công suất có cầu chì bảo vệ, I²t là một trong những giá trị nên được đối chiếu khi đánh giá sự phối hợp giữa thyristor và thiết bị bảo vệ.

Nói cách khác, ITSM cho biết khả năng chịu một dòng xung lớn, còn I²t giúp đánh giá năng lượng mà linh kiện có thể chịu trong sự kiện dòng xung. Hai thông số này nên được xem xét cùng nhau.

VTM 2,2V – liên quan trực tiếp đến nhiệt

Datasheet KP800A quy định VTM = 2,2V theo điều kiện thử nghiệm. Khi SCR dẫn dòng, điện áp rơi trên linh kiện tạo ra tổn hao công suất và nhiệt lượng.

Ở cấp dòng 800A, vấn đề này càng cần được quan tâm. Vì vậy, khi lựa chọn KP800A cho hệ thống công suất, không nên chỉ hỏi “SCR chịu được bao nhiêu ampe?” mà cần xem thêm điện áp rơi khi dẫn và khả năng tản nhiệt của cụm lắp đặt.

Tản nhiệt – yếu tố quyết định khi chạy tải lớn

Datasheet KP800A đưa ra Rth(j-h) = 0,032 °C/W cho đường truyền nhiệt từ mối nối đến bộ tản nhiệt theo điều kiện thử nghiệm. Nhiệt độ mối nối được quy định trong khoảng -40 đến 140°C.

Đáng chú ý, các biểu đồ ở trang 2 của datasheet thể hiện quan hệ giữa dòng IT(AV), góc dẫn, công suất tổn hao và nhiệt độ bộ tản nhiệt. Điều này cho thấy khả năng tải thực tế của KP800A phụ thuộc vào chế độ dẫn và điều kiện làm mát.

Vì vậy, với hệ thống sử dụng KP800A ở dòng cao, việc kiểm tra bộ tản nhiệt và điều kiện tiếp xúc nhiệt nên được thực hiện đồng thời với việc chọn thyristor.

Bảng thông số KP800A 1600V cần ưu tiên

Đừng chỉ kiểm tra thông số điện khi thay KP800A

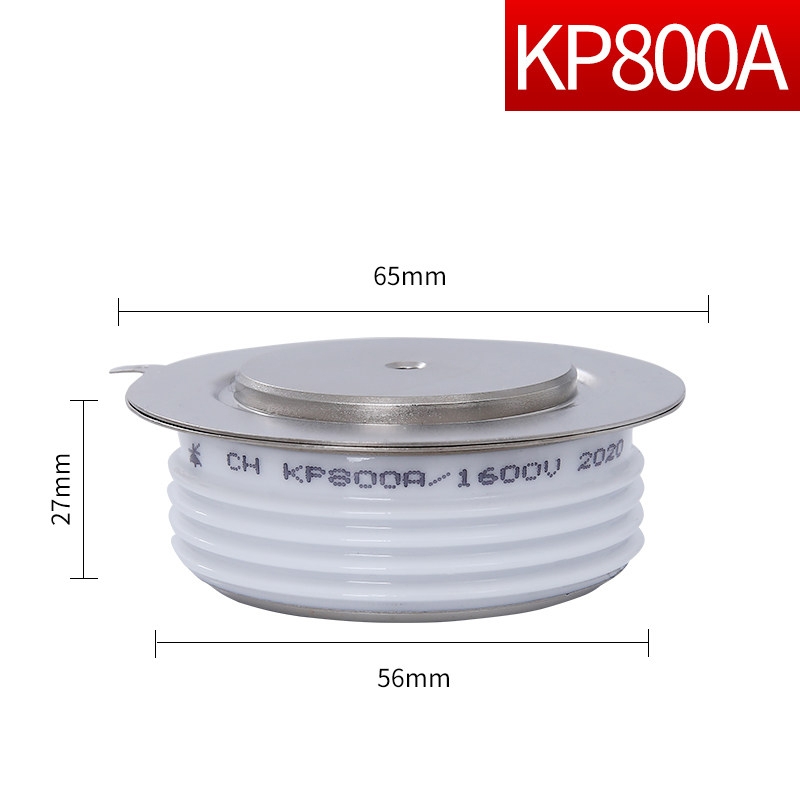

Trong các ứng dụng thay thế SCR công suất lớn, thông số cơ khí cũng có thể quyết định khả năng lắp đặt. KP800A sử dụng cấu trúc dạng đĩa và datasheet quy định lực lắp đặt FM từ 15 đến 20 kN.

Do đó, trước khi thay thế cần kiểm tra bề mặt tiếp xúc, kích thước cơ khí, cơ cấu ép và khả năng kết nối với hệ thống tản nhiệt hiện tại. Một linh kiện có thông số điện phù hợp nhưng không tương thích với cụm cơ khí vẫn không phải lựa chọn thay thế trực tiếp.

KP800A 1600V dùng cho những hệ thống nào?

Theo datasheet HUAJING, KP800A được định hướng cho các ứng dụng gồm bộ biến đổi công suất lớn, điều khiển động cơ DC, đóng cắt AC, chỉnh lưu điều khiển pha, nguồn và các hệ thống chuyển đổi điện năng.

Với cấp dòng 800A, KP800A phù hợp để xem xét trong những hệ thống cần SCR công suất lớn hơn các cấp KP200A, KP300A hoặc KP500A. Việc lựa chọn thực tế vẫn cần dựa trên dòng tải, điện áp mạch, chế độ dẫn và khả năng làm mát của thiết bị.

Thông số cổng G có cần kiểm tra không?

Có. Khi thay thế SCR, phần kích cổng cũng cần được đối chiếu nếu mạch điều khiển đang được thiết kế theo một thyristor cụ thể.

Datasheet KP800A ghi IGT tối đa 300mA, VGT tối đa 3,0V và IH tối đa 250mA theo các điều kiện quy định. Đây là những thông số nên kiểm tra khi cần xác nhận khả năng tương thích giữa SCR và mạch kích.

Tuy nhiên, đối với lựa chọn mua hàng ban đầu, các thông số dòng 800A, điện áp 1600V, ITSM, I²t, VTM và tản nhiệt vẫn nên được ưu tiên trước.

Tài liệu kỹ thuật và bản vẽ KP800A

Datasheet KP800A gồm 3 trang. Trang đầu tập trung vào bảng thông số điện và điều kiện thử nghiệm; trang thứ hai cung cấp các đường cong về điện áp dẫn, công suất tổn hao và nhiệt độ bộ tản nhiệt; trang cuối thể hiện đặc tính dòng xung, I²t, kích cực và các bản vẽ cơ khí.

Đây là những nội dung nên tham khảo khi cần tính toán chi tiết thay vì chỉ dựa vào thông số danh định trên tên sản phẩm.

Xem / tải tài liệu kỹ thuật Thyristor KP800A

Checklist chọn nhanh KP800A 1600V

Nếu bộ phận kỹ thuật hoặc mua hàng cần kiểm tra nhanh trước khi đặt hàng, có thể đối chiếu theo 7 bước:

1. Xác nhận dòng điện cần thiết và cấp IT(AV) 800A.
2. Xác nhận phiên bản điện áp 1600V.
3. Kiểm tra dòng xung của hệ thống và khả năng chịu ITSM 10kA.
4. Đối chiếu I²t 605 × 10³ A²s với hệ thống bảo vệ.
5. Kiểm tra VTM 2,2V để đánh giá tổn hao khi dẫn.
6. Đảm bảo bộ tản nhiệt đáp ứng điều kiện vận hành thực tế.
7. Đối chiếu kích thước, cơ cấu ép và lực lắp đặt trước khi thay thế.

Kết luận

Thyristor KP800A 1600V là lựa chọn thuộc nhóm SCR công suất lớn với IT(AV) 800A. Khi lựa chọn, hai thông số đầu tiên cần xác định là 800A và 1600V, sau đó mới đi sâu vào ITSM, I²t, VTM và điều kiện tản nhiệt.

Điểm quan trọng đối với KP800A là không nên đánh giá khả năng sử dụng chỉ bằng một con số dòng điện. Datasheet cho thấy công suất tổn hao, nhiệt độ bộ tản nhiệt và góc dẫn đều có ảnh hưởng đến điều kiện làm việc của thyristor. Vì vậy, việc lựa chọn đúng cần kết hợp cả thông số điện và điều kiện lắp đặt thực tế.

Cần KP800A 1600V để thay thế SCR trong thiết bị? Hãy gửi mã linh kiện đang sử dụng, hình ảnh SCR hoặc thông số bộ chỉnh lưu để đối chiếu trước khi đặt hàng.
