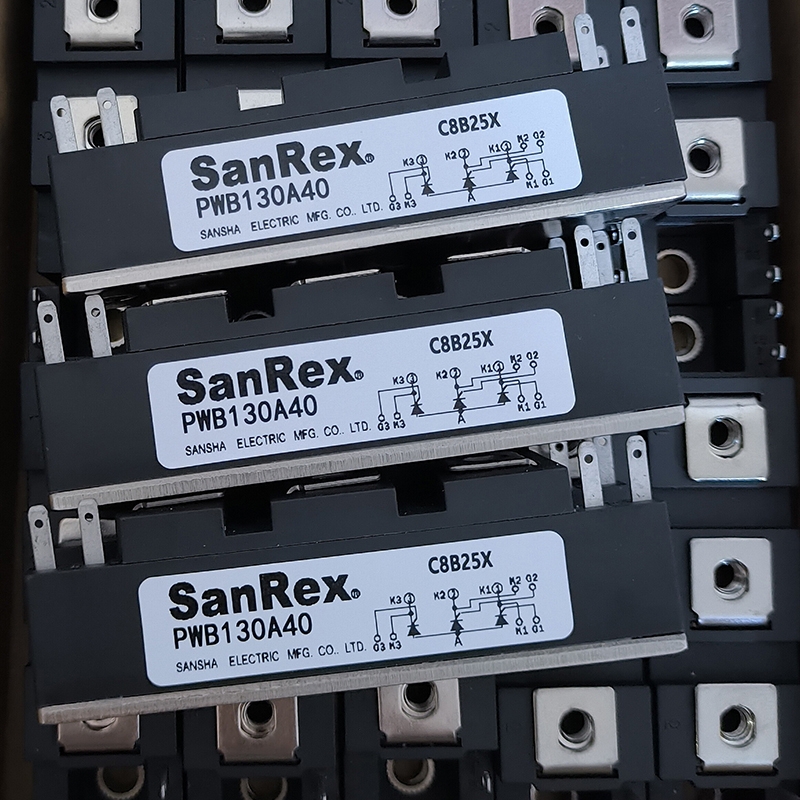

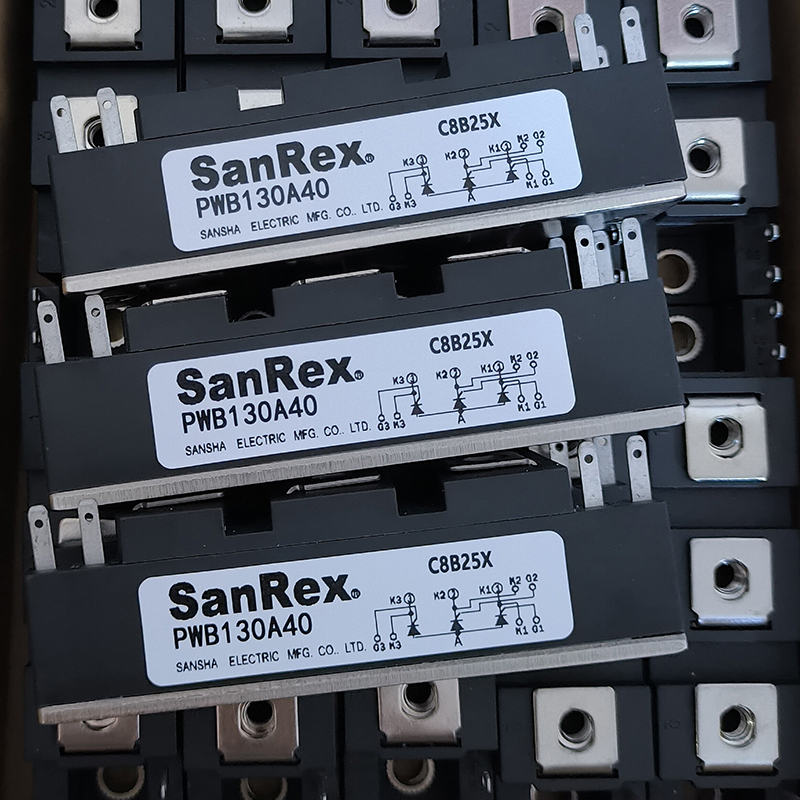

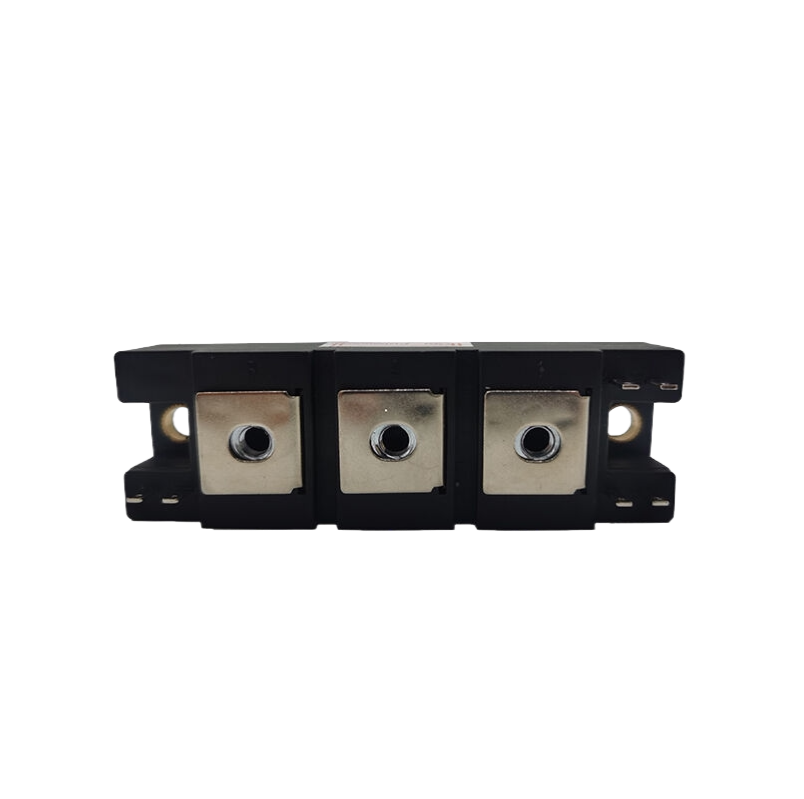

Thyristor PWB130A40 SanRex là module thyristor công suất 130A, điện áp 400V, thiết kế non-isolated cho các ứng dụng chỉnh lưu 3 pha điện áp thấp. Sản phẩm có dòng xung cao đến 3.500A, phù hợp cho nguồn DC, nguồn máy hàn và thiết bị điện công nghiệp. PWB130A40 là lựa chọn phù hợp khi cần thay thế module thyristor 130A 400V theo đúng mã kỹ thuật.
Thyristor PWB130A40 SanRex là module thyristor công suất thuộc dòng PWB130A, được thiết kế cho các ứng dụng chỉnh lưu 3 pha điện áp thấp. Sản phẩm có dòng điện trung bình IT(AV) 130A cho mỗi phần tử, điện áp lặp lại cực đại 400V và khả năng chịu dòng xung không lặp lại lên đến 3.200/3.500A. Thiết kế non-isolated với đế lắp đặt làm cực Anode chung giúp PWB130A40 phù hợp cho nguồn DC, nguồn máy hàn và các hệ thống điện công nghiệp cần linh kiện chỉnh lưu công suất ổn định.
PWB130A40 là module Thyristor (SCR) do SanRex phát triển, thuộc series PWB130A. Theo tài liệu kỹ thuật, dòng PWB130A được thiết kế để sử dụng trong các ứng dụng chỉnh lưu 3 pha điện áp thấp. Phiên bản PWB130A40 có điện áp ngược lặp lại VRRM 400V, điện áp ngược đỉnh không lặp lại VRSM 480V và điện áp khóa ngược lặp lại VDRM 400V.
Điểm đáng chú ý của PWB130A40 là thiết kế THYRISTOR MODULE – NON-ISOLATED TYPE. Đế lắp đặt của module được sử dụng như cực Anode chung. Cấu trúc này giúp thiết bị có cách bố trí đầu nối đặc trưng, phù hợp với những mạch chỉnh lưu công suất được thiết kế theo cấu hình của dòng PWB130A.
Về khả năng tải, PWB130A40 có dòng điện trung bình ở trạng thái dẫn IT(AV) 130A với điều kiện thử nghiệm một pha, chỉnh lưu bán kỳ, góc dẫn 180° và nhiệt độ vỏ Tc = 112°C. Dòng RMS ở trạng thái dẫn IT(RMS) đạt 204A. Khả năng chịu dòng xung ITSM đạt 3.200/3.500A trong nửa chu kỳ 50/60Hz, giá trị đỉnh và không lặp lại. Đây là thông số đáng quan tâm khi lựa chọn module thyristor cho hệ thống điện công nghiệp có yêu cầu dòng tải lớn hoặc xuất hiện dòng quá độ.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | PWB130A40 |
| Thương hiệu | SanRex |
| Loại sản phẩm | Thyristor Module |
| Kiểu module | Non-isolated type |
| Ứng dụng thiết kế | Chỉnh lưu 3 pha điện áp thấp |
| VRRM - Điện áp ngược lặp lại cực đại | 400 V |
| VRSM - Điện áp ngược đỉnh không lặp lại | 480 V |
| VDRM - Điện áp khóa ngược lặp lại cực đại | 400 V |
| IT(AV) - Dòng điện trung bình ở trạng thái dẫn | 130 A |
| IT(RMS) - Dòng RMS ở trạng thái dẫn | 204 A |
| ITSM - Dòng điện xung ở trạng thái dẫn | 3200/3500 A |
| I²t | 51000 A²s |
| PGM - Công suất cổng cực đại | 10 W |
| PG(AV) - Công suất cổng trung bình | 1 W |
| IFGM - Dòng cổng cực đại | 3 A |
| VFGM - Điện áp cổng thuận cực đại | 10 V |
| VRGM - Điện áp cổng ngược cực đại | 5 V |
| di/dt - Tốc độ tăng dòng điện tới hạn | 50 A/µs |
| Tj - Nhiệt độ mối nối hoạt động | -30 đến +150 °C |
| Tstg - Nhiệt độ lưu trữ | -30 đến +125 °C |
| IDRM - Dòng khóa thuận lặp lại cực đại | 30 mA |
| IRRM - Dòng ngược lặp lại cực đại | 30 mA |
| VTM - Điện áp thuận ở trạng thái dẫn cực đại | 1.2 V |
| IGT - Dòng kích cổng cực đại | 150 mA |
| VGT - Điện áp kích cổng cực đại | 2 V |
| VGD - Điện áp cổng không kích tối thiểu | 0.25 V |
| tgt - Thời gian bật cực đại | 10 µs |
| dv/dt - Tốc độ tăng điện áp khóa tới hạn | 50 V/µs |
| IH - Dòng duy trì điển hình | 70 mA |
| Rth(j-c) - Trở kháng nhiệt Junction-to-Case | 0.2 °C/W |
| Khối lượng | 170 g |

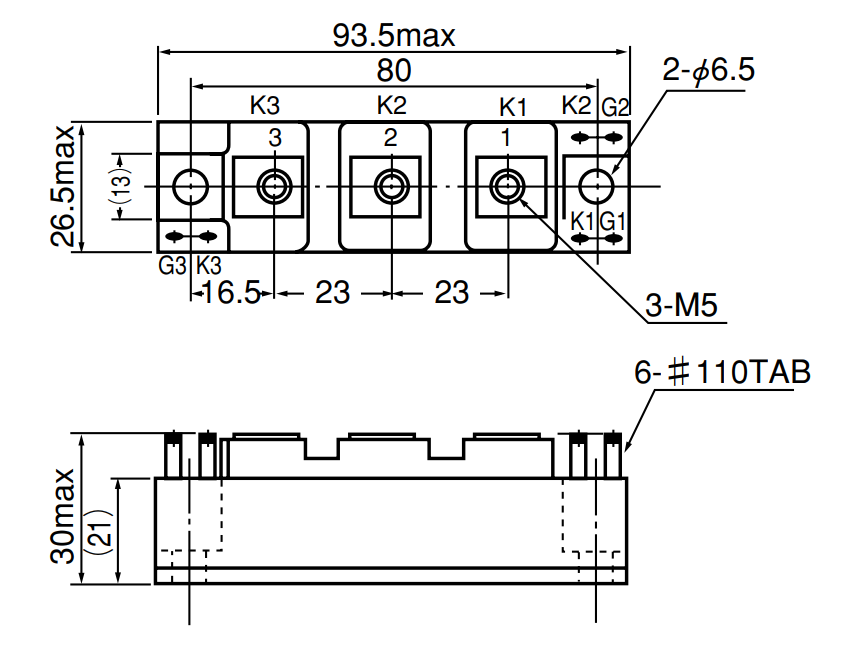

| Kích thước lớn nhất | Khoảng 93.5 × 30 × 26.5 mm |
Các thông số trên được tổng hợp từ datasheet PWB130A của SanRex. Với riêng mã PWB130A40, các giá trị điện áp VRRM, VRSM và VDRM tương ứng lần lượt là 400V, 480V và 400V. Các thông số dòng điện, đặc tính cổng, nhiệt độ và trở kháng nhiệt được áp dụng cho series PWB130A theo tài liệu kỹ thuật.
Người dùng nên đối chiếu datasheet trước khi thay thế linh kiện, đặc biệt đối với các thông số điện áp, dòng điện, sơ đồ cực K/G/A, điều kiện tản nhiệt và mô-men siết đầu nối.

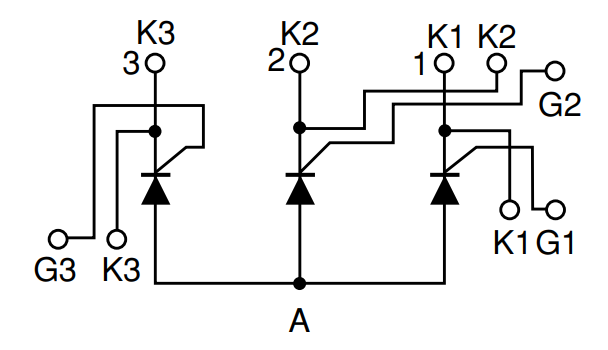

Datasheet thể hiện cấu trúc đầu cực gồm các cực K1, K2, K3 và các cực điều khiển G1, G2, G3, đồng thời phần đế được sử dụng làm cực Anode chung do đây là loại module non-isolated. Vì vậy, khi lắp đặt PWB130A40 cần đối chiếu chính xác ký hiệu chân trên thân module với sơ đồ của thiết bị đang sử dụng.
Đối với hệ thống thay thế linh kiện, không nên chỉ dựa vào việc cùng có thông số 130A hoặc 400V. Kỹ thuật viên cần kiểm tra cả cấu hình mạch, vị trí chân K/G, kiểu đế, phương pháp tản nhiệt và yêu cầu kích xung cổng. Việc đối chiếu đúng sơ đồ giúp hạn chế nguy cơ đấu nhầm cực hoặc sử dụng sai cấu hình thyristor.
PWB130A40 hoạt động như một phần tử bán dẫn công suất có điều khiển, cho phép kiểm soát quá trình dẫn điện thông qua tín hiệu tại cổng Gate. Trong ứng dụng chỉnh lưu, thyristor được điều khiển đóng dẫn theo thời điểm thích hợp để biến đổi nguồn AC thành nguồn DC theo cấu hình của hệ thống.
Với dòng IT(AV) 130A, PWB130A40 phù hợp cho các mạch cần xử lý dòng điện công suất tương đối lớn. Dòng ITSM đạt 3.200/3.500A cho thấy module có khả năng chịu được các xung dòng không lặp lại theo điều kiện thử nghiệm quy định trong datasheet. Đây là thông số quan trọng đối với các hệ thống nguồn công nghiệp có thể xuất hiện dòng quá độ trong quá trình khởi động hoặc chuyển trạng thái.
Thông số cổng cũng là một yếu tố quan trọng khi thiết kế mạch điều khiển. Datasheet quy định dòng kích cổng IGT tối đa 150mA, điện áp kích cổng VGT tối đa 2V, điện áp cổng thuận cực đại VFGM 10V và dòng cổng cực đại IFGM 3A. Các giá trị này cần được tính đến khi lựa chọn mạch driver và thiết kế tín hiệu kích cho thyristor.
Về nhiệt, PWB130A40 có nhiệt độ mối nối hoạt động từ -30°C đến +150°C và trở kháng nhiệt Junction-to-Case tối đa 0.2°C/W. Khi vận hành ở dòng tải cao, việc lựa chọn tản nhiệt và điều kiện lắp đặt phù hợp là yếu tố quan trọng để duy trì nhiệt độ làm việc trong giới hạn kỹ thuật.
Ưu điểm đầu tiên của PWB130A40 nằm ở mức dòng điện 130A kết hợp điện áp 400V, đáp ứng nhóm ứng dụng công suất mà các linh kiện thyristor dòng thấp không phù hợp. Dòng xung ITSM lên đến 3.200/3.500A cũng là một thông số đáng chú ý khi đánh giá khả năng chịu dòng quá độ của module.
Khác với nhiều module thyristor dạng cách ly, PWB130A40 sử dụng cấu trúc non-isolated với đế lắp đặt làm cực Anode chung. Đây vừa là đặc điểm nhận dạng quan trọng, vừa là yếu tố cần lưu ý khi thay thế sản phẩm trong thiết bị hiện hữu. Người mua không nên chỉ căn cứ vào dòng điện và điện áp mà cần kiểm tra cả cấu trúc chân và sơ đồ đấu nối.
PWB130A40 cũng có dải nhiệt độ mối nối hoạt động từ -30°C đến +150°C, cùng trở kháng nhiệt Junction-to-Case tối đa 0.2°C/W theo datasheet. Khi kết hợp với thiết kế tản nhiệt phù hợp, module có thể đáp ứng các yêu cầu vận hành của hệ thống điện công nghiệp trong phạm vi thông số kỹ thuật.
Đối với bộ phận mua hàng, kỹ thuật viên hoặc đơn vị thương mại linh kiện công nghiệp, việc tìm kiếm theo chính xác mã PWB130A40 giúp hạn chế nhầm lẫn với các phiên bản cùng series như PWB130A20 và PWB130A30. Ba phiên bản có cùng nền tảng PWB130A nhưng khác nhau về cấp điện áp VRRM/VDRM; trong đó PWB130A40 thuộc phiên bản 400V.
Thyristor PWB130A40 SanRex 130A 400V là lựa chọn phù hợp cho các hệ thống chỉnh lưu 3 pha điện áp thấp, nguồn DC và nguồn máy hàn cần module thyristor công suất. Sản phẩm nổi bật với dòng IT(AV) 130A, điện áp VDRM/VRRM 400V, dòng xung ITSM đến 3.500A và thiết kế non-isolated với Anode chung.
Khi cần thay thế PWB130A40 trong máy móc hoặc tủ điện, nên đối chiếu đầy đủ mã sản phẩm, điện áp, dòng tải, sơ đồ chân, điều kiện tản nhiệt và kích thước cơ khí trước khi đặt hàng. Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí cho nhu cầu thay thế, sửa chữa hoặc mua số lượng.
