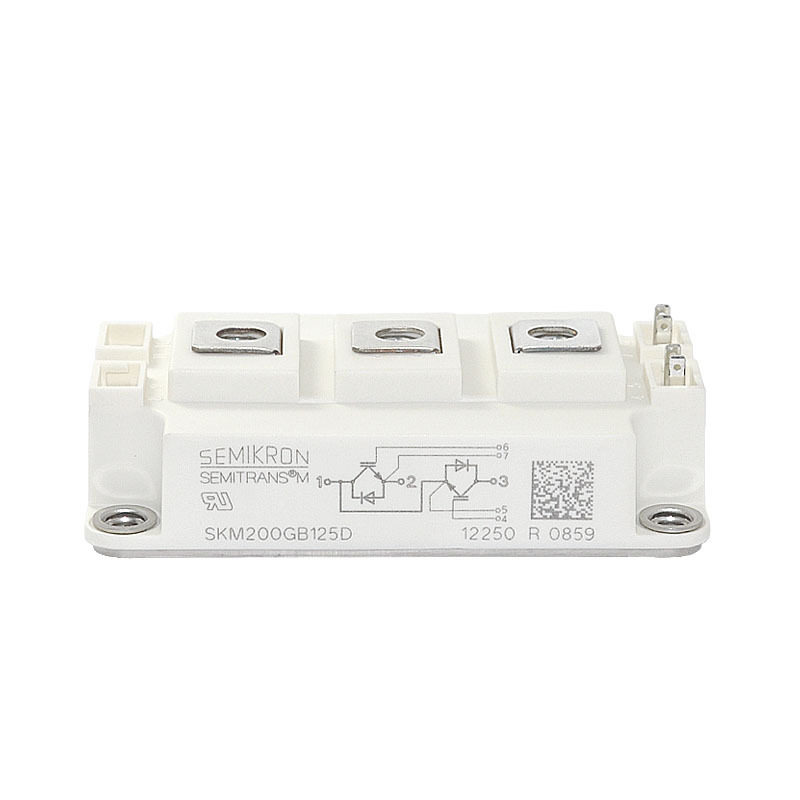

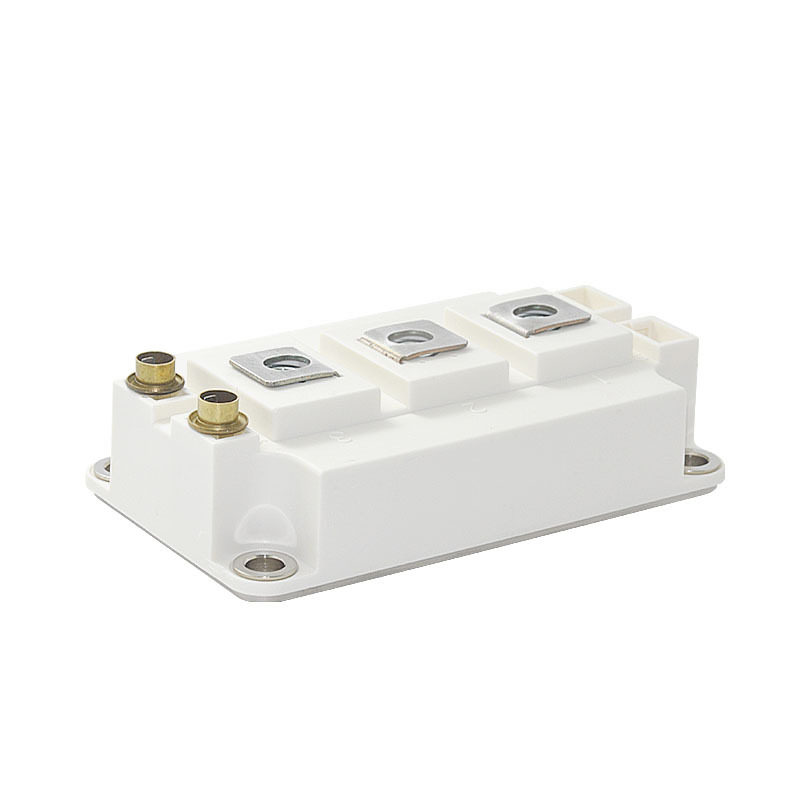

IGBT SKM200GB125D là module IGBT Semikron 200A 1200V dạng half-bridge, thuộc dòng Ultra Fast SEMITRANS 3. Sản phẩm tích hợp diode CAL, đế đồng cách điện DBC, phù hợp cho biến tần, nguồn xung, inverter cộng hưởng, gia nhiệt cảm ứng và máy hàn công suất cao.
IGBT SKM200GB125D là module IGBT công suất cao của SEMIKRON thuộc dòng SEMITRANS 3 Ultra Fast IGBT Modules. Sản phẩm có điện áp chịu đựng collector-emitter 1200 V, dòng collector danh định 200 A tại điều kiện nhiệt độ vỏ TC = 25°C và cấu hình dual half-bridge. Với thiết kế N-channel, cấu trúc low-inductance, diode CAL tích hợp và đế đồng cách điện sử dụng công nghệ Direct Bonded Copper (DBC), SKM200GB125D phù hợp cho các hệ thống điện tử công suất yêu cầu khả năng chuyển mạch nhanh và độ ổn định cao.
SKM200GB125D là module IGBT Semikron được thiết kế cho các ứng dụng chuyển mạch công suất và tần số cao. Theo tài liệu kỹ thuật, module thuộc dòng Ultra Fast IGBT Modules, sử dụng công nghệ IGBT N-channel homogeneous silicon. Cấu hình GB của sản phẩm là dạng dual half-bridge, trong đó hai IGBT được tích hợp trong cùng một module cùng với các diode hồi phục nhanh.
Điểm đáng chú ý của SKM200GB125D là khả năng đáp ứng các ứng dụng có yêu cầu chuyển mạch nhanh. Datasheet đề cập đến thiết kế low-inductance case, thời gian tail current thấp, khả năng chịu ngắn mạch cao với cơ chế tự giới hạn và diode CAL nhanh, mềm. Đây là những đặc điểm quan trọng đối với các bộ biến tần, bộ nghịch lưu cộng hưởng, nguồn chuyển mạch và thiết bị gia nhiệt cảm ứng.

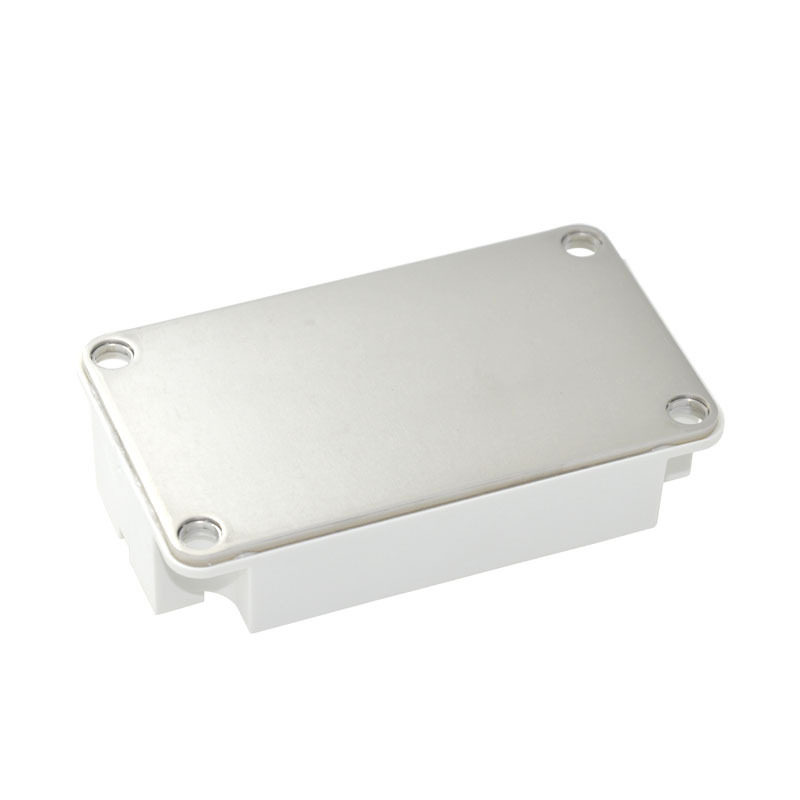

Module sử dụng đế đồng cách điện bằng công nghệ Direct Bonded Copper, đồng thời có khoảng cách creepage lớn 20 mm và clearance 13 mm. Cấu trúc cơ khí dạng SEMITRANS 3 giúp module thuận tiện khi lắp đặt vào bộ tản nhiệt và hệ thống công suất công nghiệp.
| Thông số | Giá trị |
|---|---|
| Model | SKM200GB125D |
| Thương hiệu | SEMIKRON |
| Dòng sản phẩm | SEMITRANS 3 Ultra Fast IGBT Modules |
| Loại linh kiện | IGBT Module |
| Cấu hình | Dual Half-Bridge, GB |
| Công nghệ IGBT | N-channel, homogeneous silicon |
| Điện áp VCES | 1200 V |
| Dòng collector IC | 200 A tại TC = 25°C; 160 A tại TC = 80°C |
| Dòng collector lặp ICRM | 300 A |
| Điện áp gate-emitter VGES | ±20 V |
| Điện áp cách điện Visol | 4000 V AC, 1 phút |
| Dòng RMS của module | 500 A |
| Nhiệt độ mối nối Tvj | -40 đến +150°C |
| Nhiệt độ lưu trữ Tstg | -40 đến +125°C |
| Dòng diode thuận IF | 200 A tại TC = 25°C; 130 A tại TC = 80°C |
| Dòng diode lặp IFRM | 300 A |
| Dòng xung diode IFSM | 1440 A, tp = 10 ms |
| Điện áp ngưỡng VGE(th) | 4,5 V min; 5,5 V typ; 6,5 V max |
| VCE(sat) | 3,3 V typ; 3,85 V max tại Icnom = 150 A, VGE = 15 V |
| Điện trở nhiệt Rth(j-c) | 0,09 K/W mỗi IGBT |
| Điện trở nhiệt Rth(j-c) diode | 0,25 K/W mỗi diode |
| Đế module | Đồng cách điện DBC |
| Ren lắp tản nhiệt | M6 |
Các thông số trên được tổng hợp từ datasheet SKM200GB125D của SEMIKRON. Tài liệu cũng cung cấp các đặc tính chuyển mạch, đặc tính truyền đạt, gate charge, trở kháng nhiệt quá độ và đặc tính diode CAL để phục vụ quá trình thiết kế và kiểm tra mạch công suất.
Tài liệu kỹ thuật SKM200GB125D cung cấp đầy đủ thông số điện, đặc tính IGBT, đặc tính diode, đường cong chuyển mạch, đặc tính nhiệt và bản vẽ cơ khí. Người dùng có thể sử dụng datasheet để kiểm tra thông số trước khi thay thế hoặc thiết kế hệ thống.

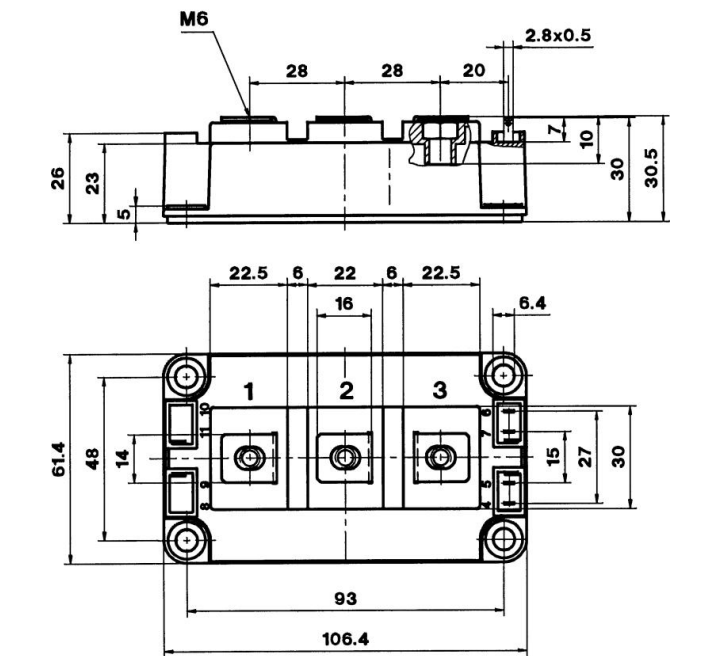

SKM200GB125D sử dụng dạng vỏ Case D56. Bản vẽ trong datasheet thể hiện kích thước tổng thể khoảng 106,4 mm x 61,4 mm x 30,5 mm. Các vị trí lỗ bắt tản nhiệt và đầu nối được bố trí phù hợp cho việc lắp đặt module trên hệ thống tản nhiệt công suất. Các vị trí terminal được đánh số rõ ràng để phục vụ đấu nối theo đúng cấu hình GB của module.

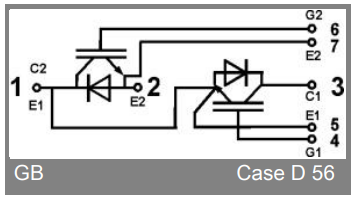

Cấu hình GB của SKM200GB125D là dual half-bridge. Sơ đồ trong datasheet cho thấy hai IGBT được bố trí trong cùng module, đi kèm các diode song song ngược phục vụ quá trình chuyển mạch và dòng hồi tiếp. Các chân gate và emitter được đưa ra riêng để kết nối với mạch điều khiển gate driver.
Khi thay thế module IGBT SKM200GB125D trong biến tần hoặc thiết bị công suất, cần đối chiếu chính xác sơ đồ chân, cực tính, cấu hình module và thông số của mạch điều khiển trước khi cấp nguồn. Không nên chỉ dựa vào hình dạng bên ngoài hoặc dòng điện danh định để thay thế trực tiếp.
Chức năng chính của IGBT SKM200GB125D là đóng cắt dòng điện công suất lớn với tốc độ cao trong các mạch biến đổi điện năng. IGBT kết hợp ưu điểm điều khiển bằng điện áp ở cực gate với khả năng chịu dòng cao của linh kiện bán dẫn công suất, giúp phù hợp với các hệ thống inverter và bộ chuyển đổi công suất.
Với điện áp VCES lên tới 1200 V và dòng collector danh định 200 A ở điều kiện TC = 25°C, module có thể đáp ứng nhiều hệ thống công suất công nghiệp. Khi nhiệt độ vỏ tăng lên 80°C, dòng collector danh định giảm xuống 160 A, do đó thiết kế tản nhiệt và điều kiện làm việc thực tế cần được tính toán phù hợp.
SKM200GB125D sử dụng diode CAL tích hợp với khả năng phục hồi nhanh. Diode này hỗ trợ dòng hồi tiếp trong các mạch nghịch lưu và tải cảm, góp phần đáp ứng yêu cầu chuyển mạch của biến tần, inverter cộng hưởng và các bộ nguồn công suất.
Datasheet cũng cung cấp các đường cong về thời gian đóng cắt, năng lượng turn-on, turn-off, gate charge và trở kháng nhiệt quá độ. Đây là những dữ liệu quan trọng khi kỹ sư lựa chọn gate resistor, thiết kế driver IGBT, tính toán tổn hao chuyển mạch và thiết kế hệ thống làm mát.
Theo datasheet, các ứng dụng điển hình của dòng sản phẩm bao gồm switched mode power supplies ở tần số trên 20 kHz, resonant inverters tới 100 kHz, induction heating và electronic welders ở tần số trên 20 kHz.
Ưu điểm đầu tiên của SKM200GB125D là cấu hình dual half-bridge được tích hợp sẵn trong một module, giúp giảm số lượng linh kiện rời và thuận tiện khi thiết kế các tầng nghịch lưu. Với điện áp 1200 V và dòng danh định 200 A tại điều kiện TC = 25°C, sản phẩm phù hợp với nhóm ứng dụng công suất tương đối lớn.
Thiết kế Ultra Fast là một điểm đáng chú ý khác. Module được tối ưu cho các ứng dụng chuyển mạch nhanh, trong khi diode CAL đi kèm được thiết kế theo hướng nhanh và mềm. Điều này đặc biệt hữu ích trong các mạch inverter, nguồn xung, bộ biến đổi cộng hưởng và gia nhiệt cảm ứng.
Đế đồng cách điện sử dụng công nghệ Direct Bonded Copper giúp kết hợp khả năng dẫn nhiệt với cách điện của module. Ngoài ra, thiết kế low-inductance case hỗ trợ giảm ảnh hưởng của điện cảm ký sinh trong mạch công suất. Datasheet cũng nêu khả năng chịu ngắn mạch cao và cơ chế tự giới hạn ở mức khoảng 6 lần dòng danh định.
Về cơ khí, module có khoảng cách clearance 13 mm và creepage 20 mm, đồng thời sử dụng kết nối bắt vít phù hợp cho hệ thống công suất công nghiệp. Đây là những yếu tố giúp SKM200GB125D thuận tiện khi tích hợp vào cụm tản nhiệt và thiết bị công nghiệp.
So với việc sử dụng nhiều linh kiện bán dẫn rời, module IGBT dạng tích hợp giúp đơn giản hóa bố trí mạch công suất và quá trình bảo trì. Tuy nhiên, khi lựa chọn linh kiện thay thế, cần đối chiếu đầy đủ điện áp, dòng điện, cấu hình chân, đặc tính chuyển mạch, điều kiện nhiệt và kích thước cơ khí thay vì chỉ so sánh dòng định mức.
IGBT SKM200GB125D là lựa chọn phù hợp cho các hệ thống điện tử công suất cần module IGBT 1200 V, dòng lớn và khả năng chuyển mạch nhanh. Sản phẩm có cấu hình dual half-bridge, diode CAL tích hợp, đế đồng cách điện DBC và được thiết kế cho các ứng dụng như biến tần, nguồn xung, inverter cộng hưởng, gia nhiệt cảm ứng và máy hàn điện tử.
