Module IGBT 300A 600V CM300DY-12E là module Dual IGBT dạng half-bridge, tích hợp diode free-wheel hồi phục siêu nhanh 150ns. Sản phẩm phù hợp cho điều khiển động cơ AC, motion/servo, UPS, máy hàn và nguồn laser, đáp ứng nhu cầu thay thế linh kiện công suất trong các hệ thống công nghiệp.

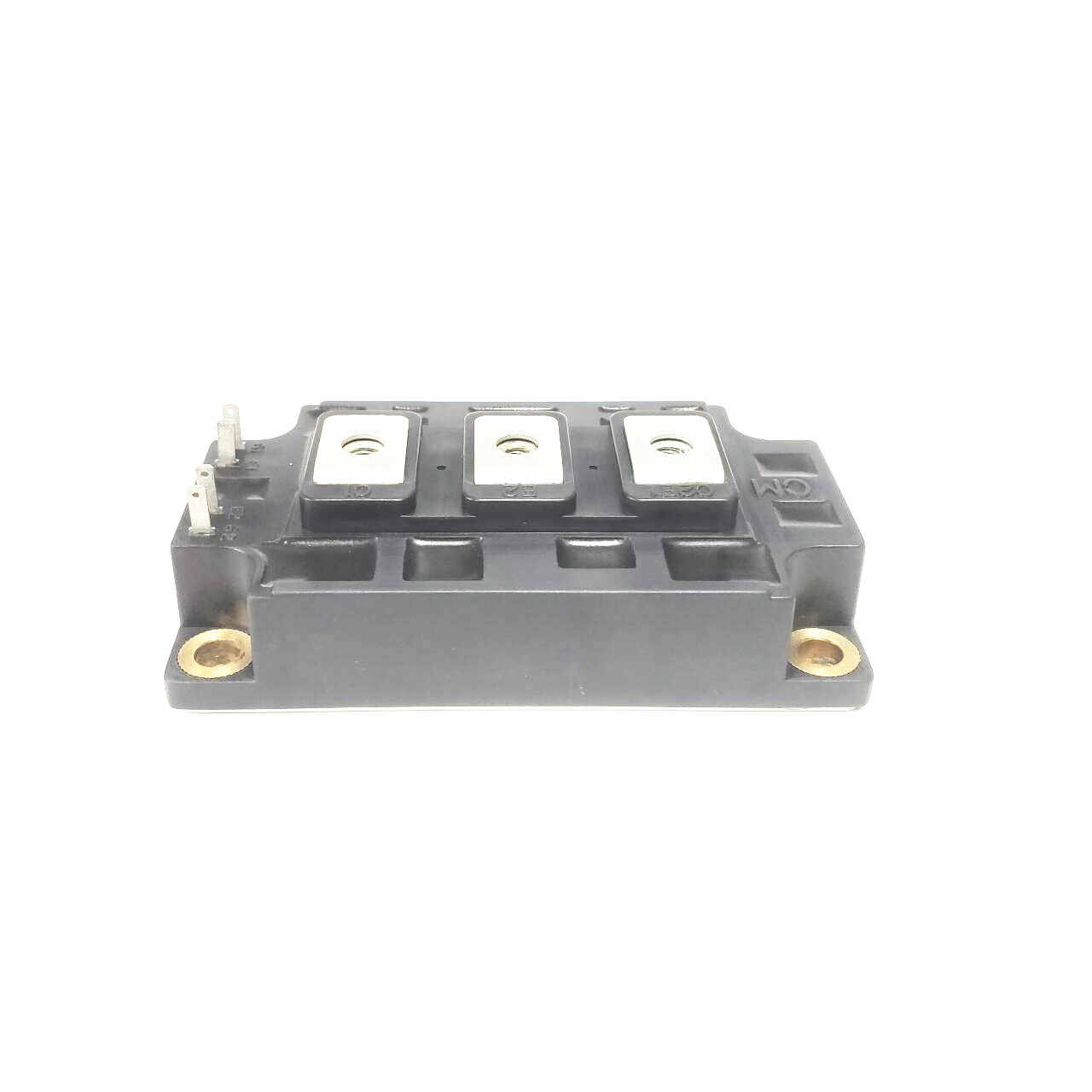

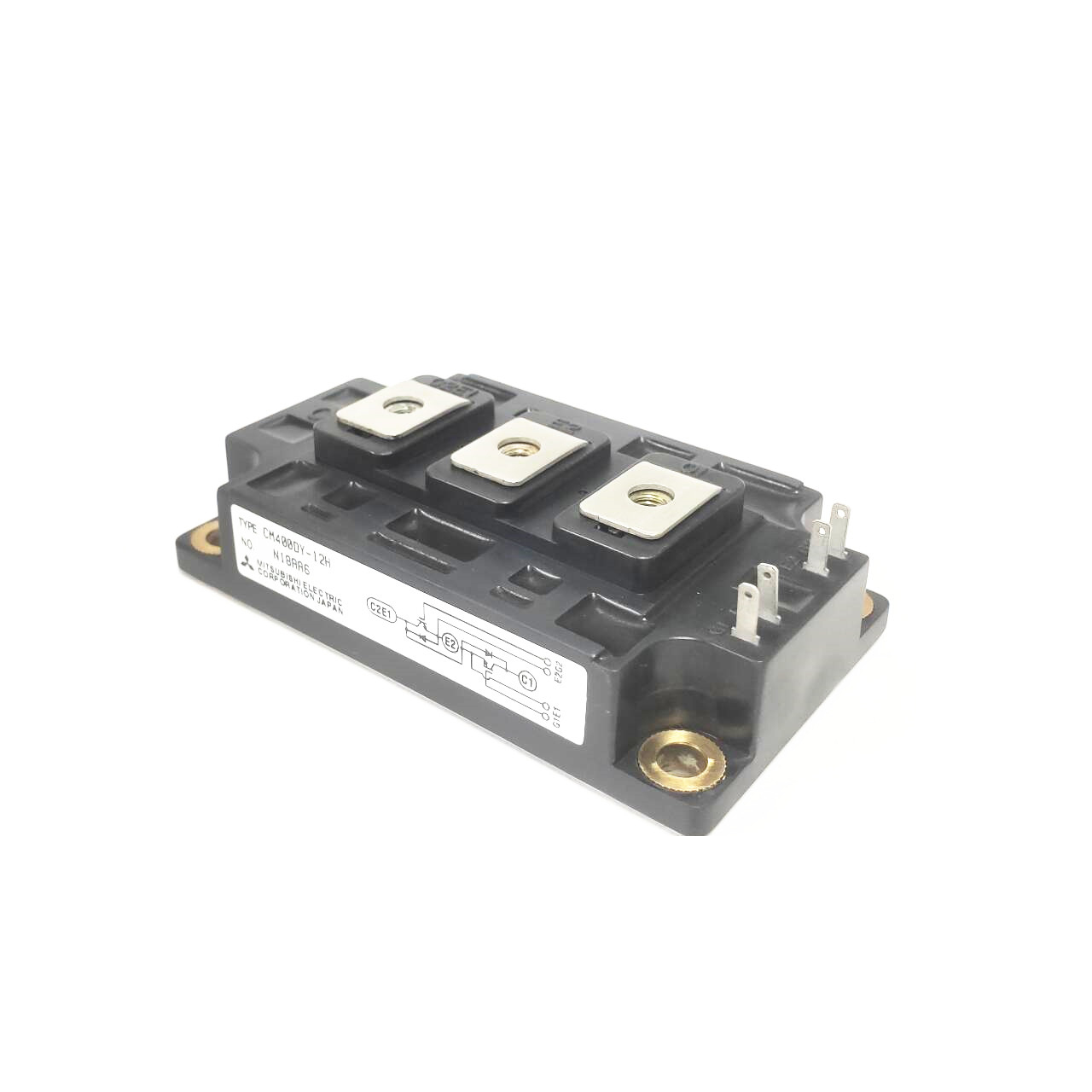

CM300DY-12E là module IGBT 300A 600V thuộc dòng E-Series của Powerex, được thiết kế cho các ứng dụng chuyển mạch công suất và điều khiển điện năng. Module sử dụng cấu hình Dual IGBT dạng half-bridge, trong đó mỗi IGBT được tích hợp diode free-wheel hồi phục siêu nhanh. Với dòng collector định mức 300A, điện áp collector-emitter tối đa 600V và khả năng hoạt động ở tần số cao, CM300DY-12E phù hợp cho điều khiển động cơ AC, motion/servo, UPS, nguồn máy hàn và nguồn laser.
Powerex CM300DY-12E là module Dual IGBTMOD E-Series có định mức 300 Amperes/600 Volts. Theo tài liệu kỹ thuật, module được thiết kế phục vụ các ứng dụng chuyển mạch và gồm hai transistor IGBT được cấu hình theo dạng half-bridge. Mỗi transistor đi kèm một diode free-wheel hồi phục siêu nhanh được mắc ngược, giúp module phù hợp với các mạch công suất có yêu cầu chuyển mạch nhanh.
Một đặc điểm đáng chú ý của CM300DY-12E là các linh kiện được cách ly với đế tản nhiệt. Cấu trúc này giúp đơn giản hóa việc lắp ráp hệ thống và hỗ trợ giải pháp quản lý nhiệt khi module được sử dụng cùng bộ tản nhiệt phù hợp.
Datasheet cũng nhấn mạnh các đặc điểm như công suất điều khiển thấp, điện áp VCE(sat) thấp, diode free-wheel hồi phục siêu nhanh khoảng 150ns và khả năng hoạt động ở tần số cao 15–20kHz. Đây là những yếu tố quan trọng đối với các hệ thống điều khiển động cơ và biến đổi điện năng cần chuyển mạch IGBT với hiệu suất và tốc độ đáp ứng phù hợp.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Powerex |
| Mã sản phẩm | CM300DY-12E |
| Dòng sản phẩm | Dual IGBTMOD E-Series Module |
| Cấu hình | Dual IGBT, Half-Bridge |
| Dòng Collector IC | 300 A |
| Dòng Collector cực đại ICM | 600 A |
| Điện áp Collector-Emitter VCES | 600 V |
| Điện áp Gate-Emitter VGES | ±20 V |
| Nhiệt độ Junction Tj | -40 đến 150 °C |
| Nhiệt độ lưu trữ Tstg | -40 đến 125 °C |
| Công suất tiêu tán Pd | 1100 W |
| Điện áp cách ly | 2500 VRMS |
| Khối lượng điển hình | 400 g |
| Mô-men siết vít terminal M6 | 26 in-lb |
| Mô-men siết vít M6 mounting | 26 in-lb |
| Điện áp VGE(th) | Min. 3,5 V; Typ. 5,0 V; Max. 6,5 V |
| VCE(sat) | Typ. 2,7 V; Max. 3,5 V tại IC = 300 A, VGE = 15 V |
| Tổng điện tích Gate QG | Typ. 1500 nC |
| Dòng rò Collector-Emitter ICES | Max. 1,0 mA |
| Dòng rò Gate IGES | Max. 0,5 µA |
| Điện áp Forward Diode VFM | Max. 2,5 V tại IF = 300 A |
| Điện dung Input Cies | Max. 60 nF |
| Điện dung Output Coes | Max. 18 nF |
| Điện dung Reverse Cres | Max. 12 nF |
| Turn-on Delay Time td(on) | 400 ns |
| Turn-off Delay Time td(off) | 700 ns |
| Fall Time tf | 800 ns |
| Diode Reverse Recovery Time trr | 200 ns |
| Diode Reverse Recovery Charge Qrr | Typ. 4,0 µC |
| Thermal Resistance Junction-Case, IGBT | 0,11 °C/W |
| Thermal Resistance Junction-Case, Diode | 0,24 °C/W |
| Contact Thermal Resistance, Half Module | 0,09 °C/W |
Các thông số trên được tổng hợp từ datasheet Powerex CM300DY-12E. Các giá trị điện và nhiệt được xác định theo điều kiện thử nghiệm cụ thể trong tài liệu kỹ thuật; khi thiết kế hoặc thay thế trong hệ thống thực tế cần đối chiếu đầy đủ điều kiện làm việc của thiết bị.
Chức năng chính của CM300DY-12E là thực hiện đóng cắt dòng điện công suất lớn bằng công nghệ IGBT. Hai IGBT được bố trí trong cùng module theo cấu hình half-bridge, giúp giảm số lượng linh kiện rời và thuận tiện khi tích hợp vào tầng công suất.
Mỗi IGBT được kết hợp với một diode free-wheel hồi phục siêu nhanh. Datasheet công bố thời gian reverse recovery điển hình của diode là 200ns và đặc tính free-wheel diode được thiết kế cho các ứng dụng chuyển mạch công suất. Đây là thành phần quan trọng trong các mạch có tải cảm như động cơ, cuộn dây và các tầng nghịch lưu.
CM300DY-12E cũng có mức công suất điều khiển thấp và VCE(sat) thấp theo đặc điểm sản phẩm. Khả năng hoạt động ở tần số cao 15–20kHz giúp module phù hợp với nhiều hệ thống điều khiển công suất cần tần số chuyển mạch tương đối cao.
Về quản lý nhiệt, module có đế được cách ly và datasheet cung cấp các giá trị điện trở nhiệt Junction-to-Case riêng cho IGBT và diode. Điều này giúp kỹ sư có cơ sở tính toán nhiệt và lựa chọn phương án tản nhiệt phù hợp với điều kiện tải thực tế.
Điểm nổi bật đầu tiên của CM300DY-12E là cấu hình Dual IGBT 300A/600V được tích hợp trong một module duy nhất. Thay vì sử dụng nhiều linh kiện rời, cấu trúc module giúp đơn giản hóa thiết kế tầng công suất và thuận tiện hơn trong quá trình lắp đặt.
Ưu điểm tiếp theo là diode free-wheel hồi phục nhanh được tích hợp cùng module. Datasheet nêu đặc tính diode hồi phục siêu nhanh khoảng 150ns trong phần tính năng, giúp CM300DY-12E hướng tới các ứng dụng chuyển mạch tần số cao.
Module cũng có đế cách ly với hệ thống tản nhiệt, hỗ trợ thiết kế cơ khí và giải pháp quản lý nhiệt. Với dòng collector định mức 300A, sản phẩm phù hợp với những hệ thống yêu cầu khả năng đóng cắt công suất lớn.
So với việc lựa chọn một module IGBT khác chỉ dựa trên thông số dòng điện và điện áp, CM300DY-12E cần được đánh giá đồng thời về cấu hình half-bridge, đặc tính diode, điện áp VCE(sat), thời gian chuyển mạch, điện trở nhiệt, kích thước cơ khí và kiểu terminal. Khi thay thế trong thiết bị hiện hữu, việc đối chiếu toàn bộ các thông số này sẽ giúp hạn chế rủi ro chọn sai module.
Do datasheet được cung cấp không đưa ra bảng so sánh trực tiếp với các thương hiệu khác, không nên kết luận CM300DY-12E vượt trội tuyệt đối so với từng sản phẩm cụ thể. Ưu điểm của sản phẩm nên được đánh giá dựa trên yêu cầu thực tế của mạch và khả năng tương thích với module đang sử dụng.
Powerex CM300DY-12E là module IGBT công suất 300A 600V dạng Dual IGBT half-bridge, tích hợp diode free-wheel hồi phục nhanh và được thiết kế cho các ứng dụng chuyển mạch công suất. Sản phẩm phù hợp với hệ thống điều khiển động cơ AC, motion/servo, UPS, máy hàn, nguồn laser và nhiều thiết bị công nghiệp khác.
Khi cần thay thế CM300DY-12E, kỹ thuật viên và bộ phận vật tư nên đối chiếu chính xác mã sản phẩm, điện áp VCES, dòng IC, cấu hình chân, kích thước module, yêu cầu tản nhiệt và đặc tính chuyển mạch trước khi đặt hàng.
