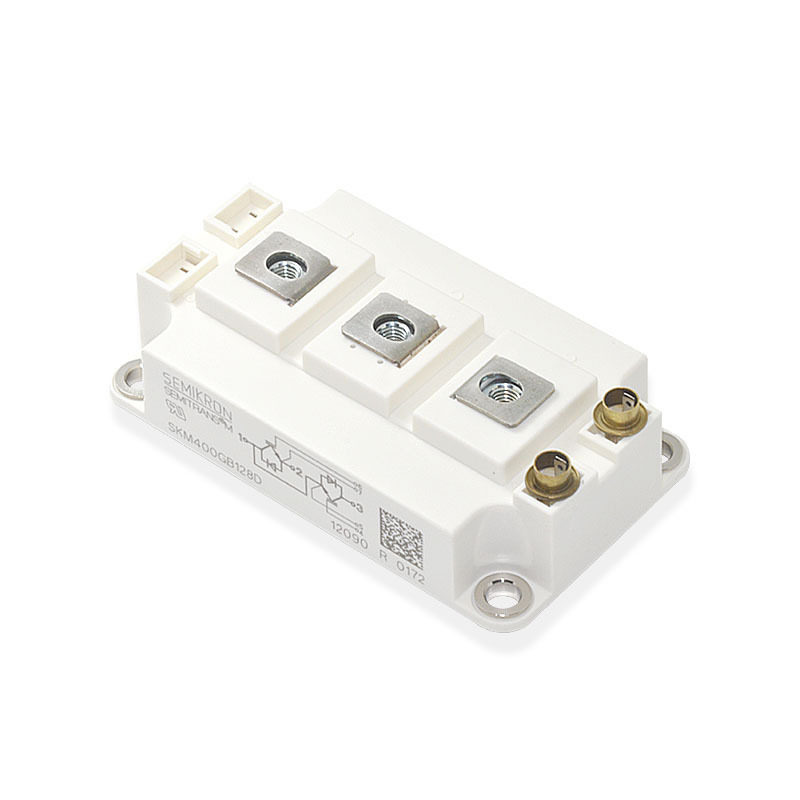

IGBT SKM300GB124D là module IGBT Semikron 1200V, phù hợp các hệ thống công suất lớn như biến tần, truyền động AC và UPS. Thiết kế Low Loss IGBT kết hợp diode CAL giúp giảm tổn hao chuyển mạch, tăng độ ổn định khi vận hành. Sản phẩm phù hợp cho kỹ thuật viên bảo trì, sửa chữa và doanh nghiệp cần thay thế module IGBT công nghiệp.

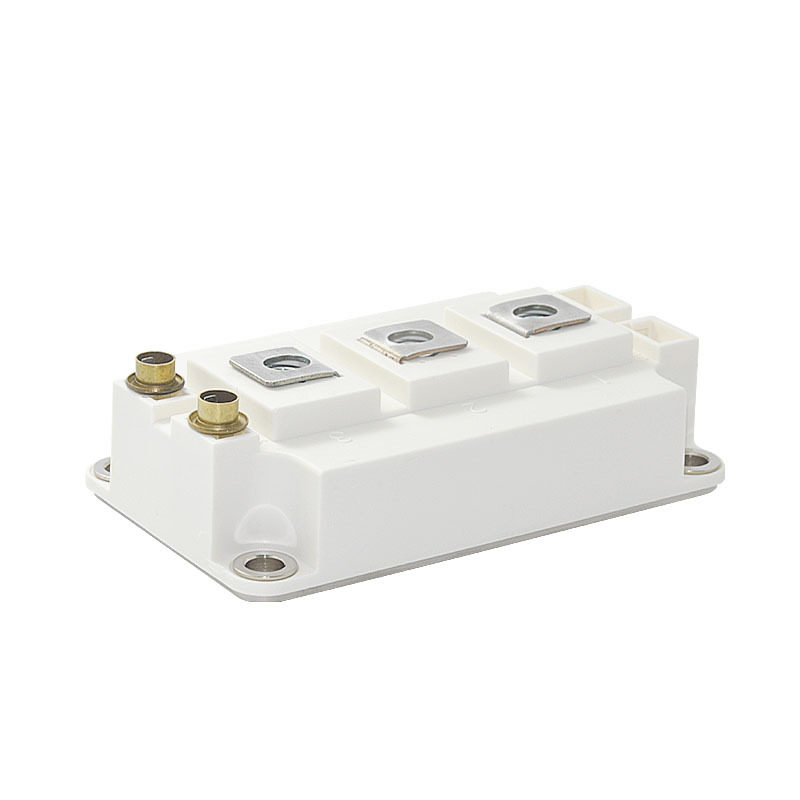

IGBT SKM300GB124D là module IGBT công suất thuộc dòng SEMITRANS 3 Low Loss IGBT Modules của SEMIKRON, được thiết kế cho các hệ thống điện công suất và truyền động công nghiệp. Sản phẩm có điện áp VCES tối đa 1200V, dòng collector định mức lên tới 300A tại điều kiện nhiệt độ vỏ quy định, kết hợp cấu trúc IGBT NPT và diode CAL. Đây là lựa chọn phù hợp cho các ứng dụng biến tần, truyền động AC, UPS và các hệ thống đóng cắt công suất cao.
SKM300GB124D thuộc dòng module IGBT SEMITRANS 3 của SEMIKRON. Datasheet xác định đây là module Low Loss IGBT với cấu trúc IGBT NPT đồng nhất, điều khiển bằng điện áp. Thiết kế hướng tới khả năng đóng cắt hiệu quả, giảm tổn hao và đáp ứng các yêu cầu của hệ thống điện công nghiệp.
Một trong những đặc điểm đáng chú ý của module là cấu trúc low-inductance case cùng khả năng chịu ngắn mạch cao. Datasheet cũng nêu khả năng tự giới hạn dòng ngắn mạch ở mức khoảng 6 lần dòng danh định ICnom. Thiết kế này giúp module phù hợp với các mạch công suất yêu cầu khả năng đóng cắt nhanh và làm việc ổn định.
Phần diode ngược sử dụng CAL diode với đặc tính đóng cắt nhanh và mềm. Bên cạnh đó, module sử dụng công nghệ Direct Copper Bonding (DBC), có khoảng cách cách điện lớn với creepage 12 mm và clearance 20 mm theo tài liệu kỹ thuật.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | SKM300GB124D |
| Thương hiệu | SEMIKRON |
| Dòng sản phẩm | SEMITRANS 3 |
| Loại sản phẩm | Low Loss IGBT Module |
| Cấu trúc IGBT | NPT - Non-punch-through IGBT |
| Điện áp Collector-Emitter VCES | 1200 V |
| Dòng Collector IC | 380 A tại TC = 25°C; 300 A tại TC = 65°C |
| Dòng Collector cực đại ICRM | 400 A, tp = 1 ms |
| Điện áp Gate-Emitter VGES | ±20 V |
| Nhiệt độ vận hành | -40 đến +150°C; giới hạn lưu trữ đến 125°C theo điều kiện datasheet |
| Điện áp cách ly | 2500 V AC, 1 phút |
| Dòng diode thuận | 260 A tại TC = 25°C; 180 A tại TC = 80°C |
| Dòng diode phục hồi cực đại IFRM | 400 A |
| Dòng diode xung IFSM | 2200 A |
| Điện áp ngưỡng Gate VGE(th) | 4,5 V typ. tại điều kiện thử nghiệm của datasheet |
| Điện áp bão hòa VCE(sat) | Khoảng 2,1 V typ. tại IC = 200 A, VGE = 15 V, TJ = 25°C |
| Điện trở nhiệt Rth(j-c) | 0,075 K/W đối với IGBT |
| Điện trở nhiệt Rth(c-d) | 0,18 K/W đối với diode |
| Điện trở nhiệt Rth(c-s) | 0,038 K/W đối với module |
| Vỏ module | Case D 56 |
| Khối lượng | Khoảng 325 g |
| Đầu nối | Terminal M6 |
Tài liệu kỹ thuật của SKM300GB124D cung cấp các thông số điện, đặc tính đóng cắt, đặc tính nhiệt, đường cong trở kháng nhiệt quá độ, đặc tính diode CAL, sơ đồ chân và bản vẽ kích thước. Đây là tài liệu cần tham khảo khi lựa chọn module thay thế hoặc thiết kế mạch điều khiển IGBT.

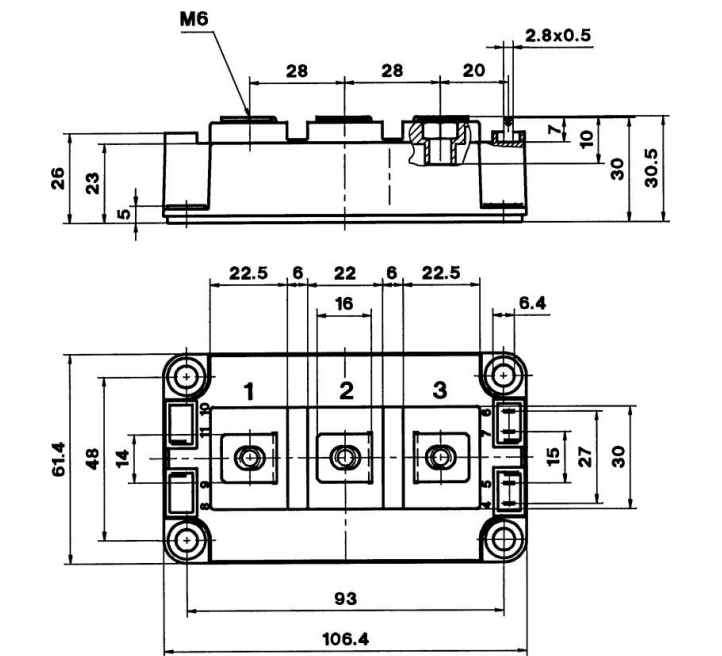

SKM300GB124D sử dụng dạng vỏ Case D 56. Bản vẽ cơ khí trong datasheet thể hiện kích thước tổng thể, vị trí lỗ lắp, vị trí các đầu cực và kích thước giữa các cực công suất. Kích thước mặt bằng thể hiện chiều dài khoảng 106,4 mm và chiều rộng khoảng 61,4 mm; chiều cao tổng thể khoảng 30,5 mm theo bản vẽ.

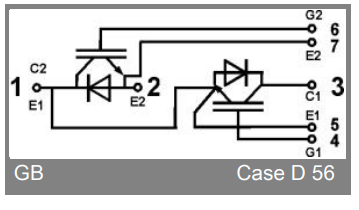

SKM300GB124D sử dụng cấu trúc module IGBT kép, trong đó các phần tử công suất và diode ngược được tích hợp trong cùng một vỏ. Sơ đồ chân trên datasheet cho thấy các đầu nối công suất và chân điều khiển Gate/Emitter được bố trí riêng, giúp kết nối module với mạch driver và mạch công suất.
Khi thay thế module IGBT, cần kiểm tra chính xác vị trí C1, E1, C2, E2 và các chân Gate/Emitter theo sơ đồ của nhà sản xuất. Không nên chỉ dựa vào hình dạng cơ khí hoặc vị trí terminal của một module khác để đấu nối thay thế.
Chức năng chính của IGBT SKM300GB124D là thực hiện đóng cắt dòng điện công suất lớn trong các bộ biến đổi điện tử công suất. IGBT được điều khiển thông qua điện áp Gate-Emitter, cho phép mạch driver kiểm soát trạng thái đóng và ngắt của phần tử công suất.
Với điện áp VCES 1200 V và dòng collector lớn, module có thể được sử dụng trong các tầng công suất yêu cầu khả năng đóng cắt cao. Datasheet cung cấp các đường cong đặc tính đầu ra, đặc tính truyền đạt, đặc tính điện tích Gate và thời gian đóng cắt để kỹ sư lựa chọn điện trở Gate cũng như đánh giá tổn hao khi thiết kế.
Module còn tích hợp diode ngược CAL. Diode này hỗ trợ đường dẫn dòng trong các trạng thái chuyển mạch thích hợp của mạch công suất, đặc biệt quan trọng trong các bộ nghịch lưu và truyền động AC. Đặc tính phục hồi ngược của diode được thể hiện trong các đồ thị kỹ thuật của datasheet.
Một điểm đáng chú ý khác là khả năng chịu ngắn mạch cao. Datasheet nêu khả năng tự giới hạn dòng ngắn mạch đến khoảng 6 lần ICnom. Đây là đặc tính hữu ích đối với các hệ thống công nghiệp cần khả năng chịu sự cố trong thời gian ngắn, tuy nhiên việc bảo vệ IGBT vẫn phải được thiết kế phù hợp với toàn bộ hệ thống.
Datasheet của SEMIKRON xác định trực tiếp các ứng dụng điển hình của SKM300GB124D gồm switching, AC inverter drives và UPS. Đây là cơ sở để lựa chọn sản phẩm cho các hệ thống công nghiệp tương ứng.
SKM300GB124D nổi bật trước hết ở cấu trúc Low Loss IGBT, giúp hướng tới tổn hao thấp trong quá trình vận hành và chuyển mạch. So với các module IGBT công suất thông thường, thiết kế này phù hợp hơn với những hệ thống yêu cầu cân bằng giữa khả năng chịu dòng, điện áp và hiệu suất chuyển đổi.
Module sử dụng công nghệ NPT với cấu trúc silicon đồng nhất, kết hợp vỏ có độ cảm kháng thấp. Đây là yếu tố quan trọng trong mạch đóng cắt công suất, nơi cảm kháng ký sinh có thể ảnh hưởng đến điện áp quá độ và hiệu suất chuyển mạch.
Diode CAL đi kèm có đặc tính đóng cắt nhanh và mềm. Việc tích hợp diode trong cùng module giúp đơn giản hóa bố trí phần tử công suất và phù hợp với cấu trúc của các bộ nghịch lưu, biến tần và truyền động AC.
Về cơ khí, Case D56 có các terminal công suất dạng bắt vít M6 và thiết kế phục vụ việc lắp đặt trên bộ tản nhiệt. Datasheet cũng cung cấp đầy đủ bản vẽ kích thước và thông tin điện trở nhiệt, giúp kỹ thuật viên thuận tiện hơn trong quá trình thiết kế, thay thế và bảo trì.
Khi lựa chọn sản phẩm thay thế, không nên chỉ so sánh dòng điện và điện áp. Cần kiểm tra đồng thời cấu hình mạch, sơ đồ chân, kích thước cơ khí, điện trở nhiệt, đặc tính VCE(sat), thông số diode, thời gian đóng cắt và yêu cầu của mạch driver. Việc lựa chọn đúng module tương đương giúp hạn chế nguy cơ sai chân hoặc quá nhiệt trong quá trình vận hành.
IGBT SKM300GB124D 1200V 300A Semikron là module IGBT công suất dành cho các ứng dụng công nghiệp như biến tần, truyền động AC và UPS. Với thiết kế Low Loss IGBT, cấu trúc NPT, diode CAL và khả năng chịu dòng lớn, sản phẩm phù hợp cho cả thiết kế hệ thống công suất và nhu cầu thay thế module trong thiết bị đang vận hành.
Nếu doanh nghiệp đang cần tìm IGBT 1200V 300A, module IGBT Semikron hoặc module thay thế cho biến tần và hệ thống công suất, SKM300GB124D là mã cần được đối chiếu đầu tiên theo sơ đồ chân, thông số điện và kích thước cơ khí.
Liên hệ ngay để nhận báo giá tốt nhất và được tư vấn kỹ thuật miễn phí.
