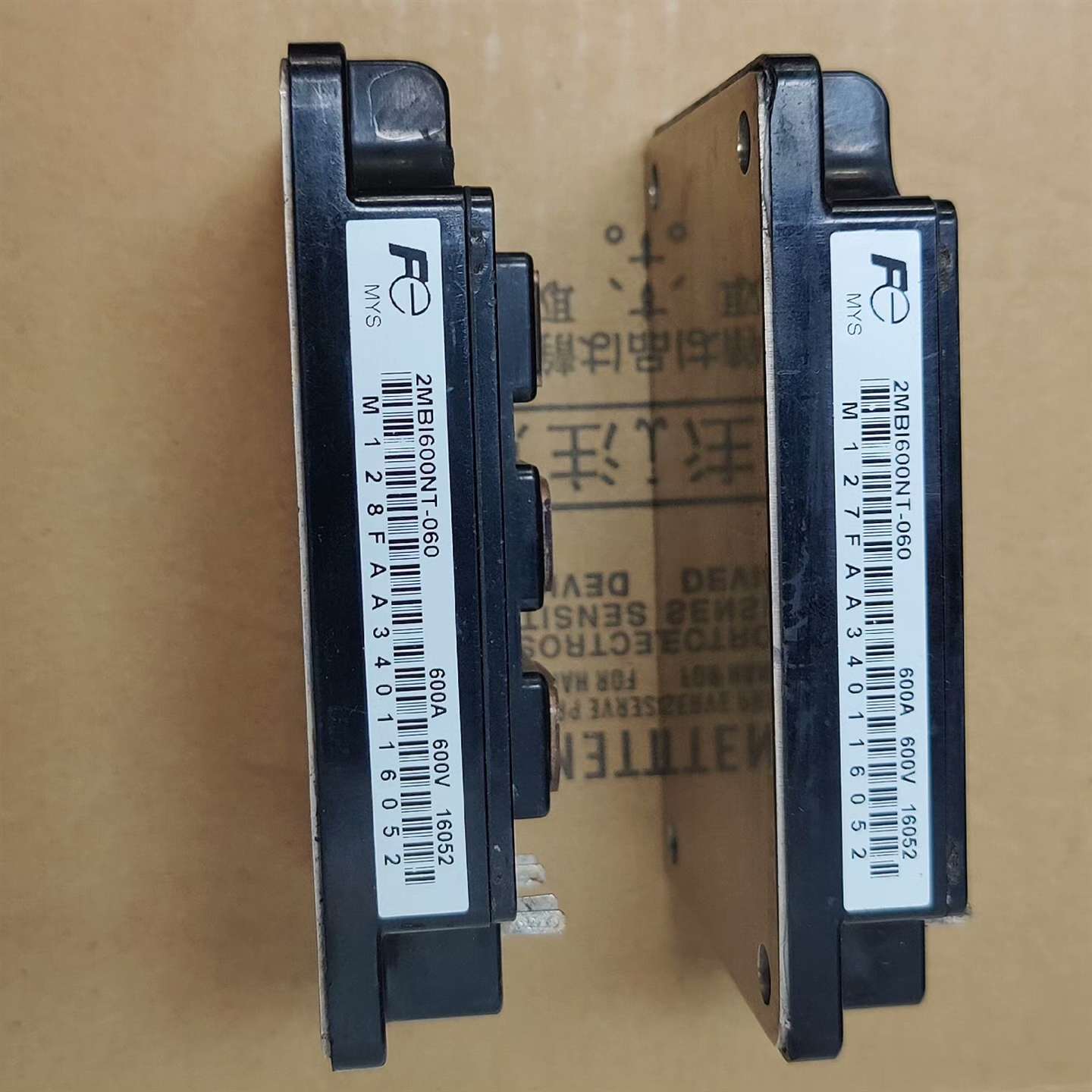

IGBT 600A 600V Fuji Electric 2MBI600NT-060 là module công suất 2-Pack dùng cho biến tần, điều khiển động cơ AC/DC và UPS. Sản phẩm nổi bật với dòng định mức 600A, điện áp 600V, điện áp bão hòa thấp, tổn hao thấp và khả năng giới hạn quá dòng, phù hợp cho các hệ thống công suất lớn và nhu cầu thay thế linh kiện công nghiệp.
IGBT 600A 600V 2MBI600NT-060 là module IGBT công suất cao của Fuji Electric, thuộc dòng IGBT N series và được thiết kế cho các ứng dụng đóng cắt công suất lớn. Với điện áp Collector-Emitter tối đa 600V, dòng Collector liên tục 600A và dòng xung 1ms lên đến 1200A, sản phẩm phù hợp cho các hệ thống biến tần, điều khiển động cơ AC/DC, bộ nguồn UPS và nhiều thiết bị công nghiệp yêu cầu khả năng đóng cắt dòng điện lớn. Module có điện áp bão hòa thấp, tổn hao công suất thấp, cảm kháng ký sinh nội bộ được giảm thiểu và tích hợp chức năng giới hạn quá dòng khoảng 3 lần dòng định mức.
2MBI600NT-060 là module IGBT 600A 600V do Fuji Electric phát triển cho các ứng dụng điện tử công suất và điều khiển công suất lớn. Tài liệu kỹ thuật của sản phẩm xác định đây là IGBT module thuộc N series, với cấu trúc 2-Pack và hai nhánh IGBT được tích hợp trong cùng module.
Điểm đáng chú ý của 2MBI600NT-060 là khả năng đáp ứng các hệ thống cần dòng điện lớn trong quá trình đóng cắt. Module có dòng Collector liên tục 600A, dòng Collector xung 1ms 1200A và dòng Collector âm liên tục 600A. Điện áp Gate-Emitter cho phép đạt ±20V, trong khi điện áp cách ly AC trong 1 phút là 2500V. Đây là những thông số quan trọng khi kỹ thuật viên lựa chọn module IGBT cho biến tần, bộ điều khiển động cơ hoặc hệ thống điện tử công suất.
Thiết kế của module tập trung vào việc giảm tổn hao và cải thiện đặc tính chuyển mạch. Tài liệu nêu rõ các đặc điểm gồm Square RBSOA, điện áp bão hòa thấp, giảm tổng tổn hao công suất, cải thiện đặc tính FWD, giảm cảm kháng ký sinh nội bộ và chức năng giới hạn quá dòng. Những đặc điểm này giúp 2MBI600NT-060 phù hợp với các thiết bị công nghiệp có yêu cầu cao về công suất đóng cắt.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | Fuji Electric |
| Mã sản phẩm | 2MBI600NT-060 |
| Loại sản phẩm | IGBT Module - N Series |
| Cấu hình | 2-Pack IGBT |
| Điện áp Collector-Emitter VCES | 600 V |
| Điện áp Gate-Emitter VGES | ±20 V |
| Dòng Collector liên tục IC | 600 A |
| Dòng Collector xung 1ms IC(PULSE) | 1200 A |
| Dòng Collector âm liên tục -IC | 600 A |
| Dòng Collector âm xung 1ms -IC(PULSE) | 1200 A |
| Công suất tiêu tán tối đa PC | 2100 W |
| Nhiệt độ mối nối Tj | +150 °C |
| Nhiệt độ bảo quản Tstg | -40 đến +125 °C |
| Điện áp cách ly Vis | 2500 V AC trong 1 phút |
| Dòng Collector khi VGE = 0V, VCE = 600V | Tối đa 4.0 mA |
| Dòng rò Gate-Emitter | Tối đa 60 µA |
| Điện áp ngưỡng Gate-Emitter | 4.5 đến 7.5 V |
| Điện áp bão hòa Collector-Emitter VCE(sat) | Tối đa 2.9 V |
| Điện dung đầu vào Cies | 39600 pF |
| Điện dung đầu ra Coes | 8800 pF |
| Điện dung truyền ngược Cres | 2670 pF |
| Thời gian bật ton | 0.6 đến 1.2 µs |
| Thời gian tăng tr | 0.2 đến 0.6 µs |
| Thời gian tắt toff | 0.6 đến 1.0 µs |
| Thời gian giảm tf | 0.2 đến 0.35 µs |
| Điện áp thuận diode VF | Tối đa 3.1 V |
| Thời gian phục hồi ngược diode trr | 300 ns |
| Điện trở nhiệt IGBT Rth(j-c) | 0.06 °C/W |
| Điện trở nhiệt diode Rth(j-c) | 0.15 °C/W |
| Điện trở nhiệt Rth(c-f) | 0.0167 °C/W với keo tản nhiệt |
| Mô-men siết chân đế | 3.5 Nm |
| Mô-men siết đầu cực | 4.5 Nm |
Người dùng có thể sử dụng tài liệu kỹ thuật của Fuji Electric để kiểm tra đầy đủ thông số điện, đặc tính chuyển mạch, đặc tính nhiệt, đồ thị RBSOA, đặc tính diode và sơ đồ tương đương của module 2MBI600NT-060.

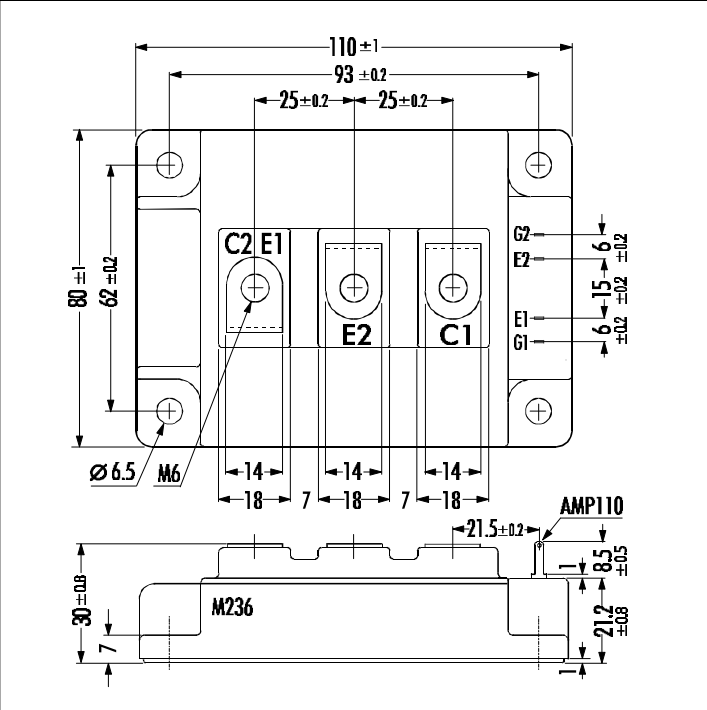

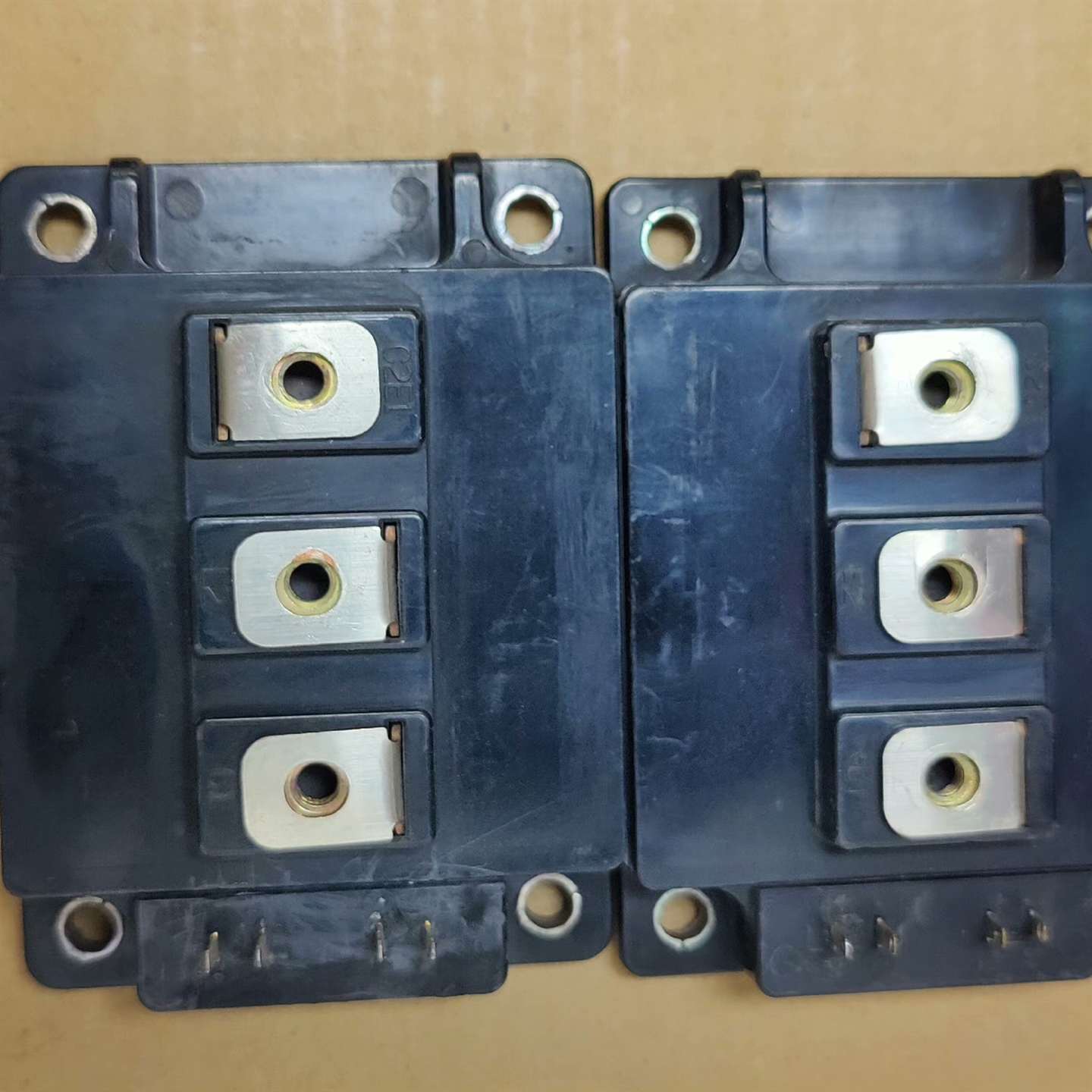

Module 2MBI600NT-060 có kết cấu 2-Pack với các đầu cực C1, C2/E1, E2 và các chân Gate-Emitter tương ứng. Bản vẽ trong tài liệu kỹ thuật thể hiện kích thước tổng thể, vị trí lỗ bắt vít và khoảng cách giữa các đầu cực. Khi thay thế trong thiết bị đang vận hành, cần đối chiếu kích thước cơ khí và vị trí terminal thực tế trước khi lắp đặt.

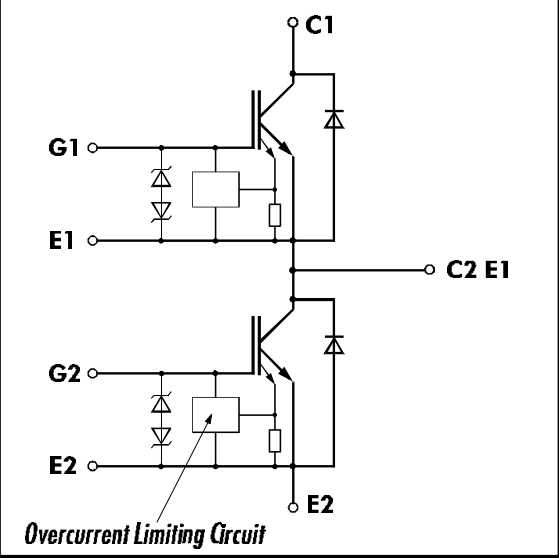

Sơ đồ tương đương trong tài liệu cho thấy module 2MBI600NT-060 gồm hai nhánh IGBT tích hợp, với các đầu Gate và Emitter điều khiển riêng, đồng thời có mạch giới hạn quá dòng. Cấu trúc này cho phép module được sử dụng trong các tầng công suất cần điều khiển đóng cắt hai nhánh trong cùng một module.
Khi đưa sản phẩm vào hệ thống thực tế, kỹ thuật viên cần đối chiếu đúng ký hiệu C1, C2/E1, E2, G1 và G2 trên module với sơ đồ mạch của thiết bị. Việc đấu nối Gate-Emitter và các đầu công suất phải tuân thủ thiết kế của nhà sản xuất thiết bị, đặc biệt đối với biến tần và bộ điều khiển động cơ công suất lớn.
2MBI600NT-060 được thiết kế cho nhiệm vụ đóng cắt công suất cao. Một trong những đặc điểm quan trọng là Square RBSOA, cho phép module làm việc trong vùng an toàn khi thực hiện các quá trình chuyển mạch theo điều kiện được quy định trong tài liệu kỹ thuật.
Module có điện áp bão hòa Collector-Emitter tối đa 2.9V tại điều kiện thử nghiệm VGE = 15V và IC = 600A. Điện áp bão hòa thấp giúp giảm tổn hao dẫn trong quá trình dòng điện chạy qua IGBT. Bên cạnh đó, tài liệu cũng chỉ ra đặc tính FWD được cải thiện, góp phần đáp ứng yêu cầu của các mạch công suất có dòng điện lớn.
Một ưu điểm khác là cảm kháng ký sinh nội bộ được giảm thiểu. Đối với mạch IGBT công suất cao, cảm kháng ký sinh có thể ảnh hưởng đến quá trình chuyển mạch và tạo ra các hiện tượng điện áp quá mức. Việc tối ưu cấu trúc module giúp cải thiện điều kiện làm việc của mạch công suất.
2MBI600NT-060 cũng có chức năng giới hạn quá dòng ở mức khoảng 3 lần dòng định mức theo thông tin trong tài liệu. Với dòng định mức 600A, module có khả năng chịu dòng xung 1ms lên tới 1200A trong điều kiện định mức được nhà sản xuất quy định.
Về mặt nhiệt, module có công suất tiêu tán tối đa 2100W và nhiệt độ mối nối tối đa +150°C. Điện trở nhiệt giữa mối nối và vỏ của phần IGBT là 0.06°C/W, trong khi phần diode là 0.15°C/W. Các thông số này là cơ sở để kỹ thuật viên đánh giá yêu cầu tản nhiệt khi thiết kế hoặc sửa chữa hệ thống.
Đối với kỹ thuật viên bảo trì nhà máy, việc lựa chọn đúng mã IGBT có ý nghĩa quan trọng vì chỉ cần khác điện áp, dòng điện, cấu hình chân hoặc đặc tính chuyển mạch cũng có thể ảnh hưởng đến khả năng tương thích của toàn bộ bộ công suất. Vì vậy, khi tìm kiếm IGBT 600A 600V, nên đối chiếu đồng thời mã 2MBI600NT-060, điện áp VCES, dòng IC, sơ đồ terminal và các thông số chuyển mạch.
So với việc ghép nhiều linh kiện công suất rời, module IGBT 2-Pack 2MBI600NT-060 cung cấp cấu trúc tích hợp, thuận tiện hơn cho các thiết kế và hệ thống cần mật độ công suất cao. Việc tích hợp hai nhánh IGBT trong cùng module giúp giảm số lượng kết nối cơ khí và hỗ trợ bố trí mạch công suất gọn hơn.
Điện áp định mức 600V cùng dòng định mức 600A giúp sản phẩm hướng tới nhóm ứng dụng công suất lớn. Đặc tính điện áp bão hòa thấp, tổn hao công suất thấp và cảm kháng ký sinh nội bộ được giảm thiểu là những điểm đáng chú ý đối với các hệ thống đóng cắt công suất.
Đặc biệt, sản phẩm có nhiều thông số kỹ thuật rõ ràng để phục vụ việc đối chiếu khi sửa chữa hoặc thay thế linh kiện, bao gồm VCES 600V, IC 600A, dòng xung 1200A, VGE ±20V, nhiệt độ mối nối +150°C, điện áp cách ly 2500V AC và các thông số thời gian chuyển mạch. Đây là cơ sở quan trọng để bộ phận kỹ thuật và mua hàng xác định đúng mã linh kiện.
Đối với những hệ thống đang sử dụng thiết bị công nghiệp đời cũ, việc xác định chính xác mã 2MBI600NT-060 và đối chiếu datasheet trước khi đặt hàng đặc biệt quan trọng. Theo trang tra cứu model của Fuji Electric, mã 2MBI600NT-060 hiện được đánh dấu là mã đã ngừng sản xuất, do đó khi tìm nguồn thay thế cần kiểm tra kỹ tình trạng hàng, nguồn cung và khả năng tương thích trước khi mua.
IGBT 600A 600V 2MBI600NT-060 Fuji Electric là module công suất lớn phù hợp cho các ứng dụng đóng cắt công suất, biến tần, điều khiển động cơ AC/DC và UPS. Với dòng Collector liên tục 600A, điện áp 600V, dòng xung 1ms 1200A, điện áp cách ly 2500V AC và cấu trúc 2-Pack, sản phẩm là lựa chọn đáng chú ý khi cần xác định hoặc thay thế module IGBT công suất lớn trong thiết bị công nghiệp.
Khi mua 2MBI600NT-060, nên cung cấp đầy đủ mã sản phẩm, số lượng cần mua và thông tin thiết bị đang sử dụng để bộ phận kỹ thuật có thể kiểm tra khả năng tương thích. Đặc biệt với các hệ thống sử dụng module đời cũ, cần xác nhận tình trạng sản phẩm và phương án thay thế trước khi đặt hàng.
Liên hệ ngay để nhận báo giá 2MBI600NT-060 và được tư vấn kỹ thuật, kiểm tra mã tương đương hoặc phương án thay thế phù hợp cho hệ thống của bạn.
