MMD110A diode chỉnh lưu 110A là module diode công suất MacMic dùng cho các hệ thống chỉnh lưu AC/DC, cấp nguồn động cơ và điều khiển động cơ. Sản phẩm có VRRM 1200–1800V, dòng chỉnh lưu trung bình 110A, khả năng chịu dòng xung đến 2700A, phù hợp các thiết bị điện công nghiệp yêu cầu độ ổn định và khả năng chịu tải cao.
MMD110A diode chỉnh lưu 110A là module diode chỉnh lưu công suất do MacMic Science & Technology Co., Ltd. sản xuất, được thiết kế cho các hệ thống điện công nghiệp cần khả năng chỉnh lưu dòng lớn và chịu điện áp ngược cao. Dòng sản phẩm MMD110A có các phiên bản điện áp VRRM 1200V, 1400V, 1600V và 1800V, đáp ứng nhiều cấu hình nguồn và thiết bị công suất khác nhau.
Với dòng điện trung bình IF(AV) lên đến 110A, dòng RMS 170A và khả năng chịu dòng xung không lặp lại lên đến 2700A ở điều kiện thử nghiệm 60Hz, MMD110A phù hợp cho bộ chỉnh lưu, hệ thống cấp nguồn động cơ DC, bộ chuyển đổi AC/DC và đường chỉnh lưu cho bộ điều khiển động cơ AC. Datasheet cũng nêu các ưu điểm như điện áp thuận thấp, khả năng chịu dòng surge cao, dòng rò thấp và package có độ tự cảm thấp.

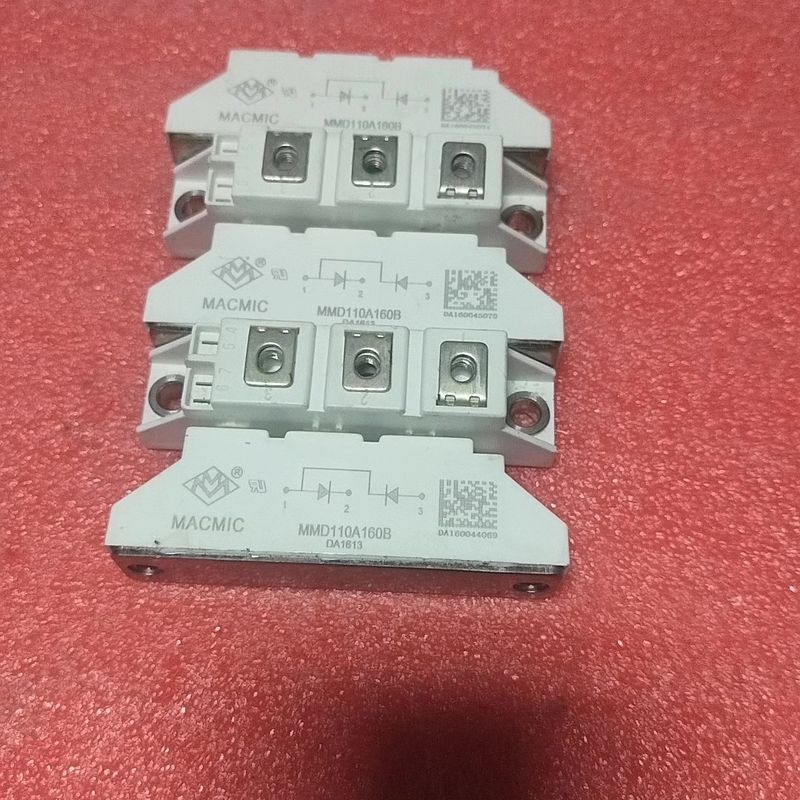

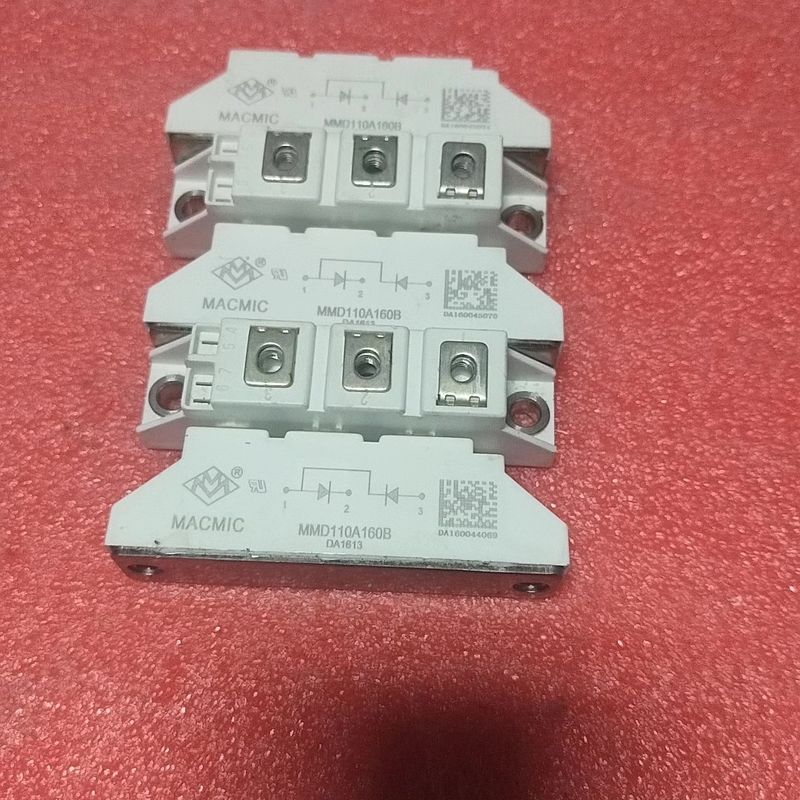

MMD110A là module diode chỉnh lưu 110A thuộc dòng linh kiện bán dẫn công suất của MacMic. Sản phẩm được thiết kế dạng module công suất với kết cấu chắc chắn, thuận tiện khi lắp đặt cùng bộ tản nhiệt trong các hệ thống điện công nghiệp. Theo datasheet, module có điện trở nhiệt tiếp giáp đến vỏ Rth(J-C) ở mức 0,3 K/W, hỗ trợ quá trình truyền nhiệt từ linh kiện đến bộ tản nhiệt.
Dòng MMD110A có hai cấu hình mạch được ký hiệu là B và DK. Các mã điện áp phổ biến trong datasheet gồm MMD110A120B/MMD110A120DK, MMD110A140B/MMD110A140DK, MMD110A160B/MMD110A160DK và MMD110A180B/MMD110A180DK. VRRM tương ứng lần lượt là 1200V, 1400V, 1600V và 1800V.
Đây là lựa chọn phù hợp khi cần thay thế hoặc thiết kế module diode chỉnh lưu trong các hệ thống công suất, đặc biệt khi yêu cầu dòng làm việc lớn, điện áp ngược cao và khả năng chịu dòng quá độ tốt.
| Thông số | Giá trị |
|---|---|
| Model | MMD110A |
| Loại linh kiện | 110A Rectifier Diode Module |
| Thương hiệu | MacMic |
| VRRM – Điện áp ngược lặp lại | 1200V / 1400V / 1600V / 1800V |
| VRSM – Điện áp ngược đỉnh không lặp lại | 1300V / 1500V / 1700V / 1900V |
| IF(AV) – Dòng thuận trung bình | 110A |
| Điều kiện IF(AV) | Single phase, half wave, 180° conduction, Tc = 85°C |
| IF(RMS) – Dòng thuận RMS | 170A |
| IFSM – Dòng thuận xung không lặp lại | 2500A tại 50Hz; 2700A tại 60Hz |
| I²t – Khả năng chịu năng lượng xung | 31,2 kA²s tại 50Hz; 30,2 kA²s tại 60Hz |
| PD – Công suất tiêu tán | 410W |
| TJ – Nhiệt độ mối nối | -40 đến +150°C |
| TSTG – Nhiệt độ lưu trữ | -40 đến +125°C |
| VISO – Điện áp cách điện đánh thủng | 3000V AC, 50Hz RMS, 1 phút |
| Rth(J-C) – Điện trở nhiệt tiếp giáp-vỏ | 0,3 K/W |
| IRM – Dòng rò ngược tối đa | 500 µA tại VR = VRRM; 10mA tại TJ = 125°C |
| VF – Điện áp thuận | Tối đa 1,6V tại IF = 350A |
| VT0 | 0,8V |
| rT | 2,4 mΩ tại TJ = 125°C |
| Lực siết module – tản nhiệt | 3–5 N.m, M6 |
| Lực siết điện cực module | 2,5–5 N.m, M5 |
| Khối lượng | 110g |
| Kích thước tham khảo | Khoảng 93 × 21 × 30,4 mm |

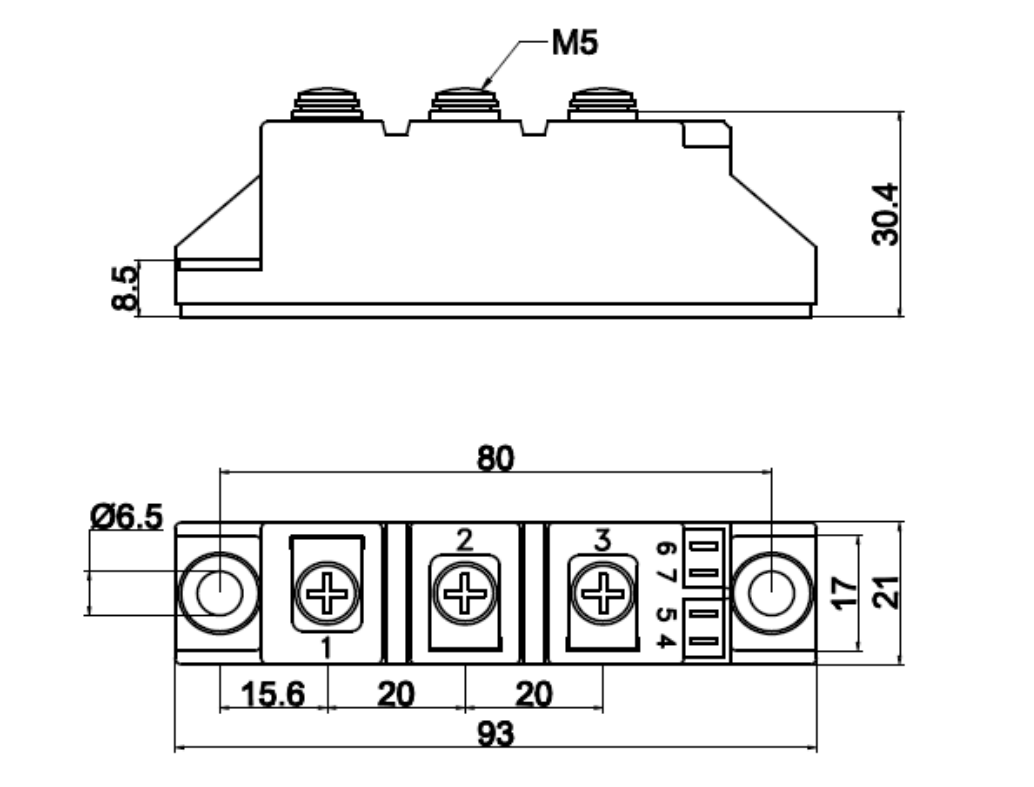

Theo bản vẽ package ở trang 3 của datasheet, MMD110A có chiều dài tổng thể khoảng 93mm, chiều rộng khoảng 21mm và chiều cao khoảng 30,4mm. Hai vị trí lắp ở hai đầu có đường kính lỗ khoảng Ø6,5mm. Các đầu cực công suất được bố trí trên mặt trên của module và sử dụng vít M5.

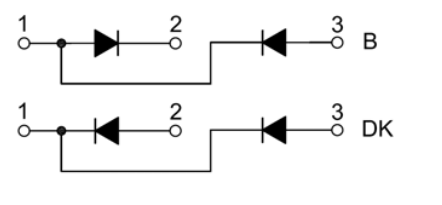

Datasheet MMD110A thể hiện hai cấu hình mạch được ký hiệu B và DK. Khi thay thế linh kiện trong thiết bị thực tế, cần đối chiếu đúng mã đầy đủ trên thân module và sơ đồ chân tương ứng. Không nên chỉ dựa vào thông số dòng 110A hoặc điện áp 1600V để thay thế giữa các cấu hình khác nhau.
Chức năng chính của diode chỉnh lưu MMD110A là thực hiện quá trình chỉnh lưu dòng điện trong các hệ thống điện công suất. Module diode cho phép chuyển đổi nguồn AC thành nguồn DC hoặc tạo đường chỉnh lưu trong các bộ điều khiển và bộ chuyển đổi công suất.
Với IF(AV) 110A, MMD110A đáp ứng các ứng dụng yêu cầu dòng chỉnh lưu tương đối lớn. Dòng IF(RMS) được công bố ở mức 170A, trong khi khả năng chịu dòng thuận xung không lặp lại đạt 2500A tại 50Hz và 2700A tại 60Hz ở điều kiện thử nghiệm quy định trong datasheet.
Một ưu điểm đáng chú ý khác là điện áp thuận tối đa được công bố ở mức 1,6V tại IF = 350A. Datasheet cũng công bố dòng rò ngược tối đa 500µA tại VR = VRRM và 10mA khi TJ = 125°C. Những thông số này giúp kỹ thuật viên có cơ sở đánh giá tổn hao, nhiệt độ và khả năng làm việc của module trong thiết kế thực tế.
Package có độ tự cảm thấp, khả năng cách điện 3000V AC và điện trở nhiệt tiếp giáp-vỏ 0,3 K/W cũng là những thông số quan trọng đối với các hệ thống chỉnh lưu công suất cần hoạt động ổn định trong thời gian dài.
Ba nhóm ứng dụng được datasheet nêu trực tiếp gồm Field Supply For DC Motors, Line Rectifiers For Transistorized AC Motor Controllers và Non-controllable Rectifiers For AC/DC Converter. Đây là cơ sở quan trọng để lựa chọn MMD110A cho các hệ thống cấp nguồn động cơ và chuyển đổi công suất.
MMD110A tập trung vào các yêu cầu quan trọng của một module diode chỉnh lưu công suất cao. Trước hết, sản phẩm có dòng chỉnh lưu trung bình 110A và khả năng chịu dòng surge rất lớn, phù hợp với những hệ thống có tải công suất đáng kể hoặc xuất hiện dòng quá độ trong quá trình vận hành.
Thứ hai, dòng sản phẩm có nhiều mức VRRM từ 1200V đến 1800V. Điều này giúp kỹ thuật viên và bộ phận mua hàng lựa chọn đúng cấp điện áp theo yêu cầu thiết kế thay vì chỉ sử dụng một phiên bản duy nhất.
Thứ ba, MacMic công bố các đặc tính Low Forward Voltage, High Surge Current Capability, Low Leakage Current và Low Inductance Package. Đây là những điểm nổi bật trực tiếp được ghi trong datasheet và có ý nghĩa thực tế đối với hiệu suất, khả năng chịu quá tải tức thời và độ ổn định của mạch công suất.
So với việc sử dụng các diode rời, module dạng công suất giúp hệ thống gọn hơn và thuận tiện hơn trong quá trình lắp đặt trên bộ tản nhiệt. Tuy nhiên, khi lựa chọn sản phẩm thay thế từ thương hiệu khác, cần đối chiếu đầy đủ dòng IF(AV), VRRM, IFSM, cấu hình chân, kích thước package, điện trở nhiệt và yêu cầu cách điện thay vì chỉ so sánh một thông số đơn lẻ.
MMD110A diode chỉnh lưu 110A là giải pháp module diode công suất dành cho các hệ thống chỉnh lưu và chuyển đổi năng lượng trong công nghiệp. Với nhiều cấp điện áp từ 1200V đến 1800V, dòng chỉnh lưu trung bình 110A, khả năng chịu dòng xung cao, điện áp thuận thấp và package có độ tự cảm thấp, sản phẩm phù hợp cho cấp nguồn động cơ DC, bộ điều khiển động cơ AC và bộ chuyển đổi AC/DC.
Khi đặt mua, khách hàng nên cung cấp mã đầy đủ như MMD110A120B, MMD110A140B, MMD110A160B, MMD110A180B hoặc phiên bản DK tương ứng để đảm bảo lựa chọn đúng điện áp và cấu hình mạch. Đây là yếu tố đặc biệt quan trọng khi thay thế module diode trong thiết bị công nghiệp đang vận hành.
Liên hệ ngay để nhận báo giá MMD110A diode chỉnh lưu 110A, được tư vấn lựa chọn đúng phiên bản điện áp và cấu hình B/DK phù hợp với hệ thống của bạn.
