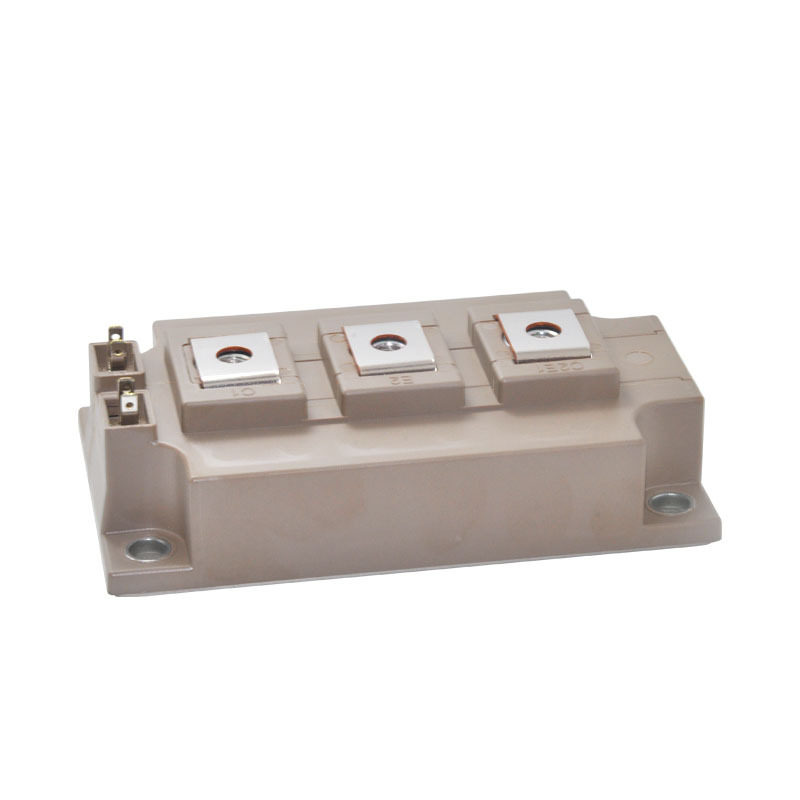

IGBT 300A 1200V Fuji 2MBI300VH-120-50 là module IGBT công suất cao dạng 2-in-1, phù hợp cho biến tần, servo AC/DC, UPS và máy hàn công nghiệp. Sản phẩm nổi bật với khả năng đóng cắt nhanh, điều khiển bằng điện áp và cấu trúc module độ tự cảm thấp, đáp ứng tốt các hệ thống chuyển đổi công suất cần độ ổn định cao.
2MBI300VH-120-50 là module IGBT 300A 1200V Fuji Electric thuộc V Series, cấu hình 2-Pack với hai IGBT tích hợp trong cùng một module. Sản phẩm được thiết kế cho các hệ thống điện công suất cần khả năng đóng cắt nhanh, điều khiển bằng điện áp và cấu trúc module có độ tự cảm thấp. Đây là lựa chọn phù hợp cho biến tần điều khiển động cơ, bộ khuếch đại servo AC/DC, hệ thống UPS, máy hàn và nhiều thiết bị công nghiệp sử dụng mạch chuyển đổi công suất.
Với điện áp Collector-Emitter tối đa 1200V và dòng Collector liên tục lên tới 300A theo điều kiện quy định trong datasheet, 2MBI300VH-120-50 hướng đến các ứng dụng công suất lớn, nơi yêu cầu linh kiện IGBT có khả năng chịu dòng cao và hoạt động ổn định trong hệ thống đóng cắt công suất.

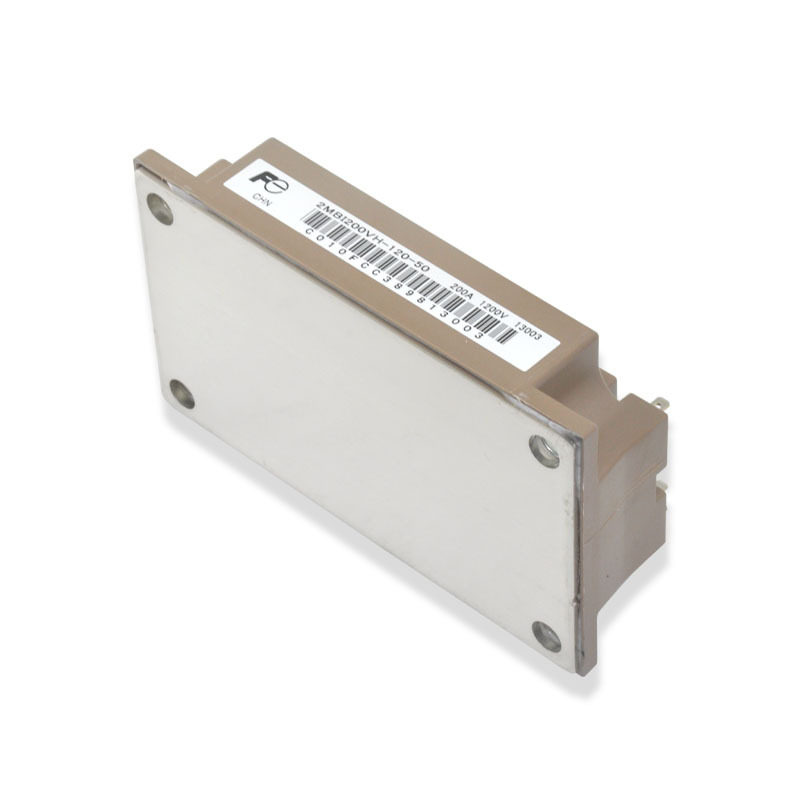

Fuji Electric 2MBI300VH-120-50 là module IGBT công suất thuộc V Series của Fuji Electric. Module có cấu hình 2-Pack, tích hợp hai nhánh IGBT cùng diode hồi tiếp trong một khối, giúp thuận tiện khi thiết kế các tầng công suất dạng nửa cầu và các mạch nghịch lưu.
Điểm nổi bật của model này là khả năng high speed switching, điều khiển bằng điện áp và cấu trúc module có độ tự cảm thấp. Đây là những đặc điểm quan trọng đối với các bộ biến tần, servo drive và thiết bị chuyển đổi năng lượng hoạt động ở chế độ đóng cắt.
Datasheet quy định điện áp Collector-Emitter VCES tối đa ở mức 1200V, điện áp Gate-Emitter VGES ±20V và dòng Collector liên tục 300A tại điều kiện Tc=100°C. Dòng Collector có thể đạt 360A tại Tc=25°C và dòng xung 1ms đạt 600A theo điều kiện thử nghiệm của nhà sản xuất.
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | 2MBI300VH-120-50 |
| Thương hiệu | Fuji Electric |
| Loại sản phẩm | IGBT Module |
| Dòng sản phẩm | V Series |
| Cấu hình | 2-Pack / 2 IGBT trong một module |
| Điện áp Collector-Emitter VCES | 1200 V |
| Điện áp Gate-Emitter VGES | ±20 V |
| Dòng Collector liên tục IC | 300 A tại Tc=100°C |
| Dòng Collector tại Tc=25°C | 360 A |
| Dòng Collector xung 1ms | 600 A |
| Công suất tổn hao Collector Pc | 1600 W / 1 thiết bị |
| Nhiệt độ mối nối Tj | 175°C |
| Nhiệt độ mối nối khi đóng cắt Tjop | 150°C |
| Nhiệt độ vỏ Tc | 125°C |
| Nhiệt độ lưu trữ Tstg | -40 đến +125°C |
| Điện áp cách ly Viso | 4000 VAC, 1 phút |
| VCE(sat) điển hình tại Tj=25°C | 1.95 V, IC=300A, VGE=15V |
| VCE(sat) điển hình tại Tj=150°C | 2.30 V, IC=300A, VGE=15V |
| Điện trở Gate nội Rg(int) | 2.5 Ω |
| Thời gian bật ton | 0.60 µs điển hình |
| Thời gian tắt toff | 0.80 µs điển hình |
| Reverse recovery time trr | 0.15 µs điển hình |
| Rth(j-c) IGBT | 0.093 °C/W |
| Rth(j-c) FWD | 0.150 °C/W |
| Rth(c-f) | 0.0125 °C/W với thermal compound |
| Kích thước module | Khoảng 108 × 62 × 30.5 mm |
| Khối lượng | 370 g điển hình |
Các thông số điện chính của module, bao gồm VCES 1200V, IC 300A, VGES ±20V, nhiệt độ mối nối tối đa 175°C, VCE(sat), thời gian đóng cắt và điện trở nhiệt được thể hiện trong datasheet của Fuji Electric. :contentReference[oaicite:4]{index=4} :contentReference[oaicite:5]{index=5}
Datasheet của Fuji Electric 2MBI300VH-120-50 cung cấp đầy đủ thông số điện, đặc tính đóng cắt, đặc tính nhiệt, biểu đồ SOA, bản vẽ kích thước và sơ đồ mạch tương đương.

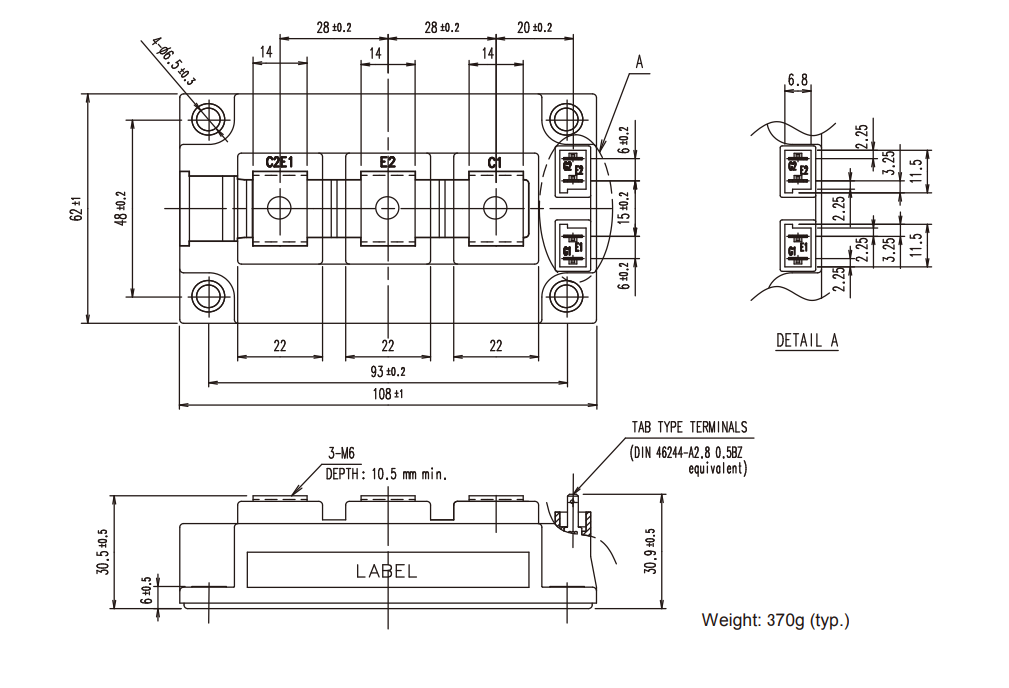

Theo bản vẽ trong datasheet, module có chiều dài khoảng 108 mm, chiều rộng 62 mm và khối lượng điển hình 370 g. Kiểu đầu cực dạng tab và bố trí các cực C1, C2E1, E2 cùng các cực điều khiển G1/E1, G2/E2 được thể hiện trực tiếp trên bản vẽ sản phẩm.

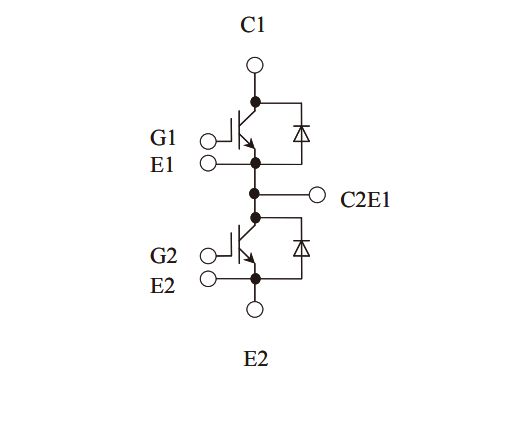

Module sử dụng cấu trúc hai IGBT mắc theo dạng nửa cầu. Các đầu cực chính gồm C1, C2E1 và E2; các đầu cực điều khiển gồm G1/E1 và G2/E2. Sơ đồ tương đương trong datasheet cho thấy mỗi IGBT được tích hợp cùng diode hồi tiếp, phù hợp với các tầng công suất nghịch lưu và mạch chuyển đổi.
Khi thiết kế mạch thực tế, cần đối chiếu đúng sơ đồ chân, điều kiện Gate drive, điện áp điều khiển và các thông số giới hạn trong datasheet của Fuji Electric. Không nên thay thế trực tiếp bằng một module IGBT khác chỉ dựa trên cùng mức 300A/1200V nếu chưa kiểm tra cấu hình chân, đặc tính đóng cắt, điện trở nhiệt và điều kiện lắp đặt.
Chức năng chính của IGBT 300A 1200V là thực hiện đóng cắt dòng điện công suất lớn theo tín hiệu điều khiển tại cực Gate. Trong một bộ biến tần hoặc bộ chuyển đổi công suất, IGBT hoạt động như phần tử công suất đóng/ngắt nhanh để tạo dạng điện áp và dòng điện cần thiết cho tải.
2MBI300VH-120-50 được thiết kế theo cấu hình 2-Pack, trong đó hai IGBT được tích hợp trong một module. Cấu trúc này giúp giảm số lượng linh kiện rời trong tầng công suất và thuận tiện khi xây dựng mạch nghịch lưu.
Datasheet công bố thời gian bật ton điển hình 0.60 µs và thời gian tắt toff điển hình 0.80 µs tại điều kiện thử nghiệm VCC=600V, IC=300A, VGE=±15V, RG=1.8Ω và Tj=150°C. Các giá trị này cho thấy module được hướng tới những ứng dụng đóng cắt công suất, thay vì sử dụng như linh kiện khuếch đại tuyến tính thông thường.
Module cũng có diode hồi tiếp tích hợp. Thời gian phục hồi ngược trr được công bố ở mức 0.15 µs điển hình theo điều kiện trong datasheet. Đây là đặc điểm hữu ích trong các mạch nghịch lưu, nơi dòng điện có thể chuyển đổi giữa IGBT và diode hồi tiếp trong quá trình đóng cắt.
Về mặt nhiệt, điện trở nhiệt mối nối đến vỏ của IGBT được công bố tối đa 0.093°C/W và FWD là 0.150°C/W. Vì vậy, việc lựa chọn keo tản nhiệt, bộ tản nhiệt và phương pháp lắp đặt phù hợp có vai trò quan trọng khi module làm việc ở dòng cao.
Trong tài liệu kỹ thuật, Fuji Electric xác định các ứng dụng tiêu biểu gồm inverter cho motor drive, AC/DC servo drive amplifier, UPS và máy móc công nghiệp như welding machines. :contentReference[oaicite:6]{index=6}
1. Điện áp chịu đựng 1200V: mức VCES 1200V giúp module hướng đến các hệ thống chuyển đổi công suất có điện áp DC cao và yêu cầu khoảng dự phòng điện áp phù hợp.
2. Dòng định mức cao 300A: dòng Collector liên tục 300A tại điều kiện Tc=100°C là điểm đáng chú ý đối với các tầng công suất lớn, đặc biệt trong biến tần và thiết bị công nghiệp.
3. Cấu hình 2-Pack: hai IGBT được tích hợp trong cùng module giúp thiết kế tầng công suất gọn hơn so với việc bố trí nhiều linh kiện rời.
4. Đóng cắt tốc độ cao: Fuji Electric công bố đặc tính high speed switching, cùng thời gian ton và toff ngắn theo điều kiện thử nghiệm của datasheet.
5. Cấu trúc độ tự cảm thấp: thiết kế module low inductance giúp phù hợp với các ứng dụng đóng cắt công suất, trong đó kiểm soát đặc tính chuyển mạch và nhiễu là vấn đề quan trọng.
6. Khả năng làm việc ở nhiệt độ cao: nhiệt độ mối nối tối đa được công bố là 175°C, trong khi nhiệt độ mối nối khi vận hành dưới điều kiện đóng cắt là 150°C.
7. Hỗ trợ tản nhiệt hiệu quả: datasheet cung cấp thông số điện trở nhiệt IGBT, FWD và điện trở nhiệt tiếp xúc khi sử dụng thermal compound, giúp kỹ thuật viên có cơ sở tính toán giải pháp tản nhiệt.
Những đặc điểm trên tạo nên sự khác biệt của 2MBI300VH-120-50 trong nhóm module IGBT công suất 300A/1200V. Tuy nhiên, khi thay thế một module đang sử dụng trong máy, cần kiểm tra đồng thời thông số điện, sơ đồ chân, kích thước cơ khí và đặc tính điều khiển Gate để đảm bảo tương thích.
Khi tìm mua IGBT Fuji 300A 1200V, kỹ thuật viên nên kiểm tra chính xác mã 2MBI300VH-120-50 thay vì chỉ dựa vào thông số 300A và 1200V. Các module IGBT cùng dòng điện và điện áp nhưng khác series hoặc khác cấu hình chân có thể không tương thích trực tiếp với bo mạch hiện hữu.
Cần kiểm tra vị trí các cực C1, C2E1, E2, G1/E1 và G2/E2, kích thước module, phương án bắt vít, bề mặt tiếp xúc với tản nhiệt và điều kiện sử dụng thermal compound. Đối với mạch điều khiển Gate, cần đối chiếu điện áp VGES và các điều kiện thử nghiệm trong datasheet trước khi đưa module vào vận hành.
Ngoài ra, datasheet của Fuji Electric cũng lưu ý rằng thông số trong tài liệu được công bố tại thời điểm phát hành và có thể thay đổi. Khi sử dụng cho thiết bị thực tế, nên kiểm tra tài liệu kỹ thuật mới nhất và đánh giá đầy đủ yêu cầu an toàn của toàn hệ thống.
