Thyristor KP 1600V từ KP200A đến KP5000A – Giải pháp điều khiển công suất cho hệ thống điện công nghiệp
Dòng thyristor KP 1600V từ KP200A đến KP5000A là nhóm linh kiện bán dẫn công suất dạng đĩa (capsule/press-pack), được thiết kế cho các ứng dụng chỉnh lưu điều khiển, điều khiển động cơ DC/AC, đóng cắt công suất và các hệ thống biến đổi điện năng công suất lớn. Dải dòng rộng giúp người dùng dễ lựa chọn linh kiện phù hợp với công suất tải và yêu cầu nhiệt của từng hệ thống.
Thyristor KP 1600V là gì?
Thyristor KP là loại Phase Control Thyristor (SCR) dùng để điều khiển dòng điện công suất lớn bằng tín hiệu kích tại cực Gate. Khi được kích đúng điều kiện, thyristor chuyển sang trạng thái dẫn và tiếp tục duy trì dẫn cho đến khi dòng điện qua linh kiện giảm xuống dưới mức duy trì phù hợp.
Với phiên bản 1600V, dòng sản phẩm phù hợp cho nhiều mạch chỉnh lưu và biến đổi công suất trong môi trường công nghiệp. Cấu trúc dạng đĩa cho phép thyristor được ép giữa hai bộ tản nhiệt, tạo đường truyền nhiệt hiệu quả từ chip bán dẫn ra hệ thống làm mát.
Điểm nổi bật của dòng KP200A – KP5000A 1600V
- Dải dòng định mức rộng: từ 200A đến 5000A, phù hợp từ hệ thống công suất vừa đến các bộ biến đổi công suất rất lớn.
- Điện áp chặn danh định 1600V: đáp ứng nhu cầu thiết kế mạch công suất có điện áp làm việc cao.
- Vỏ ceramic dạng capsule: kết cấu chắc chắn, phù hợp phương pháp lắp ép giữa các bộ tản nhiệt.
- Làm mát hai mặt: hai bề mặt kim loại chính hỗ trợ truyền nhiệt trực tiếp ra bộ tản nhiệt.
- Gate khuếch đại: thiết kế cực điều khiển phù hợp cho các mạch kích thyristor công suất.
- Khả năng chịu dòng xung cao: dòng ITSM trong bảng thông số đạt tới 1000kA theo mức của từng model.
- Nhiều cấp công suất: dễ lựa chọn model theo dòng tải, khả năng tản nhiệt và cấu trúc bộ biến đổi.
Danh sách thyristor KP 1600V từ KP200A đến KP5000A
Dưới đây là danh sách các model trong dải sản phẩm để thuận tiện lựa chọn và gắn liên kết đến từng sản phẩm.
Bảng thông số kỹ thuật tham khảo
Các giá trị dưới đây được tổng hợp từ bảng thông số của dòng Phase Control Thyristor KP. Khi thiết kế hệ thống thực tế, cần đối chiếu đúng mã hàng, điều kiện nhiệt, lực ép và phương pháp làm mát.
| Model | IT(AV), Ths 55°C (A) | ITSM, 10ms (kA) | di/dt (A/µs) | IGT (mA) | VGT (V) | Rth(j-hs) (°C/W) |
|---|---|---|---|---|---|---|
| KP200A | 200 | 3 | 100 | 35–250 | 0.8–2.0 | 0.065 |
| KP300A | 300 | 3.8 | 100 | 35–250 | 0.8–2.5 | 0.055 |
| KP400A | 400 | 5 | 100 | 35–250 | 0.8–2.5 | 0.040 |
| KP500A | 500 | 6.4 | 100 | 35–250 | 0.8–2.5 | 0.035 |
| KP600A | 600 | 6.4 | 100 | 35–300 | 0.8–2.5 | 0.035 |
| KP800A | 800 | 10 | 100 | 40–300 | 0.8–3.0 | 0.032 |
| KP1000A | 1000 | 13 | 150 | 40–300 | 0.8–3.0 | 0.022 |
| KP1200A | 1200 | 15 | 200 | 40–300 | 0.8–3.0 | 0.020 |
| KP1500A | 1500 | 20 | 200 | 40–300 | 0.8–3.0 | 0.017 |
| KP1800A | 1800 | 22.5 | 200 | 40–300 | 0.8–3.0 | 0.016 |
| KP2000A | 2000 | 25 | 250 | 40–300 | 0.8–3.0 | 0.011 |
| KP2500A | 2500 | 31 | 250 | 40–300 | 0.8–3.0 | 0.011 |
| KP3000A | 3000 | 38 | 250 | 40–300 | 0.8–3.0 | 0.011 |
| KP3500A | 3500 | 44 | 250 | 40–300 | 0.8–3.0 | 0.010 |
| KP4000A | 4000 | 44 | 250 | 40–300 | 0.8–3.0 | 0.010 |
| KP5000A | 5000 | 44 | 250 | 40–300 | 0.8–3.0 | 0.010 |
Kích thước các dòng Thyristor KP 1600V
Dòng Thyristor KP 1600V từ KP200A đến KP5000A được sản xuất với nhiều kích thước khác nhau tùy theo dòng điện định mức. Khi lựa chọn hoặc thay thế thyristor, ngoài thông số điện cần kiểm tra đường kính, chiều cao và kích thước mặt bích để bảo đảm linh kiện phù hợp với bộ tản nhiệt và vị trí lắp đặt.

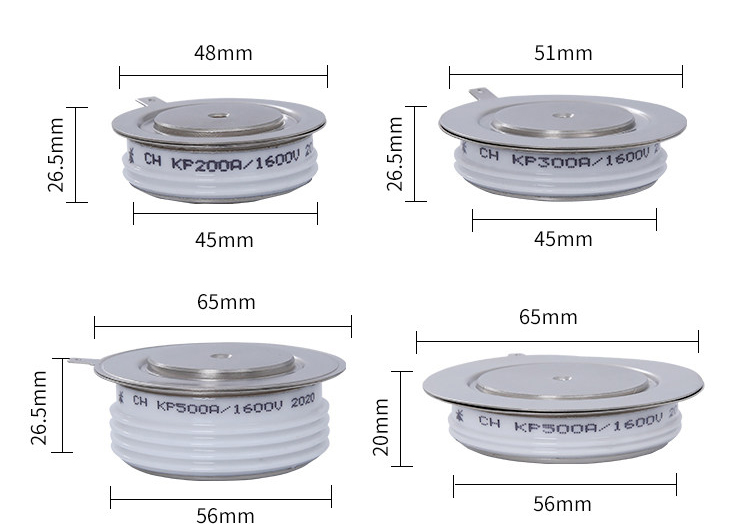

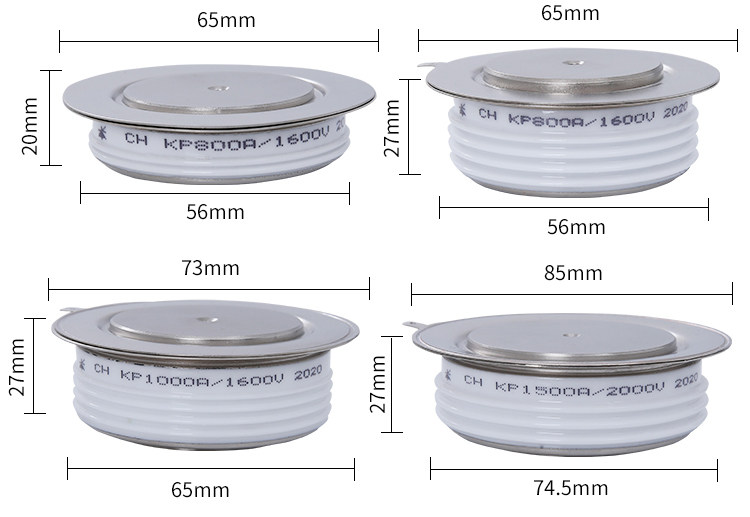

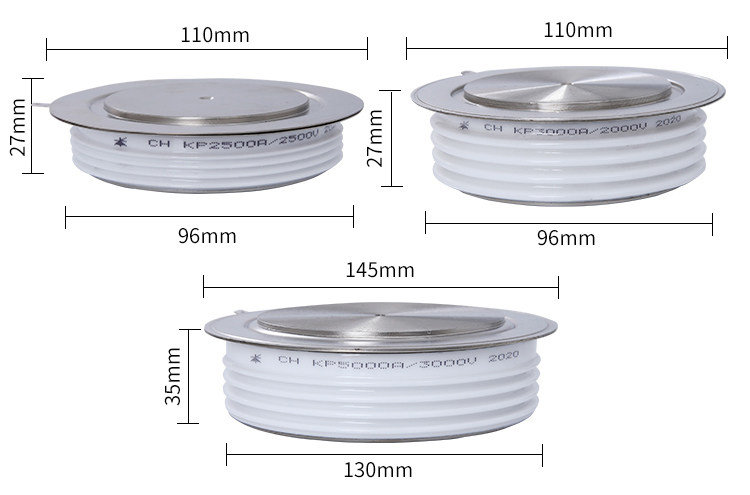

Dưới đây là hình ảnh kích thước chi tiết của các dòng thyristor KP 1600V, giúp người dùng dễ dàng đối chiếu kích thước thực tế trước khi lựa chọn sản phẩm.
Lưu ý: Khi thay thế Thyristor KP, nên đối chiếu cả kích thước cơ khí, đường kính tiếp xúc, chiều cao linh kiện và bộ tản nhiệt để bảo đảm khả năng lắp đặt và tản nhiệt phù hợp.
Ứng dụng của thyristor KP 1600V
1. Chỉnh lưu điều khiển công suất lớn
Thyristor KP có thể được sử dụng trong các mạch chỉnh lưu có điều khiển để biến đổi điện AC thành DC và điều chỉnh điện áp đầu ra thông qua góc kích. Đây là cấu trúc phổ biến trong các bộ nguồn công suất lớn, hệ thống truyền động và thiết bị công nghiệp.
2. Điều khiển động cơ DC và AC
Với khả năng chịu dòng từ vài trăm đến hàng nghìn ampe, dòng KP phù hợp cho các bộ điều khiển công suất của động cơ công nghiệp. Việc lựa chọn model cần dựa trên dòng tải liên tục, dòng quá tải, chu kỳ làm việc và điều kiện tản nhiệt.
3. Bộ biến đổi và nghịch lưu công suất
Các model công suất lớn như KP1500A, KP2000A, KP2500A, KP3000A, KP3500A, KP4000A và KP5000A có thể được xem xét cho các hệ thống biến đổi điện năng công suất cao, trong đó yêu cầu quan trọng là khả năng chịu dòng và thiết kế tản nhiệt.
4. Đóng cắt và điều khiển công suất AC/DC
Thyristor có thể được bố trí theo cấu trúc phù hợp để thực hiện đóng cắt hoặc điều khiển công suất trong hệ thống AC và DC. Với mạch AC hai chiều, thiết kế thường cần các thyristor được bố trí theo cấu hình thích hợp thay vì xem một thyristor đơn là phần tử dẫn hai chiều.

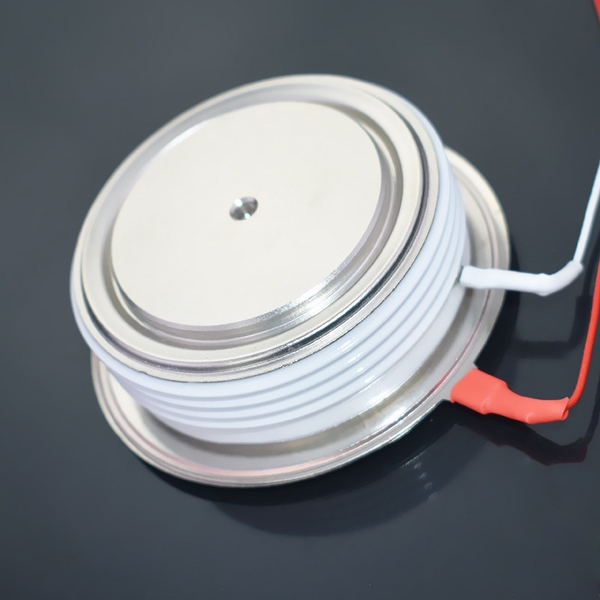

Cấu tạo và phương pháp làm mát
Dòng KP sử dụng dạng vỏ capsule với thân cách điện ceramic và hai bề mặt tiếp xúc kim loại. Khác với các linh kiện công suất có chân bắt vít thông thường, thyristor dạng đĩa thường được lắp giữa hai bộ tản nhiệt và tạo lực ép theo yêu cầu.
Khi dòng điện tăng, tổn hao công suất trên thyristor cũng tăng và nhiệt độ mối nối cần được kiểm soát. Vì vậy, bộ tản nhiệt, lực ép, vật liệu tiếp xúc nhiệt và hướng lắp là những yếu tố quan trọng ảnh hưởng trực tiếp đến độ tin cậy của linh kiện.
Hướng dẫn lựa chọn KP200A đến KP5000A 1600V
- Xác định dòng tải: lựa chọn IT(AV) dựa trên dòng điện làm việc thực tế và điều kiện nhiệt, không nên chỉ chọn theo dòng danh nghĩa của tải.
- Kiểm tra điện áp: phiên bản 1600V cần được lựa chọn phù hợp với điện áp hệ thống và các đỉnh điện áp phát sinh trong quá trình đóng cắt.
- Kiểm tra dòng xung: tham số ITSM cần được xem xét khi hệ thống có dòng khởi động, dòng quá độ hoặc sự kiện xung lớn.
- Thiết kế tản nhiệt: cần tính toán tổn hao, điện trở nhiệt và nhiệt độ môi trường để bảo đảm nhiệt độ mối nối nằm trong giới hạn cho phép.
- Kiểm tra mạch kích Gate: dòng và điện áp kích phải phù hợp với thông số IGT, VGT của model được sử dụng.
- Kiểm tra kích thước cơ khí: các model KP có đường kính thân và đế khác nhau. Cần đối chiếu kích thước thực tế với bộ tản nhiệt và kết cấu cơ khí trước khi thay thế.
Lưu ý khi lắp đặt thyristor dạng đĩa
- Bề mặt tiếp xúc giữa thyristor và tản nhiệt cần sạch, phẳng và không có dị vật.
- Lực ép phải được kiểm soát theo yêu cầu của cụm thyristor và bộ tản nhiệt.
- Không nên siết hoặc ép lệch làm ảnh hưởng đến bề mặt tiếp xúc của linh kiện.
- Cần thiết kế đường dẫn dòng và thanh cái phù hợp với dòng định mức của từng model.
- Đối với hệ thống công suất lớn, nên tính toán riêng cả nhiệt độ môi trường, chu kỳ tải và dòng quá độ.
- Cực Gate và Cathode cần đấu đúng theo sơ đồ điều khiển của mạch kích.
KP200A hay KP500A, KP1000A, KP2000A và KP5000A nên chọn loại nào?
Không nên lựa chọn thyristor chỉ dựa vào công suất ghi trên thiết bị. Model KP phù hợp cần được xác định từ dòng tải thực tế, điện áp mạch, dòng quá độ, tần suất làm việc và hệ thống tản nhiệt.
Với các hệ thống công suất vừa, có thể xem xét nhóm KP200A, KP300A, KP400A, KP500A, KP600A và KP800A. Khi dòng tải tăng lên, nhóm KP1000A, KP1200A, KP1500A và KP1800A cung cấp các cấp dòng trung gian. Đối với bộ biến đổi công suất rất lớn, có thể lựa chọn KP2000A đến KP5000A tùy thiết kế.
Thyristor KP 1600V phù hợp cho những hệ thống nào?
Nhờ dải dòng rộng và cấu trúc capsule làm mát hai mặt, dòng KP 1600V có thể được sử dụng trong nhiều hệ thống điện công nghiệp như:
- Bộ chỉnh lưu công suất lớn, các máy nung cao tần.
- Bộ điều khiển động cơ DC.
- Bộ điều khiển công suất AC.
- Thiết bị chỉnh lưu có điều khiển pha.
- Bộ biến đổi AC/DC và DC/AC.
- Hệ thống truyền tải và biến đổi điện năng công suất cao.
- Thiết bị công nghiệp cần đóng cắt và điều khiển dòng điện lớn.
Kết luận
Thyristor KP 1600V từ KP200A đến KP5000A mang đến nhiều cấp dòng để đáp ứng các hệ thống biến đổi và điều khiển công suất khác nhau. Cấu trúc dạng đĩa ceramic, tiếp xúc hai mặt và khả năng chịu dòng lớn là những đặc điểm quan trọng của dòng linh kiện này.
Khi thay thế hoặc thiết kế mới, nên xác định đồng thời dòng định mức, điện áp 1600V, dòng xung ITSM, thông số Gate, kích thước cơ khí và yêu cầu tản nhiệt. Việc chọn đúng model không chỉ giúp hệ thống hoạt động ổn định mà còn giảm nguy cơ quá nhiệt và hư hỏng thyristor trong quá trình vận hành.
