Thyristor KP1500A 1600V 1500A – SCR công suất lớn
Thyristor KP1500A 1600V là SCR công suất lớn của HUAJING, được sử dụng trong các bộ chỉnh lưu, điều khiển động cơ DC, đóng cắt AC và hệ thống chuyển đổi điện năng. Sản phẩm có dòng điện trung bình 1500A, phù hợp với các ứng dụng yêu cầu khả năng xử lý dòng điện cao.
Thông số quan trọng của KP1500A 1600V
| Thông số | Giá trị |
|---|---|
| Dòng điện IT(AV) | 1500A |
| Điện áp VDRM/VRRM | 1600V |
| Dòng xung ITSM | 20kA |
| I²t | 3380 × 10³ A²s |
| Điện áp dẫn VTM | 2,4V |
| Rth(j-h) | 0,017 °C/W |
| Nhiệt độ mối nối TJ | -40 đến 140°C |
| Lực lắp đặt FM | 27–34 kN |
Điểm cần chú ý khi lựa chọn
Khi mua KP1500A, trước tiên cần xác nhận đúng hai thông số 1500A và 1600V. Sau đó kiểm tra ITSM và I²t nếu hệ thống có dòng quá độ lớn. Với cấp dòng 1500A, VTM 2,4V và Rth(j-h) 0,017°C/W cũng cần được xem xét để đánh giá tổn hao và yêu cầu tản nhiệt.

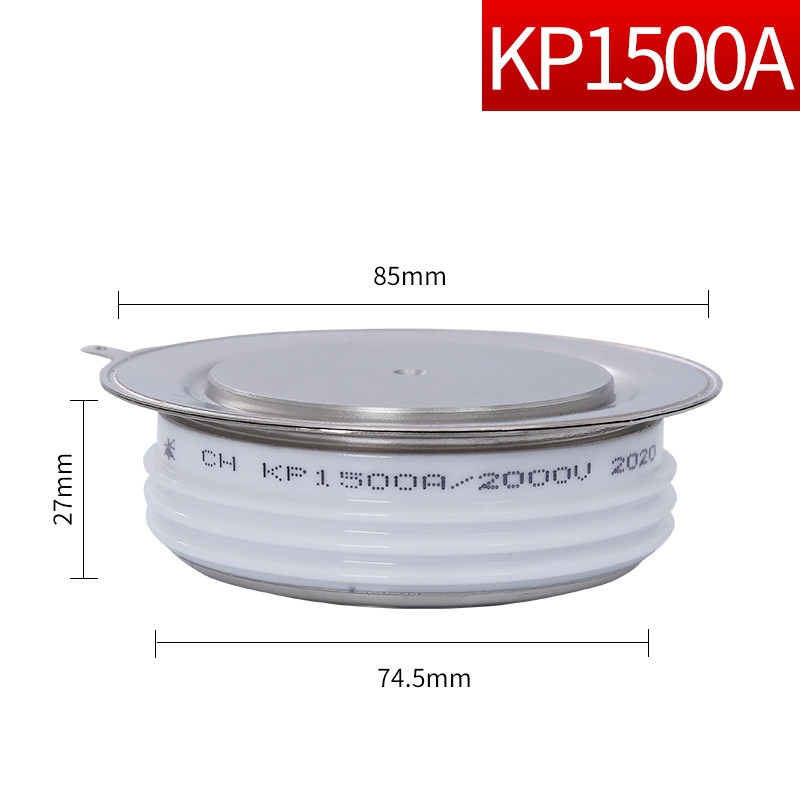

Datasheet cho thấy KP1500A sử dụng cấu trúc làm mát hai mặt. Vì vậy, khi thay thế linh kiện, ngoài thông số điện cần kiểm tra cả bề mặt tiếp xúc, cơ cấu ép và lực lắp đặt 27–34 kN.
Ứng dụng
KP1500A hướng đến các hệ thống công suất lớn như bộ chỉnh lưu công suất lớn, điều khiển động cơ DC, đóng cắt AC, chỉnh lưu điều khiển pha và nguồn chuyển đổi điện năng. Đây là lựa chọn phù hợp để xem xét khi hệ thống yêu cầu SCR cấp dòng 1500A.
Tài liệu kỹ thuật KP1500A
Xem / tải tài liệu kỹ thuật Thyristor KP1500A 1600V
Kết luận
KP1500A 1600V nổi bật với dòng định mức 1500A, ITSM 20kA và I²t 3380 × 10³ A²s. Khi lựa chọn, hãy ưu tiên đối chiếu dòng điện, điện áp 1600V, khả năng chịu xung, tản nhiệt và kích thước lắp đặt.
Xem bài tổng hợp Thyristor KP 1600V từ KP200A đến KP5000A →
Cần KP1500A 1600V để thay thế? Gửi mã SCR hoặc hình ảnh linh kiện hiện tại để kiểm tra khả năng tương thích.
